三維超材料

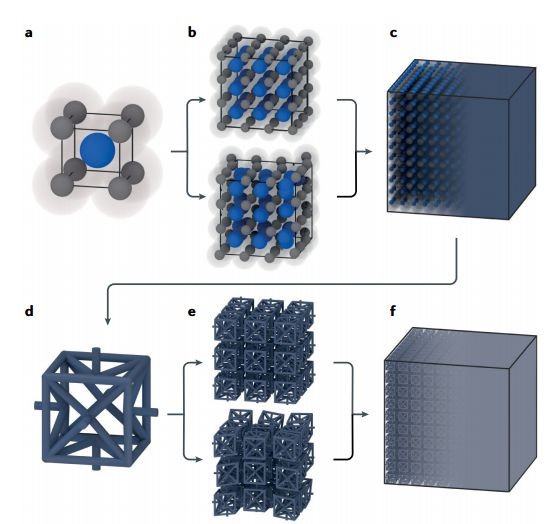

超材料是一種人工材料，其性能取決于特定的結構設計而非化學成分。超材料通過特殊的結構設計能夠?qū)崿F(xiàn)常規材料不具有的屬性。不同于自然界中的材料，構成物質的基本單元是原子或分子。超材料的基本單元是具有特殊幾何結構設計的單元。超材料能夠產生自然材料不具有的等效參數。（參考文獻：Nature Reviews Physics 1 , 198–210.）
例如在力學超材料中，我們可以實現負泊松比或者負密度。在文本中，我們將探討一種能夠在靜水壓力的作用下膨脹的多孔彈性超材料（由帶空隙的單一材料制成）， 即負膨脹超材料。
這個想法的靈感來源于德國卡爾斯魯厄理工學院（Karlsruhe Institute of Technology）和法國勃艮第弗朗什-孔泰大學（Université de Bourgogne Franche-Comté）的研究小組。他們共同研究了在穩定和靜態條件下表現出獨特的負等效壓縮性力學性能的超材料。（參考文獻Appl. Phys. Lett. 110, 171901, 2017.）
具有負等效壓縮效應的多孔彈性超材料
研究人員的多孔彈性超材料是一種人造三維復合材料，當周圍環境產生的靜水壓力增加時，將發生各向同性的膨脹。大多數天然彈性材料的反應與之相反，當周圍的靜水壓力增加時，它們的體積會變小。
常規材料和負膨脹率材料
那么為什么超材料會膨脹呢？為了回答這個問題，讓我們來觀察一下超材料。超材料由單一的普通固體成分構成，材料內為中空的三維十字結構，此結構內部的隱藏空間包含恒壓空氣。每個十字的末端都有圓形的膜片。
當周圍壓力與十字結構中的壓力不同時，膜片向內或向外彎曲。在膜片變形的作用下，與膜片非對稱相連的桿狀物使十字結構旋轉。如果外部的靜水壓力大于內部的壓力，那么單個旋轉就會轉化為結構的各向同性膨脹，導致負的等效壓縮性。

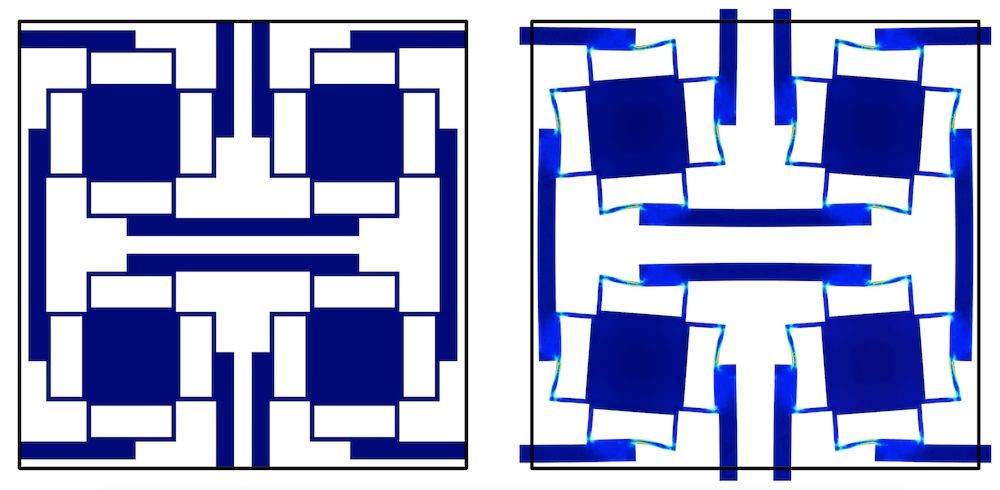

零壓力下（左）和壓力增大后（右）的晶胞，本圖描述了負壓縮性的原理
這種負壓縮性看似違反了物理定律，但等效的體積增加與材料內看不到的體積減少是相對應的。這樣可以保證結構穩定。
使用COMSOL Multiphysics分析新穎的多孔彈性超材料
為了研究新穎的多孔彈性超材料的結構細節，我們可以選擇使用 COMSOL Multiphysics軟件。通過COMSOL我們可以更加方便快捷的得到超材料的模擬結果。
超材料模型是一個單晶胞。為了觀察當材料內外存在壓力差時所發生什么情況，他們在模型的所有外表面上施加了壓力增量作為法向力。此外，該模型是在周期性邊界條件下進行模擬的，這使得我們能夠成功地找到等效的材料參數。
利用周期邊界條件
當模擬無限材料時，我們需要應用周期性條件，使晶胞的每一個邊都以各向同性的方式收縮或膨脹。首先，創建并根據方向 x+、x-、y+、y-、z+ 及 z– 來命名結構的每一側。然后創建探針變量，用于計算“減號”側（dispx，dispy，dispz）的平均位移，如下方第二張圖所示。

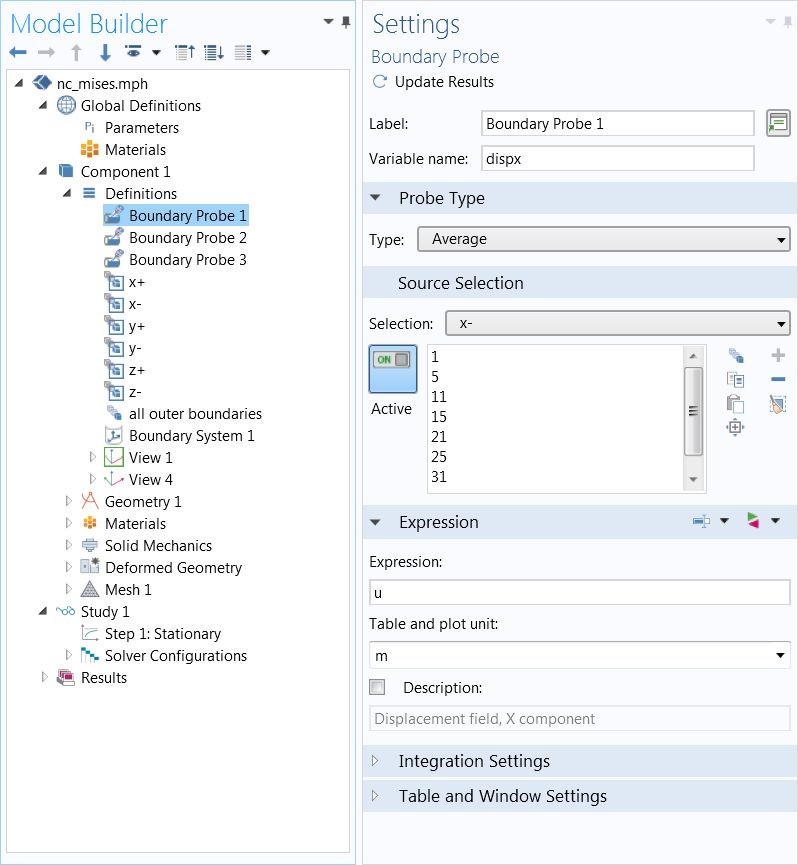

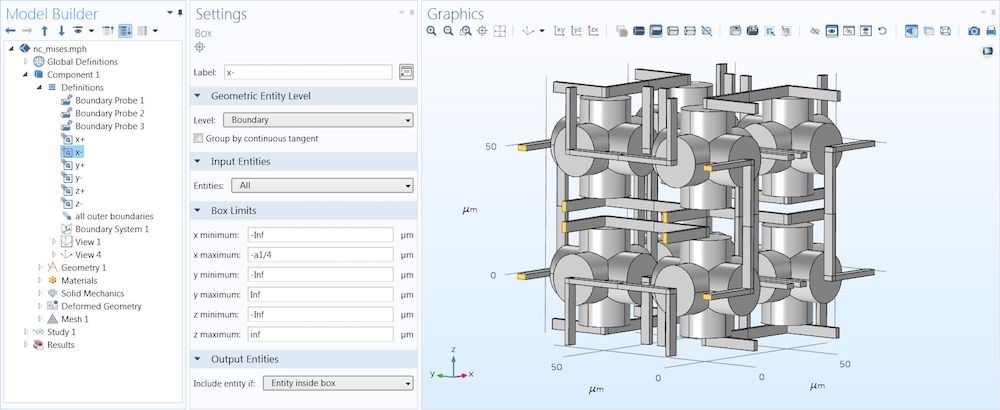

以 x 方向為例，圖片顯示如何選擇與下一個晶胞相連的邊界，展示了六個平面（上圖）之一和邊界探針設置（下圖）
下一步，將探針變量用作兩邊的邊界條件（指定位移）。也就是，在 x– 邊界上，x 方向的位移被設為 dispx，在 x+ 邊界上則設為 -dispx。然后針對其他周期性切邊設置類似的邊界條件。因為位移 dispx 是未知數，所以使其成為解的一部分。由于指定位移的成對反作用力必須為零，所以結構會膨脹或收縮，使合力為零。
經過計算我們就能得到超材料受到壓縮后的位移情況。我們發現這種特殊設計過的結構，在收到外壓時，竟然會向外伸展，使得總的占據空間變大的，具有負膨脹的特性！
超材料受到壓縮后的應力和位移
其實除了力學超材料方向，COMSOL仿真模擬在很多科研領域都有重要應用！
它是一款功能強大的通用多物理場仿真軟件，用于仿真模擬工程、科學研究、數值計算等各個領域的設計、設備及過程
COMSOL 的功能非常齊全，其功能涵蓋了力學、流體、電磁、傳熱、化工、電化學、聲學等各個領域。能夠滿足不同研究領域科研人員的需求
對于不同的物理問題，其軟件界面操作和建模方式是完全相同的，大大降低了使用者的學習成本
