在這個無“圖”不歡的科研圈
各大期刊的花樣也是層出不窮
我說的可不是隨手拉一個的
散點圖、柱狀圖、折線圖…
這種簡單貨色
除了插圖or封面這種家喻戶曉的“標配”以外
還有諸如TOC/Scheme/Graphical Abstract等
看上去大同小異
但實則側重點完全不同的配圖形式
很多人表示傻傻分不清楚
很多科研小白含辛茹苦整完一篇paper
卻在投稿的關鍵一刻發現
自己竟然還要準備這些
今天我們就用一篇干貨的時間
幫助大家梳理下
投稿中遇到的那些圖應該怎樣準備

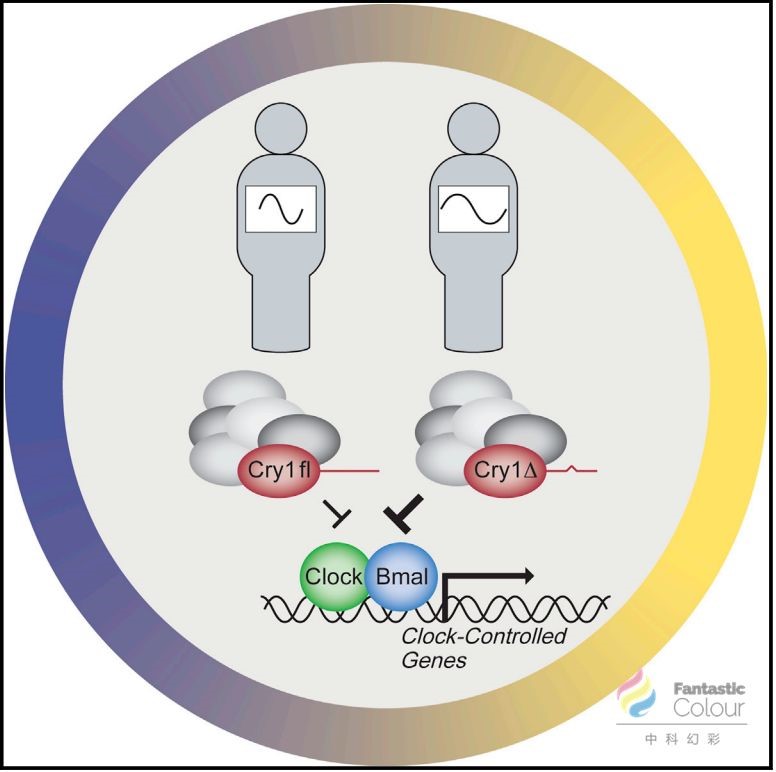

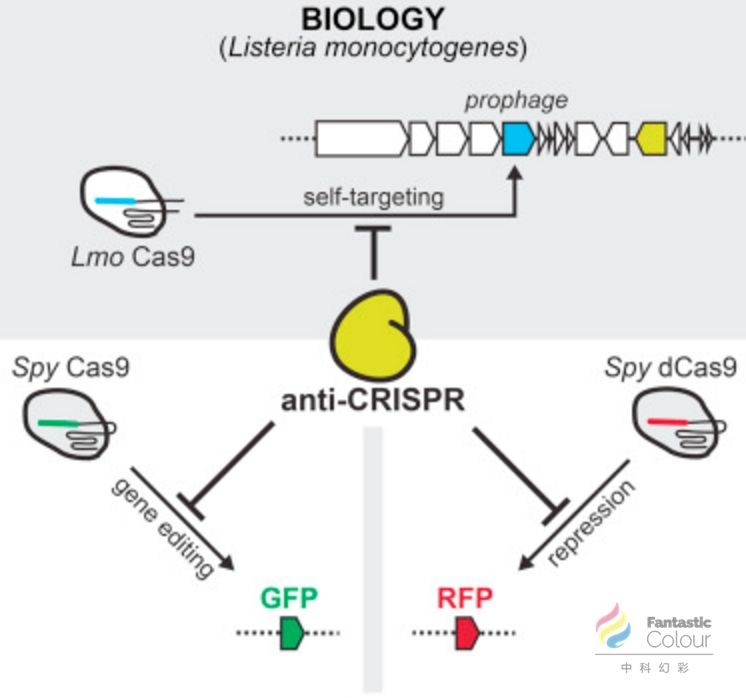

TOC篇

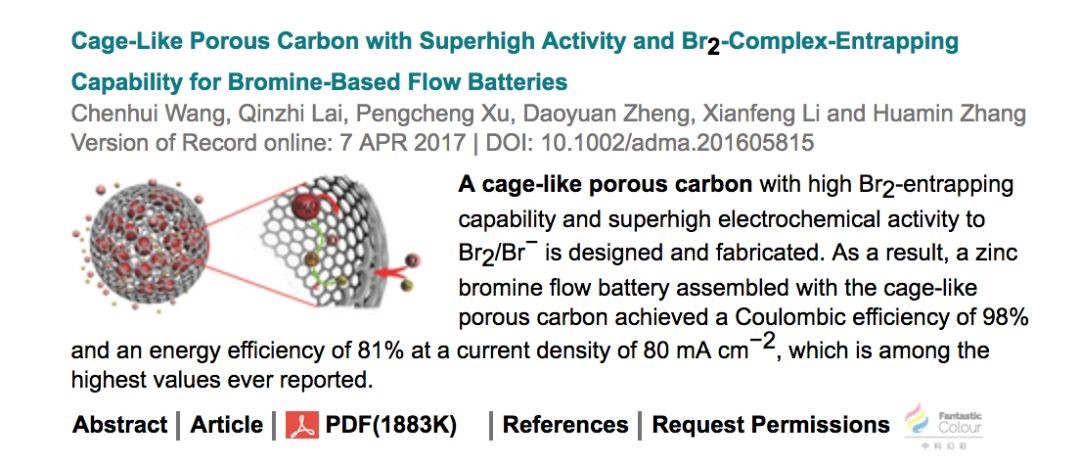

如今，雜志對于圖像的要求也不再僅僅局限于封面和插圖這樣簡單的形式了，很多雜志要求作者提供TOC內容圖、Scheme流程圖等，并且期刊Table of Contents的內容也采用圖文并茂的方式來展示。
發展歷史

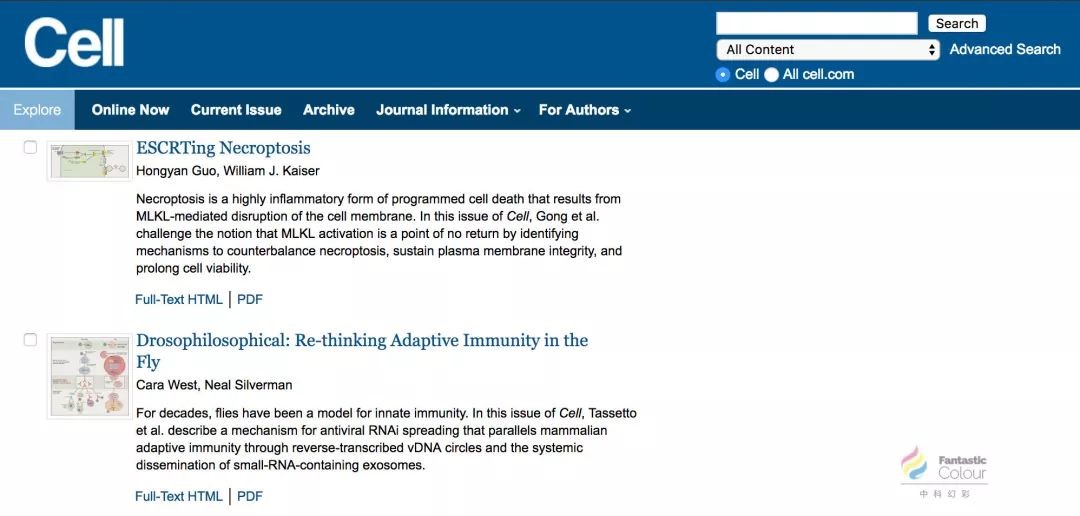

科研界，科學家們已經不再是追求“有圖有真相”這樣的“簡單直接”了，一篇高質量的論文需要“高大上”的圖像來增色添彩。作為科研界首個使用Graphical Abstracts的期刊，Cell雜志開啟了論文摘要圖的先河，在其之后眾多期刊紛紛效仿，出現了摘要圖的各種各樣的“變種”，其中就包括TOC內容圖。
重要地位
TOC內容圖是為了幫助讀者快速、高效地理解文章內容而設計的，幫助讀者在眾多文章中快速地識別感興趣的相關研究文章，從而提高文章的瀏覽量，促進跨學科的交叉合作。
操作秘訣
一般來說，要求投稿者提供TOC圖像的雜志都會標注具體要求，因雜志不同圖像的具體格式會有細微差別，但是基本要求如下
1. TOC內容圖應當具備吸引力，能夠抓住讀者眼球，并且與論文題目密切相關，讓讀者無需閱讀內容就能夠對文章主要內容留下深刻的視覺上的印象。
2. TOC內容圖可以由結構式、照片、手繪圖像、SEM/TEM照片或者是反應方程式組成，只要能夠簡潔表達文章內容即可。
3. TOC內容圖的尺寸一般不超過3.81 cm × 8.46 cm，如果超過這個尺寸，期刊將會對圖片進行壓縮以適應該尺寸，所以為了避免圖形壓縮扭曲失真，建議作者嚴格按照雜志要求設計圖片。
4. TOC內容圖應當清晰且內容準確。雖然TOC并不像封面一樣占據較大版面，但是TOC圖中出現的標簽、公式或數字都應當是清晰并且準確的，不能一味追求美觀度而忽視科學性和準確性。
Scheme篇
重要地位

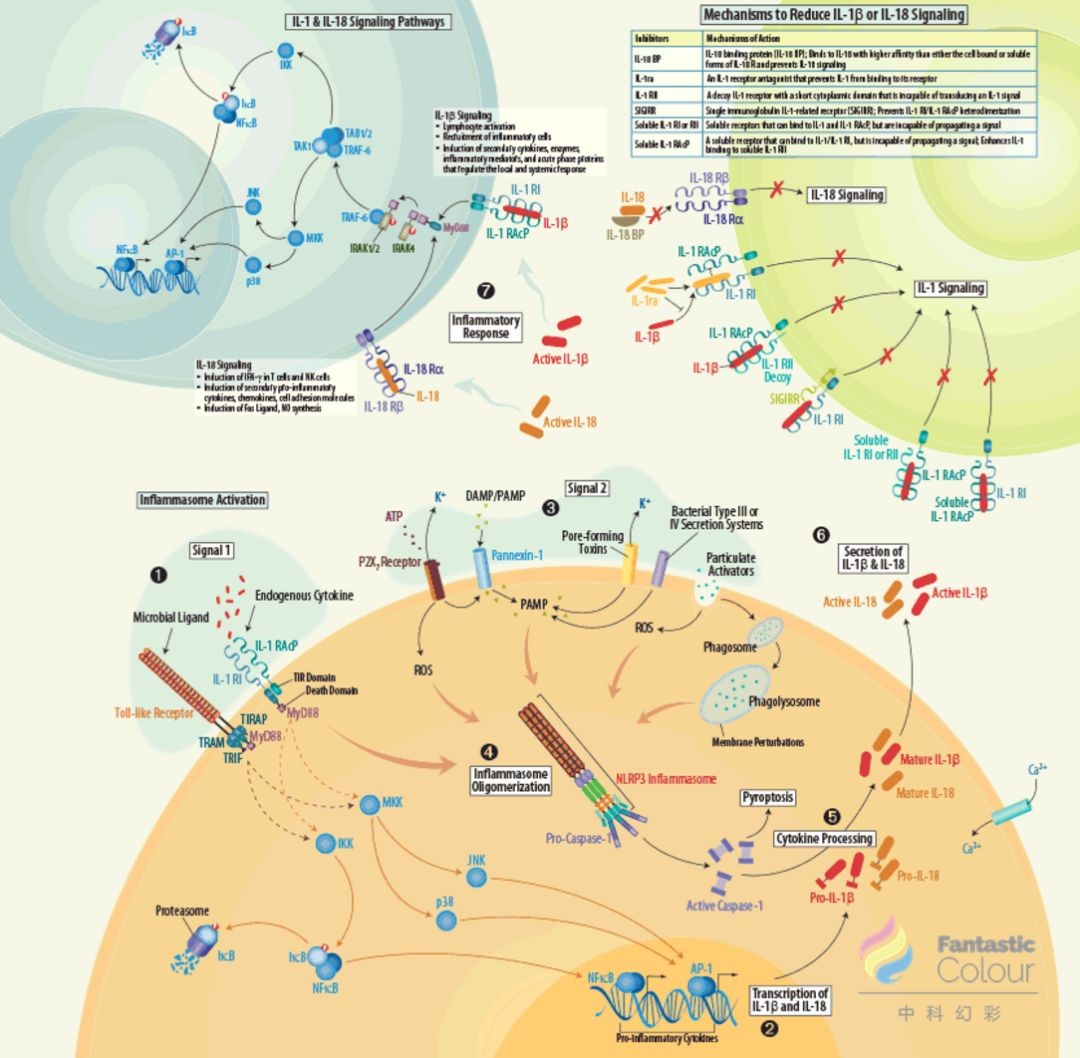

Scheme流程圖一般是用于表示反應機理、生長機理等理論模型而制作的圖像，是一種示意性的圖像，主要目的是幫助讀者和審稿人迅速且清晰地了解文章闡釋的主要理論。
主要特點
Scheme圖像的制作一般會用到大量的箭頭和文字表述，從而達到簡明清晰準確地表達作者主要理論的目的
操作秘訣
1. Scheme圖中箭頭繪制的注意事項
合并同類項原則

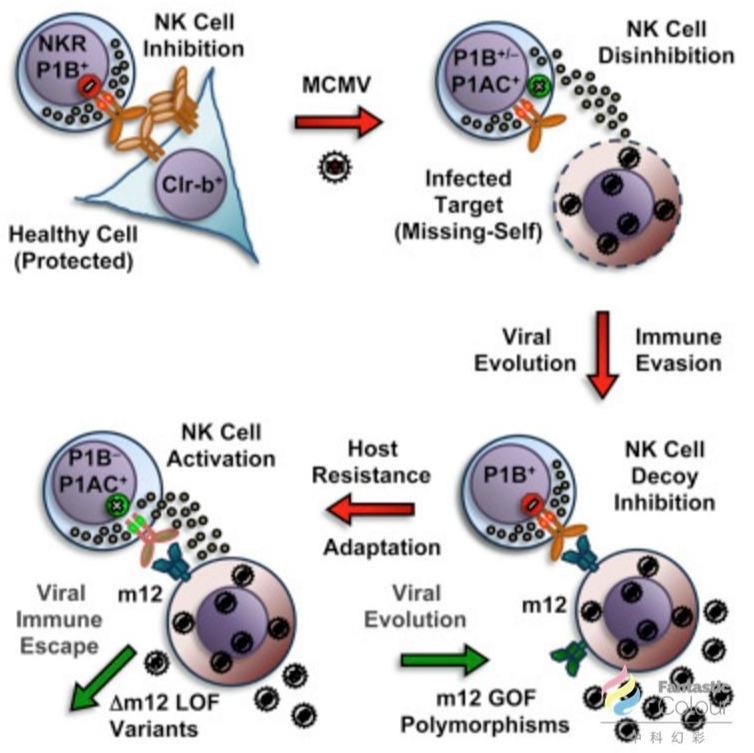

指示箭頭的主要功能是為了說明箭頭兩端之間的關系或兩種狀態變化的過程，但是往往在一幅Scheme圖中會存在很多這樣的關系和變化，出現多個箭頭的情況下，作者就需要按照“合并同類項”的原則繪制箭頭，即同一類關系或者同一種變化使用相同類型的箭頭，以達到清晰明了地區分箭頭指示關系類別的目的。也就是說，在一個復雜的流程關系圖中，相同類型的反應過程或從屬關系需要使用同一種箭頭，讓讀者能夠清楚地分辨出不同類型的反應過程。例如圖4-2-1所示，紅色箭頭代表一類反應歷程，而綠色箭頭代表另一類。
準確性原則
在繪制箭頭過程中，箭頭的起點和終點的位置需要明確，即令讀者能夠準確分辨起點物體和終點物體，清楚準確地表達兩者間的指示關系，不能產生歧義。也就是說，箭頭的尾端和尖端的位置需要準確設定，不能距離物體太遠，也不能介于兩個物體之間，避免產生歧義。
美觀性原則
圖像是傳達文章內涵的重要方式，Scheme流程圖也不例外，一張出色的Scheme流程圖應當是準確且美觀的，這就需要作者在繪制的過程中用心處理細節。在同一張Scheme圖中，所有出現的箭頭都應該使用相同的三角頭形狀，以達到整齊劃一的視覺感受，讀者切忌任意縮放箭頭從而引起三角頭形狀的改變。在同一類型的流程中，箭頭的弧度也應該保持一致，以保證整體效果的流暢與美觀。
2. Scheme圖中文字標注的細節把控
文字標注
除了保證拼寫正確之外，關于英文單詞首字母的大小寫問題也要格外注意。如果在某個過程的標注中，有一個單詞的首字母大寫了，那么剩下的單詞也應當遵循首字母大寫的原則，以保證整體的美觀效果。
英文標注
經常會遇到使用短線連接的英文單詞或專業縮寫，在這種標注中作者應當注意空格的使用，短線前后應當緊跟字母而不需要增添空格。
標注位置
文字標注一般位于Scheme圖中的箭頭之上，而文字標注的位置應當處以箭頭的中點為對稱點，左右居中排列，并且保證上下對齊的原則。
綜上，一篇好文章，不僅需要好的實驗數據，更需要好的Scheme和TOC來為文章增添色彩!
