一级黄色网站在线视频看看,久久精品欧美一区二区三区 ,国产偷国产偷亚洲高清人乐享,jy和桃子为什么绝交,亚洲欧美成人网,久热九九

第一作者：Julian A. Steele

通訊作者：Julian A. Steele, JohanHofkens

通訊單位：魯汶大學

全無機CsPbI₃在高溫下傾向于形成黑相鈣鈦礦，在室溫下則傾向于形成黃相非鈣鈦礦。由于只有黑相鈣鈦礦具有光學活性，而黑相鈣鈦礦在室溫下又不穩定，因此，如何在室溫光電器件中使用CsPbI₃成為一大難題。

有鑒于此，魯汶大學Julian A. Steele、Johan Hofkens研究團隊發展了一種襯底夾緊和雙軸應變策略，實現了室溫下穩定的黑相CsPbI₃薄膜。

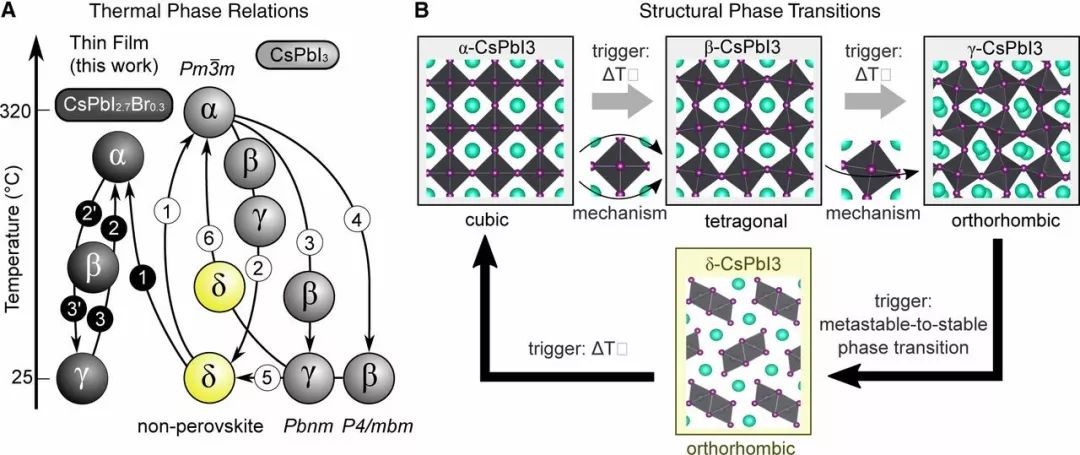

研究人員基于同步加速器的掠入射廣角X射線散射來跟蹤觀測，在330℃退火后冷卻時，黑相CsPbI₃薄膜內引入晶體畸變，應變驅動紋理形成。研究表明，應變界面大大提高了黑相CsPbI₃薄膜的室溫熱穩定性，并通過熱力學從頭計算模型進行了驗證。

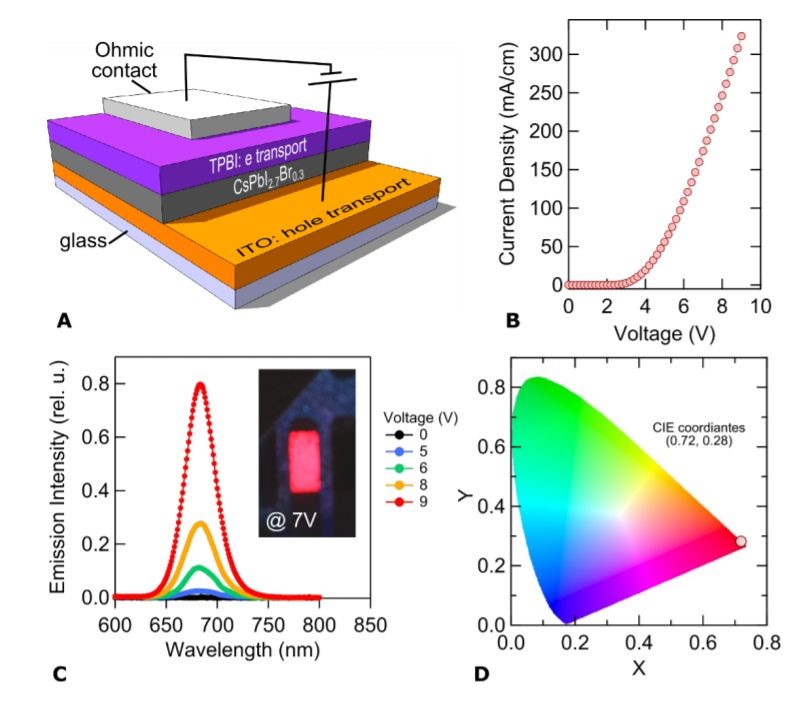

為了進一步進行概念驗證，研究人員基于應變的CsPbI_2.7Br_0.3活化層組裝了一個LED器件，不需要經過任何優化，這個LED器件可發出明亮的可見光（20 cd/m², 9 V），具有高色純度（色坐標：0.72, 0.28）。

發光材料學術QQ群：529627332

參考文獻：

Steele, J. A. THofkens, J. et al. Thermalunequilibrium of strained black CsPbI3 thin films. Science 2019.

https://science.sciencemag.org/node/729465.full
