自從2014年豐田推出Mirai以來，車用氫燃料電池已逐步進入商業化進程。然而，高效、安全和經濟的氫氣生產、存儲和運輸已然成為氫燃料電池商業化進程的主要瓶頸之一。其中一種可行的解決方案是：采用富含氫的液體代替氫氣做為燃料供應給燃料電池發電。目前，富含氫的液體燃料主要包括碳基燃料和氮基燃料兩大類。碳基燃料（例如：甲醇、乙醇等），因為存在CO2排放問題而無法實現氫的零排放。氨作為最簡單的氮基燃料，富氫質量分數為17.6%。通過簡單加壓（1 MPa）后，便可以在室溫下轉化成液氨，其體積能量密度可達13.6 MJ L-1，是Mirai儲氫罐中壓縮氫氣的體積能量密度（5.8 MJ L-1，70 MPa）的2.3倍。另外，合成氨工業做為現代重要的化工產業，具有廣泛的工業基礎。近年來，低溫直接氨燃料電池已經引起了研究學者們的關注，目前存在的主要問題是過低的輸出功率，峰值功率密度一般都在10 mW cm-2以下。
有鑒于此，美國特拉華大學嚴玉山教授團隊最新發展了一種直接氨燃料電池，通過簡單優化可成功地將電池峰值功率密度提高至135 mW cm-2，該工作對于直接氨燃料電池未來的發展具有里程碑意義。
該研究首先建立零碳能源系統模型，針對交通運輸所用的燃料進行系統性的成本分析，發現氨具有最低的能量成本；同時，在對直接氨燃料電池中氧還原動力學基礎研究中，發現非貴金屬Acta 4020氧還原催化劑具有很好的抗氨毒化作用。對直接氨燃料電池進行簡單優化后，成功地將電池峰值功率密度提高至135 mW cm-2。
研究人員通過建立零碳能源系統模型（如下圖），詳細地對氫氣、甲醇（價格最低的碳基燃料）和氨（價格最低的氮基燃料）的生產和利用進行經濟性分析。系統模型主要包括可再生能源合并電網、水電解制氫、地質儲氫、甲醇生產和CO2分離與捕獲、氨生產和N2分離與捕獲、長距離運輸（管道）、短距離運輸以及分配（卡車）。系統考慮更為復雜和高成本的間歇性產氫運行方式，氫氣通過大面積地質儲氫后直接作為原料分別供應給甲醇和氨生產工廠。因此，氫氣、甲醇和氨能量成本的區別不會受到氫氣的生產和存儲所控制。
圖1. 零碳能源系統下燃料生產和利用的示意圖（包括：電網、氫氣生產、燃料生產和分配）
燃料經濟性分析結果表明：在零碳能源系統模型下，氨具有最低的交通運輸能量成本。如下圖所示，氨的能量成本為$4.49 GGE-1，相對于氫氣成本（$6.55 GGE-1）和甲醇成本（$5.45 GGE-1），分別降低了的31 %和18 %。氫氣的高成本主要來源于高額的運輸和分配成本（$4.16 GGE-1），而甲醇的高成本主要歸因于CO2從空氣中直接分離和捕捉。雖然氨具有交通運輸燃料的成本優勢，但是缺乏高性能、高效率的基于氨為燃料的動力電池仍然是實現氨作為交通運輸燃料的最大阻礙。為此，研究人員希望通過發展高性能低溫直接氨燃料電池來實現氨燃料在交通運輸上的應用。針對目前低溫直接氨燃料電池功率輸出過低的問題（電池峰值功率密度普遍低于10 mW cm-2），研究人員通過一系列基礎研究和優化，成功地將電池峰值功率密度提升至135 mW cm-2。

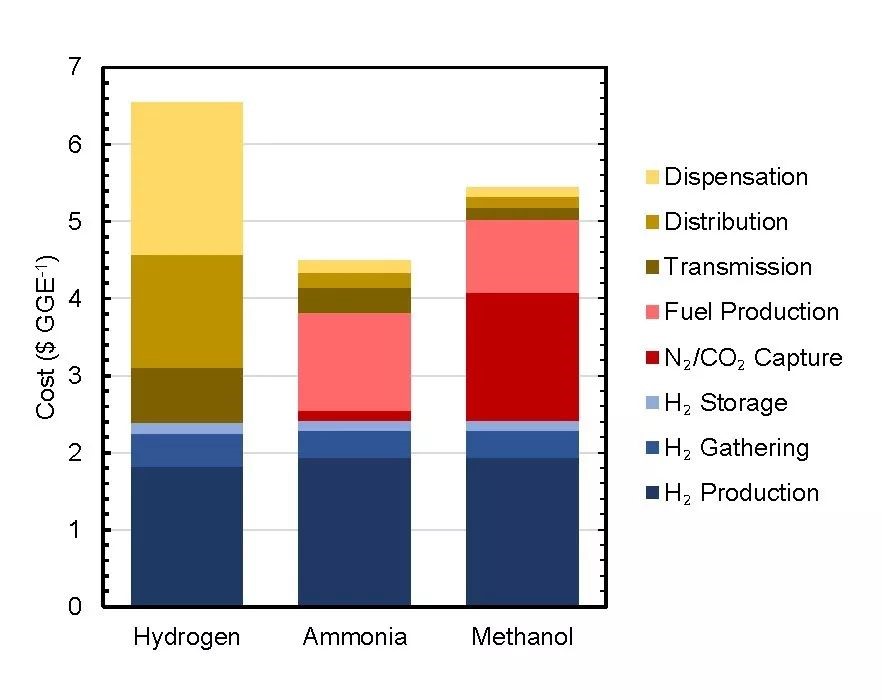

圖2. 零碳能源系統下燃料的成本比較
為了在直接氨燃料電池中選取最佳的氧還原催化劑，研究人員對不同催化劑在氨環境下的氧還原動力學進行了基礎研究，選取了具有代表性的貴金屬Pt/C和非貴金屬Acta 4020氧還原催化劑。旋轉圓盤電極實驗結果顯示：相比于Pt/C，Acta 4020具有較高的氧還原反應選擇性。如下圖A和B所示，分別顯示了Pt/C和Acta 4020催化劑在飽和Ar或者O2的氨-氫氧化鉀混合液的循環伏安曲線，Pt/C在發生氧還原反應（<0.9 V）的同時也會發生氨氧化反應（0.7 V），而Acta 4020只進行氧還原反應。如下圖C和D中氧還原活性測試結果表明：無氨環境下，Pt/C的氧還原性能略高于Acta 4020，Pt/C在氧還原極限擴散電流上具有明顯優勢。但是在氨環境下，Acta 4020的氧還原性能遠超Pt/C，兩者氧還原的起始電位相差150 mV左右。主要原因是Pt/C在氨環境下發生氧還原反應的同時也會進行氨氧化反應，此時氨氧化的中間產物Nad吸附在Pt表面上很難脫附，從而阻礙氧還原活性位點，導致Pt/C的氧還原活性顯著地降低。

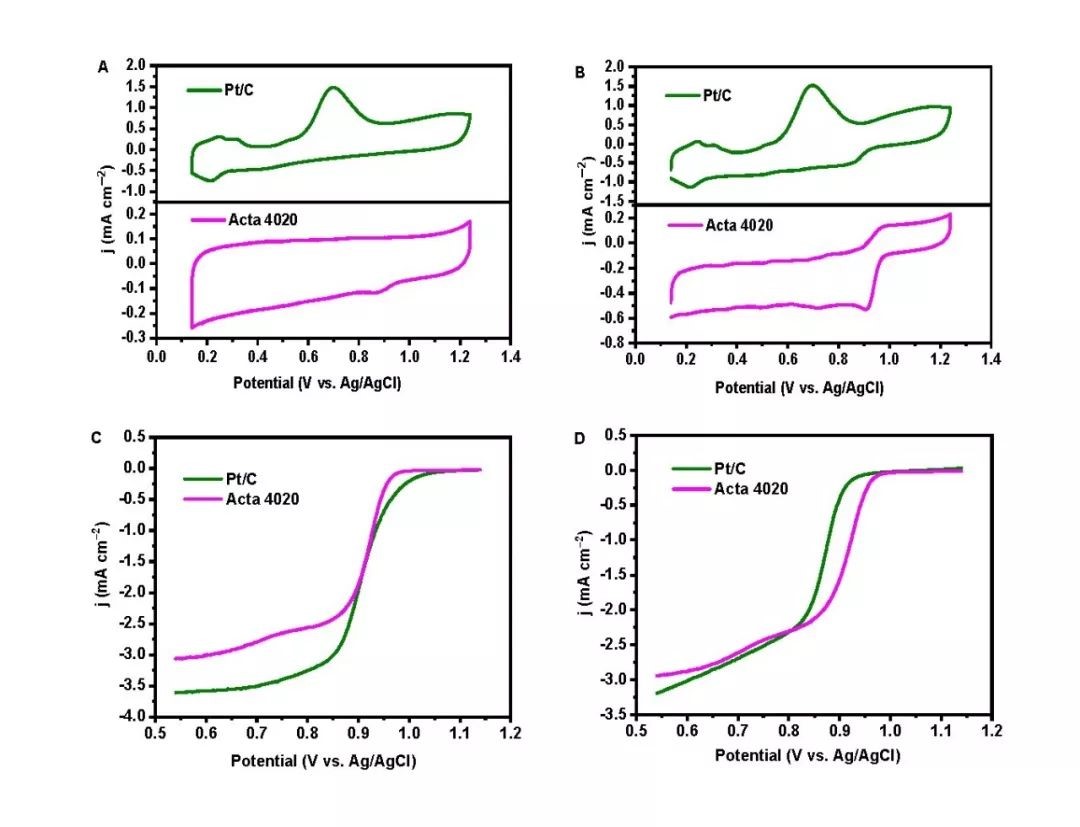

圖3. （A-B）分別是Pt/C和Acta 4020室溫下的循環伏安曲線：（A）為飽和Ar的氨-氫氧化鉀混合液中，（B）為飽和O2的氨-氫氧化鉀混合液中，（C-D）分別是Pt/C和Acta 4020室溫下的氧還原極化曲線：（C）為在飽和O2的氫氧化鉀溶液中，（B）為飽和O2的氨-氫氧化鉀混合液中
在氧還原動力學研究結果的基礎上，研究人員分別將Pt/C和Acta 4020氧還原催化劑制備成電極并組裝成直接氨燃料電池，電池測試結果與旋轉圓盤電極測試結果保持一致。如下圖A所示，研究人員記錄了10分鐘直接氨燃料電池的開路電壓（OCV），由Acta 4020組裝的直接氨燃料電池OCV（0.63 V）要明顯高于由Pt/C組裝的直接氨燃料電池OCV（0.56 V）。圖B中直接氨燃料電池性能測試結果顯示：相對于Pt/C陰極，以Acta 4020為陰極的直接氨燃料電池表現出了更優異的電池性能。在500 mA cm-2電流密度下，以Pt/C為陰極的直接氨燃料電池峰值功率密度為99 mW cm-2，而Acta 4020作為陰極時電池峰值功率密度可達121 mW cm-2。這些結果表明氨環境下高氧還原活性的Acta4020催化劑可以有效地提高直接氨燃料電池性能。

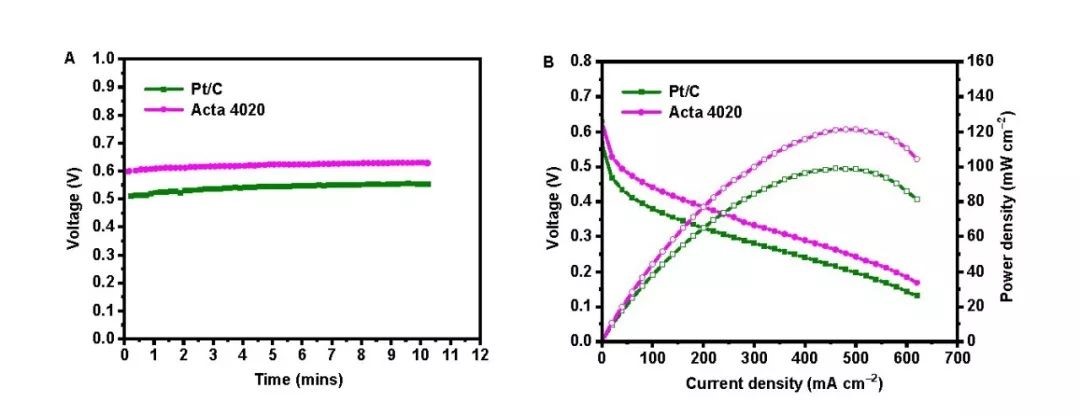

圖4. （A-B）分別是采用Pt/C和Acta 4020組成的直接氨燃料電池開路電壓和極化性能曲線
此外，對不同條件下氨氧化動力學測試的結果表明，提高溫度和增加氫氧化鉀的濃度可以有效地提升氨氧化反應的動力學。如下圖A所示，研究人員分別測試了PtIr/C氨氧化催化劑在不同測試溫度（30 oC和55 oC）下和不同氫氧化鉀濃度（1 M，3M和5M）中的氨氧化反應活性，提高溫度和增加氫氧化鉀濃度不僅可以降低氨氧化起始電位而且還可以增加氨氧化電流峰值密度。直接氨燃料電池測試的結果與氨氧化動力學測試結果保持一致。圖B顯示了采用不同陽極進料（3 M氨分別在1M，3 M和5 M氫氧化鉀溶液中）的直接氨燃料電池的性能曲線。在低電密區間（<200 mA cm-2），增加氫氧化鉀的濃度可以有效地提高電池性能。在高電位區間（>400 mA cm-2），采用5 M氫氧化鉀陽極進料的直接氨燃料電池因遭受傳質問題而導致性能的下降。其中3 M氫氧化鉀條件下，直接氨燃料電池表現出了最優的電池性能，在500 mA cm-2電流密度下，電池峰值功率密度可達135 mW cm-2。

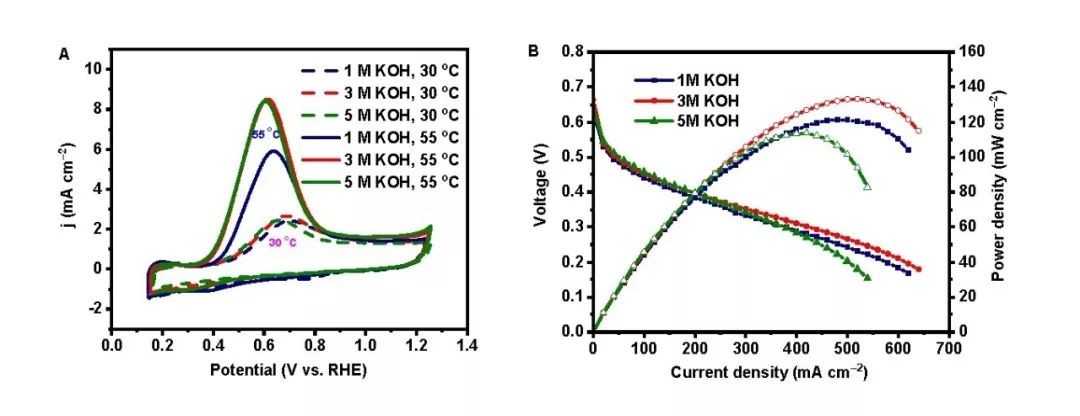

圖5. （A）不同條件下PtIr/C的氨氧化活性測試（IR補償?shù)难h(huán)伏安曲線）（B）不同條件下直接氨燃料電池性能曲線
最后，研究團隊對氨作為燃料在交通運輸方面的應用進行了展望，為真正實現低溫直接氨燃料電池在交通運輸方面的應用，可以從以下幾個方面開展更進一步的工作，主要包括：（1）在保證高離子傳導率前提下，通過降低膜中氨的滲透率進而提高氨的利用率；（2）設計并制備高活性、高穩定的氨氧化催化劑進而增強氨氧化動力學的性能以及實現電池長壽命的運行。
