1. 劍橋大學Joule: 高效雙摻雜聚合物發光二極管
有機發光二極管（OLED）在能效、靈活性、大面積制造和低成本解決方案可加工性方面具有優勢。將其集成到現代電子產品中必將發揮巨大作用。保持OLED中的高亮度和色純度是重要目標，特別是對于利用三重態激子的高效器件。

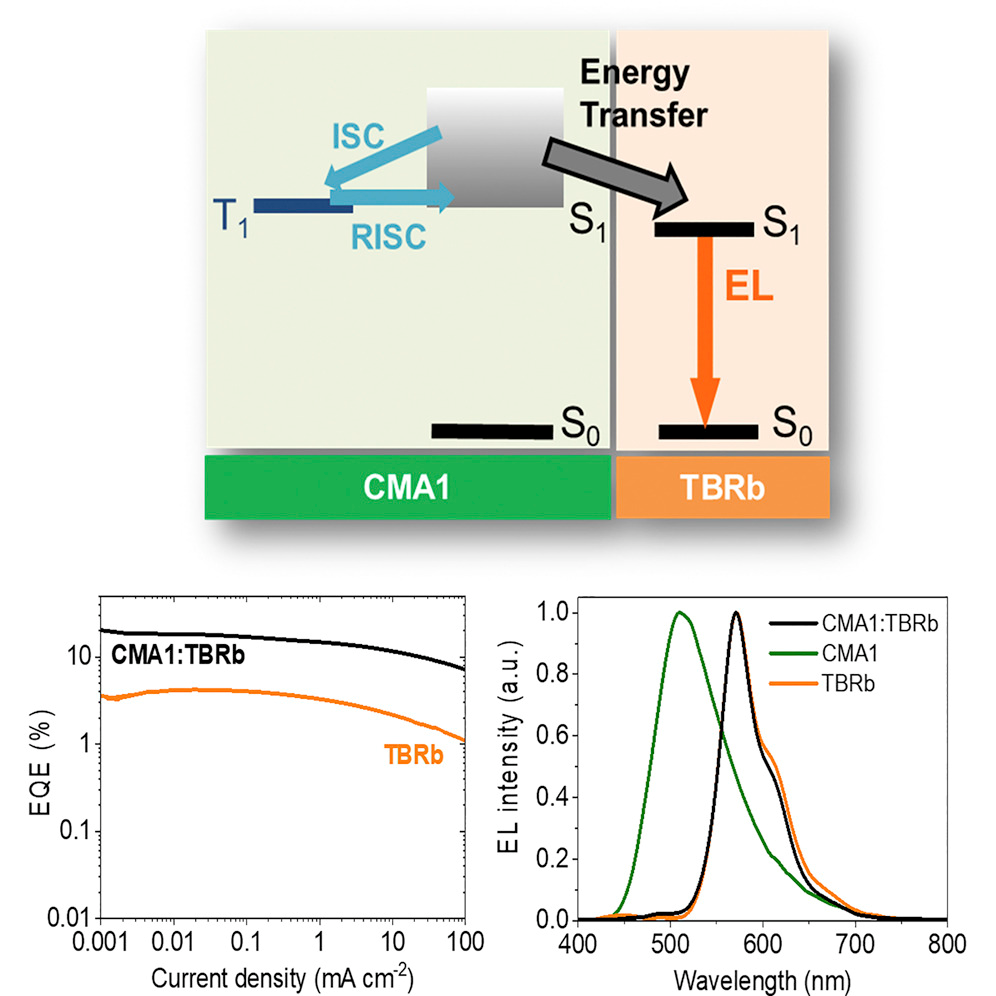

劍橋大學Dawei Di團隊報道了溶液處理的雙摻雜聚合物OLED，其中通過從卡賓-金屬-酰胺(CMA)(其表現出快速單線-三線態相互轉換)到熒光紅熒烯衍生物的分子間能量轉移發生高效電致發光。該設計使得溶液處理的OLED具有超過 20％的外部量子效率（對應于接近100％的內部量子效率）和75,000 cd m-2的峰值亮度。研究表明，發射源自于紅熒烯衍生物的單重態。超快光學測量表明，熒光團間能量轉移發生在0.3 ps內，效率高于96％。這些器件保持了傳統熒光團相對窄的發射帶寬以獲得色純度，在節能可印刷電子器件中顯示出潛力。
High-Efficiency Dual-Dopant Polymer Light-Emitting Diodes with Ultrafast Inter-fluorophore Energy Transfer, Joule, 2019.
DOI: 10.1016/j.joule.2019.07.007
https://www.sciencedirect.com/science/article/abs/pii/S254243511930323X
2. Acc. Chem. Res：用于對細胞活力進行可視化的熒光探針
監測細胞活力是研究細胞凋亡、壞死以及設計藥物等基礎研究的重要一環。細胞的凋亡和壞死是維持細胞數量的重要因素，如果發生異常就會導致包括癌癥在內的嚴重疾病。在細胞死亡過程中,細胞內的許多物質內容和物理性質都會發生很大額,如酯酶活性降低、線粒體膜電位的去極化、半胱天冬酶含的量增加,膜不對稱、耗散和膜完整性的損失等。而利用這些生物學參數和各種熒光機制所開發的熒光探針則有望用于監測細胞活力，進而成為研究生物學和病理學的有力工具。

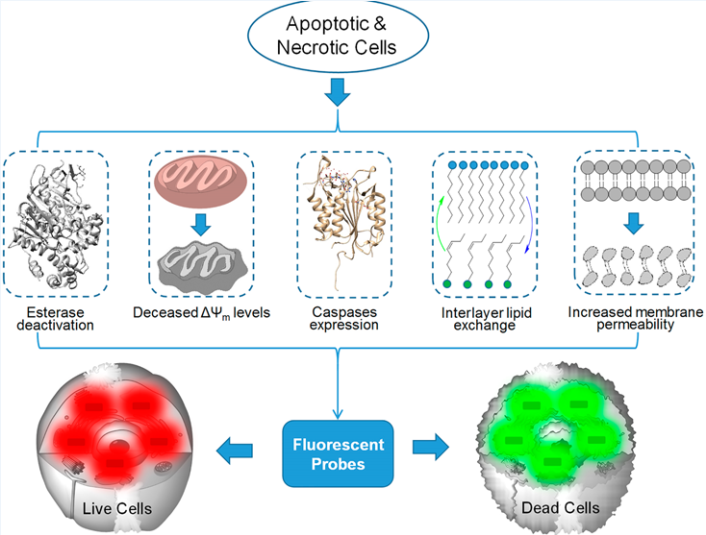

濟南大學林偉英教授團隊綜述了近幾十年來利用熒光探針去檢測細胞活力的代表性例子，并將其進行了分類；討論了熒光探針的基本設計原理、設計策略、熒光機理和分子結構，還說明了這些探針的內在特性和優點；著重介紹了該團隊自主開發的熒光探針和雙色可逆探針，為推動熒光探針的發展和其在細胞凋亡研究、藥物發現等相關領域的應用提供了很好的理論基礎。
Minggang Tian, Weiying Lin. et al. Fluorescent Probes for the Visualization of Cell Viability. Accounts of Chemical Research. 2019
DOI: 10.1021/acs.accounts.9b00289
https://pubs.acs.org/doi/10.1021/acs.accounts.9b00289
3. 日本九州大學Nature: 高性能的超厚的有機發光二極管
有機發光二極管（OLED）技術有望用于下一代顯示器和照明。然而，特別是在大面積大規模生產中難以用有機層均勻地覆蓋大的基底，并且厚度的變化導致在電極之間形成分流路徑，從而降低了器件產量。為了克服這個問題，較厚的有機傳輸層是理想的，因為其可以覆蓋基底上的顆粒和殘留物，但是由于有機物的固有低電荷載流子遷移率，增加厚度會增加驅動電壓。有機層的化學摻雜增加了它們的導電性并且能夠制造更厚的OLED，但是由電荷轉移引起的額外吸收帶出現，由于光吸收而降低了電致發光效率。已有報道證明了用有機單晶制成的厚OLED，但是對于大規模生產是不實用的。因此，需要制造更厚的OLED的替代方法。

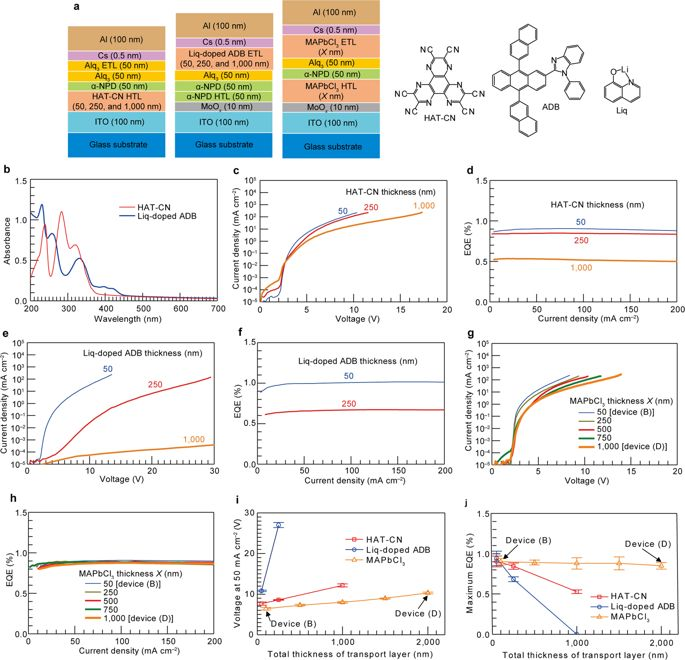

日本九州大學Toshinori Matsushima和Chihaya Adachi研究表明，通過使用有機-無機鈣鈦礦甲基氯化鉛，CH3NH3PbCl3（MAPbCl3）作為傳輸層，而不是有機物作為傳輸層，可以制造非常厚的OLED。由于MAPbCl3薄膜具有高載流子遷移率并且對可見光透明，因此能夠將MAPbCl3傳輸層的總厚度增加到2,000nm,這是標準OLED厚度的十倍以上。無需高壓或減少內部電致發光量子效率或工作穩定性。這些發現將有助于提高高質量OLED的產量，其可用于其他有機器件，例如激光器，太陽能電池，存儲器件和傳感器。
High performance from extraordinarily thick organic light-emitting diodes, Nature, 2019.
https://www.nature.com/articles/s41586-019-1435-5
4. AM: 具有優異水穩定性的均質獨立式發光鈣鈦礦有機凝膠
金屬鹵化物鈣鈦礦已成為光電器件的吸引人的材料。目前快速推進的可拉伸/可穿戴設備需要穩定性，靈活性和可擴展性，但是鈣鈦礦具有環境 - 環境不穩定性和不相容的機械性能。

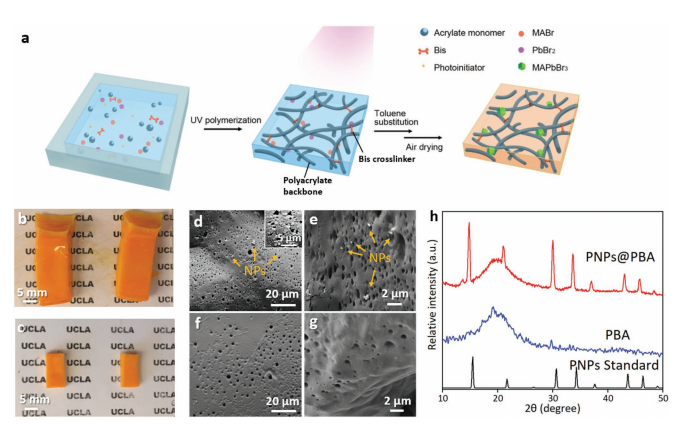

近日，加州大學Ximin He研究團隊通過低能量成本將光聚合與室溫原位鈣鈦礦再沉淀相結合，開發了一步可縮放方法以產生獨立的高穩定性發光有機凝膠。鈣鈦礦 - 有機凝膠在不同的pH和溫度下具有創紀錄的穩定性，其在水中浸泡> 110天仍能保持高量子產率。這種范例普遍適用于廣泛的聚合物選擇，因此將這些新出現的發光材料鑄造成可從剛性到彈性調節的各種機械性能。使用本質上超拉伸的光致發光有機凝膠，證明柔性磷層具有> 950％的伸長率。另一方面，剛性鈣鈦礦凝膠可以實現3D打印技術以制造任意2D / 3D發光體系結構。
Zhang, Y. He, X. et al. Homogeneous Freestanding Luminescent Perovskite Organogel with Superior Water Stability. AM 2019
DOI: 10.1002/adma.201902928
https://onlinelibrary.wiley.com/doi/10.1002/adma.201902928
5. AOM:溶劑效應，原位制備的FAPbI3納米晶體的高效發光二極管
通過旋涂前體溶液原位制備的鈣鈦礦納米晶體（PNC）是實現高效鈣鈦礦發光二極管（PeLED）的有效策略。近日，北理工Shuai Chang、 Haizheng Zhong通過將原位制備的甲脒碘化鉛（FAPbI3）納米晶體的成核和生長過程與其光學和電子特性相關聯來研究片上結晶的溶劑效應。從GBL中的前體溶液獲得的FAPbI3納米晶體小于從DMF和DMSO，并且GBL和前體分子之間的相對弱的配位使得所得到的PNC中的缺陷狀態減少,增強了光致發光特性。

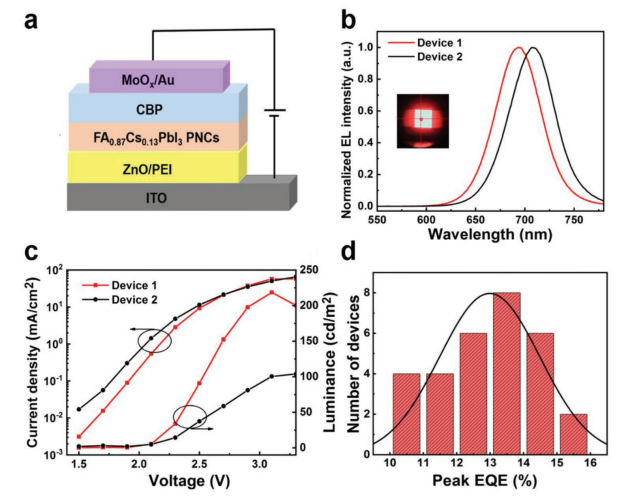

研究人員還提出了一種改進的LaMer模型來描述片上結晶過程中的溶劑效應。基于這些理解，實現了高達70％絕對光致發光量子產率的紅色發光FA0.87Cs0.13PbI3納米晶體薄膜。基于以上研究，實現了EQE高達15.8％、最大亮度為218cd m-2的PeLED。
Zhang, X. Chang, S. Zhong, H. et al. Highly Efficient Light Emitting Diodes Based on In Situ Fabricated FAPbI3 Nanocrystals: Solvent Effects of On‐Chip Crystallization. AOM 2019.
DOI: 10.1002/adom.201900774
