第一作者：Yong Wang
通訊作者：M. Ibrahim Dar、Yabing Qi, Michael Gr?tzel,Yixin Zhao
通訊單位：上海交通大學(xué)、EPFL
盡管β-CsPbI3具有有利于在串聯(lián)太陽能電池中應(yīng)用的帶隙，但實驗上沉積和穩(wěn)定β-CsPbI3仍然是一個挑戰(zhàn)。
有鑒于此，上海交通大學(xué)趙一新團隊聯(lián)合EPFL的Michael Gr?tzel以及M. Ibrahim Dar和戚亞冰等人獲得了高結(jié)晶度的β-CsPbI3薄膜，具有更廣泛的光譜響應(yīng)和增強的相穩(wěn)定性。

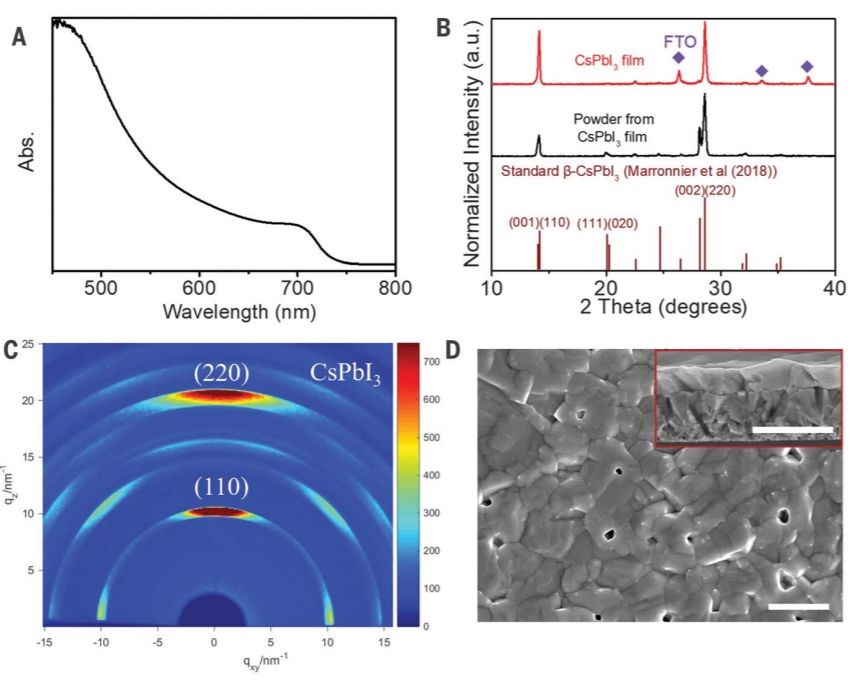

圖1. 材料表征
基于同步加速器的X射線散射揭示了高度取向的β-CsPbI3晶粒的存在，并且敏感的元素分析-包括電感耦合等離子體質(zhì)譜法和飛行時間二次離子質(zhì)譜法 - 證實了它們的全無機組成。
通過用碘化膽堿表面處理進一步減輕了鈣鈦礦層中裂縫和空洞的影響，這增加了電荷載流子壽命并改善了β-CsPbI3吸收層和載流子選擇性接觸之間的能級對準(zhǔn)。

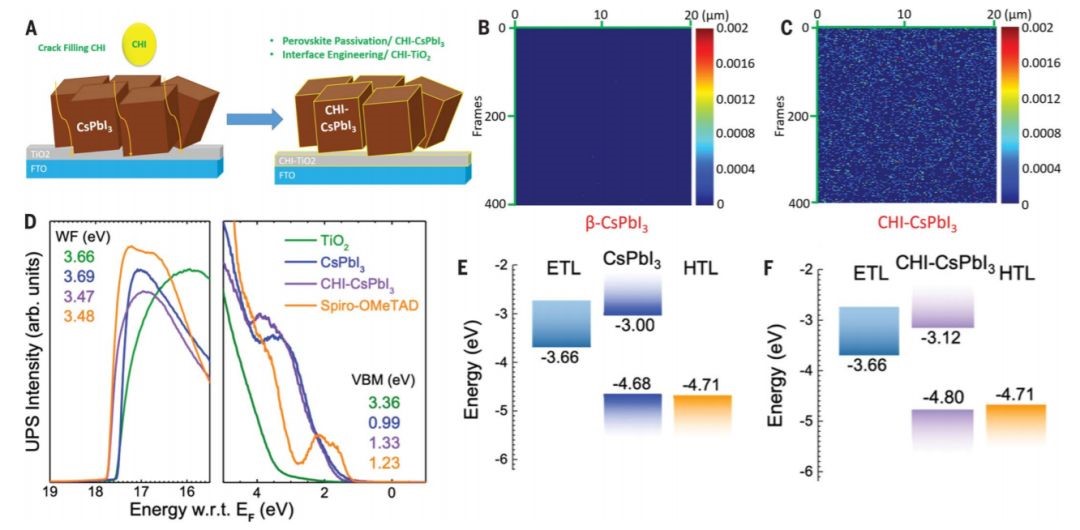

圖2. 裂縫填充界面工程處理的影響

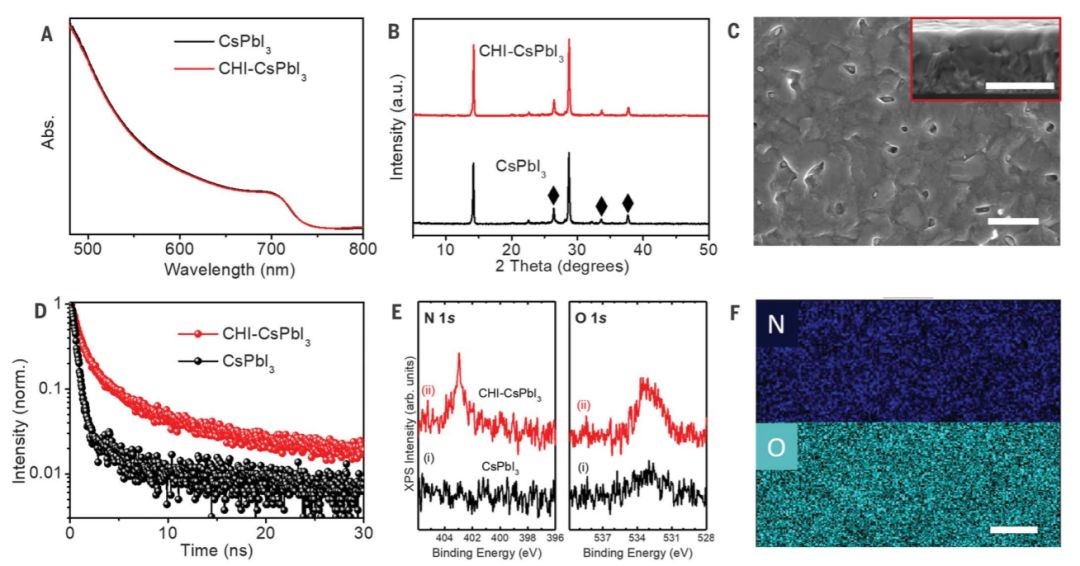

圖3. CHI處理的影響
由處理過的材料制成的鈣鈦礦太陽能電池具有高度可重復(fù)性和穩(wěn)定的效率，在45±5℃的環(huán)境條件下達到18.4％。

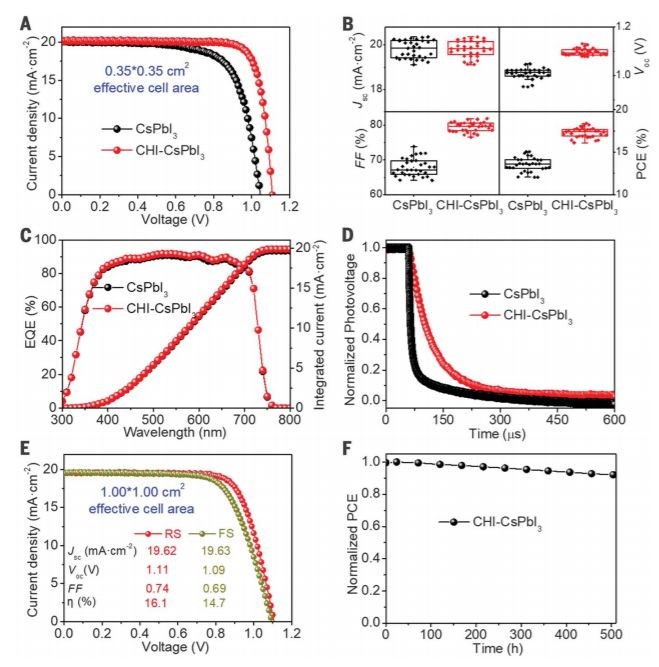

圖4. 光伏性能
作者簡介：
趙一新，上海交通大學(xué)環(huán)境科學(xué)與工程學(xué)院教授。主要研究方向：1）可再生能源：鈣鈦礦太陽能電池和太陽能燃料研究； 2）功能環(huán)境材料：用于環(huán)境催化的高級氧化技術(shù)。
2002年和2005年畢業(yè)于上海交通大學(xué)，獲得應(yīng)用化學(xué)學(xué)士和碩士學(xué)位。2010年畢業(yè)于凱斯西儲大學(xué)（Case Western Reserve University）獲得化學(xué)博士學(xué)位，博士期間主要研究開發(fā)應(yīng)用于能量轉(zhuǎn)化的功能材料。博士畢業(yè)后先后在賓州州立大學(xué)和美國可再生能源國家實驗室從事可再生能源方面的研究包括太陽能電池和光解水。
2013年入職上海交大擔(dān)任特別研究員，2018年晉升為教授，2015年入選教育部霍英東青年基金，2017年入選上海市“曙光學(xué)者”。在Chem Rev，Chem Soc Rev，Science Advances，Nature Communications, PNAS, JACS, Energy Environ. Sci, Angew. Chem. Int. Ed., Joule, Nano Lett, EST 等國際權(quán)威期刊發(fā)表論文100多篇，被引5000多次,H-index 40,入選2018年全球高被引學(xué)者。（簡介來源：上海交通大學(xué)官網(wǎng)）
參考文獻：
Yong Wang et al. Thermodynamicallystabilized β-CsPbI3–based perovskite solar cells withefficiencies >18%
