1. 李萬萬&張建華&楊緒勇Materials Horizons：全溶液高效長壽命倒置QLED！

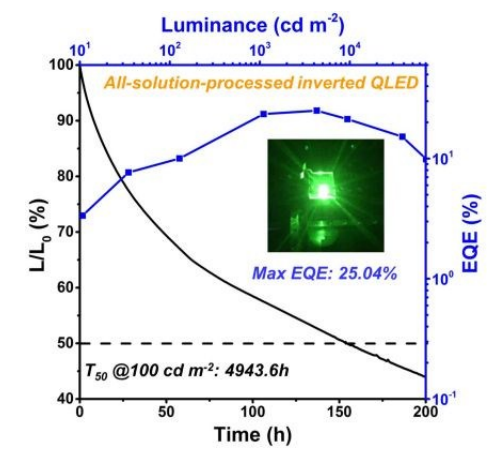

全溶液倒置量子點發(fā)光二極管（QLED）是照明和顯示應用的有希望的候選者。雖然倒置器件的外部量子效率與正置器件的外部量子效率相當，但在倒置器件中實現(xiàn)高效率和長壽命仍然具有挑戰(zhàn)性。近日，上海交通大學李萬萬聯(lián)合上海大學張建華、楊緒勇報道了一種全溶液高效長壽命倒置綠色QLED，電流效率高達96.42 cd A-1，相對應的外部量子效率為25.04％，初始亮度100 cd m-2的T50為4943.6 h。
該外部量子效率超過了目前報道的文獻數(shù)值，且壽命比先前報道的全溶液倒置QLED的壽命提升了19倍。這種優(yōu)異的性能歸功于精確控制的CdSeZnS / ZnS / ZnS量子點的雙ZnS殼，可有效抑制俄歇復合和福斯特共振能量轉(zhuǎn)移，以及降低高驅(qū)動電流下的效率滾降。這項研究表明量子點的殼結(jié)構(gòu)工程可以提供一種有效的方法來提升倒置QLEDs的性能，以滿足實際顯示和照明應用的要求。
Yang, Z. Wu, Q. Yang, X. Zhang, J. Li, W. et al. WAll-solution processed inverted green quantum dot light-emitting diodes with concurrent high efficiency and long lifetime. Materials Horizons 2019.
DOI: 10.1039/C9MH01053J
https://pubs.rsc.org/en/content/articlepdf/2019/mh/c9mh01053j
2. 寧志軍&劉偉民Science Advances: 高穩(wěn)定性！基于DJ結(jié)構(gòu)的鈣鈦礦LED

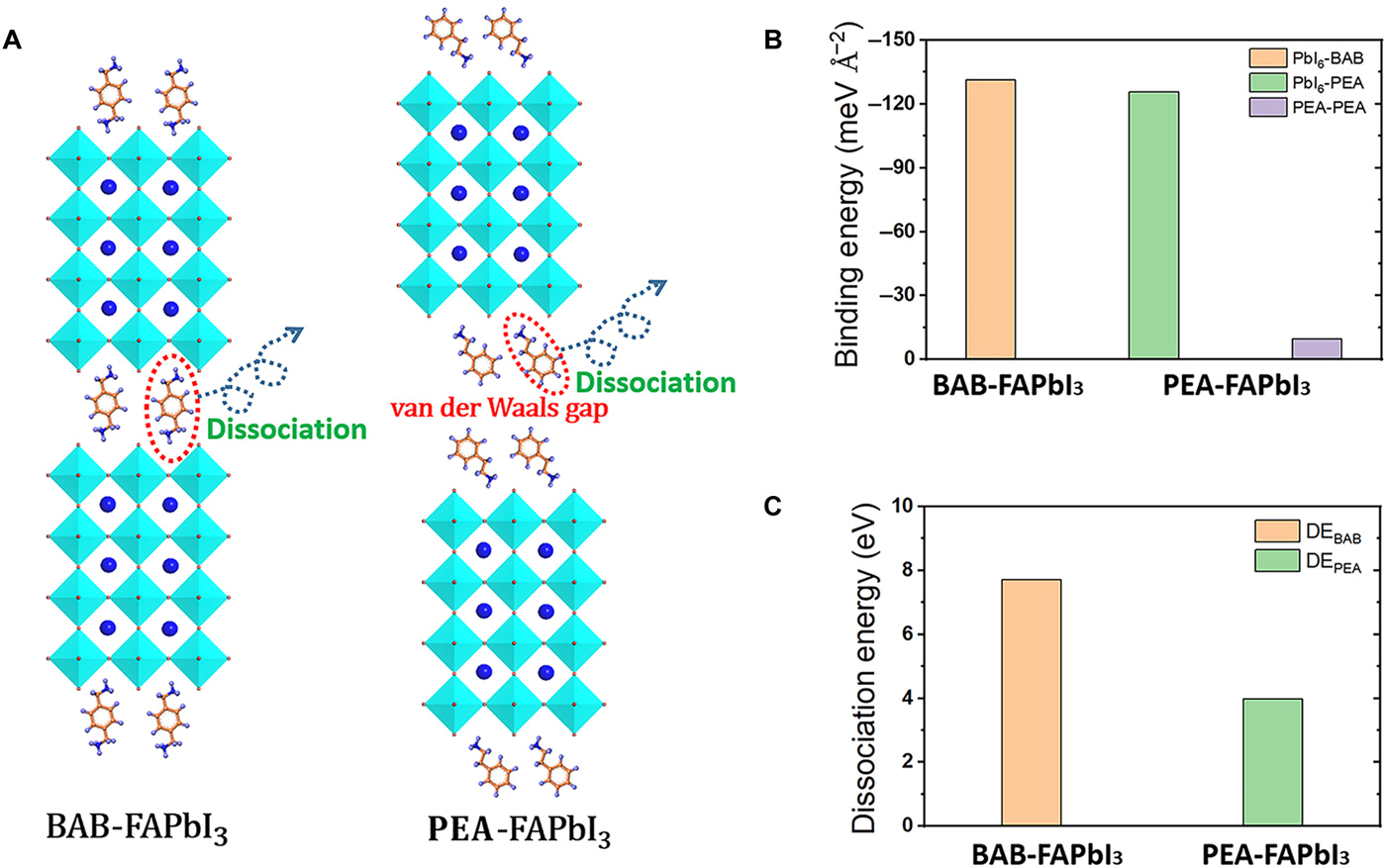

有機-無機雜化鹵化物鈣鈦礦正在成為下一代發(fā)光二極管（LED）的有希望的材料。然而，這些材料的穩(wěn)定性差是挑戰(zhàn)其應用的主要障礙。上海科技大學寧志軍和劉偉民團隊進行了第一性原理計算，揭示了使用1,4-雙（氨基甲基）苯分子作為橋連配體的Dion-Jacobson（DJ）結(jié)構(gòu)的分子解離能比典型的基于苯乙基銨配體的Ruddlesden-Popper（RP）結(jié)構(gòu)高了兩倍。

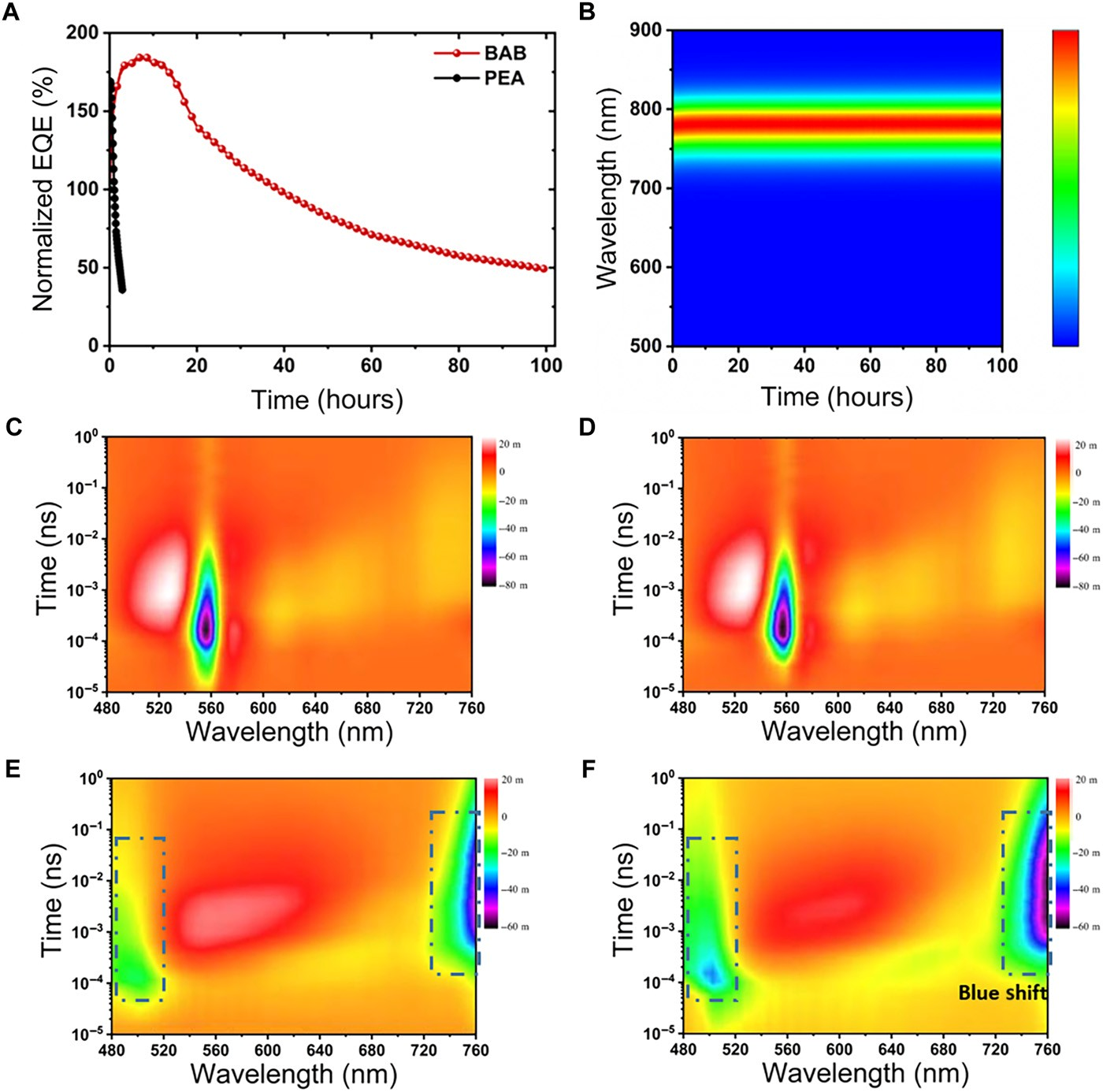

因此，基于DJ結(jié)構(gòu)的LED顯示出超過100小時的半衰期，與基于RP結(jié)構(gòu)的準二維鈣鈦礦的LED相比，延長了兩個數(shù)量級。在操作中對膜組合物的原位跟蹤表明，在電場下連續(xù)工作后DJ結(jié)構(gòu)保持良好。
Highly stable hybrid perovskite light-emitting diodes based on Dion-Jacobson structure, Science Advances
DOI: 10.1126/sciadv.aaw8072.
https://advances.sciencemag.org/content/5/8/eaaw8072
3. AFM: Mn（II）摻水相穩(wěn)定的二維有機 - 無機鹵化物鈣鈦礦

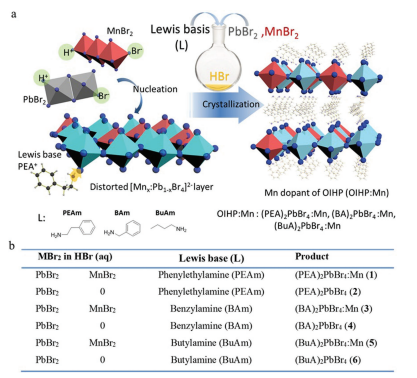

水分脆弱且水不穩(wěn)定的有機 - 無機鹵化物鈣鈦礦（OI-HP）為合成用于光電器件的高效水穩(wěn)性發(fā)光材料帶來了巨大挑戰(zhàn)。近日，蔚山國立科學技術(shù)研究所Kwang S. Kim研究團隊通過Mn摻雜合成量子限制的2D鈣鈦礦的簡單酸溶液輔助方法，提高了鈣鈦礦的水穩(wěn)定性。
橙色發(fā)光Mn2 +摻雜的OI-HP中主體和摻雜離子之間的有效能量轉(zhuǎn)移導致最有效的整合發(fā)光，光致發(fā)光量子產(chǎn)率超過45％。 Pb2 +的Mn2 +取代和低介電常數(shù)分子（如苯乙胺，芐胺和丁胺）的鈍化增強了水的電阻率，從而提高了水的穩(wěn)定性。 這種水穩(wěn)定的2D Mn摻雜鈣鈦礦的雙重發(fā)射過程將有助于開發(fā)高效的2D水穩(wěn)定鈣鈦礦用于實際應用。
Ba, Q. Kim, K. S et al. Dual Emission of Water-Stable 2D Organic–Inorganic Halide Perovskites with Mn(II) Dopant. AFM 2019.
DOI: 10.1002/adfm.201904768
https://onlinelibrary.wiley.com/doi/pdf/10.1002/adfm.201904768
4. 香港大學Nanoscale: 電致光譜穩(wěn)定的單相烷基銨銫基準二維鈣鈦礦

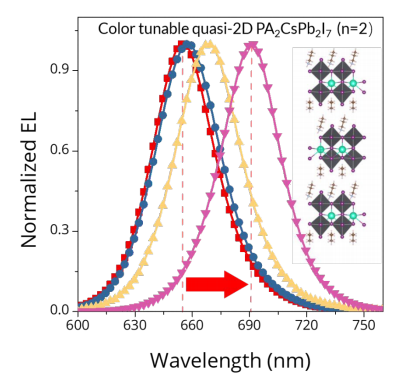

雖然紅色是顯示器應用的主要顏色之一，但可見紅色發(fā)射的鈣鈦礦，特別是2D鈣鈦礦的研究相對有限。近日，香港大學Wallace C.H. Choy研究團隊展示了用于紅色LED的單相Ruddlesden-Popper準二維（C3H7NH3）2CsPb2I7鈣鈦礦。通過提高（C3H7NH3）2CsPb2I7鈣鈦礦薄膜的退火溫度，成功地實現(xiàn)了654至691 nm的可調(diào)諧發(fā)射波長。同樣重要的是，對于所有準2D鈣鈦礦LED，一旦退火溫度固定，發(fā)射光譜與偏置電壓無關(guān)，這對于其在照明和顯示器中的使用非常重要。
通過對準二維鈣鈦礦結(jié)晶度，形貌和熱力學穩(wěn)定性的分析，研究人員發(fā)現(xiàn)得到的（C3H7NH3）2CsPb2I7鈣鈦礦是一種單相準二維鈣鈦礦，只有n = 2相。此外，發(fā)射波長的紅移是由鈣鈦礦晶體尺寸的增加引起的。研究結(jié)果還表明，溫度誘導的顏色可調(diào)性可以應用于具有不同烷基銨陽離子的一系列準2D鈣鈦礦。重要的是，短烷基銨間隔物為高性能LED和高效電流傳輸提供了更好的電學特性。這項工作有助于通過控制其晶體生長來控制準2D鈣鈦礦的光電性能，并為實現(xiàn)鈣鈦礦LED的實際照明和顯示應用鋪平道路。
Lin, H. Choy, W. C. H. et al. Single-phase Alkylammonium Cesium Lead Iodide Quasi-2D Perovskite for Color-tunable and Spectrum-stable Red LEDs. Nanoscale 2019.
DOI: 10.1039/C9NR02706H
https://pubs.rsc.org/en/content/articlepdf/2019/nr/c9nr02706h
5. 福建物構(gòu)所Angew: 半導體硼酸鹽-錫酸鹽的白光發(fā)光

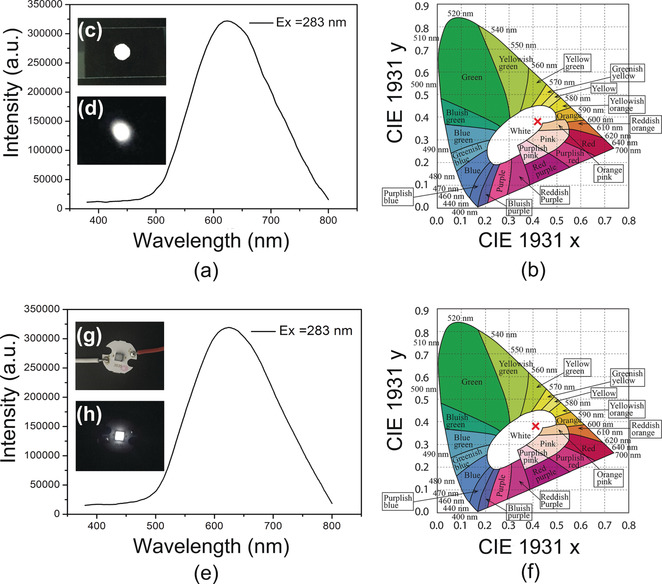

摻雜稀土金屬離子的單組分無機硼酸鹽在白光發(fā)光方面取得了顯著成就。福建物構(gòu)所Jiang‐Gao Mao團隊首次制備了一種環(huán)境友好的缺陷誘導的白光發(fā)射結(jié)晶無機硼酸鹽Ba2[Sn（OH）6][B（OH）4]2。此外，它是首例沒有Sn-O-B鍵的硼酸鹽-錫酸鹽。值得注意的是，Ba2[Sn（OH）6][B（OH）4]2顯示出國際委員會（CIE）的色度坐標為（0.42, 0.38），超高顯色指數(shù)（CRI）為94.1，適當?shù)南嚓P(guān)色溫（CCT）為3083 K。這種有前景的材料將為白光發(fā)光應用的發(fā)展提供一種新方法。
Lin, Y. , Wang, G. , Hu, C. , Feng, J. , Li, L. and Mao, J. (2019), White‐Light Emission from a Semi‐Conductive Borate‐Stannate. Angew. Chem. Int. Ed..
DOI: 10.1002/anie.201907650.
https://onlinelibrary.wiley.com/doi/10.1002/anie.201907650
6. 伍珀塔爾大學AM：室溫下，重結(jié)晶CsPbBr3薄膜的發(fā)光行為
到目前為止，CsPbX3的薄膜通常在低溫下具有非常低的光致發(fā)光量子產(chǎn)率（PLQY <20％）和放大的自發(fā)發(fā)射（ASE），這是由于缺陷相關(guān)的非輻射復合在室溫（RT）中占主導地位。目前認為，對于在室溫下CsPbX3的有效光發(fā)射、電荷載流子/激子需要被限制在納米尺度上。

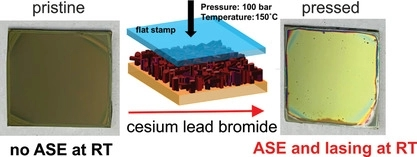

德國伍珀塔爾大學Thomas Riedl課題組提出了CsPbBr3薄膜，其顯示出高的PLQY為68％，并且在室溫下具有低閾值A(chǔ)SE。CsPbBr3薄膜通過熱壓印重結(jié)晶，使得薄膜更致密連續(xù)，由橫向延伸的微米級大晶粒組成。并設(shè)計第一個CsPbBr3薄膜分布反饋和垂直腔表面發(fā)射激光器，其在室溫下具有超低閾值。
Room‐Temperature Stimulated Emission and Lasing in Recrystallized Cesium Lead Bromide Perovskite Thin Films
https://onlinelibrary.wiley.com/doi/10.1002/adma.201903717
