第一作者：Jinsoo Kim、Giuk Lee
通訊作者：Philippe Malcolm、Conor J. Walsh
通訊單位：內布拉斯加州大學奧馬哈分校、哈佛大學
研究亮點：
1. 報道了一種可全方位認知互動的柔性外衣。
2. 展示了一種簡潔而強大和基于勢能和動能之間的轉換的步態分類算法，能夠檢測穿戴者運動狀態。
可穿戴器件與身體認知互動
可穿戴器件，如外部骨骼和柔性外衣，除了可以發揮其正常的功能，還可以為缺失肢體的人類提供假肢。在這兩種情況下，它們都能對人類的功能和能力進行擴展、補充、替代或增強，并賦予或替代人類的四肢力量。人與器件之間的認知和行為上的互動是這些在器件被需要時無縫給人類提供幫助的關鍵。器件與佩戴者之間的身體互動能夠產生克服佩戴者身體限制的力量，認知互動則使佩戴者能夠隨時引導和控制器件。
成果簡介
哈佛大學Jinsoo Kim以及韓國中央大學Giuk Lee團隊報道了一種柔性外衣，它通過一種全方位的認知互動，通過算法精確地確定和檢測穿戴者的步態，為不同的物理行為(在本案例中是步行和跑步)切換輔助功能。
圖1. 可穿戴器件
要點1：協助髖部伸展，提供輔助力量
早期的可穿戴機器人和柔性外衣被用來幫助健康的穿戴者降低步行或跑步的代謝，在醫療領域，它們還被用來幫助患有神經疾病的人進行物理治療。在醫療保健中，它們通過提供輔助力量促進運動恢復或幫助病人運動，但如何才能有效地提供輔助力量呢?
Kim等人的研究表明，通過在步行和跑步的關鍵階段協助髖關節伸展，可以降低代謝。這套柔性外衣保持附加質量盡可能與使用者接近，進而減少受器件限制的關節運動次數。輔助髖部伸展可以同時幫助行走和跑步，在線分類算法可以幫助柔性套裝在行走和跑步之間切換輔助模式。

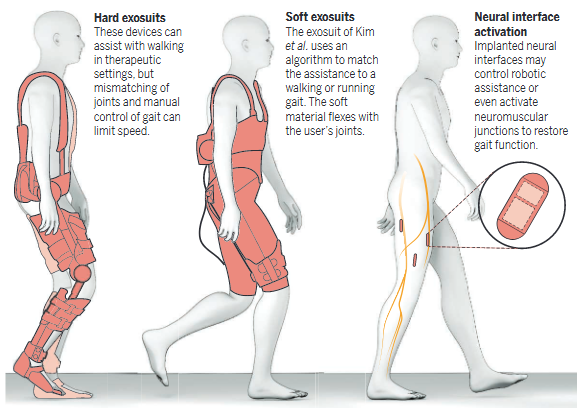

圖2. 柔性外衣
要點2：可穿戴器件對人類運動協調能力影響很小
以前的研究指出，人類四肢的神經力學和動態力學性能在較寬的速度范圍內，對實現高效的運動并適應運動模式具有重要的作用。在很大程度上，人類的高效運動是建立在被動下肢動力學的基礎上的, 但關于可穿戴器件和柔性外衣的一些問題可能會破壞這些動力學。人造關節可能會出現失調，器件或外衣會施加力量去對抗佩戴者的運動，而不是提供幫助，或身體某個部位的慣性特征可以通過附加質量以不尋常的方式進行修改(例如,運動能感覺到乏力或頭重腳輕)。
盡管神經力學發生了改變，但可穿戴器件對人類運動協調能力的影響很小，這說明還是可以使用這些技術來幫助人類運動。有研究發現，當使用可穿戴器件時，運動控制的維度不會隨著不同的行走速度或輔助力的大小而改變；研究還表明，定時脈沖式運動結構在大范圍的步行條件下(平坦的表面和不平坦的地形)能夠保持不變。這些發現為以器件為基礎的策略提供了支持，包括使用剛性可穿戴器件和使用柔性外衣，目的都是幫助健康的穿戴者運動，以及治愈神經患者或為他們幫助。

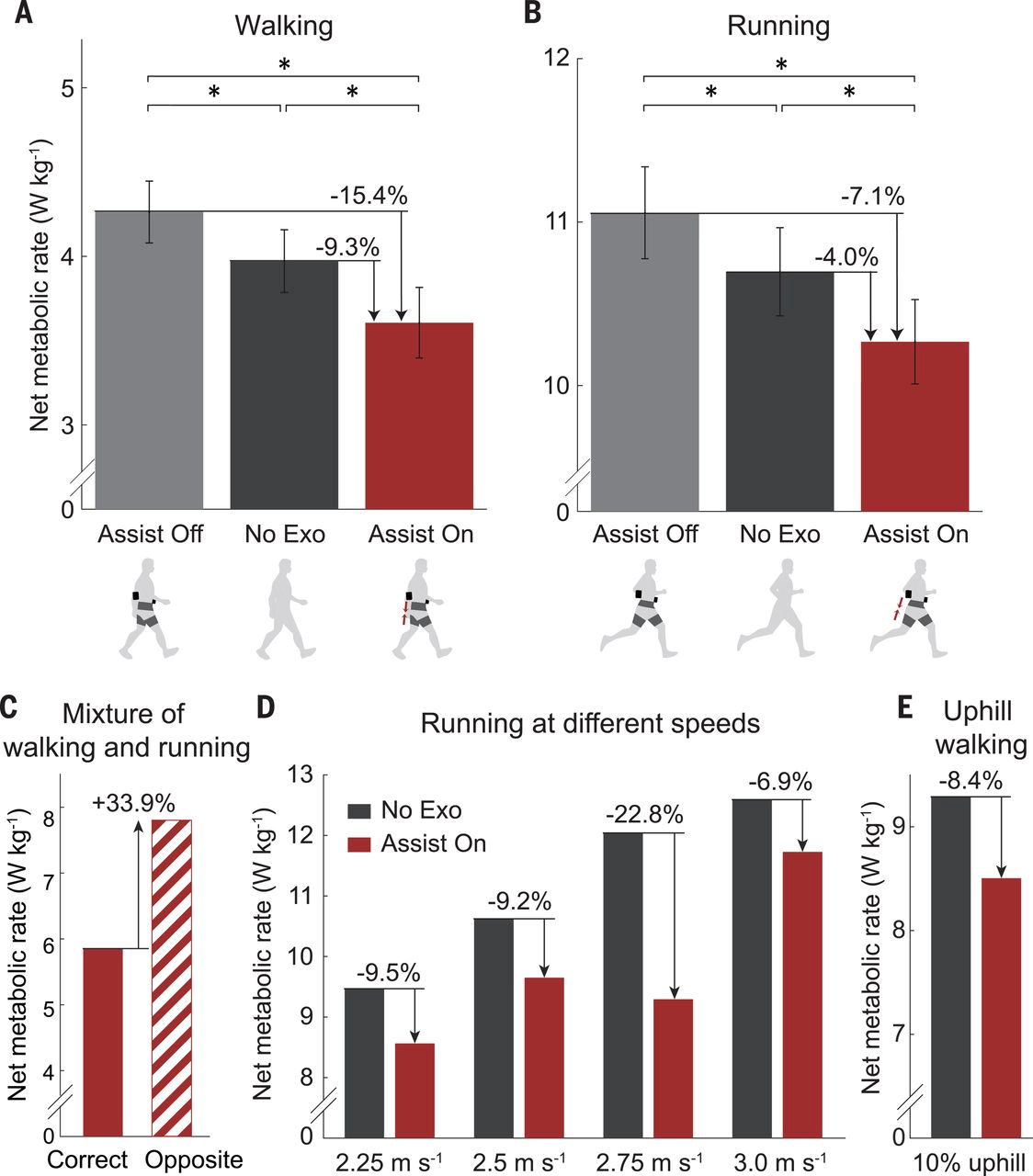

圖3. 代謝率
要點3：步態分類算法檢測運動狀態
如何根據用戶的行為習慣，通過可穿戴器件和外衣完美地提供幫助? Kim等人的工作展示了一種簡潔而強大的步態分類算法，該算法基于勢能和動能之間的轉換，能夠檢測穿戴者是在行走還是在跑步。然而，檢測實際的用戶運動或運動意圖可能更具挑戰性。如果嘗試對具有多個自由度的可穿戴器件進行比例控制，則需要更精細的策略來實現。

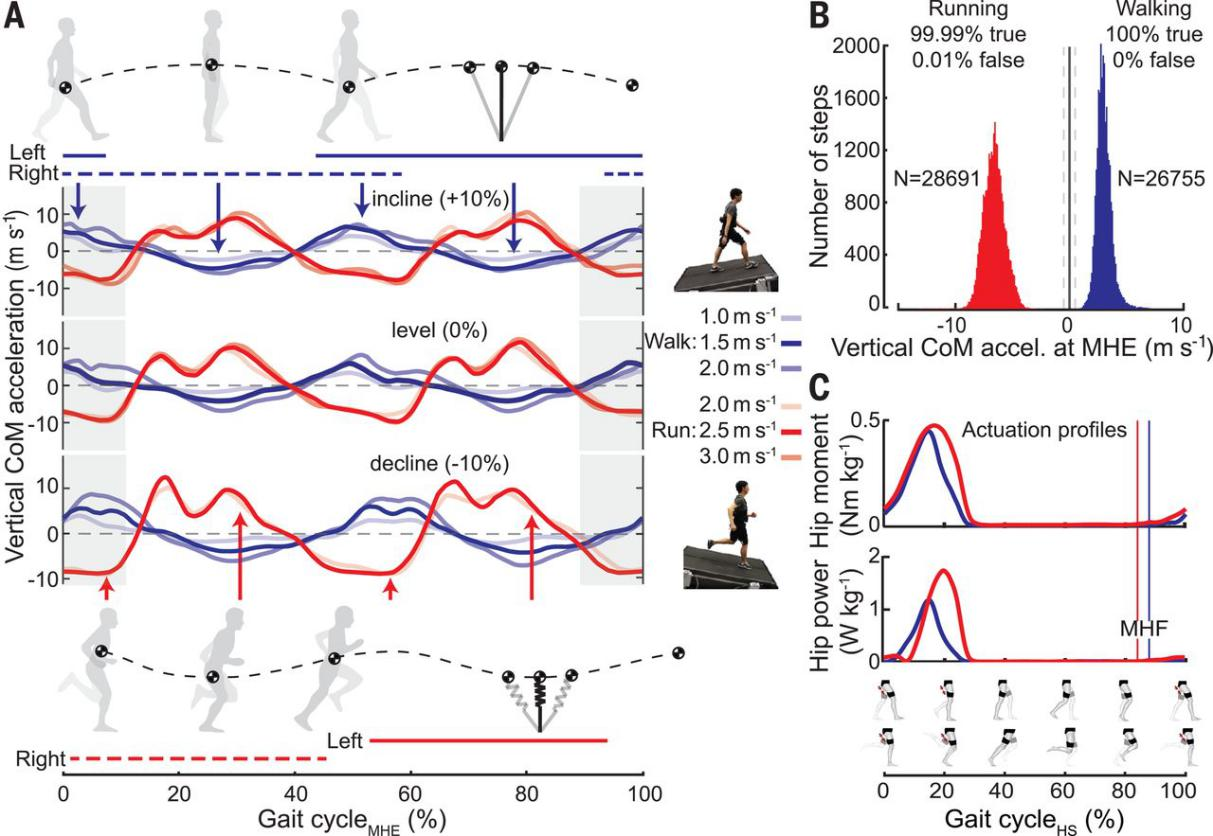

圖4. 仿生步態分類算法和驅動
在這種情況下，通常通過分類算法對神經信號和生物電信號進行解碼，進而獲得器件指令。研究者們已經研究過各種類型的輸入信號,包括侵入性和非侵入性的神經接口，以及對中樞神經系統（CNS）或外周神經系統（PNS）進行記錄。理想情況下，神經接口需要與人類神經結構進行簡單連接、通用操作無需校準、具有高時空分辨率，通過對一組神經細胞進行采樣，以便將它們的活動與相關的運動功能聯系起來，并具有長期穩定性。
目前可用的記錄和信號處理策略還沒有一種可以完全滿足這些要求，因此急需開發新的接口技術。與CNS相比,考慮到PNS的復雜性相對較低，以及解碼肌肉神經驅動的最新進展，我們有理由相信，在未來幾年內，我們將看到基于解碼人類運動神經代碼的代表性部分，開發出強大的人機接口，來指揮可穿戴機器人。
圖5. 靈敏的機器人
小結
對可穿戴技術的需求將使人類生物力學發生最小程度的改變，這將導致可穿戴機器人從剛性的可穿戴器件過渡到柔性的外衣，正如Kim等人報道的那種，并最終過渡到能夠影響或幫助人類運動的植入式神經假肢。在使用輔助技術的同時，保護人類神經力學的需求可能會導致可植入、聯網記錄的產生，以及刺激神經假肢的問世。這類設備將通過有效的接口來解碼穿戴者的運動意圖，并在必要時對其施加影響，進而提高性能。
參考文獻：
1. José L. Pons. Witnessing a wearables transition. Science. 2019
DOI: 10.1126/science.aaw9407
https://science.sciencemag.org/content/365/6454/636

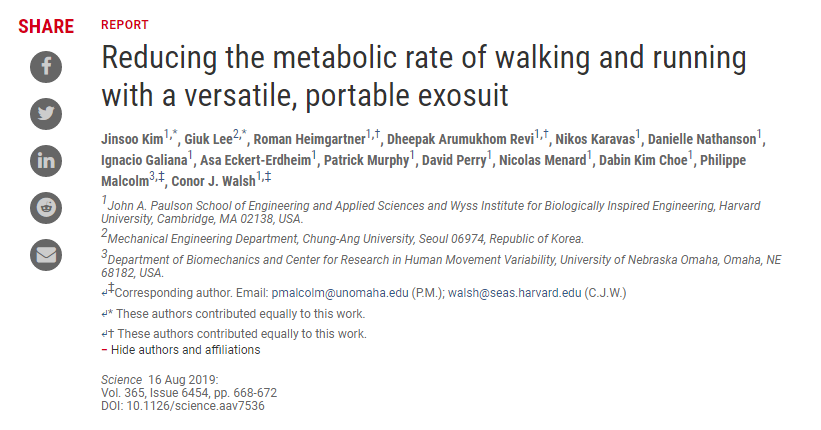

2. Jinsoo Kim*, Giuk Lee*, Roman Heimgartner, Dheepak Arumukhom Revi, Nikos Karavas,Danielle Nathanson, Ignacio Galiana, Asa Eckert-Erdheim, Patrick Murphy, DavidPerry, Nicolas Menard, Dabin Kim Choe, Philippe Malcolm3, Conor J. Walsh.Reducing the metabolic rate of walking and running with a versatile, portableexosuit. Science. 2019
DOI: 10.1126/science.aav7536
https://science.sciencemag.org/content/365/6454/668
