表面聚合有機分子方法的發展，為制備高機械強度的二維材料開辟了新的途徑，其中就包括共價有機框架材料(COFs)。比利時魯汶大學Zhen-Feng Cai等人在JACS上發表了一篇文章，報道了在掃描隧道顯微鏡(STM)尖端下，石墨表面COF二維層可逆形成的過程。反應發生在室溫條件下，對于這類轉化來說溫度是非常低的。作者將該意想不到的室溫聚合歸因于在STM尖端和表面之間施加電壓時，高度局域化電場的產生。
COFs是一種純有機、多孔的晶體材料，由于不含重原子，所以密度極低。2005年，有報道稱硼酸(一種含有B(OH)2基團的化合物)可以制成大體積的COF。硼酸容易發生自縮合反應，受熱后三個硼酸分子結合形成硼酸環(B3O3)，構成了COF的三叉頂點。

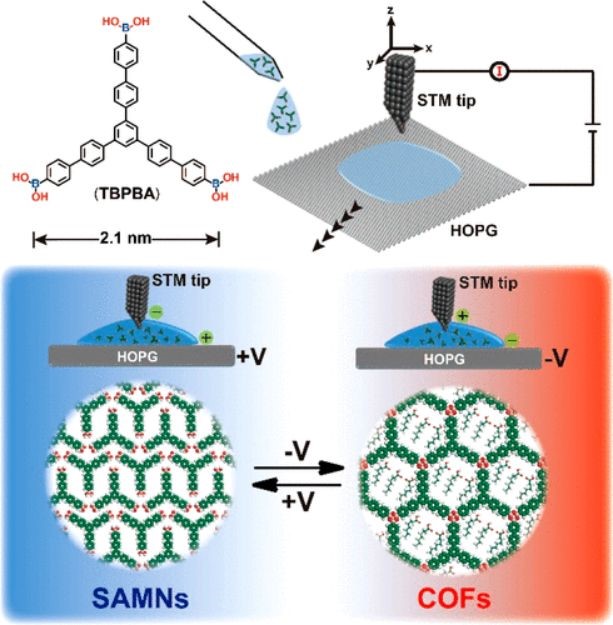

圖1. 完全可逆的二維聚合反應
Zhen-Feng Cai等人研究發現該COF化合物在溶液與石墨的界面上進行了縮合反應。作者將硼酸溶液沉積在石墨上，在施加正向偏置電壓的同時掃描STM尖端。在STM圖像中作者觀察到高度有序的二維超分子組裝 (SAMNs)的形成。但是當作者以反向偏置電壓掃描相同的區域時，這些組裝體轉變成規則的共價鍵分子網絡——單層COF(sCOFs)。

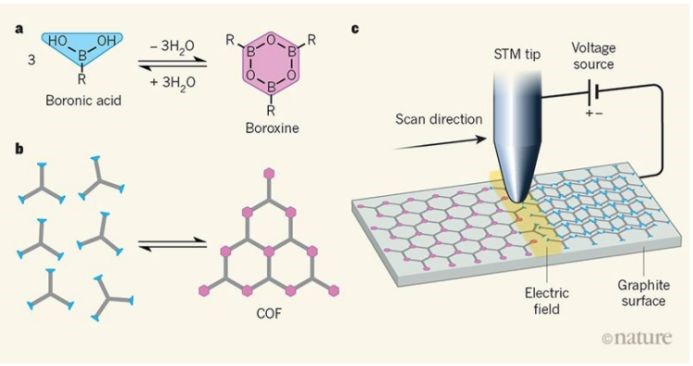

圖2.可逆轉化示意圖
研究表明聚合只發生在掃描區域——周圍非掃描區域的STM圖像只包含未反應的分子。值得注意的是，當他們切換到正向偏置電壓時，COFs發生解聚，恢復超分子組裝。在COF形成反應中，能夠在室溫下選擇性地完成聚合或解聚是前所未有的，這清楚地表明了非熱激活機制的力量。這兩種反應過程都進行得足夠慢，因此可以用正常的STM成像來監測它們的動力學，解聚反應的速度大約是聚合反應的10倍。

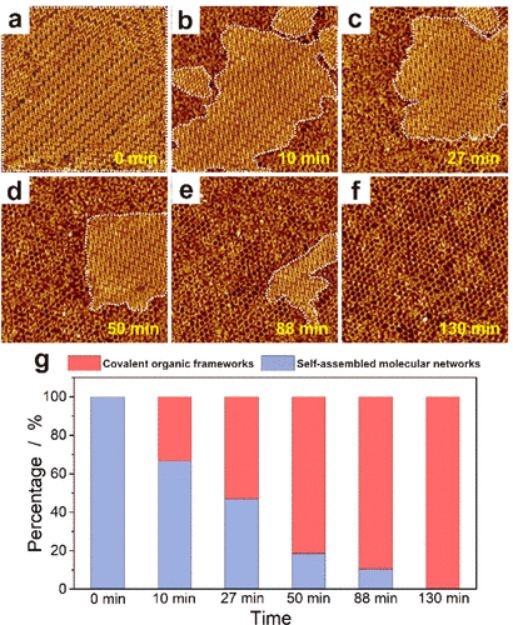

圖3.（a-f）STM圖像顯示從SAMNs到sCOFs的相變過程；(g) sCOFs和SAMNs隨時間演化直方圖

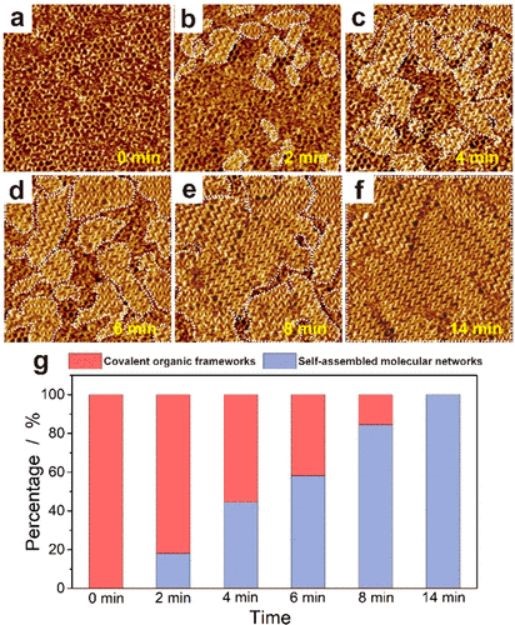

圖4. (a-f) STM圖像顯示從sCOFs到SAMNs的相變過程；(g) sCOFs和SAMNs隨時間演化直方圖
高度有序共價材料(如COFs)的產生過程會發生動態共價化學反應——在這種反應中，共價鍵可逆地形成，允許新形成COF缺陷的自愈，從而形成長程有序的晶體材料。硼酸的可逆縮合有利于大體積COFs以及表面單層COFs的形成。然而，在這兩種情況下，聚合都需要大約100℃的溫度，所以這種在室溫下COF的形成是出人意料的。
因此，Zhen-Feng Cai及其同事的工作是一個未被充分研究現象的例子: 特殊的環境條件如何改變化學反應的進程。作者將這一驚人的發現歸功于STM尖端下強定向電場的影響。雖然在STM中施加的電壓是適中的(最多只有幾伏)，但在靠近樣品尖端時會產生109 V/m的強靜電場。
STMs已經展現出一種驚人的能力，可以誘導單個分子經歷各種各樣的過程，如改變構象、解離以及發生化學反應。原則上，這些過程可以由電場驅動。但STM尖端也可以作為一個強大的氧化劑或還原劑，這取決于它和掃描表面之間的電壓。此外，在液-固界面，掃描STM尖端會導致液體發生“納米攪拌”。所有這些尖端效應都能單獨或相互結合促進化學反應，但它們之間的密切聯系使我們很難把在實驗中具體起作用的效應分離出來。
那么，電場是否一定會驅動Zhen-Feng Cai及其同事的反應，或者有沒有可能涉及其他機制?硼酸作為路易斯酸，另一種可能的解釋是電子轉移過程。現在要做的應該是探索這種可能性。
在液-固界面進行STM實驗相對簡單，便于今后對已經報道的反應進行研究。然而，反應體系本身是高度復雜的。例如，影響表面反應的關鍵因素包括溶劑、周圍的溶質分子(仍然在溶液中，而不是在石墨表面的硼酸)，甚至是溶解的雜質，這些都不容易通過STM進行可視化，因?yàn)?/span>STM只能對表面結合的分子進行成像。因此，目前的主要挑戰是設計實驗或進行計算模擬，為進一步了解這一機制提供線索。Zhen-Feng Cai等人在這方面邁出了第一步，他們研究了反應對溶劑的依賴性。未來的研究還可能闡明反應中水分子的作用，畢竟水分子對解聚反應是至關重要的。
自1981年以來，STM的問世加強了我們對表面基本原子過程的理解，并且目前仍然是解決表面科學中各種問題的唯一分析工具。研究表明，STMs可以用來將原子或分子組裝成精確的納米結構，并操縱這些結構的化學狀態。但是，將這些實驗擴大到實際所需的數量是不可能的，因?yàn)檫@些反應所涉及的過程本質上是在原子規模。
這項研究提供了一個有趣的測試案例，以確定STM誘導的過程是否可以轉化為宏觀的規模。這將要求至少在微米尺度上產生同樣強的電場——這似乎是可行的，但仍然具有挑戰性。如果能夠?qū)崿F(xiàn)，這不僅能夠驗證所提出的機制，而且會成為將非傳統化學向宏觀世界無限靠近的里程碑。
參考文獻：

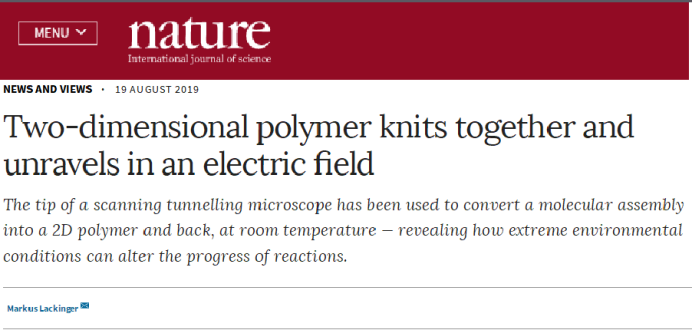

1. Markus Lackinger. Two-dimensional polymer knits together and unravels in an electric field. Nature. 2019
DOI：10.1038/d41586-019-02452-4
https://www.nature.com/articles/d41586-019-02452-4
2. Zhen-Feng, CaiGaolei Zhan*, Lakshya Daukiya, Samuel Eyley, Wim Thielemans, Kay Severin, Steven De Feyter*. Electric-Field-Mediated Reversible Transformation between Supramolecular Networks and Covalent Organic Frameworks. J. Am. Chem. Soc. 2019
DOI: 10.1021/jacs.9b05265
https://pubs.acs.org/doi/10.1021/jacs.9b05265
