沒有批判的科研氛圍，就沒有孕育健全學術的土壤，納米人原道專欄的初衷是讓論文回歸科研的本質，帶著論點是否清晰論據是否可靠的有色眼鏡去審閱論文，學習論文。終于，納米人原道專欄又和大家見面了。（原道專欄前七期，請查看文末鏈接）
原道專欄：第八期
表面增強拉曼光譜（Surface-Enhanced RamanSpectroscopy, SERS）通常把待測分子吸附在金或者銀納米結構表面，然后利用激光照射納米結構時產生的局域等離激元（或者稱為hot spot）來激發并增強吸附分子的拉曼信號，精度可以達到單分子水平，在生物醫學、環境探測方面有很大的應用潛力。SERS的強度取決于hot spot的電場強度，后者又取決于納米結構之間的距離。經過多年的發展，納米制備技術已經實現了約1 nm制造精度的超強hot spot，從而實現了可以產生重復和穩定的SERS信號的襯底。

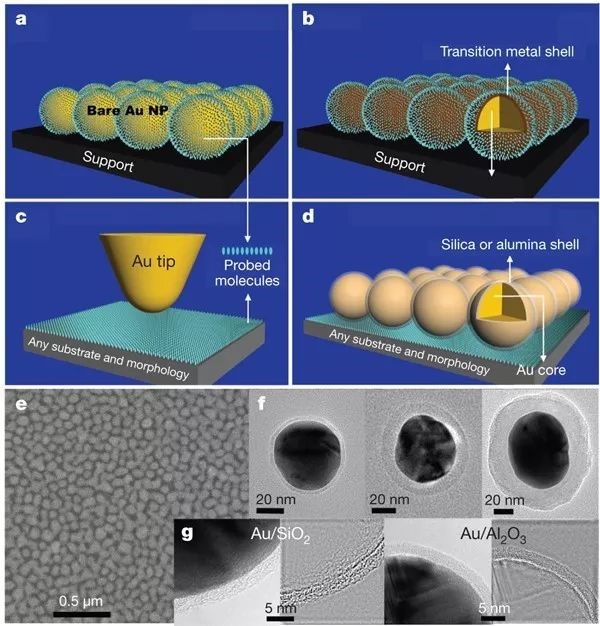

參考文獻：Li, J. F. et al. Shell-isolated nanoparticle-enhanced Raman spectroscopy. Nature, 2010, 464, 392–395.然而，單分子SERS實驗經常會觀察到信號閃爍(blinking)：SERS譜無論在圖譜還是峰強上都不穩定。例如，沉積在玻璃襯底上的銀納米粒子對，粒子之間的距離是不會改變的，從而hot spot的強度和電場分布也不會改變；但是吸附在粒子對hot spot里的單個分子發出的SERS信號卻隨時間變化。對于這種單分子信號閃爍的現象，目前有多種機理解釋：1）分子在粒子表面的吸附和脫吸，這在溶液中容易出現；4）粒子表面原子擴散從而導致高度局域的hot spot移動。這些機理發生在不同的時間尺度，不容易通過現有實驗手段全部觀察得到。現有文獻集中在前3種機理，特別是由Katherine Willets研究小組提出的第2種機理，通過超分辨拉曼顯微鏡得到詳盡研究并大量報道。最近，加拿大維多利亞大學Alexandre Brolo研究小組應用最新的Airyscan光電管探測器，實現了7nm的空間分辨率和每秒800,000幅成像（1.25微秒）的時間分辨率，得以觀察到單分子SERS過程中金屬粒子表面原子擴散行為。文章發表于最近一期的Nature Nanotechnology。如此前所未有的高分辨率儀器是這篇文章的一大亮點和技術突破。現有的拉曼光譜儀大多采用反射光柵來將拉曼信號展開為光譜，然后通過CCD或者CMOS來采集光譜。光柵展開會損耗拉曼光子，而CCD則只有毫秒級的讀取時間，因此這兩者組成的常規光譜儀限制了采集速度。

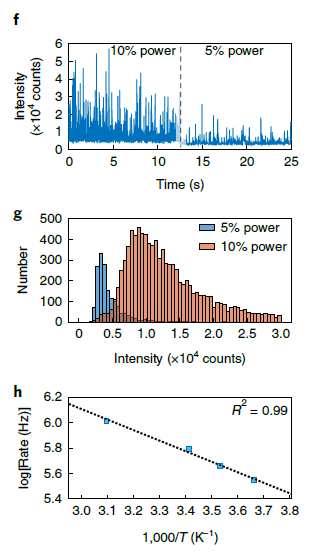

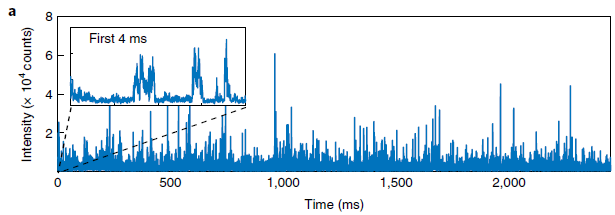

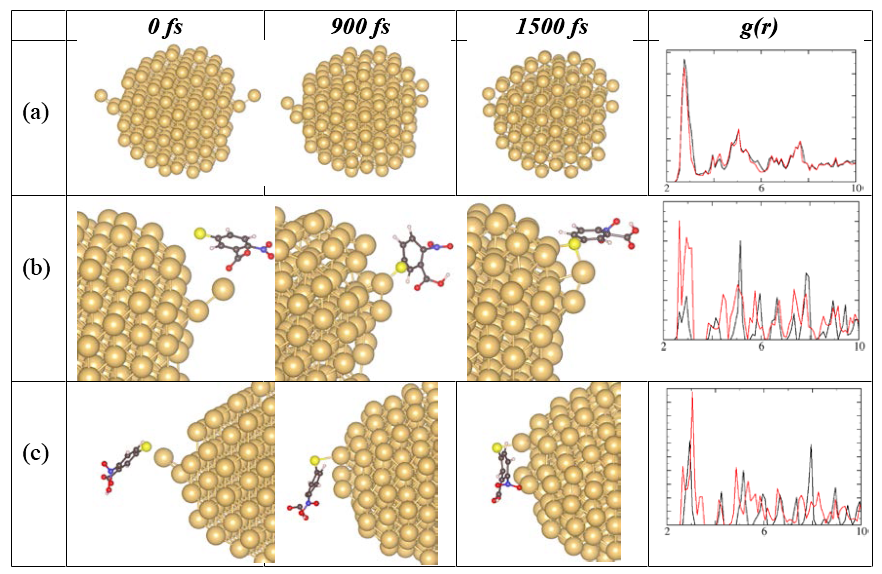

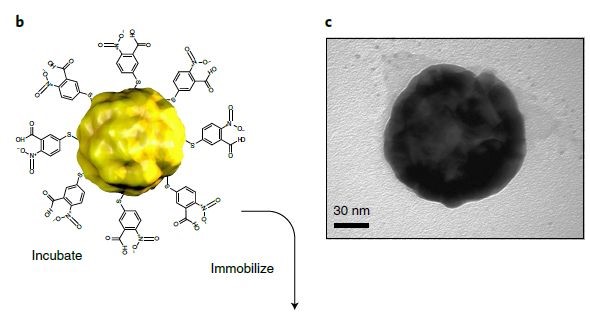

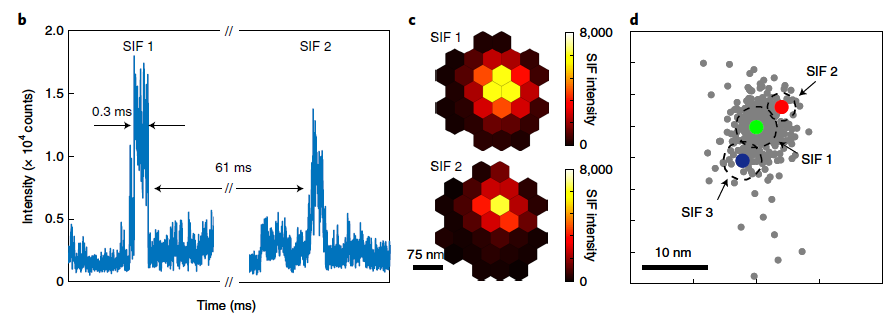

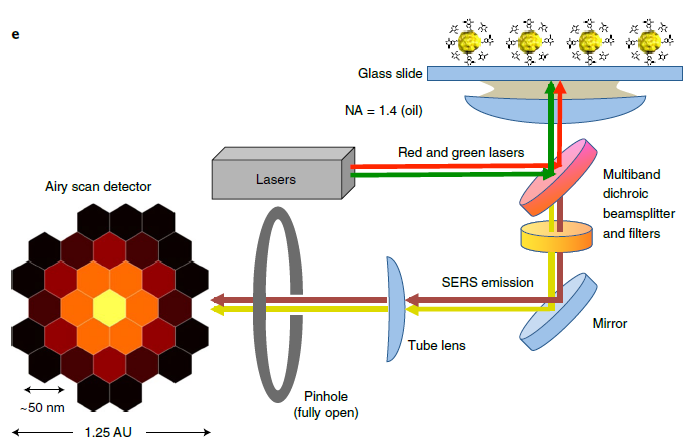

該文章中的儀器的光路中（圖1e），拉曼信號并沒有通過光譜儀采集，而是通過不同的濾鏡組合把入射光濾掉、并限制1150 - 1450 cm-1的拉曼信號進入微秒級讀取速度的Airyscan光電管(photomultiplier tube)探測器。在機理研究實驗設置方面，Lindquist等人采用的是SiO2 (core)-Ag (shell)納米粒子，這種納米殼層（nanoshell）粒子能夠通過單個粒子就實現單分子SERS。待測分子通過-SH在納米粒子表面形成單分子層（圖1b），杜絕了分子在粒子表面擴散移動的可能性。實驗是對著沉積在玻璃襯底上的單個粒子（圖1c）持續采譜得到時間分辨的拉曼光強（圖2a），并通過光電管的光強分布通過SERS 強度函數（SIF）模擬出信號的中心（圖2c）。實驗表明，即使對于被強硫鍵錨定在粒子表面的單分子，SERS信號中心仍然以平均5 nm/68 μS的速度在移動！在通過不同波長激光激發排除了電荷轉移的可能性后，Lindquist 等人將襯底在不同溫度（0、10、20、50°C）下、或者使用不同的激發光強（50、100 μW）采譜。發現信號出現的概率與溫度的關系符合阿倫尼烏茲方程（圖3虛線），并類推出在100 μW激光激發下的粒子表面溫度達到150°C，該溫度對應的能量差不多等于銀原子重構所需能量的兩倍。由此，Lindquist 等人推斷SERS信號中心的移動來自粒子表面的銀原子重構導致高度局域的hotspot移動。Lindquist等人隨后用原子動力學模擬該了重構過程（圖4）。總之，這篇文章介紹了世界上首個觀察到表面原子移動的實驗，但是文章能發表在Nat. Nano.，核心在于儀器而不是機理。在我看來，分析有不少漏洞存在，從頭到尾只有通過調光強和調較窄范圍中的溫度來驗證其“原子重構”理論，得到結論的過程并不嚴謹。如果文章投到JACS或者PRL這類低調嚴肅的頂刊，很可能會頂不住審稿人的問題而拒稿的。在拉曼光譜領域里，圖譜分辨率和采譜速度是難以兼備的，歸根結底是受制于量子力學上的不確定原理。這篇文章其實是犧牲了圖譜分辨率來達到了采集速度上的優異，因為儀器性能上的出色而被Nat.Nano.采用。
筆者知識見解有限，如有錯誤或更多觀點，歡迎交流和指正！
1. Nathan C. Lindquist etal. High-speed imaging of surface-enhanced Raman scattering fluctuations from individual nanoparticles. Nature Nanotechnology 2019.https://www.nature.com/articles/s41565-019-0535-62. Danielle M. McRae, Fran?ois Lagugné-Labarthet. In search of the hot spot. Nature Nanotechnology 2019.https://www.nature.com/articles/s41565-019-0540-9
專欄介紹：原道專欄是在納米人學術委員會鼓勵和支持下開辟的一個特色學術專欄，旨在深入挖掘頂級期刊論文中的良與莠，讓論文回歸科研的本質，引導更加深入的科研。欄目稿件包括但不限于對灌水文章的批評，對優質文章的贊賞，。總之，只要是和科研有關的深度解讀文章，都在我們的接收之列！歡迎投稿。
投稿郵箱：inanoer@163.com
>>>推薦閱讀<<<
原道專欄第1期：你真的會讀文獻嗎？看看別人是怎么解讀這篇Nature子刊的！
原道專欄第2期：在別人的Science里，流自己的淚！
原道專欄第3期：MOF碳化變形記-好故事都是從意外開始！
原道專欄第4期：15年后，Ta3N5光催化全解水終于實現！
原道專欄第5期：真假石墨烯！
原道專欄第6期：一篇敢講真話的文章，不知道又要喚醒多少裝睡的人！
