第一作者：周楠

通訊作者：楊如森，翟天佑

通訊單位：西安電子科技大學，華中科技大學

核心內容：

1. 總結了二維非層狀材料最新的研究進展，包括種類和晶體結構，最新發展的合成方法及生長機制，及其在電子、光電子、催化和能量存儲方面的應用。

2. 提出了二維非層狀材料未來的研究重點和面臨的挑戰。

綜述背景

二維材料因展現原子級厚度晶體的特性而在納米電子、光電子、催化和傳感等領域有廣闊的應用前景。根據晶體結構的不同，二維材料可分為兩種類型：層狀材料和非層狀材料。二維層狀材料因?qū)訝畹木w結構而容易獲得，目前已經研究的相對透徹。

非層狀材料雖然數量眾多，性能豐富，二維尺度的非層狀材料也展現出巨大的應用潛力（例如：因表面不飽和的化學鍵誘導產生的高活性的表面，超薄的厚度誘導產生的獨特的電子態。），但是，非層狀的晶體結構特點使其二維結構制備困難，從而限制了相關研究！該類材料研究的開展將極大地提高我們對二維非層狀材料物理現象的認識和促進新型器件的開發。

綜述簡介

有鑒于此，華中科技大學翟天佑課題組和西安電子科技大學楊如森課題組綜合了近年來二維非層狀材料最新發展的種類、合成方法和應用，重點介紹了基于化學氣相沉積法（CVD）的范德華外延生長法、空間限域法及自限制外延生長法。最后，對于二維非層狀材料未來的研究方向，給出了他們的見解。

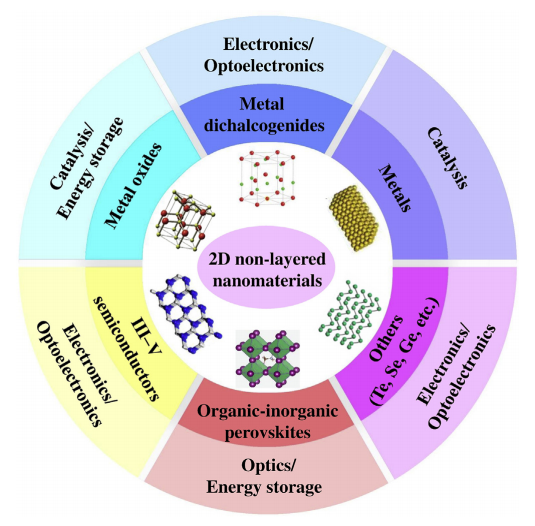

圖1. 二維非層狀材料種類、晶體結構和應用。

要點1：二維非層狀材料的種類及晶體結構

不同于二維層狀材料，二維非層狀材料晶體內部不存在層狀結構，所有的原子均通過化學鍵連接。主要包括金屬硫?qū)倩衔铮⒔饘佟⒔饘傺趸铩II–V族半導體、有機-無機復合鈣鈦礦及其它（圖2）。

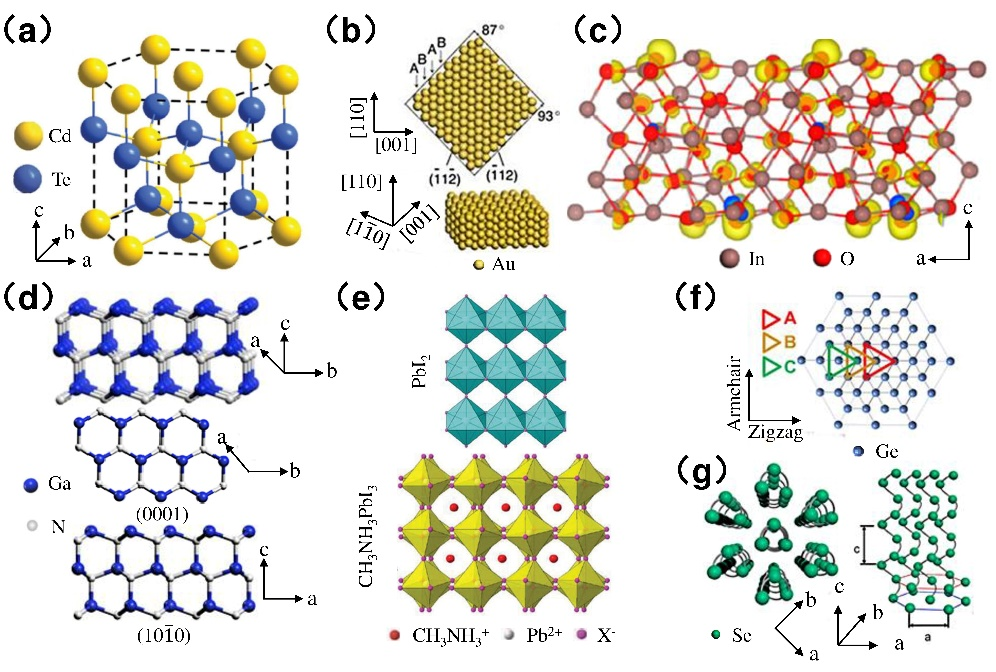

圖2. 二維非層狀材料CdS、Au、In₂O₃、GaN、CH₃NH₃PbI₃、Ge、Se的晶體結構示意圖。

要點2：二維非層狀材料的制備

2.1. 二維非層狀材料制備的難點

由于各向同性化學鍵的存在，非層狀晶體通常呈現出特定的三維形態，以降低系統的能量、保持系統的穩定性。然而，當非層狀晶體的厚度減少至單原子層或少數原子層的厚度時，表面將暴露一層不飽和的懸掛鍵，這將阻礙其二維結構的制備。另外，非層狀材料和襯底之間存在較大的晶格失配度，也增加了二維結構的制備難度。總之，二維非層狀材料的制備面臨著巨大的困難和挑戰。最近，科研工作者提出了一系列有效的方法實現了非層狀材料二維結構的合成。

2.2. 濕化學合成法

濕化學合成法代表了一類通過液相中的化學反應制備二維材料的方法，通常依賴表面活性劑或高分子來確保材料的各向異性生長，包含二維模板合成法（圖3），膠體模板合成法，水熱/溶劑熱合成法和自組裝合成法等。該方法具有產率高，成本低，可控性強等特點，被認為是制備厚度可控的二維非層狀材料的有效途徑。

同時，該方法獲得的二維產物易分散在有機溶劑或水中，所以適用于液相中的各種應用。然而，由于聚合物或有機物的參與，獲得的二維產物通常具有結晶質量差、尺寸小（低于1微米）、殘留雜質多的特點，這不利于性質的探究和器件性能的表征，為二維非層狀材料的進一步應用帶來了巨大的阻力和挑戰。

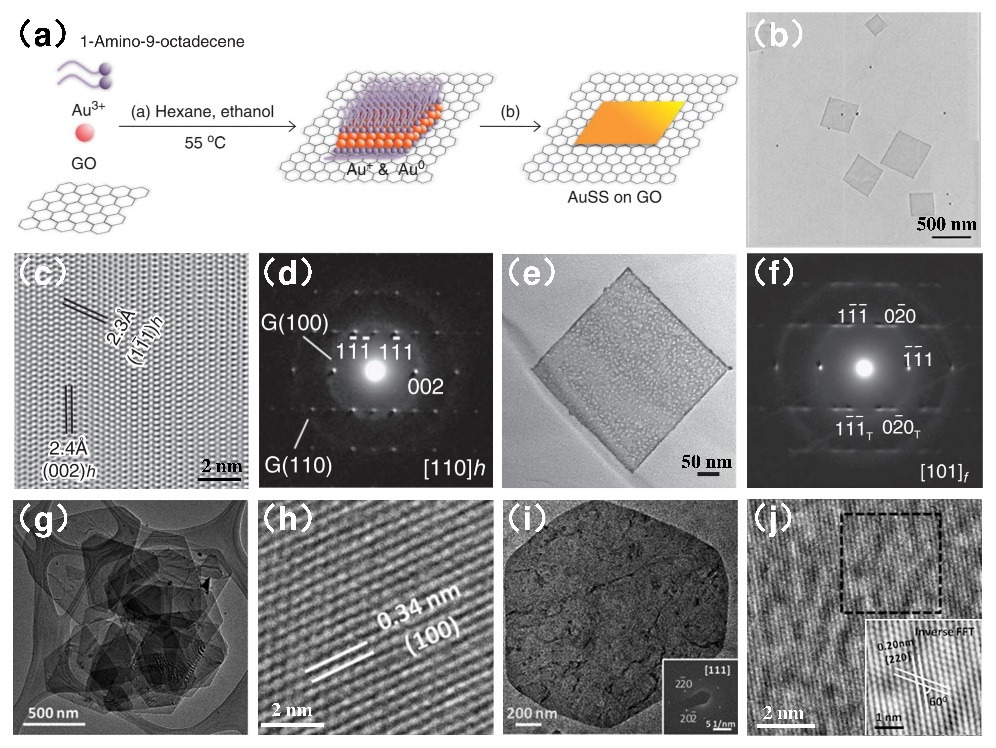

圖3. 通過二維模板合成法制備的二維非層狀A(yù)u和Cu_2-xSe納米片。

2.3. 優化的化學氣相沉積法——范德華外延生長法、空間限域CVD法及自限制外延生長法

原理上，塊體的非層狀材料是熱力學穩定的，因此，打破熱力學平衡態，引入動力學的可控性將是獲得二維非層狀材料的有效方法。所謂的優化的CVD法正是通過抑制熱力學生長和引入動力學生長來實現二維非層狀材料的制備。在該策略中，二維結構的制備通常需要滿足以下兩個條件：（1）通過精確調控生長參數、構筑限域空間或引入外來元素來實現動力學控制，最終完成非層狀材料的各向異性生長。（2）采用沒有懸空鍵的襯底來提供鈍化的生長面，例如層狀二維材料或云母，可以促進非層狀材料的二維平面生長，有效避免晶格失配的問題。

基于CVD的范德華外延生長法是通過精確調控生長參數和引入合適的外延襯底來實現非層狀材料的各向異性生長。與傳統的外延生長法不同，二維材料和基板之間不要求嚴格的晶格匹配，且表面無懸空鍵的襯底有利于吸附原子沿基底遷移和二維材料的橫向生長。精確控制生長參數，有助于調整生長速度實現二維結構的生長。此外，當采用二維層狀材料作為生長襯底時，該策略還可用于制備界面干凈，晶向和堆疊方式可控的范德華異質結。

目前，科研工作者已經成功制備了二維非層狀的Te（圖4a-b）和Pb_1-xSn_xSe（圖4c-d）納米片、Pb_1-xSn_xSe-BN（圖4e-f）、PbS-Graphene（圖4g-h）和CdS-MoS₂（圖4i-k）異質結等。然而，在外延生長過程中，二維材料沿垂直方向和水平方向的生長是同步的，因此，難以獲得同時具有大尺寸和超薄厚度的產物。厚度問題的存在限制了其潛在應用的探索，急需開發其它策略以制備超薄的二維非層狀材料。

圖4. 通過范德華外延生長法制備的二維非層狀的Te和Pb_1-xSn_xSe納米片，Pb_1-xSnxSe-BN、PbS-Graphene和CdS-MoS₂異質結。

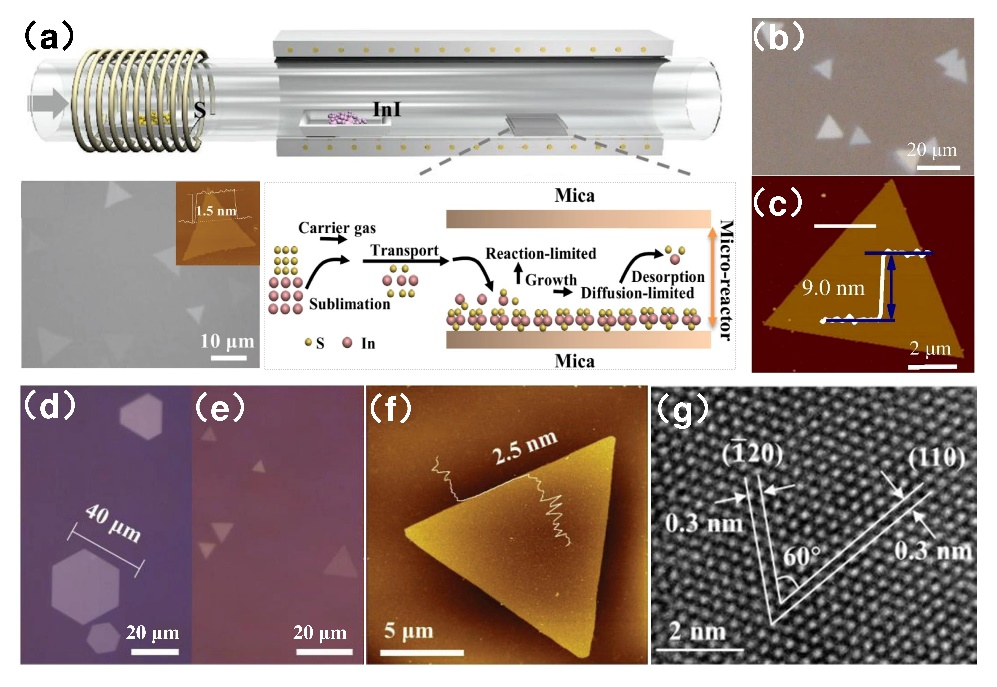

圖5. 通過空間限域CVD法成功制備的二維In₂S₃，Ga₂S₃和Cr₂S₃納米片。

隨后，翟天佑課題組提出了空間限域CVD法，該方法采用兩個堆疊的云母襯底構建的限域空間來降低前驅體的擴散速度和濃度，因此二維產物的生長速率將受到前驅體擴散速率和反應速率的限制。在合適的云母間距下，擴散速率和反應速率達到平衡，最終將獲得具有規則形貌和超薄厚度的產物。

因此，無懸掛鍵的云母構筑的限域空間加速了樣品的水平生長并抑制了其垂直生長，有效的調節其反應機制為動力學控制，有助于獲得理想厚度的非層狀二維材料。與范德華外延生長法相比，空間限域CVD法更容易控制二維材料的形貌和結晶度。目前，他們通過該方法已成功制備了二維非層狀的In₂S₃（圖5a）、Ga₂S₃（圖5b-c）和Cr₂S₃（圖5d-g）納米片。

除了上面提到的空間限域CVD策略外，翟天佑課題組還提出了自限制外延生長法。將外來元素（如銦（In）或鹵化物（NaCl））引入反應體系來限制特定晶面的生長，從而實現二維非層狀材料的制備。以二維CdS納米片為例來說明生長機制，引入的外來元素In傾向于在CdS晶體的（0001）表面成鍵，形成的In-S的界面扭曲效應限制了晶體沿[0001]的生長。

因此，自限制外延生長法需要具有化學惰性表面的襯底來實現外延生長，還需要引入特定的外來元素來抑制垂直生長。目前，他們通過該方法已成功制備了二維非層狀的CdS（圖6a-e）和Ge（圖6f-h）納米片。總之，該策略的提出，加深了大家對二維非層狀材料生長機制的理解，為超薄二維非層狀材料的各向異性生長開辟了一條新途徑，加速了二維非層狀材料時代的到來。

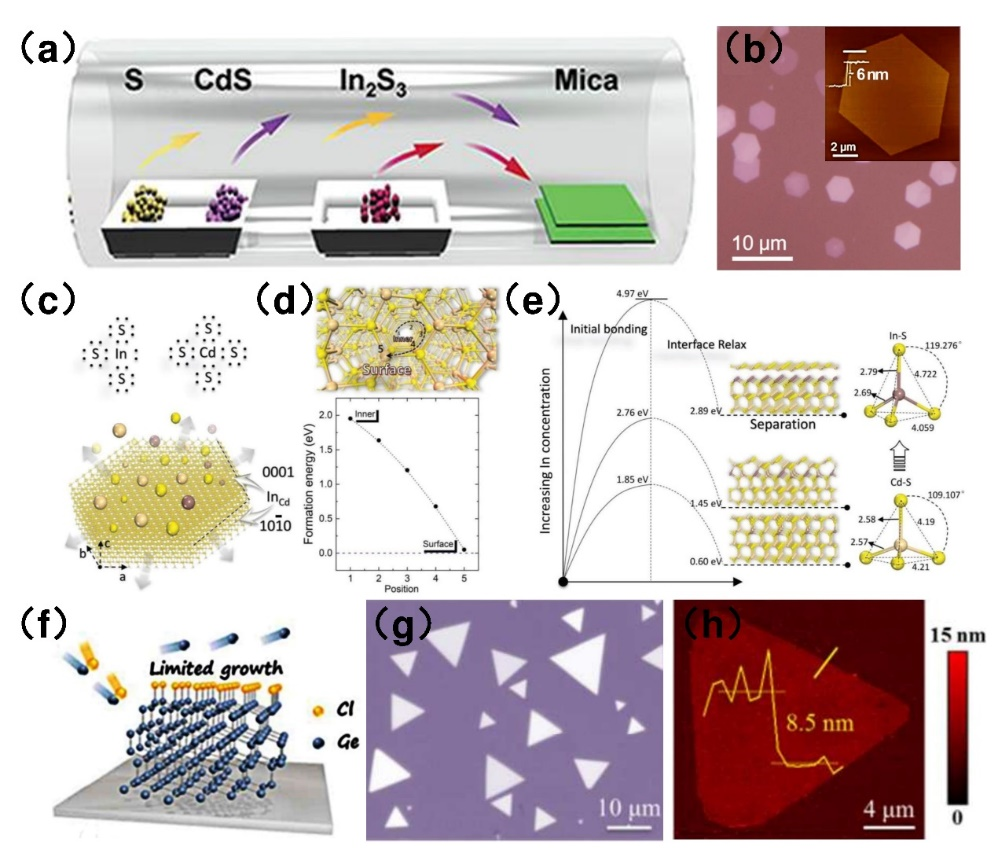

圖6. 通過自限制外延生長法成功制備的二維非層狀的CdS和Ge納米片。

要點3：二維非層狀材料的應用

由于二維平面結構和量子限域效應，二維材料具有優秀的物理、化學、光學、電學性能和廣闊的應用前景。此外，由于各向同性的晶體結構，二維非層狀材料表現出更高的表面活性和更強的量子限域效應，從而產生更獨特的性能和更巨大的應用潛力。二維非層狀材料最具代表性應用包括電子、光電子、催化和能量存儲等領域。

二維非層狀材料由于獨特的電子結構和量子限域效應而展現出優異的電學性能。最近，付磊課題組基于二維GaN納米片構筑了場效應晶體管，證實該材料具有n型導電性，優秀的電子遷移率（160 cm² V^?1 s^?1）和高開關比（~10⁶）（圖7a-c）。翟天佑課題組基于20 nm Ge納米片成功構建了光電晶體管，并采用 ~20 nm的HfO₂鈍化層來優化器件性能，證明二維Ge 納米片具有p型導電性和優秀的空穴遷移率（263 cm² V^?1s^?1）（圖7d-f），超過多數已存在的二維材料。另外，胡平安課題組表明二維CuInSe₂納米片具有較高的載流子遷移率（180 cm²V^?1 s^?1）（圖7g-i），該值接近二維WSe₂納米片的遷移率。

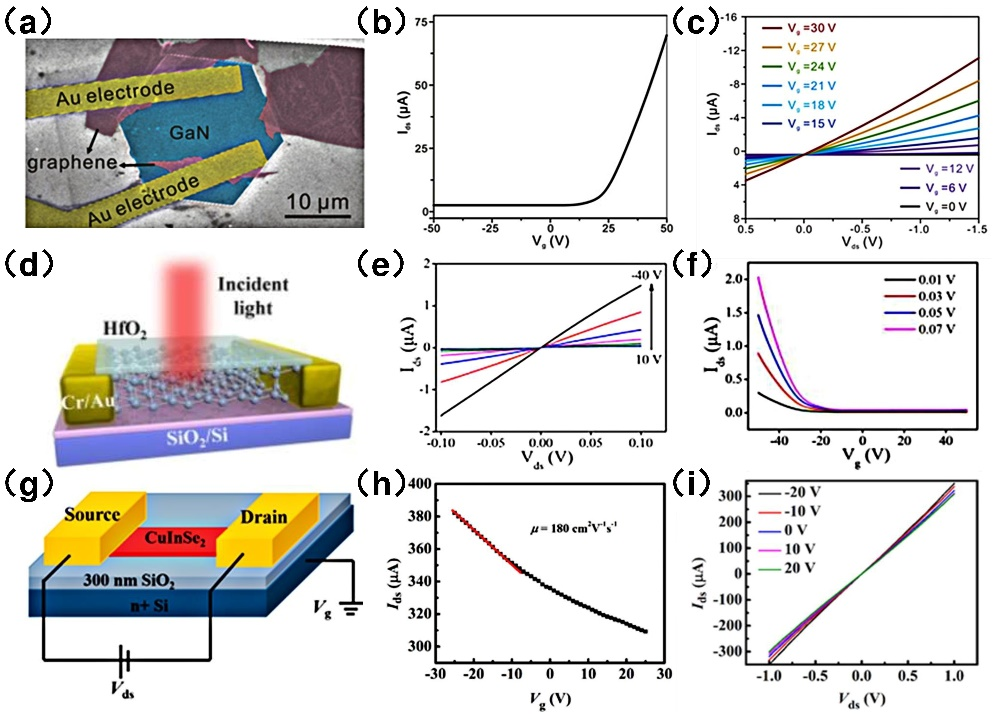

圖7. 二維非層狀材料GaN、Ge、CuInSe₂在場效應晶體管領域的應用。

二維非層狀半導體具有優秀的光電性能，包括較高的光吸收系數，高度可調的帶隙及較強的光—物質相互作用，被廣泛應用于光電探測領域。二維非層狀的金屬氧化物通常展現出優秀的紫外響應，如TiO₂、ZnO、Co₃O₄和WO₃納米片。在325 nm紫外光的照射下，上述氧化物對應的光探測器表現出較高的光電流密度（mA cm^-2數量級），較高的穩定性和較快的響應速度（圖8a-c）。

最近，翟天佑課題組證實了基于二維CdS納米片的光電探測器具有優異的可見光響應。在400 nm光的照射下，該器件展現出優秀的響應度（0.18 A W^?1）、開關比（10³），探測率（2.71×10⁹ Jones）和較高的外量子效率（55.87%）（圖8d-f）。何軍課題組報道了基于二維CdTe納米片的光電探測器，在473 nm激光的照射下，該探測器表現出較高的探測能力（1.02×10⁹），超低的暗電流（≈100 fA），和超快的響應速度（響應時間約為18.4 ms，衰退時間約為14.7 ms）（圖8g-i）。

圖8. 二維非層狀材料WO₃/Co₃O₄/ZnO/TiO₂、CdS、CdTe納米片在光電探測器領域的應用。

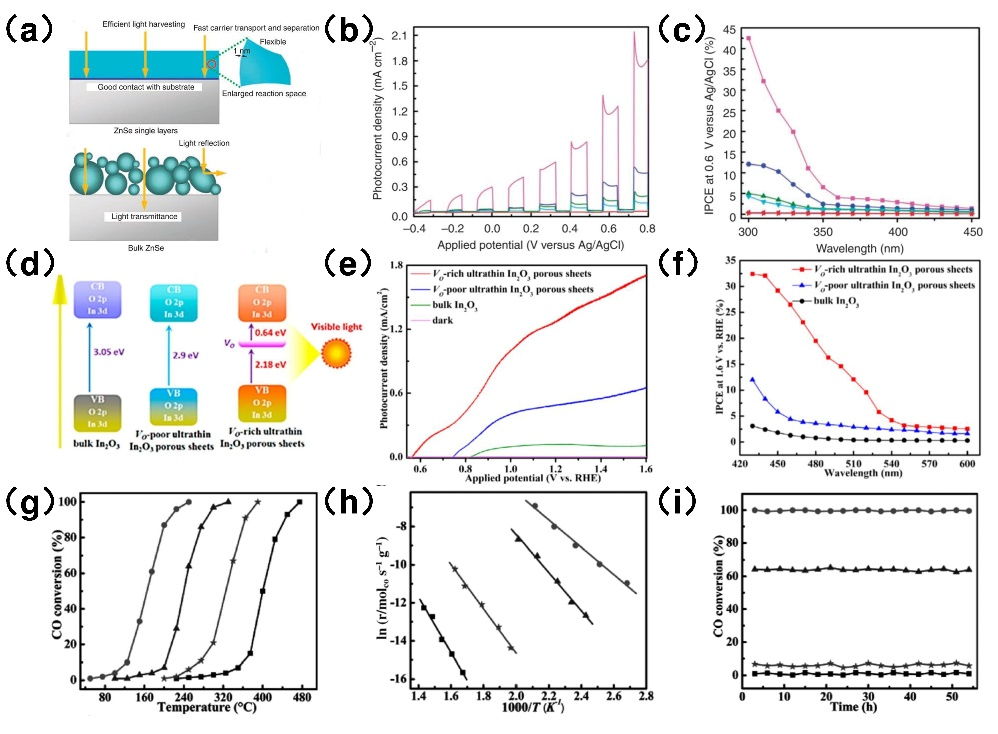

圖9. 二維非層狀材料ZnSe、In₂O₃（富含氧缺陷）、SnO₂納米片在催化領域的應用。

催化反應通常局限于納米材料的表面或近表面。同時，二維材料具有超高的比表面積、較短的電子擴散路徑和較好的結構穩定性，因此，適用于表面催化領域。此外，二維非層狀材料表面不飽和的懸浮鍵可以為催化提供大量的活性位點，進一步提升催化性能。近年來，二維非層狀材料被證實在各種催化過程中具有高效的催化性能。

謝毅課題組證實了非層狀的ZnSe單層在光催化水解過程中具有較高的光電流密度（2.14 mA cm^-2）和光電轉換效率（42.5%），該優秀的性能歸因于較高的結構穩定性和表面畸變引起的獨特電子結構（圖9a-c）。謝毅課題組還提出基于富含氧缺陷的In₂O₃納米片的器件具有較強的光電流（1.73 mA cm^-2）。證實了該催化性能的提高與氧空位缺陷引起的缺陷能級有關，氧缺陷賦予In₂O₃納米片窄帶隙和高載流子濃度，有助于提升材料的可見光捕獲能力和水解效率（圖9d-f）。0.66 nm的SnO₂納米片（表面原子占有率40%）被證實具有優秀的CO催化性能，包括降低的表面活化能（59.2 KJ mol^-1）和全轉換溫度，其催化性能的改善緣于高比例的表面原子和較大的比表面積（圖9g-i）。

二維非層狀納米片因具有超高比例的表面原子和低配位原子，增強的載流子遷移率和導電性，適用于表面依賴的電化學反應。超級電容器因具有壽命長，充電速度快和功率密度高等特性在能量存儲器件中引起了特別的關注。最近，張忠華課題組證實基于超薄多孔NiO納米片的超級電容器表現出超高的比電容（2504.3 Fg^-1），優秀的倍率性能和循環穩定性（高達4500次循環），這歸功于獨特的器件結構設計，超高的比表面積，有效的電解質擴散和電荷轉移。

除超級電容器外，鋰離子電池是另外一種高效的儲能裝置。由于較高的結構穩定性，較大的電極-電解質接觸界面，大量的活性位點和較短的離子-電子擴散距離，超薄二維非層狀材料被認為是新型的電極材料。最近，Soojin Park課題組證實碳涂層的Si納米片陽極表現出優秀的鋰儲存性能，包括較高的可逆容量(0.5 C容量為 865 mAh g^?1)，優秀的循環性能（500次循環后保持率為92.3%）和倍率性能（20 C容量為2 C容量的60%）。

小結

二維非層狀材料是二維材料的重要組成部分，因二維非層狀的晶體結構及高活性的表面而表現出許多優異的性能，近些年來受到研究者的關注。為加深其研究，拓寬其應用，科研工作者經過多年的努力，目前已經實現了少部分二維非層狀材料的制備。

未來的研究方向包括：（1）發展高效的表征技術和理論計算方法，深入理解二維非層狀材料的生長機制，從而開發出高效的制備方法，實現二維非層狀材料可控制備；（2）制備基于二維非層狀材料的復合材料和異質結，從而實現新特性；（3）研究二維非層狀材料的維度、缺陷、晶相及結構對其性能和應用的影響，從而調節其性能并拓展其應用范圍。

參考文獻

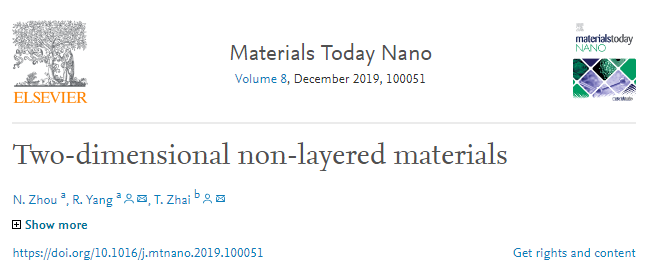

N. Zhou, R. Yang, T. Zhai, Two-dimensionalnon-Layered materials, Materials Today Nano, 2019, 100051.

DOI: 10.1016/j.mtnano.2019.100051

https://www.sciencedirect.com/science/article/pii/
