第一作者：肖凱
通訊作者：肖凱
通訊單位：德國馬普膠體界面研究所（MPIKG）
核心內容：
1. 系統闡述了納米流體中的離子傳輸特性，系統總結了離子傳輸在能源轉化與存儲領域的應用。
2. 詳細歸納了離子被動傳輸用于鹽差能源的收集。
3. 詳細歸納了光驅動離子主動傳輸（離子泵）的種類，工作原理，及在太陽能轉化方面的應用。
4. 簡要討論分析了離子傳輸用于能源轉換的優缺點，并對“離子能源”在清潔能源領域的機遇和挑戰進行了展望。
離子傳輸?shù)哪茉大w系
清潔能源是現代社會發展所面臨的巨大挑戰之一，如何獲取足夠的，可持續的，無污染的能源是制約工業化進程的重要因素。在眾多人類已經開發的清潔能源中，太陽能是當之無愧的“取之不盡，用之不竭”的清潔能源，并且是其他清潔能源的來源，如蘊藏在海水/河水濃度差中的巨大的鹽差能。現階段，對于太陽能的收集主要利用半導體光伏器件，而對于鹽差能的收集依舊很難達大規模工業化級別的應用。因此，我們需要新的手段實現安全，低成本的清潔能源收集。
大自然經過億萬年的進化為我們提供了獨特的視角：可控的離子傳輸可用于清潔能源的收集。如綠色植物中的光驅動質子泵是其光合作用必不可少的環節，很多古生菌直接通過光驅動質子泵產生的化學勢能合成ATP；再比如，電鰻通過可控的Na+, K+離子傳輸可以產生高達上百伏的電壓。因此，如何在生命體外實現精確可控的離子傳輸并用于清潔能源收集受到了廣泛關注（Nat. Rew. Chem. 2017, 1, 0091；Nat. Rev. Mater. 2019,4, 588–605）。
綜述簡介
在其前期可控離子傳輸及能源轉換工作的基礎上，馬普所的肖凱博士，Markus Antonietti教授和中科院理化所的江雷院士合作，對納米流體中離子的可控傳輸及能源轉換進行了總結。該綜述系統總結了納米流體中的離子傳輸特性，分別闡述了離子被動傳輸用于鹽差能源收集，離子主動傳輸用于太陽能收集，最后對該領域的發展進行了總結和展望（圖1）。

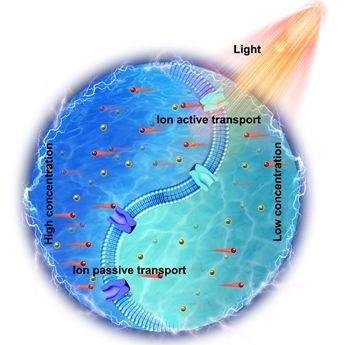

圖1. 基于離子傳輸?shù)哪茉崔D(zhuǎn)換示意圖：光驅動的離子主動傳輸（離子泵）和濃度差驅動的離子被動傳輸。
要點1：固態納米通道/多孔膜內離子可控傳輸?shù)幕驹?/span>
該綜述首先簡要?dú)w納總結了固態納米通道/多孔膜內離子可控傳輸?shù)幕驹恚?包括雙電層理論，限域納米通道內雙電層重疊及電勢分布，根據孔徑及電荷不同的離子電流產生的幾種模式，離子選擇性和離子整流性及其對“離子能源”的影響（圖2）。

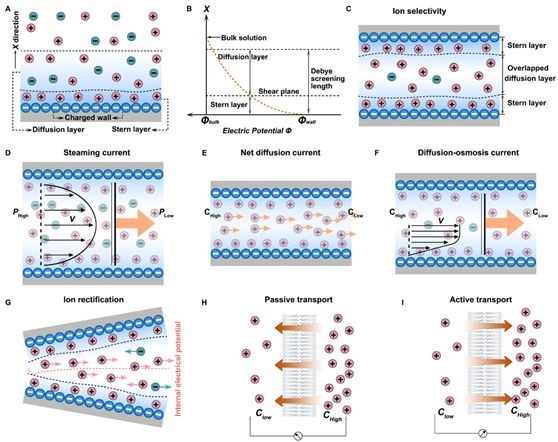

圖2. 固態納米通道/多孔膜內離子可控傳輸?shù)幕驹怼-C. 帶電表面或者通道內的雙電層理論；D-F. 離子在通道內的擴散類型；G. 離子整流性；H-I. 離子主動傳輸和被動傳輸示意圖。
要點2：離子被動傳輸用于濃差能源轉換。
接著，該綜述重點敘述了離子被動傳輸用于濃差能源轉換（圖3）。濃差能源廣泛存在于自然界內及我們的工業體系，如海水/河水濃度差，海水淡化廠內的殘余高濃度鹽溶液等。本部分基于不同納米流體體系分成1D納流體（包括nanoporetube/nanopore/nanochannel），2D納流體（主要包括layered membrane），3D納流體（主要包括organic/inorganic/polymerporous membrane）。對影響濃差能源密度和效率的因素進行了歸納總結的同時，提出了其面向工業化的一些準則和標準。

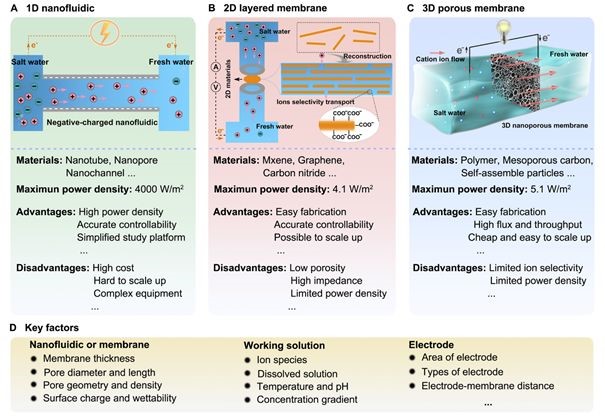

圖3. 離子被動傳輸用于濃差能源轉換。A. 基于1D納流體的濃差能源轉換收集體系；B.基于2D納流體的濃差能源轉換收集體系；C. 基于3D多孔膜納流體的濃差能源轉換收集體系；D. 影響濃差能源轉換體系的關鍵因素。
要點3：離子被動傳輸用于濃差能源轉換。
然后，該綜述又重點敘述了離子主動傳輸（離子泵）用于太陽能收集（圖4）。由于其在能源轉換及可控釋放領域的重大作用，仿生光驅動離子泵一直以來廣受關注，卻進展緩慢。本部分將已被成功制備的仿生光驅動離子泵歸納為三種模式：光誘導電荷分離模式，光誘導分子異構化模式，固態納米孔模式（圖4）；并根據起工作原理的不同，提出三種不同的仿生光驅動離子泵：贗離子泵，化學離子泵， 物理離子泵 （圖5）。

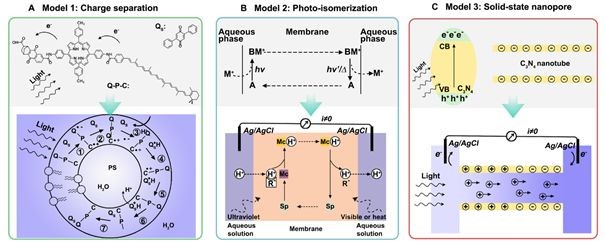

圖4. 離子主動傳輸（離子泵）用于太陽能轉換。A. 基于光響應分子電荷分離的光驅動離子泵；B. 基于光響應分子結構異構化的光驅動離子泵；D 基于有機/無機半導體納米結構的光驅動離子泵。

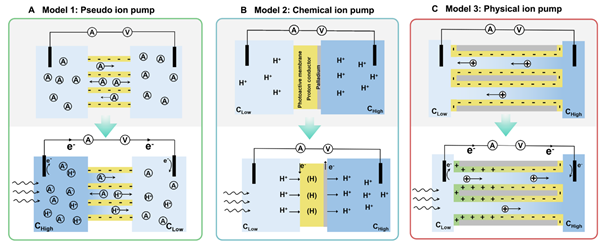

圖5. 離子主動傳輸（離子泵）的類型。A. 贗離子泵；B. 化學離子泵；C. 物理離子泵.
要點4：整合的離子能源體系
最后，該綜述詳細討論了“離子能源”的優缺點，并闡述了其潛在的應用模式：即將離子主動/被動傳輸相結合的綜合能源體系（圖6）。

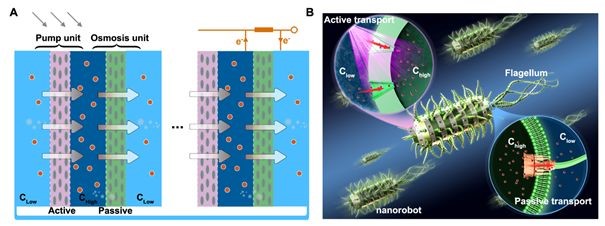

圖6. 整合的離子能源體系示意圖。A. 基于離子傳輸?shù)奶柲茈姵兀籅. 基于離子能源的仿生納米機器人。
小結
該綜述討論了“離子能源”工作的原理，分類，及其在未來能源轉化與存儲領域的重要前景，并展望了“離子能源”的機遇和挑戰。將離子主動/被動傳輸相結合的綜合能源體系可大幅提升其能源密度和效率，進一步還可以實現能源的原位存儲（如通過模仿ATP的產生），實現清潔高效的“離子能源”。
參考文獻

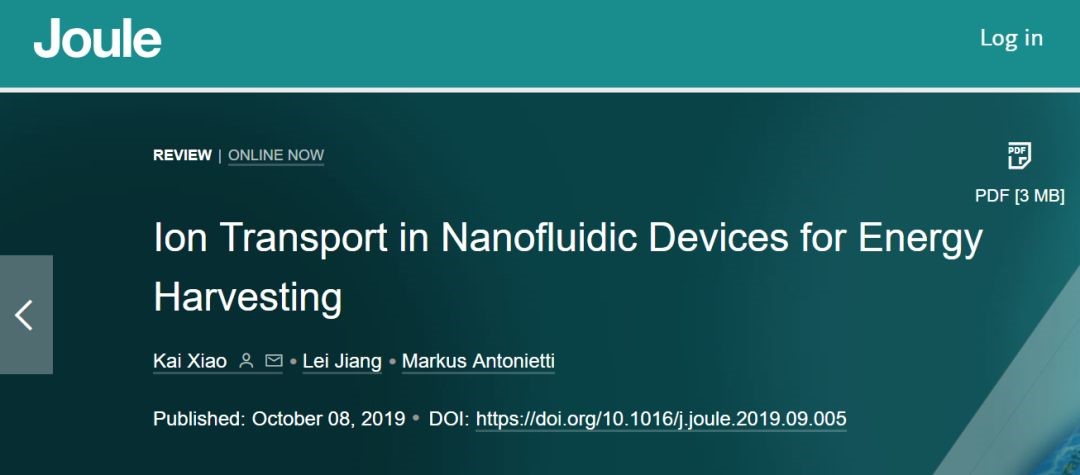

Kai Xiao, Lei Jiang, andMarkus Antonietti. Ion transport in nanofluidic devices for energy harvesting. Joule.2019, DOI:10.1016/j.joule.2019.09.005.
https://www.cell.com/joule/fulltext/S2542-4351(19)30465-9
