第一作者：劉敬源，杲祥文，GarethO. Hartley
通訊作者：Lee R.Johnson，Peter Bruce
通訊單位：諾丁漢大學，牛津大學

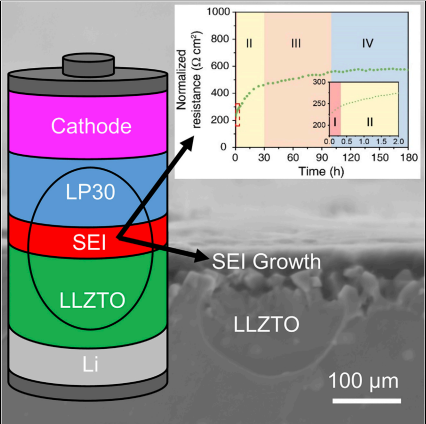

研究亮點：
1. 固體電解質可用來保護液體電解液電池中的鋰金屬負極。
2. 證實了Li6.5La3Zr1.5Ta0.5O12/LP30接觸會生成一個由碳酸鋰，氟化鋰，氧化鋰等等構成的界面層，引起電阻增加。
前言
當下對更高能量密度電池的需求引發了人們開發下一代鋰電池的濃厚興趣，除卻少數例外，多數下一代鋰電池體系都需要應用到金屬鋰負極。由于金屬鋰負極會和液態電解液發生反應，因此目前廣泛認為，若要應用金屬鋰負極，則很可能需要在其上加入固態電解質作為保護層。石榴石型固態電解質，Li6.5La3Zr1.5Ta0.5O12(LLZTO），是已知的為數不多的能在與金屬鋰負極接觸時保持穩定的固態電解質之一，因此是作為金屬鋰負極保護層的一個有力候選。在一個應用固態電解質保護金屬鋰負極的體系中，固態/液態電解液界面的行為至關重要。
Bruce團隊研究成果表明LLZTO電解質與傳統的鋰離子電池所用碳酸酯類液態電解液之間不能保持良好的穩定接觸，隨著時間的增加，兩者的接觸界面會生成一個新的由碳酸鋰，氟化鋰，氧化鋰等等構成的界面層，使接觸電阻顯著增長，其高阻抗特性將會給電池體系帶來巨大的極化，在5 mA cm-2的電流密度下，其帶來的極化將高達3 V。實際應用中固態電解質的厚度一般不大于10 mm，因而固態電解質本身所帶來的極化為16 mV，這甚至不足界面層所引起極化的1%，這也揭示了研究固液界面的必要性。因此，該工作的結果對于應用LLZTO于液態電解液中的準固態體系有著一定指導意義。
鋰陶瓷類材料
人們開始重新關注導鋰陶瓷類材料，原因有二：一是其作為固態電解質在固態電池中的應用，另一個則是其作為金屬鋰負極的保護層的用途。其中第二種用途，通過將導鋰陶瓷類材料作為金屬鋰的保護層，可以推動依賴金屬鋰負極的體系，包括鋰硫電池和鋰氧氣電池的應用。因為金屬鋰負極與液態電解液接觸所形成的SEI膜不穩定，會帶來電池循環性能的下降和安全風險，所以人們花費諸多精力來開發全固態電池，利用固態電解質代替液態電解液來克服這一問題。然而在固態電池中，諸多正極材料和固態電解質的接觸問題未能得到很好地解決，如固態電解質的電化學不穩定性，正極材料的膨脹和正極/固態電解質的接觸喪失等問題。不少研究通過引入固態電解質保護金屬鋰負極，同時引入液態電解液來浸潤正極材料，可以同時兼顧到正極/固態電解質的接觸問題和金屬鋰負極/液態電解質不穩定的問題。
理論上來說，這一設計使將金屬鋰運用到現有的液態電解液體系中的愿望變得可行。目前大量的研究集中在解決金屬鋰/固態電解質的接觸界面問題，對于導鋰陶瓷/液態電解液的接觸界面則鮮有關注，而這一界面對于能否成功應用導鋰陶瓷作為金屬鋰的保護層是至關重要的。前人的研究提到，在固態/液態電解液的界面上存在一個接觸電勢，因此該界面的動力學特性由鋰離子的脫溶劑化，在陶瓷表面的吸附和進入陶瓷晶格內三個步驟所決定。然而，近期研究表明這一過程比之前報道的更加復雜，且可能帶來很高的阻抗。存在于該界面的阻抗會給電池帶來很高的內阻，進而影響負極的性能。因此，研究這一界面的重要性和挑戰不亞于對金屬鋰/固態電解質的研究。
石榴石型固態電解質
前人曾研究過導鋰陶瓷La0.55Li0.35TiO3 和Li1+xAlxGe2-x(PO4)3的液態/固態電解液界面行為，但是，由于這兩者與金屬鋰負極的反應活性，它們都不太可能被應用到實際的電池體系中去。在所有已知的固態電解質中，石榴石型固態電解質，特別是Li6.5La3Zr1.5Ta0.5O12(LLZTO），在熱力學上對金屬鋰是最穩定的，因此也被廣泛認為是最有可能作為實際電池中作為金屬鋰保護層的材料。因此，研究石榴石型固態電解質和非質子液態電解液的接觸就顯得至關重要。
成果簡介
鑒于此，Bruce教授團隊就此開展了LLZTO和一種典型的液態電解液——LP30（1M LiPF6溶解于碳酸乙烯酯：碳酸二甲酯=1:1 v/v混合溶劑中）的接觸界面，并且發現由于生成了一層包含Li2O, LiF, PFy and Li2CO3成分的新相，在LLZTO/LP30界面上的電阻隨接觸時間而增長，在接觸150小時后界面電阻穩定在580 Ω cm2-左右。在5 mA cm-2的電流密度下，它會導致一個大約3V左右的電壓降，這對于一個開路電壓在3-4V左右的電池體系來說是難以接受的。這一發現也證明了抑制固態/液態電解液接觸界面的反應對于金屬鋰保護層的設計方案是十分關鍵的。
要點1：四電極體系測試揭示界面阻抗變化趨勢
該工作采用了如圖1a所示的四電極體系，在測量固態/液態界面阻抗的同時避免了來自電極本身的阻抗影響，通過引入雙參比電極來排除工作電極和對電極對阻抗的貢獻。將LLZTO置于圖1a所示的四電極電池中，每隔一定時間測量體系的阻抗譜，圖1b顯示了通過該四電極體系所測得的一個典型的Nyquist曲線，通過對其擬合可以得到固態/液態接觸界面的阻抗曲線，
如圖2所示。由圖2可以明顯看出，固態電解質在接觸液態電解液時不能保持穩定。其變化趨勢可以被分為四個階段。在第一階段（前20分鐘），起始電阻便有220Ωcm2, 說明在電池組裝的過程中，固態/液態電解液的接觸已經產生了一個顯著的電阻。在該階段，電阻和電容分別增加了2%和10%。電容的增加是由于液態電解液滲入固態電解質的晶界，增加了兩者的接觸面積而導致的，而電阻的增加則表明一個能夠阻礙鋰離子傳輸?shù)墓虘B(tài)/液態反應已然在它們的接觸界面發生。

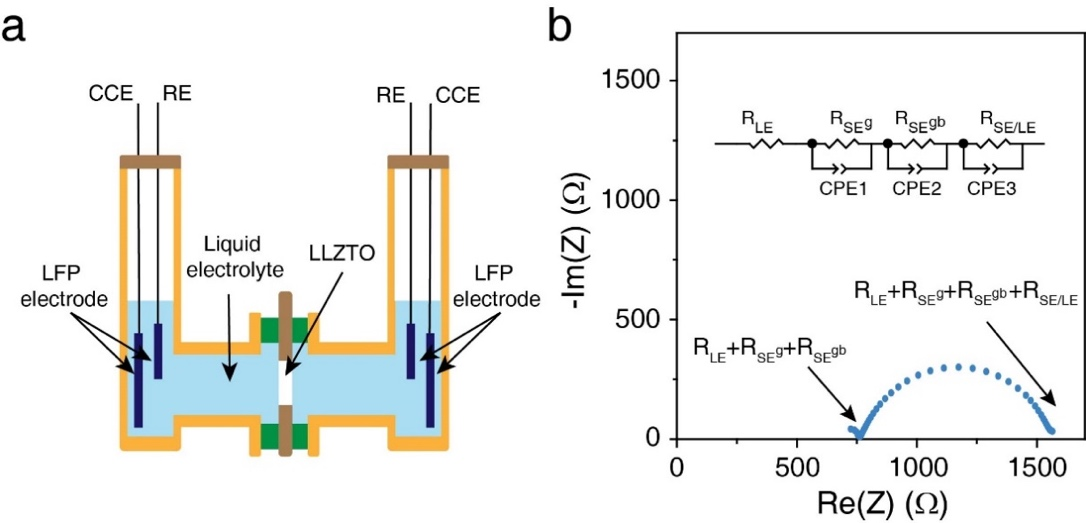

圖1. (a)研究工作所用的四電極電池示意圖。LLZTO固態電解質位于中央，其兩側是液態的LP30電解液。(b)采用該體系所測得的Nyquist曲線（頻率范圍0.1 Hz到1 MHz）和擬合該曲線所采用的等效電路。其中RLE是液態電解液的電阻，RSEg和RSEgb分別是材料本體和晶界的電阻，RSE/LE是固態/液態電解液界面的電阻。

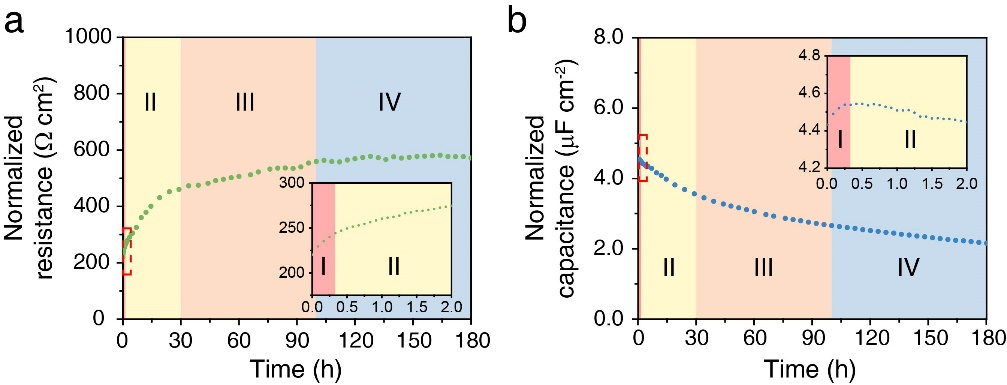

圖2. 固態/液態界面的電阻和電容隨時間變化的趨勢圖。電阻和電容隨時間的變化情況可以被分為四個階段（I, II, III, IV）。插入圖顯示了在最初兩個小時的電阻和電容的變化情況。
在第二階段（20分鐘到30小時），電阻急劇增加了90%，固態/液態電解液接觸界面的變化已經形成了對鋰離子傳輸?shù)娘@著阻礙。第三個階段（30小時-100小時），電阻增加了22%而電容降低了23%。由于電阻與SEI層的厚度成正比而電容與SEI層的厚度成反比，因此表明在該階段，SEI的厚度在持續增加。第四個階段（100小時以后），電阻和SEI趨于穩定。
為了表征在上述四個階段中SEI的形成過程，對LP30電解液中浸泡不同時間的LLZTO固態電解質拍攝了其掃描電鏡照片。圖3b和圖4a(ii)為浸泡兩小時的LLZTO固態電解質的頂視和切面SEM圖，與新鮮LLZTO樣品對比（圖3a和圖4a(i)），其頂視圖還能清晰看出LLZTO拋光時的劃痕，證明在其表面，尚且沒有大量SEI生成，但已有生成的SEI顆粒被觀測到。而液態電解液對LLZTO的浸入導致了其切面則顯現出與新鮮切面的顯著不同。
圖3. (a)未浸泡，(b)浸泡2小時，(c)浸泡10小時，(d)浸泡30小時，(e)浸泡100小時和浸泡150小時的LLZTO固態電解質頂視SEM圖。
浸泡30小時（圖4a(iii)）的LLZTO切面圖則顯示了在第二階段的末期，生成的SEI已經完全覆蓋了LLZTO的表面，形成了一層平均厚度為350 nm的SEI層。而到第三階段的末尾（圖4a(iv)），該層的平均厚度增加至420nm。通過HRTEM的觀測，確認了該SEI層中含有Li2O，Li2CO3和LiF。

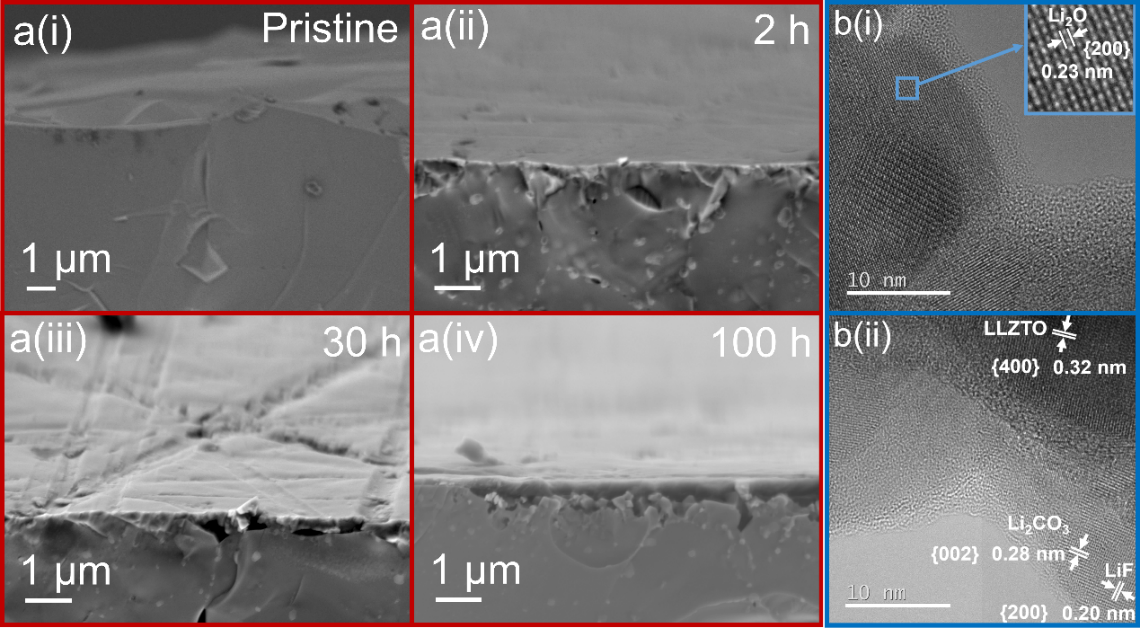

圖4. (a)不同浸泡時間的LLZTO固態電解質的切面SEM圖。(b)在LP30電解液中浸泡10小時的LLZTO粉末的HRTEM圖，顯示了Li2O的{200}晶面，Li2CO3的{002}晶面和LiF的{200}晶面。
要點2：XPS與TOF-SIMS技術表征SEI成分
該工作進一步采用了X射線光電子能譜（XPS）和二次離子飛行質譜（TOF-SIMS）來表征所生成SEI的成分。其中F元素的F 1s XPS譜如圖5所示，證明了LiF，LiPF6和PFy的存在，LiF和LiPF6的存在也有19F的魔角旋轉核磁共振結果佐證，其中LiF和PFy很可能來源于LiPF6的分解。圖5的O元素的O 1s XPS譜和C元素的C 1s XPS譜顯示了Li2O，CO32-和Li-O-C的存在。通過測試在LP30電解液中浸泡150小時后的LLZTO固態電解質的TOF-SIMS成分隨刻蝕深度分布曲線，進一步佐證了Li2CO3和LiF的存在，同時，TOF-SIMS結果顯示在該形成的SEI中在表面還存在一定的有機物成分。

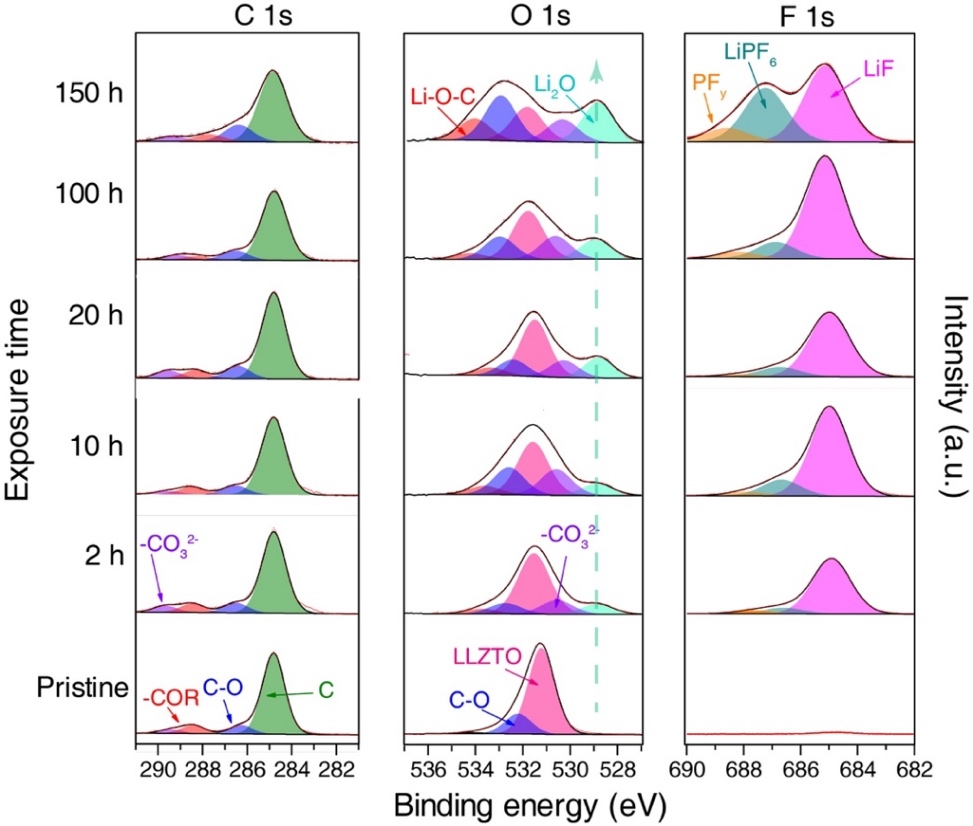

圖5. 不同浸泡時間（0,2,10,20,100和150小時）的LLZTO固態電解質的C 1s,O 1s, F 1s的XPS譜。
要點3：研究引起電池循環過程極化因素
為了進一步研究新形成的界面層對電池性能的實際影響，該工作用0.1 mA cm-2圖1a所示的電池進行循環，其結果如圖6所示。循環過程中的極化由以下幾個方面引起：固態電解質，其兩側的液態電解液和兩個固態/液態電解液界面。在循環穩定前，極化由0.12 V 增加至0.19 V，對應的電阻增加了 700 Ω cm2。這一電阻增加是由于發生在兩個固態/液態電解液界面上的變化所導致，單一界面變化帶來的電阻增加約為加 350 Ω cm2，其結果與圖2中所示結果360 Ω cm2相吻合。
與此處所采用的四電極體系有所不同，一個實際的電池體系包含三個引發極化的部分：固態電解質，一個金屬鋰/固態電解質界面和一個固態/液態電解液界面。根據之前的研究，一個厚度為10 μm的LLZTO固態電解質會產生大約1.2 Ω cm2的電阻，而鋰金屬和LLZTO之間的接觸阻抗約為2 Ω cm2。對于一個工作電流密度為5 mA cm-2 的實際電池體系，此兩項帶來的極化約為16 mV。然而，根據本文的研究，LLZTO與LP30界面上的阻抗高達580Ω cm2，引起的極化高達3 V，幾乎是另外兩項所引起極化的200倍，這對于一個實際的電池體系來說是不可接受的。

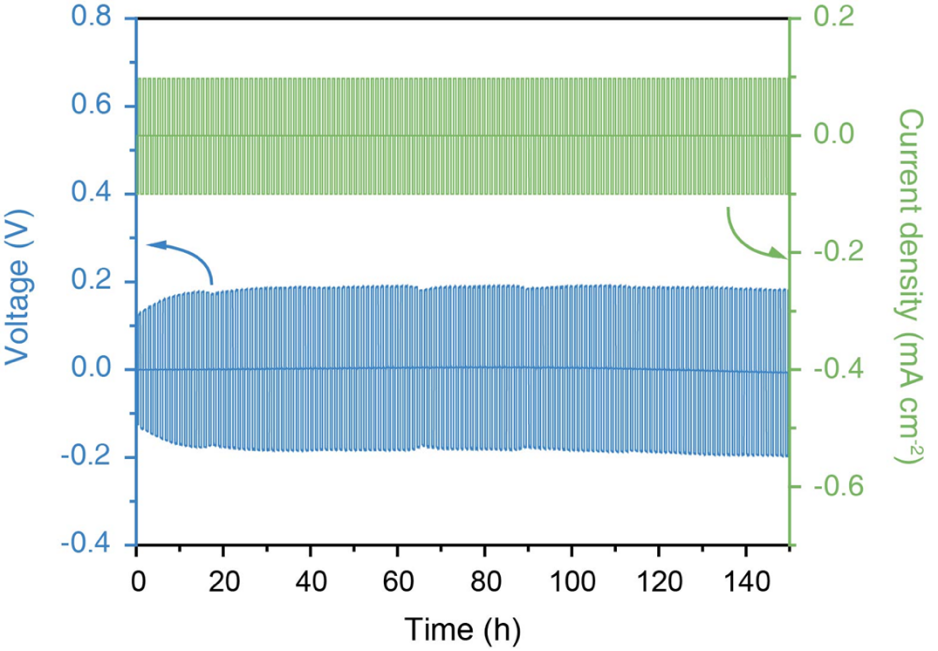

圖6. 恒電流模式下LLZTO/LP30四電極電池的循環曲線，電流密度為0.1 mA cm-2。
小結
石榴石型固態電解質，特別是Li6.5La3Zr1.5Ta0.5O12，因為其對鋰金屬穩定的特性，一直被認為是鋰負極保護的一個潛在材料。該工作證實了Li6.5La3Zr1.5Ta0.5O12對于典型的鋰離子電池液態電解液LP30是不穩定的。由于二者間的反應，在其接觸界面上會生長一層新的SEI界面層，該SEI主要由Li2O，Li2CO3，LiF以及一些有機物等構成，大大增加了這一界面的電阻。因為該SEI會引起循環過程中電阻的顯著增加，因此對其生成和生長的研究對于LLZTO在含有液態電解液的電池中的應用是十分重要的。結果顯示對固態/液態電解液界面的研究的重要性不亞于對固態/固態電解質界面的研究。當應用這一體系時，必須采取必要策略來抑制這一SEI層的形成和生長。
參考文獻

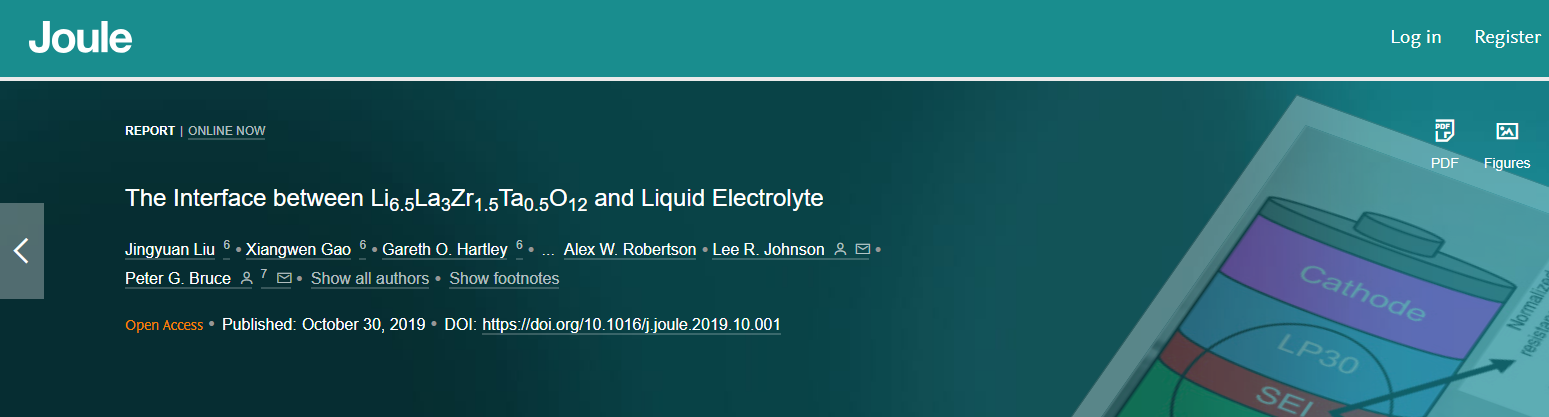

The Interface between Li6.5La3Zr1.5Ta0.5O12and Liquid Electrolyte. Jingyuan Liu, Xiangwen Gao, Gareth O. Hartley, Alex W.Robertson, Lee R. Johnson, Peter G. Bruce.
DOI:10.1016/j.joule.2019.10.001
https://www.cell.com/joule/fulltext/S2542-4351(19)30483-0
作者介紹
劉敬源，2019年畢業于復旦大學化學系，師從夏永姚教授。2016-2018年在牛津大學材料系Peter Bruce組交流學習。主要研究方向為固態電解質和鈦基鋰離子電池負極材料，相關成果發表在Joule, Energy & Environmental Science, Electochimica Acta和Batteries & Supercaps等雜志。
杲祥文：德克薩斯大學奧斯汀分校博士后研究員。2018年博士畢業于牛津大學材料系，師從Peter Bruce教授，2019年加入John Goodenough教授組擔任博士后研究員，主要研究方向包括鋰氧氣電池，鎂鈣離子電池和鋰/鈉固態電池等。先后以第一或者共同第一作者身份在Joule, Nature materials, Nature Energy, Nature Communications, Angewandte Chemie等期刊上發表相關工作。
Peter Bruce教授: 英國牛津大學Wolfson教授，英國化學化學學會會士，英國法拉第研究所首席科學領銜固態電池項目，英國SUPERGEN能源中心主任。Peter Bruce教授主要研究領域集中于鋰/鈉離子電池，鋰空氣電池和固態電解質的研究和開發等等。在Science, Nature, Nature Materials, Nature Chemistry, Nature Energy,Nature Communications, Joule, Journal of the American Chemical Society等學術刊物上發表高水平論文300余篇。
