沒有批判的科研氛圍，就沒有孕育健全學術的土壤，納米人原道專欄的初衷是讓論文回歸科研的本質，帶著論點是否清晰論據是否可靠的有色眼鏡去審閱論文，學習論文。終于，納米人原道專欄又和大家見面了。（原道專欄前八期，請查看文末鏈接）
原道專欄：第九期
解讀丨小納米
校審丨晴天（納米人編輯部）
英雄不問出處，好的研究成果也是一樣。
影響因子，很大程度決定了一份學術期刊的整體水平；而一項研究成果的重要與否，則完全取決于成果本身。在部分人將重要研究成果發表于高影響因子的熱門期刊上的同時，我們必須知道有部分科學家也把一些有意思、重要的成果發表在影響因子相對不那么高，不是那么熱門期刊中。
今天關于光催化的這個文章，就是一個例子。這篇文章通過瞬態吸收光譜來證明Z-scheme中的電荷移動，堪稱是對Z-scheme教科書式的解讀！
從一個有趣的現象，提出一個大膽的假設
WO3是一種可以吸收可見光的氧化物半導體光催化劑，但是由于其過低的CB位置，即使在h+犧牲劑存在的條件下也不能分解水。(最先實現WO3基光催化材料進行全分解水的材料是PbWO4，由于Pb 6p和Pb 6s軌道的引入賦予了其還原H2O的能力。Chemistry letters, 2004, 33(11): 1452-1453.)

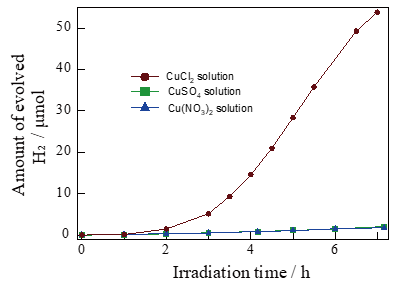

最近，日本Yamakata（瞬態吸收光譜的專家）課題組的研究人員發現，在含有CuCl2的甲醇·（犧牲劑）水溶液中對WO3進行UV或者VIS光照，會有氫氣產生。但是，CuCl2換成Cu(NO3)2或者是CuSO4，就得不到高效的產氫活性(Figure 1)。
Figure 1. Time course of the H2 evolution from the WO3in 10vol% MeOH aqueous solution with 50 mM CuCl2, CuSO4,and Cu(NO3)2. UV (λ > 300 nm) light from xenon lamp(300 W) were irradiated at 300 K.

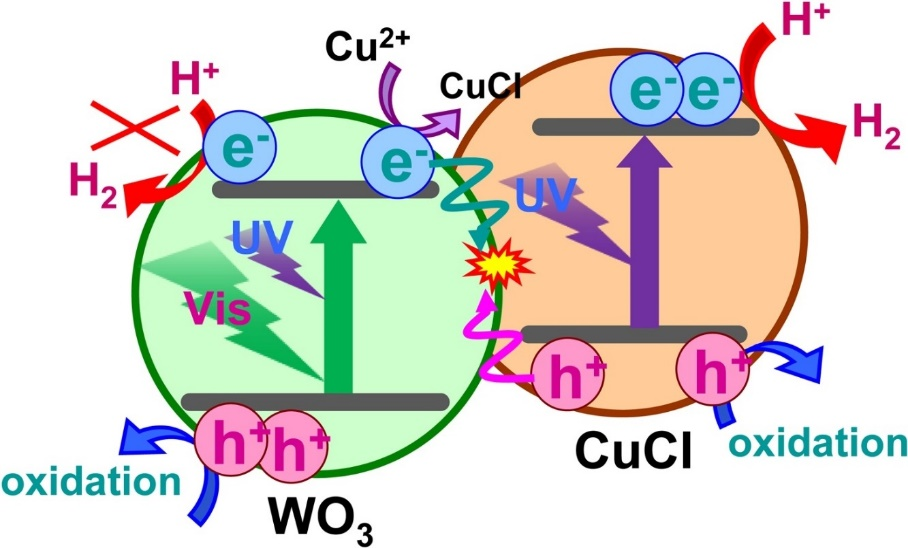

他們對反應后的樣品進行了XRD和TEM表征，發現CuCl2是以CuCl形式存在于WO3的表面。由于WO3在band位置的上不具備分解水的能力，而單獨的CuCl不具備高效產氫的能力(下文中會提到)。所以，研究團隊認為在WO3與CuCl之間存在Figure 2所示的Z-scheme的電荷分離模式。
Figure 2. Proposed mechanism for enhancement of H2 evolutionby visible photoexcitation of WO3 on WO3/CuCl conjugatedcatalyst
小心求證
研究人員通過瞬態吸收中歸屬于WO3與CuCl電子與空穴吸收峰的強度以及壽命變化，證明了他們所提出的Z-scheme系的電荷分離現象。（詳細的證明方式會在下文中提出）
甲醇犧牲劑存在條件下的產氫反應
50 mM CuCl2, 10 vol% CH3OH, 500 mg WO3，和純水放入分解水的容器中，通過Ar 鼓氣排出水中的O2。利用300 W Xe燈照射該懸濁液，入射波長為>300nm。產生的氫氣通過TCD-GC進行定量分析。另外，對于以上反應，關于CuCl2的加入量，作者也對0，2，5，10，50，100 mM的CuCl2初始濃度與產氫速度之間進行了比較。
材料表征
2-1利用UV-Vis漫反射測試了樣品的吸光特性（結果略）
2-2 利用XRD對結晶相進行解析
2-3 利用瞬態吸收光譜解析WO3，CuCl，以及WO3/CuCl中的捕獲電子和空穴的舉動。并同時對捕獲電子和空穴的壽命進行了計測。·（詳細的瞬態吸收光譜此處略去，能夠自己組裝一套該設備是很令人羨慕的。）
2-4 利用UV-Vis透過分光光度計對反應前后的Cu2+進行定量。
2-5 利用天平計算光照前后的固體質量變化
結果討論
Figure 3 是50mM CuCl2, 10 vol% CH3OH, 500 mg WO3, 和純水在300 nm以上波長照射下的產氫量隨著Cu2+的濃度變化。在開始的3個小時內，Cu2+的量急劇減少，H2的產生量也很低。在超過光照反應的3h后，Cu2+的濃度大約在10mM左右，于此同時H2開始穩定的生成。7小時的反應結束后，溶液由最初的藍色變成無色。于此同時，WO3的顏色由黃綠色變成了黑灰色（Figure3中的插圖）。
Figure 3. Time courses of photocatalytic H2 evolution from0.05-M CuCl2 aqueous solution with 10% MeOH over WO3powder. The concentration of Cu2+ is also shown. Reactionconditions: catalyst, 200mg; solution, 200mL; light source, xenon lamp (300W, λ>300nm) at 300K.

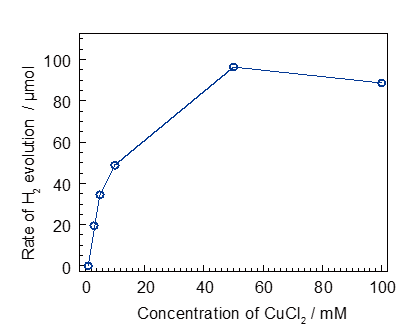

Figure 4是對于CuCl2初始量與產氫速度的比較。初始濃度在0-50 mM的范圍內，產氫的速度與CuCl2的初始濃度成正比關系。當CuCl2的濃度為100mM時候，產氫的速度降低。
Figure 4. Concentration dependence of CuCl2 in 10 vol% MeOHaqueous solution.

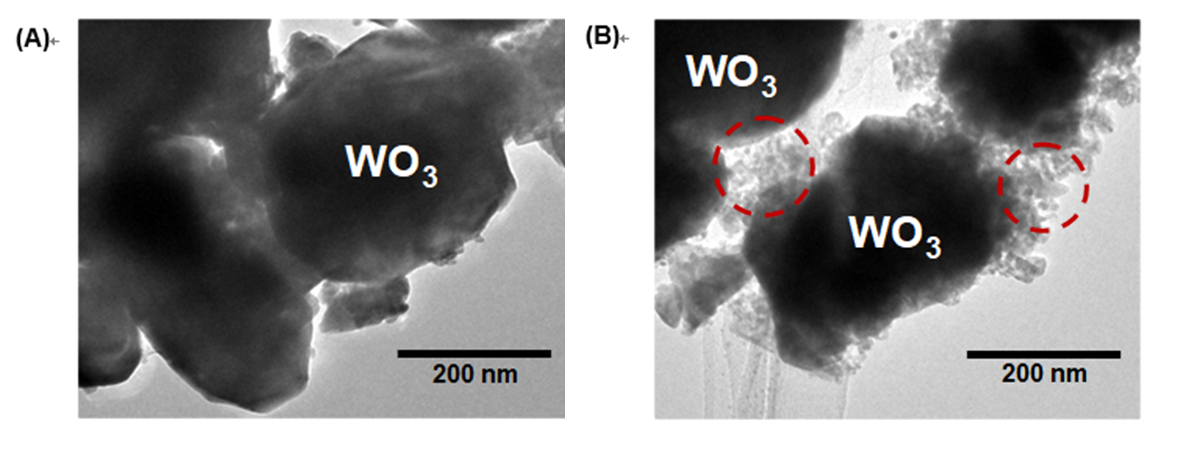

由于WO3的C.B.位置不能滿足還原H+的條件，所以Cu2+被反應后產物很有可能是產氫的材料。所以，作者對反應后的WO3進行了回收，并進行了稱量。發現其重量由500 mg增加到1400 mg。通過透射電鏡的結果（Figure 5b和Figure 5a的比較），可以看出WO3反應后其表面出現很多微小顆粒。
Figure 5. TEM images of WO3 powders before (A) and after (B)the photoirradiation (>300 nm) in 0.05 M CuCl2 aqueous solutionwith 10vol% MeOH.

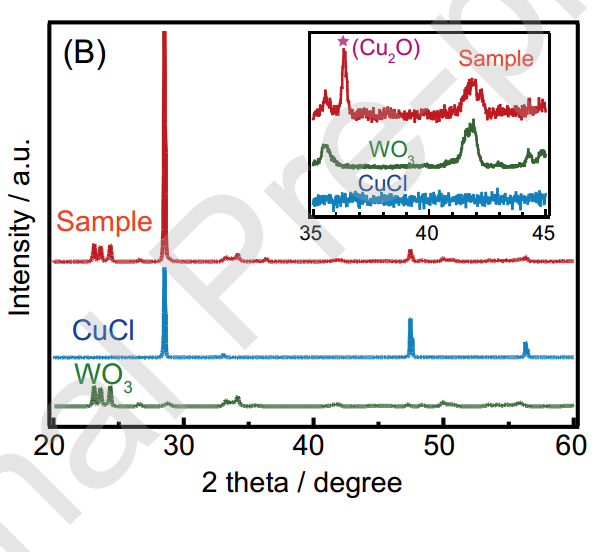

進一步，通過Figure 6中XRD結晶相的表征，我們可以看到在回收的樣品中出現了CuCl為主的峰，此外還有少量的Cu2O的峰。由于在Figure 1的實驗中，只有CuCl2為Cu2+原料的時候可以高效的產生H2，所以少量的Cu2O應該不是產氫的源頭（？）。因此，作者把產氫的源頭指向了CuCl。
Figure 6. XRD patterns for WO3, CuCl, and the WO3sample after photocatalytic reaction in CuCl2 solution.

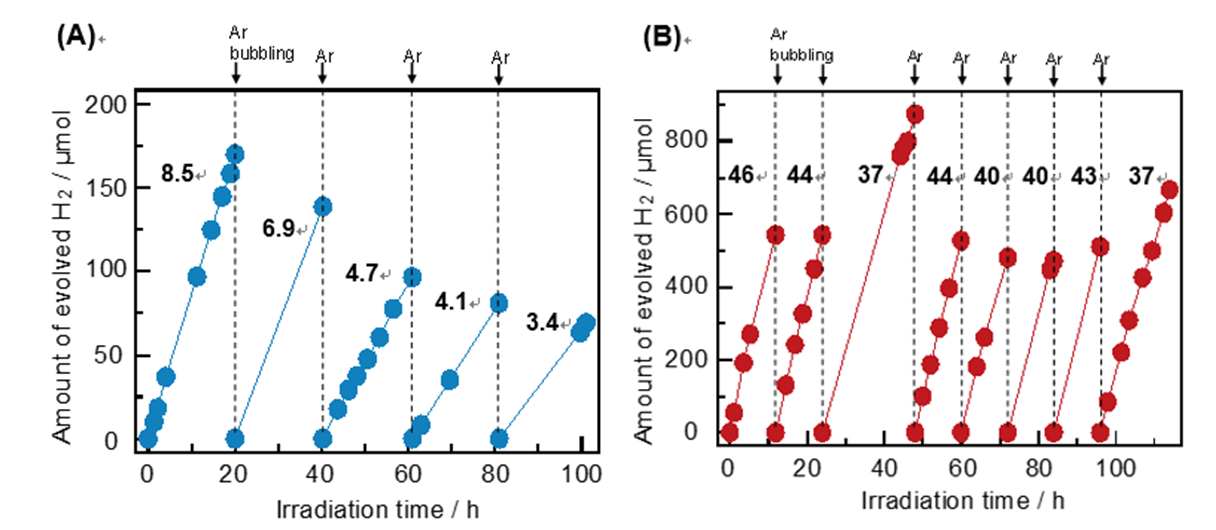

于是CuCl單獨的產氫活性被檢測。Figure 7（A）中便是單獨的CuCl在甲醇犧牲劑條件下產氫活性。隨著反應次數的增單獨的CuCl的活性在降低。如果該實驗最終的結論是CuCl能夠產氫那就太無趣了。通過對比WO3/CuCl體系的在同等照射條件下的產氫活性Figure 7（B）發現，其活性不僅較單獨的CuCl高，并且穩定。
Figure 7. Time course of the H2 evolution from bare CuCl (A)and WO3/CuCl conjugates in 10vol% MeOH aqueous solution at 340 K.Reaction conditions: catalyst, 500 mg; solution, 200 mL; light source, xenonlamp (300 W, λ >300 nm). The numbers shown in the panels representthe rate of H2 evolution (mmol h-1).
進一步假設，進一步求證
那么，是否WO3和CuCl之間存在著某種電荷傳導，來增加CuCl活性與穩定性呢？作者優先考慮到了Z-scheme。如果是像αβ-Ga2O3間的電荷轉移是不會高效的產氫（假設存在αβ-Ga2O3那樣的電荷轉移，那么復合后的活性應該較CuCl產氫活性低）。

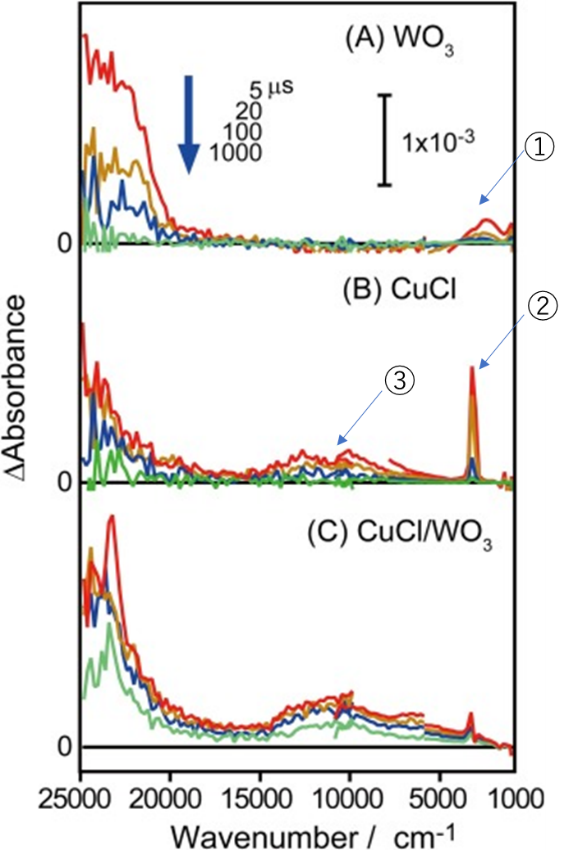

為了研究WO3相，CuCl相之間的電荷的被捕獲情況。作者對于WO3，CuCl，以及WO3/CuCl進行了瞬態光譜的研究。Figure 8是三種樣品在紫外到紅外波段的瞬態吸收光譜。
這里是文章的核心部分，請認真觀察WO3和CuCl數據，兩圖的不同之處已經用①②③標記。WO3中①和左邊的峰分別是被捕獲的電子和空穴的吸收峰(至于為什么歸屬于電子或空穴請參考論文中的引用文獻)。另外，對于CuCl而言②③是被捕獲的電子吸收峰，而左邊的峰是被捕獲的空穴的吸收峰（與WO3空穴吸收峰的位置重合）。WO3/CuCl的瞬態吸收如Figure 8C所示。由于WO3和CuCl的空穴在瞬態吸收光譜上沒有表現明顯的不同，所以請對照Figure 8C中的圖著重觀察①②③的變化。WO3的電子捕獲吸收峰已經很弱了，只剩下了CuCl的電子捕獲吸收峰，并且③位置峰的強度(強度與量正相關)有所增加。所以，作者由此判斷了WO3中電子向CuCl中的電子移動。這個已經可以間接說明了Figure 2中的電荷移動的存在（作者用了suggest，而不是demonstrate）。
Figure 8. Time-resolved absorption spectra of (A) bare WO3,(B) bare CuCl, and (C) WO3/CuCl conjugated catalysts, measured invacuum after 355-nm UV laser pulse irradiation (0.5mJ pulse-1,6-ns duration, 5Hz).

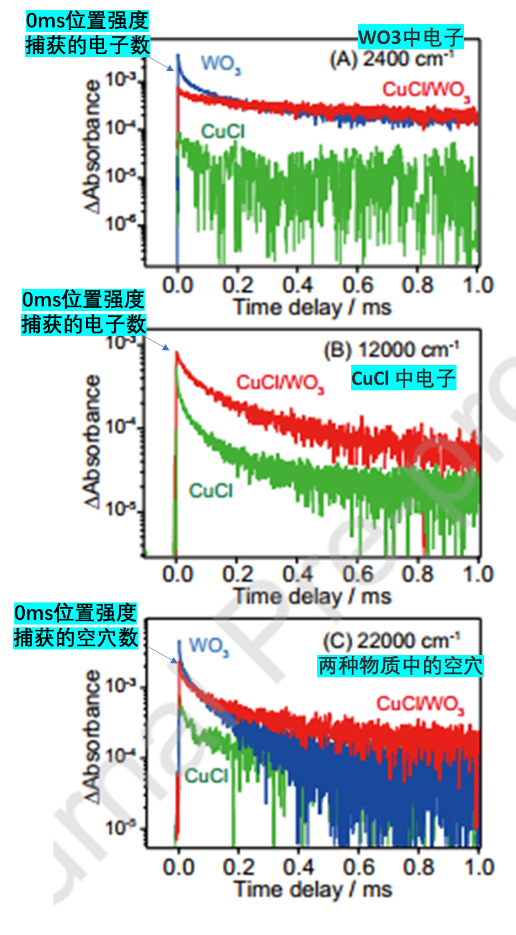

Figure 9中，展示了歸屬于WO3相中的電子（A），CuCl相中的電子（B），以及CuCl相和WO3相中的空穴（C）的數量（0ms時的強度判斷數量）和壽命（隨著時間的變化表示壽命）。圖B中的混合相中CuCl的電子壽命和電子的數量較單一相中的CuCl明顯增加，說明了WO3相向CuCl相的電荷移動與分離現象的存在，佐證了junction的可能性。
圖A中的混合相中的WO3相的電子捕獲量要小于單一相的WO3的電子捕獲量。另外，圖C中的混合相中的總h+數目要小于WO3相中的空穴數量。這兩個現象都推測為混合相中的WO3的電子和CuCl中空穴的結合。
Figure 9. Decay curves for transient absorption by WO3, CuCl,and WO3/CuCl measured in vacuum at 2400cm-1 (A),12000cm-1 (B), and 22000cm-1 (C). The catalysts wereirradiated by 355-nm UV laser pulses (0.5mJ pulse-1, 6-ns duration, 1Hz).
基于以上結果，作者繪制了Figure 2 中的圖。這個實驗雖然不是overall water splitting，但是利用瞬態光譜來解析電荷的移動，筆者還是第一次見到（孤陋寡聞），因此特此做一點解讀，分享給大家。
原道寫到第九期，不知我們是否有能力，有勇氣帶著否定的態度去看論文：該文章在證明Z-scheme中使用的設備以及對結果的討論，確實是教科書般的存在。但是，文章中的不足不知哪位讀者朋友看到了，歡迎留言討論。
好文章，值得分享！
參考文獻：
Takagi, Masaki, Masayuki Kawaguchi, and Akira Yamakata. Enhancement ofUV-responsive photocatalysts aided by visible-light responsive photocatalysts:role of WO3 for H2 evolution on CuCl. Applied Catalysis B: Environmental (2019):118333.
https://www.sciencedirect.com/science/article/pii/S0926337319310793
