Nature：黃永剛/Rogers為可穿戴智能器件帶來里程碑進展！
Natt
納米人
2019-11-22
作者丨Natt
校審丨未央

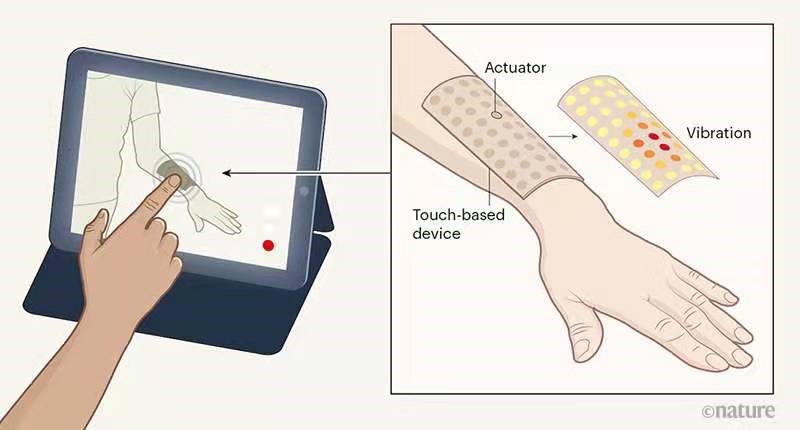

讓聽覺障礙者可以感知音樂的美妙，讓肢體殘疾者可以感受游戲的快樂。現在，隨著可穿戴器件和VR/AR技術的不斷發展，那些只在科幻電影中出現的橋段，也慢慢走入現實生活中。
2002年，CuteCircuit公司發明了全球首創的觸覺通信可穿戴衣服Hug Shirt，并于2006年被《時代》雜志評為年度最佳發明之一。這種襯衣和常規衣服材質和外觀幾乎沒有區別，但是能夠?qū)⒁魳?lè)轉化為一種觸覺，讓聽力障礙者感知。2014年，巴西世界杯。一個雙腿殘疾的少年，通過腦接入智能設備，以意念控制肢體動作，為世界杯開幕式開球，驚艷世界。VR/AR的一個重要未來在于發展一種全面的、身臨其境的體驗，這種體驗不僅包括交互式圖像和聲音，還包括觸摸感。具有這類多感官能力的技術將產生深遠的影響，涉及領域從社交媒體和通信到游戲和娛樂，再到臨床醫學、康復和恢復。皮膚是人體最大的器官，機械感受器分布在皮膚和真皮層內，構成我們與世界物理交互作用的基礎。具體來說，對皮膚上力的時空模式的響應會作為信號傳遞到大腦，這些信號定義了我們對周圍環境的機械感覺。然而，由感覺受體檢測到的刺激被編碼成電信號，該信號沿著神經通路移動到大腦的特定部位，然后被解碼成有用的信息。整個過程非常復雜。例如，觸摸感是包括壓力、疼痛和溫度在內的多種感覺的集合，且觸覺感受器更由機械、化學和熱能的組合所刺激。然而，到目前為止，將觸摸感融合到VR和AR中一直是一個巨大的挑戰。有鑒于此，美國西北大學黃永剛院士和John A·Rogers院士等人首次實現將復雜的觸摸感融合到VR和AR中。他們發展了一種無線，無電池的電子系統平臺和觸覺界面，能夠輕柔地層壓在皮膚的曲面上，以通過時空可編程的局部機械振動模式來傳遞信息。觸覺致動器通過無線供電和控制，以及能壓層貼合任何類型皮膚，使其具有低耗能和安全便捷性。研究團隊詳細描述了用作此類平臺基礎所使用的材料，設備結構，功率傳輸策略和通信方案。由此產生的技術創造了許多使用機會，如通過在社交媒體和個人參與、假肢控制和反饋、游戲和娛樂中的應用，皮膚向身體提供電子可編程通信和感官輸入通道。該表皮虛擬現實界面的結構采用多層堆疊的形式，包括：（2）用于支持無線控制系統的硅膠封裝功能層；功能層的電子部分由一組聚酰亞胺包裹的銅圈組成，并根據可拉伸電子產品中的定量設計規則設計成絲狀蛇形。這些走線將一系列小型芯片級集成電路組件和無源元件互連起來，包括磁射頻（RF）環形天線結構、集成電路（IC）開關等。系統芯片（SoC）ICs包括具有近場通信（NFC）功能和通用輸入/輸出功能的微控制器，用作分布式機械振動執行器的控制接口，稱之為觸覺致動器。

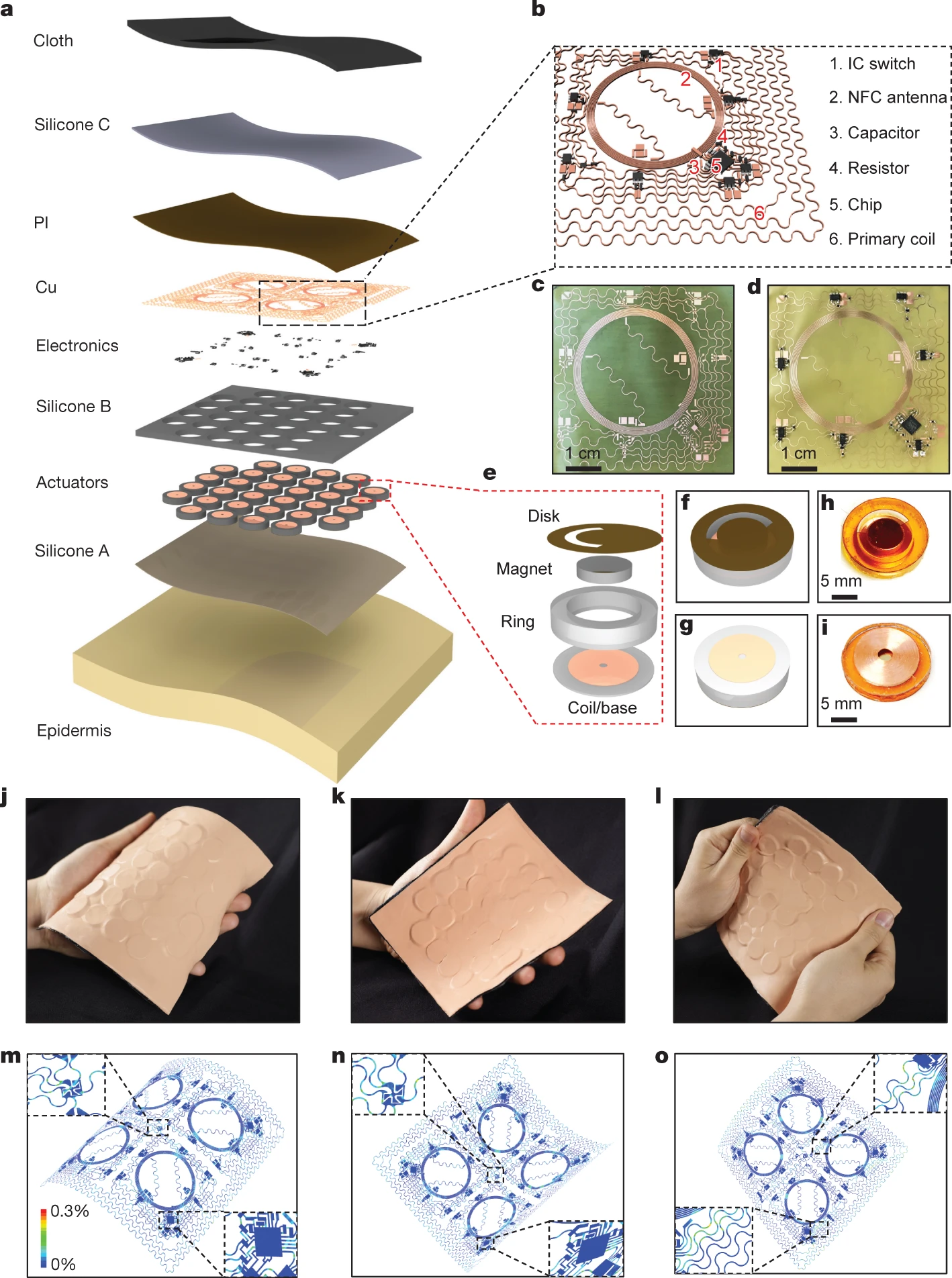

圖2. 觸覺致動器的組成

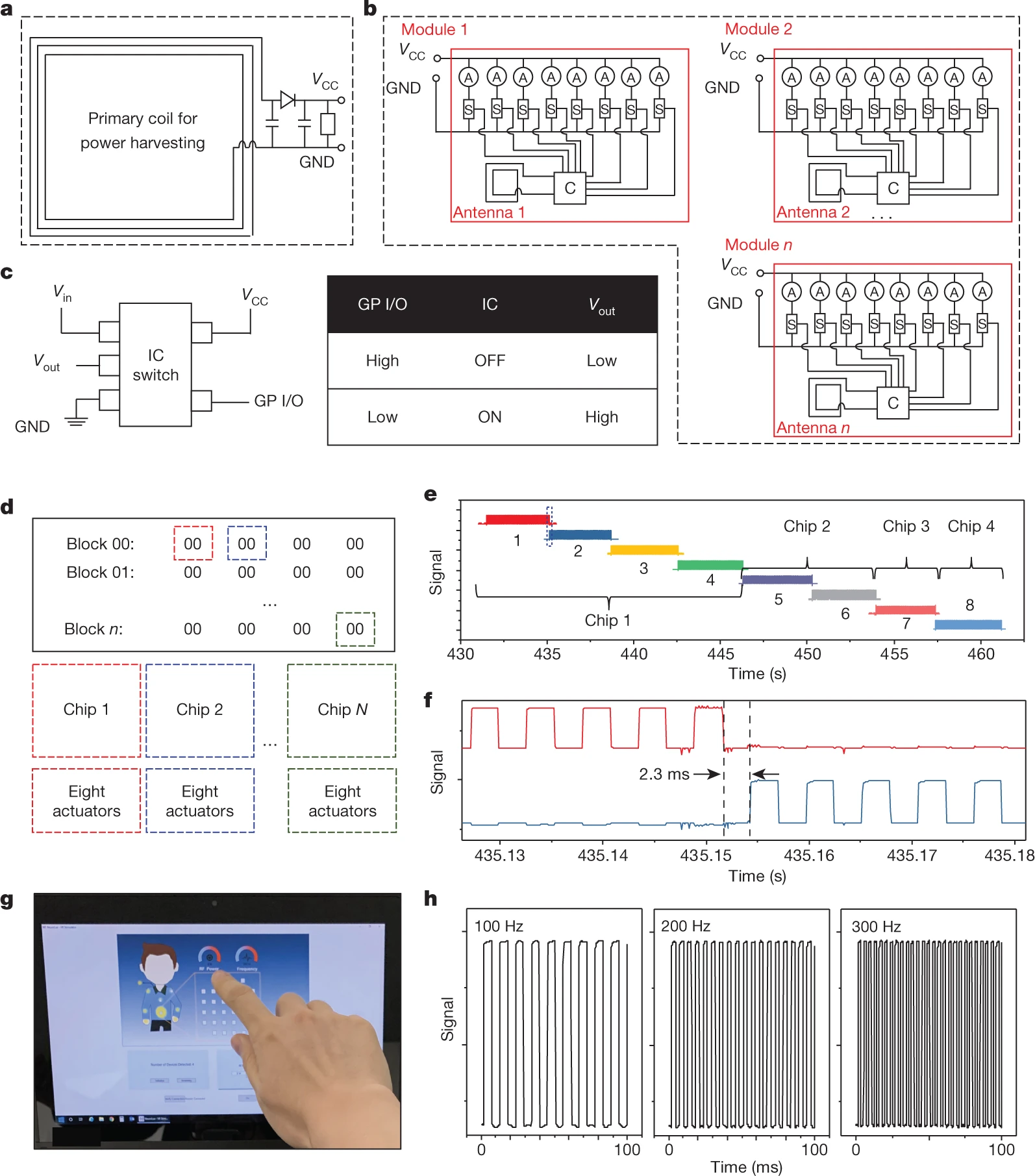

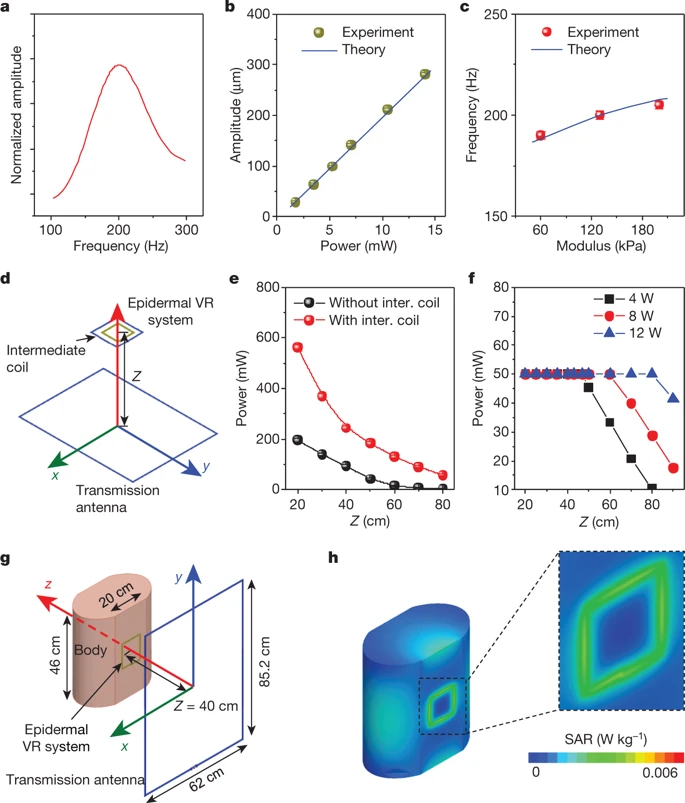

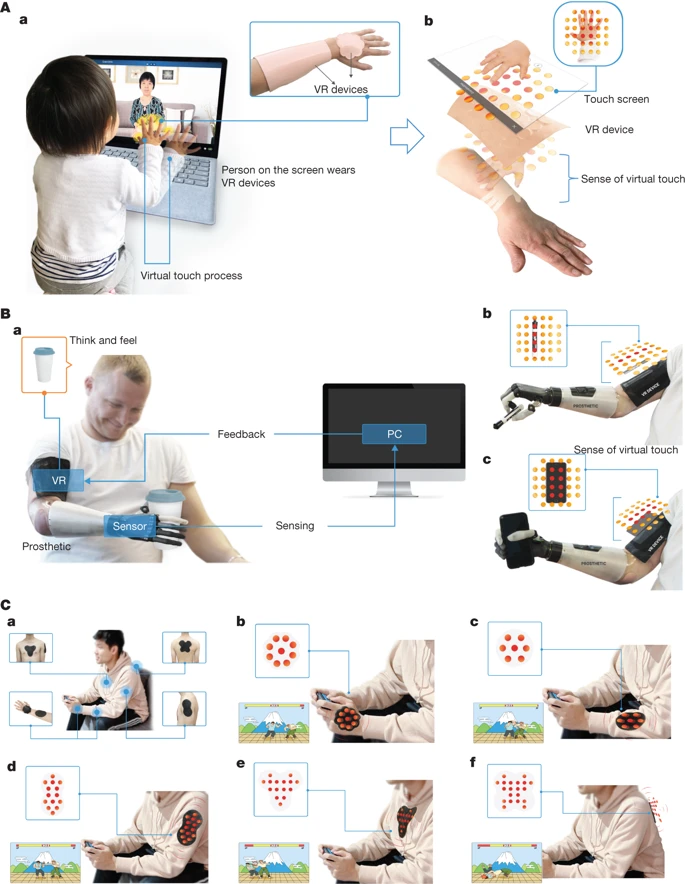

每個致動器包括兩個連接部分：密封在聚合物中的銅線線圈和安裝在聚合物梁上的永磁體，形成了一個懸臂狀的平臺，以能夠通過磁鐵和線圈電流之間的相互作用來驅動。此外，對于相同的電功率，致動器尺寸減少一個數量級可使磁體在振動過程中的加速度增加三倍以上，所以可通過減小致動器的尺寸，可以進一步降低功耗。通過優化的設計，這些觸覺致動器僅需要約1.75 mW的功率，即可在指尖和手上產生明顯的感官響應，且無熱效應產生。此外，與不同強度的模型作用，其頻率值幾乎沒有變化，因此該觸覺致動器適用于不同年齡和身體不同部位的皮膚特征。而且柔軟、可變形的平臺在人體任何區域都能建立舒適、無刺激的皮膚接觸界面。該設備的主要特點是其致動器陣列是無線供電和控制的。該系統使用主天線進行功率傳輸，使用一些其他天線來控制和驅動致動器，并使用中間天線來增強從主天線收集的功率。實驗發現包含中間天線使收集到的功率增加了大約三倍。并且確定該設備符合輻射暴露和組織吸收的安全水平的準則。研究人員總結了系統架構和總體操作。第一部分通過主線圈經由發送天線獲取功率。第二部分通過互連的SoCs陣列提供控制和通信，每個SoC具有單獨的小型控制天線，并通過其通用輸入/輸出端口對八個觸覺致動器進行操作控制。這樣，一個SoC/IC開關組合可同時和獨立地控制/操作八個執行器。將這種架構擴展到多個單元，可以得到具有任意數量執行器的系統，而不受限制。電源與平臺之間的距離需要小于1米左右，使該技術適合于VR/AR中的某些應用。文中描述三個具體的例子：（1）一個女孩觸摸一個顯示她祖母視頻的屏幕；祖母通過她手上和手臂上的設備感知觸摸。（2）一個被截肢的人用一個有機械手的假肢抓住一個物體；他上臂上的一個裝置產生一種能再現物體形狀的感覺模式。（3）玩基于戰斗的視頻游戲的人在身體上佩戴多個設備；當游戲角色的相應身體部位發生攻擊時，這些設備將被激活。綜上所述，表皮虛擬現實系統利用了薄而軟的結構，能夠直接層壓在皮膚上，并采用輕量化、無電池設計，在無線操作模式下對大型微型觸覺致動器陣列進行可編程控制。社交媒體互動、假肢反饋和視頻游戲中的演示說明該設備具有廣泛的潛在應用，這些應用還包括個性化康復、手術訓練、教育反饋和多媒體娛樂體驗系統。但該系統在通過增加皮膚界面的機械驅動強度方面還存在許多需要改善性能的地方。【1】Yu, X., Xie,Z., Yu, Y. et al. Skin-integrated wireless haptic interfacesfor virtual and augmented reality. Nature 2019，575, 473–479.https://www.nature.com/articles/s41586-019-1687-0【2】Xiao-ming Tao. Virtual and augmentedreality enhanced by touch. Nature 2019, 575, 453-454.https://www.nature.com/articles/d41586-019-03506-3黃永剛，男，固體力學家。1962年11月生于北京。1984年獲北京大學學士，1990年獲哈佛大學博士。現任美國西北大學冠名講席教授。2010年當選歐洲科學與藝術院院士，2017年當選美國國家工程院院士和歐洲科學院院士。他是美國固體力學領域75歲以下科學院或工程院院士中文章引用率最高的學者；是二十年來(1998-2017)世界固體力學領域文章引用率最高的學者；是迄今為止世界固體力學領域文章引用率最高的華人學者。2017年當選為中國科學院外籍院士。
John A. Rogers院士，1995年在麻省理工學院(MIT)獲得了物理化學博士學位，之后曾在Bell實驗室擔任凝聚態物理研究組組長。從2003年開始，Rogers教授在伊利諾伊大學香檳分校擔任化學工程系教授至今。并從今年9月份開始，擔任西北大學生物集成電子中心的教授兼主任。
