李喜飛MTE：高電壓鈉電池容量損失抑制策略--ALD誘導Fe摻雜

侯亞男納米人 2019-12-14


第一作者：侯亞男

通訊作者：李喜飛

通訊單位：天津師范大學

研究亮點：

1、首次運用ALD技術與高溫退火相結合的方法實現Fe³⁺在鈉離子正極材料NCM中的均勻摻雜，該方法也拓寬了ALD 技術的應用前景；

2、正極材料NCM分別在高電壓窗口下（2.4-4.5 V & 2.4-4.7 V）進行電化學性能測試；

3、Fe³⁺的摻雜有效抑制了高電壓下的不可逆容量損失并促進了電化學反應的動力學過程。

鈉離子電池NCM正極材料

鈉離子電池由于鈉元素儲量豐富，分布廣泛，原材料的獲取比較方便，并且低廉的成本價格，使得鈉離子電池有著良好的市場優勢。此外，鈉離子電池較高的理論比能量，使其在大規模儲能領域具備廣泛的應用前景。但是，由于鈉離子半徑較大，所以在電化學反應中動力學過程較為緩慢，并且P2型NCM正極材料在高電壓下易發生不可逆相變，造成嚴重的容量損失。

成果簡介

針對鈉離子電池正極材料在高電壓下的不可逆相變問題，天津師范大學李喜飛研究團隊采用了Fe³⁺的表面摻雜，通過原子層沉積技術（ALD）可以控制包覆層的厚度并且可以使包覆層均勻的包覆在材料表面，本研究的創新之處在于首先用ALD技術在原始NCM材料表面沉積不同厚度的氧化鐵（Fe₂O₃），而后通過進一步煅燒包覆后的材料實現Fe³⁺在材料表面的均勻摻雜，這種結合原子層沉積技術的改性方法首次應用在鈉離子電池正極材料上。

圖1. ALD誘導Fe參雜NCM材料。

要點1：煅燒包覆層后，F(xiàn)e³⁺均勻摻雜在材料表面

通過比較包覆前后和煅燒前后的SEM圖譜，發現煅燒后包覆層消失，并且煅燒后的EDS能譜中Fe元素和其余各元素一樣，均勻分布在材料表面。

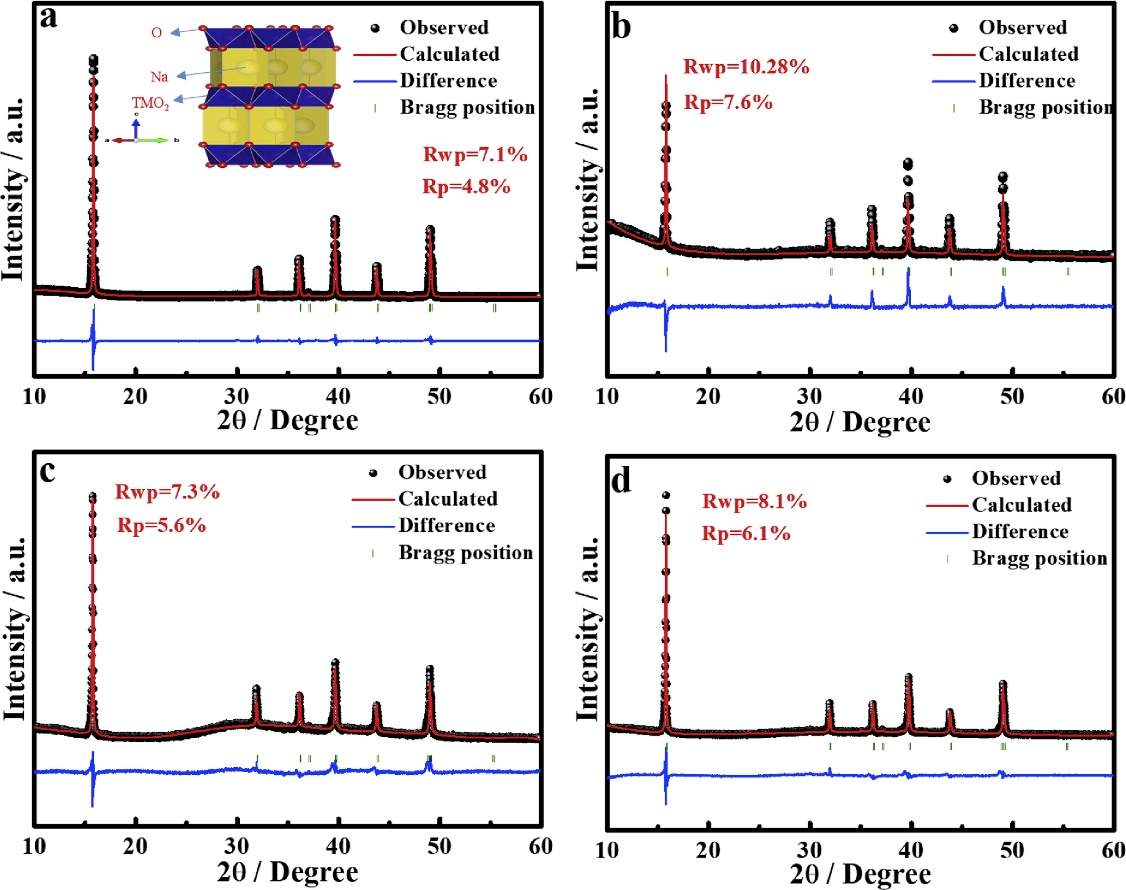

圖2. NCM結構精修。(a) NCM, (b) ALD-5C及熱處理樣品, (c) ALD-30C及熱處理樣品, (d) ALD-50C及熱處理樣品

圖 3. SEM圖：a & b）原始NCM; c & d）ALD包覆30圈Fe₂O₃的NCM（ALD-30C-pre-annealing）; e & f）ALD包覆30圈Fe₂O₃后并煅燒的NCM（ALD-30C-annealing; g-l）ALD-30C-annealing的EDS圖譜。

要點2：Fe³⁺的摻雜提高了材料的結晶性

c圖中更清楚地觀察到無定形包覆層的存在，d圖反映了該材料的結晶性較差；進一步的煅燒處理，邊緣無定形包覆層消失（如e圖所示），其選取圖譜清晰的衍射點表明Fe³⁺摻雜后，材料的結晶性進一步提高，有利于材料電化學性能的提高。

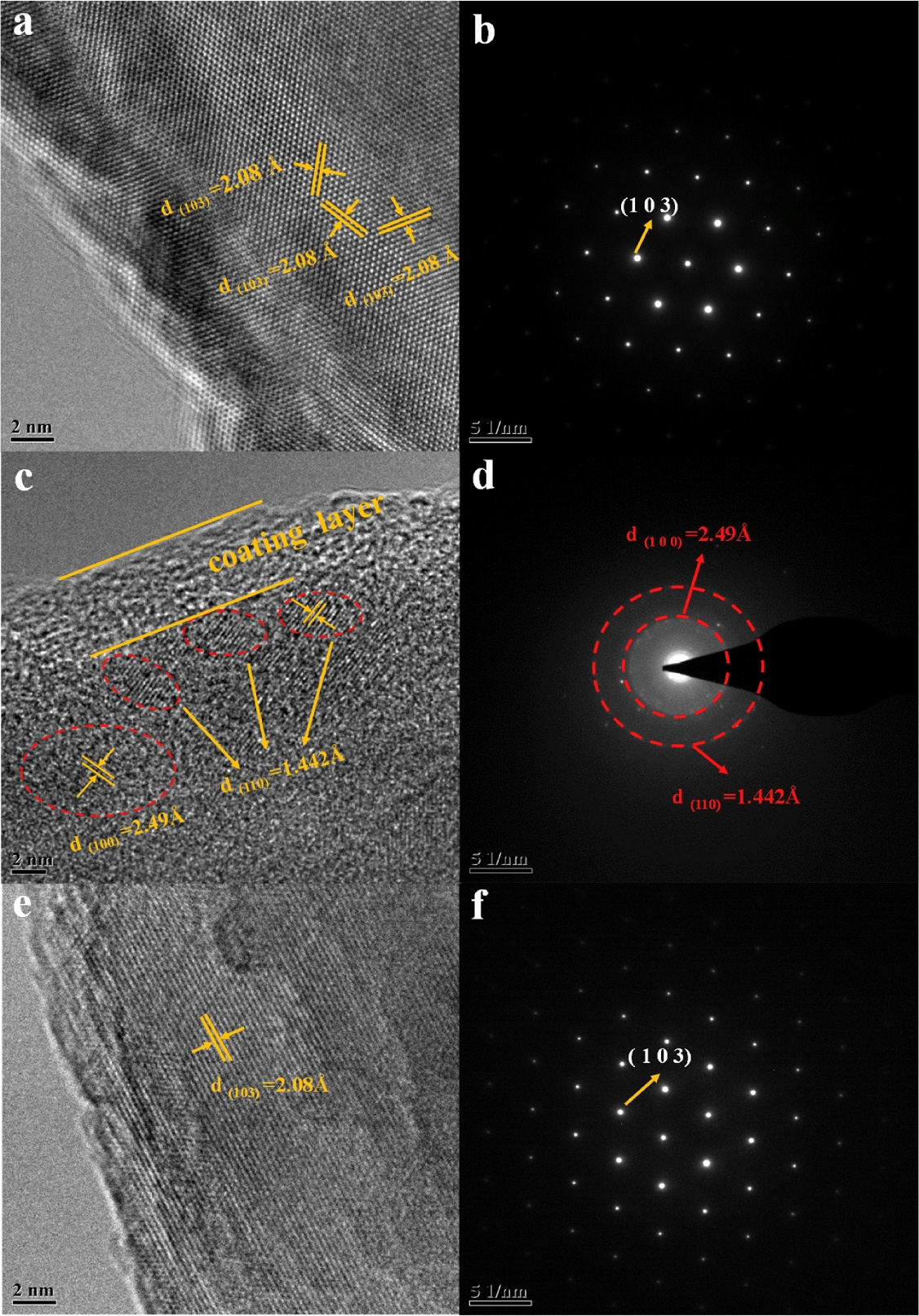

圖4. HR-TEM和SAED圖譜：a& b）原始NCM；c & d）ALD-30C-pre-annealing；e & f）ALD-30C-annealing。

要點3：Fe³⁺摻雜增強了材料的結構穩定性

通過觀察比原始NCM的非原位XRD圖譜（b & c），可以發現隨著Na⁺在材料中的脫嵌，（103）和（104）衍射峰向高角度發生偏移，這一結果說明該材料在充放電過程中其晶格常數“a”或者“b”變小，而位于39.5°的衍射峰（102）在充電至4.36V時消失，說明此時有一定的鈉離子混排發生；而ALD-30C-annealing材料的非原位XRD圖譜顯示充放電過程中各特征峰基本吻合，說明Fe³⁺摻雜后抑制了材料在高電壓（4.3V及以上）下的結構相變，減小了不可逆容量的損失。

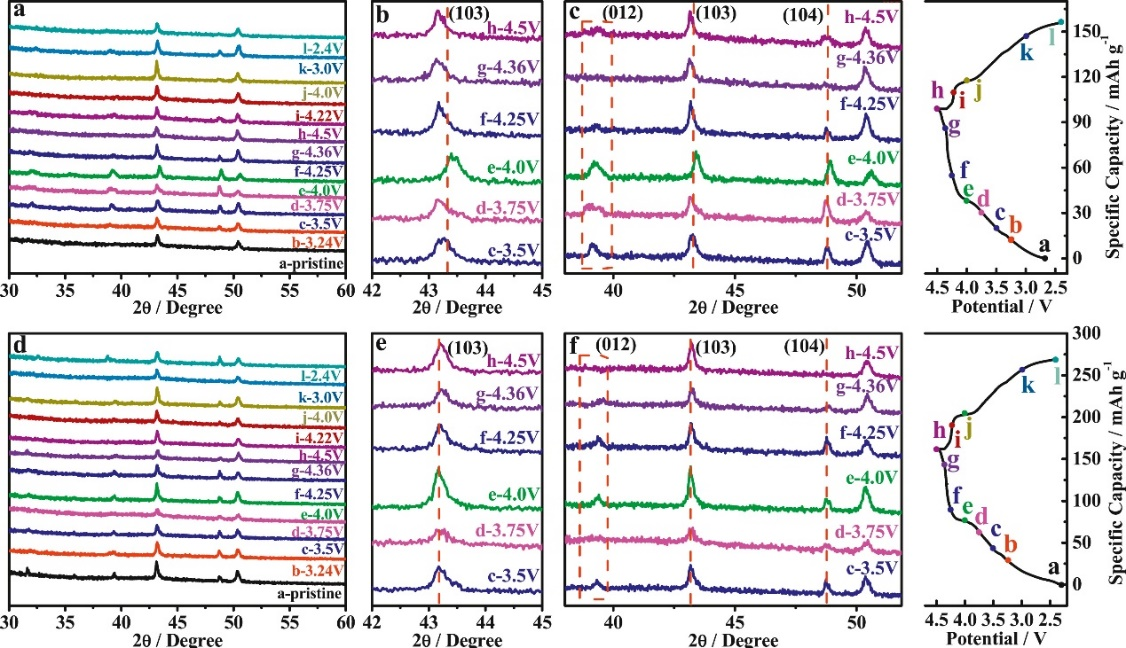

圖 5. （a）和為NCM和ALD-30C-annealing材料非原位XRD圖譜；（b）和為各電極（103）峰放大圖；（c）和XRD局部圖譜；最右側為兩電極材料的充放電曲線。

要點4：CV衰減分析

圖,（b）和中CV曲線中隨著循環的進行充放電峰電流有較為明顯的衰減，并且出現在高電壓下（4.4V/4.17V）的陰陽極峰表現出較差的穩定性，數圈掃描過后峰逐漸變?nèi)酢Ｓ纱苏f明，高工作電壓下大量鈉離子的脫嵌使得材料在充放電過程面臨較為嚴重的結構坍塌，從而造成容量損失。但是，不同于上述三種材料，ALD-30C-annealing的CV曲線，如圖所示，掃描數圈后曲線有較好的重合性，說明此電極材料在充放電過程中保持較好的結構穩定性。并且圖中位于4.33V的峰（此峰說明材料發生P2-O2結構相變）在中沒有出現，說明該相變在ALD-30C-annealing材料中得到了有效抑制，這一結果與非原位XRD分析結果一致。

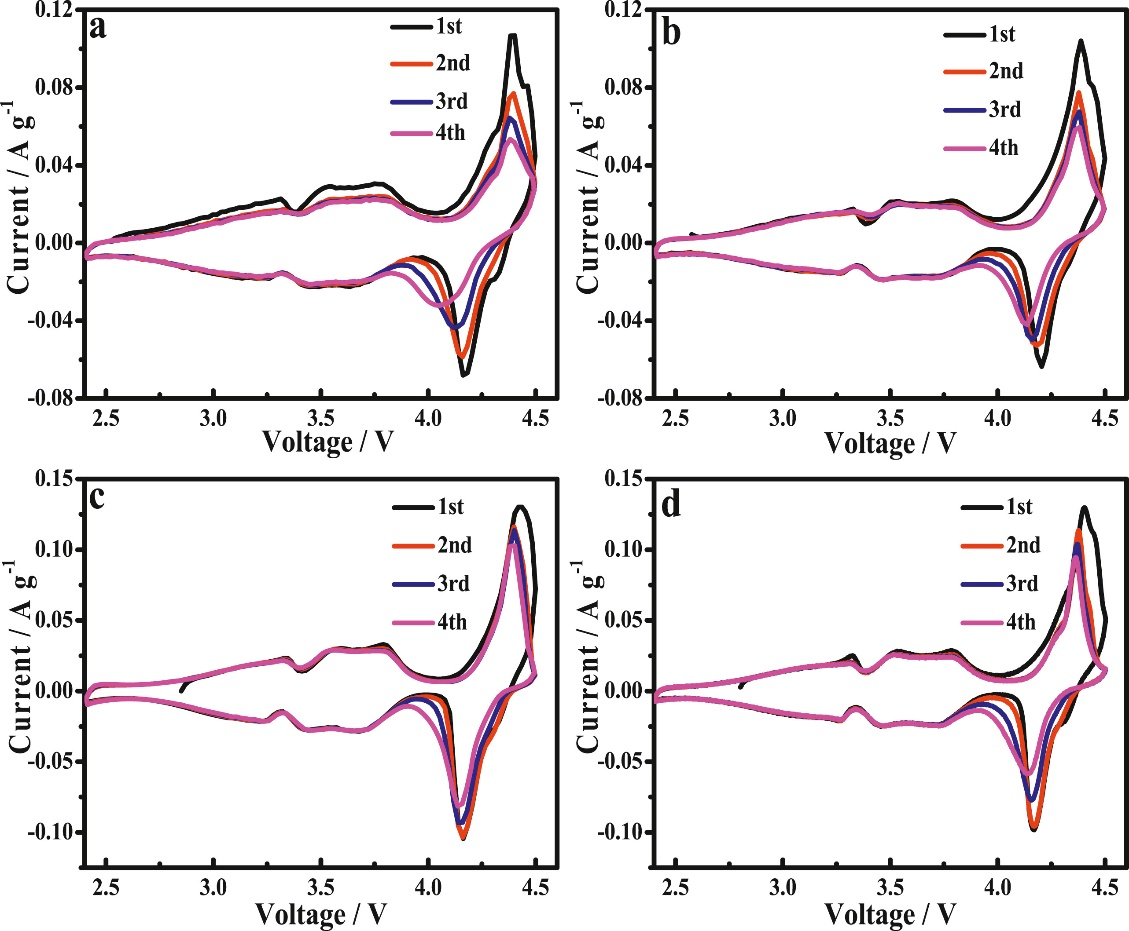

圖 6. 不同材料的CV曲線：（a）NCM；（b）ALD-5C-annealing；（c）ALD-30C-annealing；（d）ALD-50C-annealing。

要點5：電化學性能測試

首先，對各材料在2.4-4.5V電壓下進行了循環性能測試和倍率性能測試，測試結果表明ALD-30C-annealing材料的比容量較原始NCM材料有了大幅提高，初始放電比容量為107 mAh g^-1，充放電循環100次后容量保持率為75%，并且該材料有較好的倍率性能，說明材料的結構穩定性得到了提高。通過計算各材料在各充放電電流密度下的平均電壓可得，ALD-30C-annealing材料的平均電壓最高，從而使材料具有更高的比能量，這一結果更加符合鈉離子電池在大規模儲能市場中的應用需求。為了推動鈉離子電池的實際應用，對各材料進行了更高電壓窗口（2.4-4.7V）的電化學測試，測試結果進一步證實了ALD-30C-annealing材料的優越性。

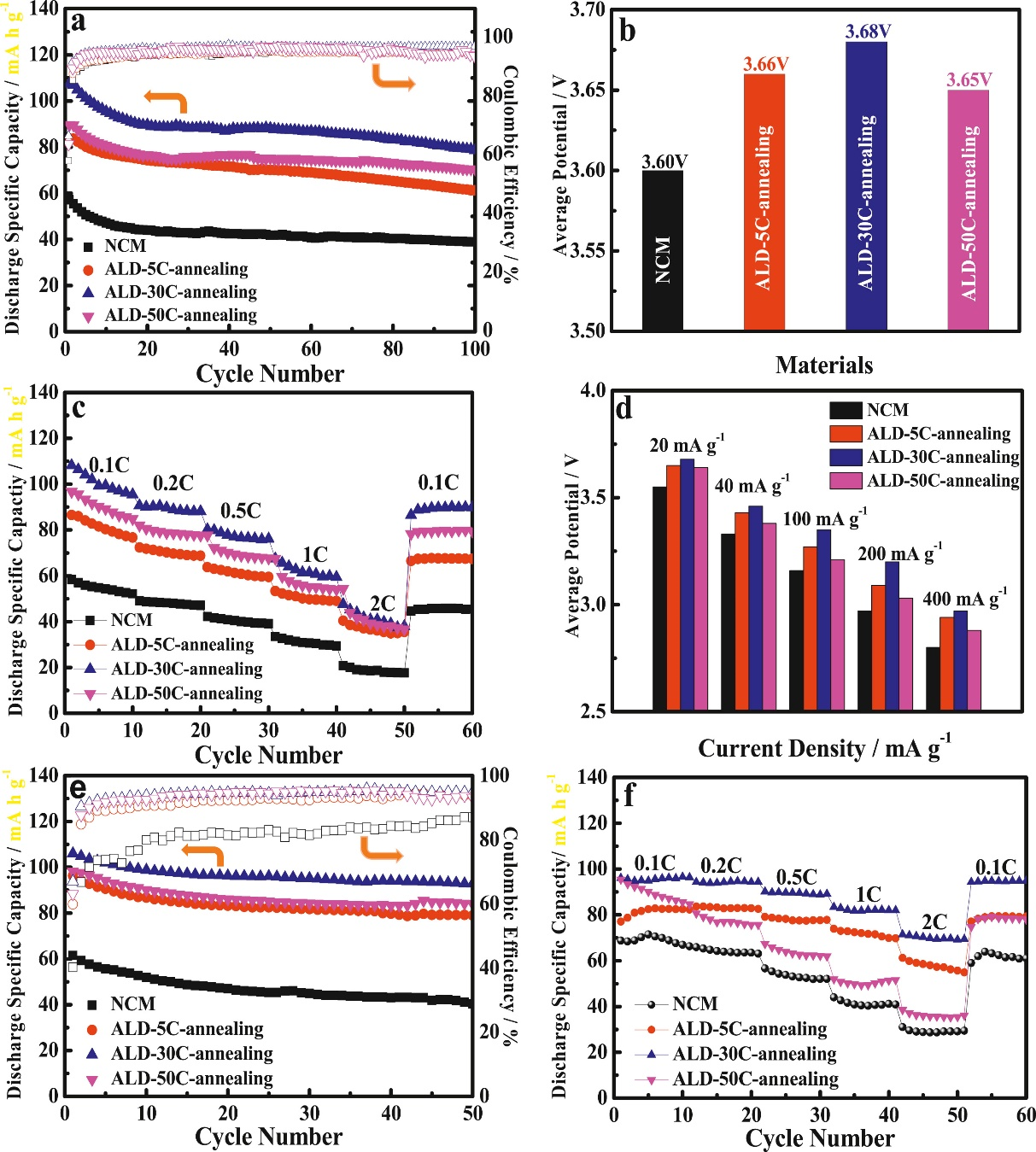

圖 7. （a）2.4-4.5V下不同材料的循環性能；（b）2.4-4.5V下各材料的平均電壓；（c）2.4-4.5V下不同材料的倍率性能；（d）2.4-4.5V下不同電流密度下各材料的平均電壓；（e）2.4-4.7V下不同材料的循環性能；（f）2.4-4.7V下不同材料的倍率性能。

要點6：EIS測試

對比R_s數值中不難看出，適當數量的Fe³⁺摻雜能有效降低電解質溶液的阻值。首圈循環后ALD-30C-annealing的R_ct值最小，表明材料在此優化下電荷轉移阻抗最小。更值得注意的是，與首圈后各阻值相比，50圈循環過后，各電極材料的R_f和R_ct值都有了較大的變化。NCM的R_f值要大于其他電極的R_f值，這也表明了多圈循環后材料的SEI膜破壞嚴重。并且，R_f和R_ct的值在ALD-30C-annealing中均屬最小，表明該材料能較好地減小顆粒間的反應阻值并有效抑制高電壓下的不可逆相變問題。

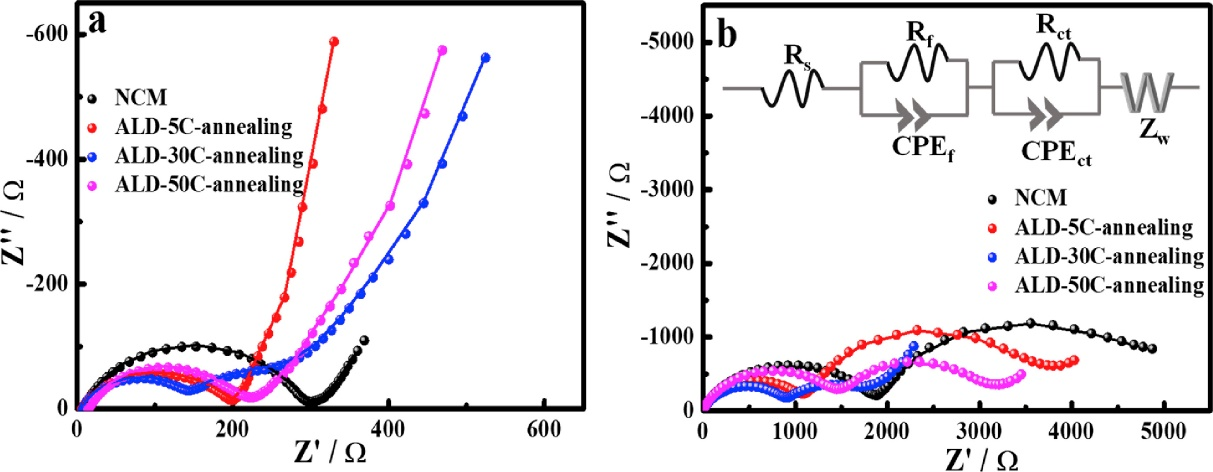

圖8. NCM，ALD-5C-annealing，ALD-30C-annealing和ALD-50C-annealing的Nyquist圖和擬合結果：（a）第一圈；（b）第50圈。

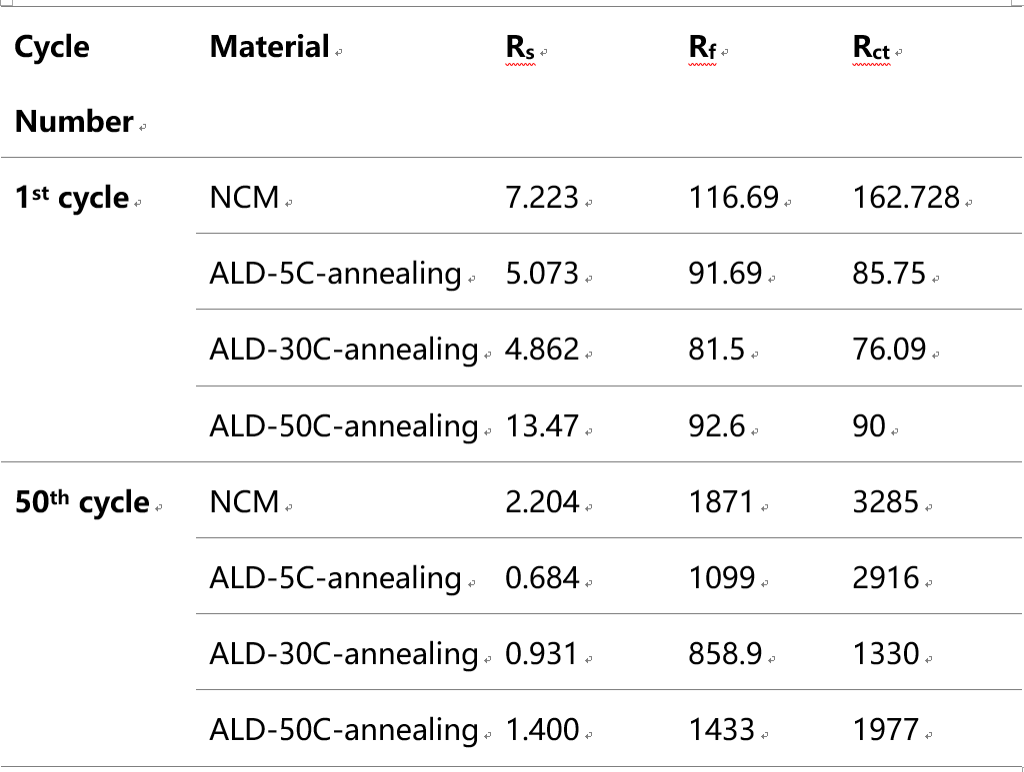

表格1. 電化學阻抗擬合數值（NCM、ALD-5C-annealing、ALD-30C-annealing和ALD-50C-annealing）。

小結

首次運用ALD技術與高溫退火相結合的方法實現Fe³⁺在鈉離子正極材料NCM中的均勻摻雜，該方法也拓寬了ALD技術應用前景。在電化學性能測試中，ALD-30C-annealing電極材料在0.1C電流密度、2.4-4.5V工作電壓下，首次放電比容量為107.4 mA h g^-1，充放電循環100次后可逆容量穩定在78.5 mA h g^-1，并表現出較好的倍率性能；為了進一步推動鈉離子電池的實際應用，將ALD-30C-annealing電極材料在更高電壓窗口（2.4-4.7V）下進行了電化學性能測試，結果顯示其仍能表現出較好的長循環性能和倍率性能。

參考文獻

Y Hou, X Li, W Liu, HKou, H Maleki Kheimeh Sari, X Song, J Li, S Dou, X Liu, S Deng, D Li, X Sun.ALD derived Fe³⁺- doping toward high performance P2–Na_0.75Ni_0.2Co_0.2Mn_0.6O₂cathode material for sodium ion batteries. Materials Today Energy, 14 (2019)100353.

DOI: 10.1016/j.mtener.2019.100353

https://www.sciencedirect.com/science/article/pii/S2468606919302096

作者簡介

李喜飛，教授（博導），入選2018年、2019年科睿唯安全球“高被引科學家”。任西安理工大學先進電化學能源研究院執行院長、現代分析測試中心副主任，國際電化學能源科學院（IAOEES）副主席，Springer-Nature旗下期刊Electrochemical Energy Reviews執行主編，中國內燃機學會燃料電池發動機分會副主任委員，陜西省儲能材料表面技術國際聯合研究中心主任，陜西省高性能新能源動力電池創新團隊負責人等。曾獲天津青年五四獎?wù)拢旖蚴形逡粍趧营務拢旖蚴小?31”創新型第一層次人才培養工程和天津市學科領軍人才等。主要從事微/納米功能材料界面的設計、優化及二次電池的應用研究，已在Nature Communications、Advanced FunctionalMaterials、Advanced Energy Materials、Energy Environmental Science、Nano Energy等期刊發表230多篇SCI學術論文，SCI引用9700多次，H因子為50，4篇論文被評為ESI 1‰熱點論文，26篇論文被評為ESI 1％高被引論文，有17篇學術論文被Adv. Energy Mater.、J. Mater. Chem. A、Chemsuschem、Chem. Commun.等選為封面文章重點報道。主持國家自然基金面上項目、天津市科技支撐重點項目等20多項科研項目，作為課題骨干成員參與1項國家重點研發計劃。科研成果曾被天津衛視《12點報道》節目重點報道。
