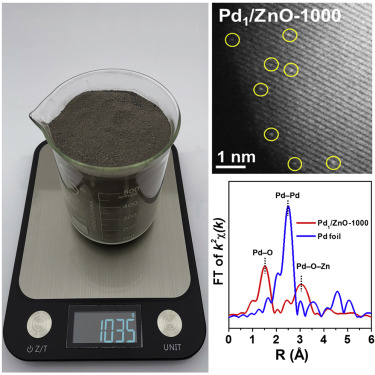

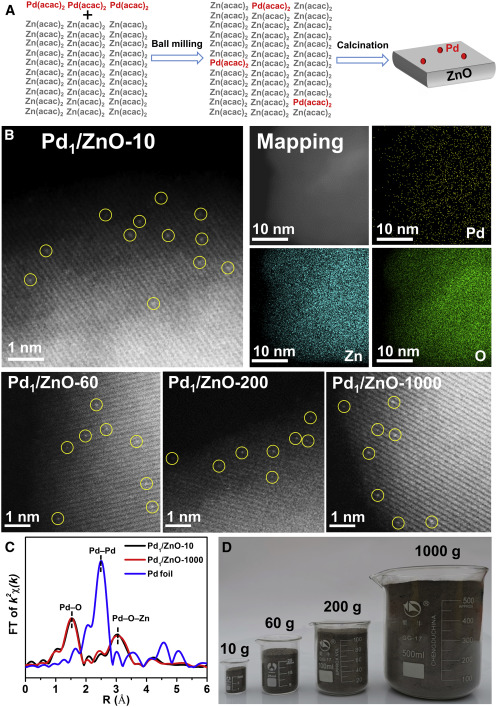

近年來，單原子催化劑（SACs）因其良好的原子分散性和獨特的電子結構，成為催化領域的一顆新星，不僅為催化機理的研究提供了良好的平臺，而且被認為是傳統均相催化和多相催化之間的橋梁。除學術研究之外，SACs對許多工業上的重要反應也具有優越的催化性能，其高原子利用率可以在不影響催化性能的前提下降低貴金屬負載，在化學工業上也有巨大的應用潛力。考慮到貴金屬催化劑的廣泛應用，未來對貴金屬SACs的市場需求將是巨大的。然而，盡管貴金屬SACs的低成本和高性能足夠吸引人，其規模化制備依然是一個重大制約。目前報道的合成策略大部分僅能制備克級甚至毫克級的產品，對于工業驗證而言，連實驗室小試需求都無法滿足，更不要提滿足工業化規模生產的要求：1）目前的合成方法，如浸漬法、離子交換法、水熱處理法、共沉淀法等，面臨的主要挑戰是放大效應。當催化劑在實驗室條件下制備時，可以精確地控制合成條件，得到具有原子分散性質的貴金屬催化劑。然而，當按合成比例規模化放大生產時，總是存在不均勻的傳質和傳熱效應，容易造成局部濃度不均勻，從而導致貴金屬的團聚。2）其他方法，如選擇性刻蝕法和模板負載法，容易產生大量的廢液，從而產生棘手的環境問題。3）SACs的制造成本仍然很高，例如，質量分離-軟著陸法和原子層沉積技術經常受到昂貴的實驗設備和低產率的制約，也難以工業化應用。因此，發展一種可靠的、環境友好的、經濟的方法來規模化制備貴金屬SACs是一項較大的挑戰。近年來，機械化學(球磨法)以其獨特的優點：(1)易于規模化生產；(2)應用范圍廣，(3)溶劑用量少，甚至無溶劑，成為制備多相催化劑的研究熱點。雖然已經出現了一些基于球磨工藝合成SACs的報告，但仍有明顯的局限性。例如，這些方法需要苛刻的球磨條件（例如，在99.999%的氬氣條件下）和特殊的前體（例如，金屬酞菁，它們很難商業化獲取），這些問題都阻礙了隨后的大規模生產。有鑒于此，中山大學紀紅兵教授、何曉輝副教授與北京大學馬丁教授等人提出了一種可以規模化合成貴金屬SACs的簡便球磨-煅燒方法，只需要在常溫常壓下將商業乙酰丙酮前體進行球磨，然后煅燒處理，不需要模板、添加劑或溶劑，就實現了公斤級合成貴金屬SACs。在不同的制備規模下，獲得的催化劑具有相同的結構和催化性能，幾乎沒有發生放大效應。此外，研究表明，單原子合金(SAAs)（SACs的一個重要分支，催化活性金屬原子級分散在惰性基體金屬上(如Pd1/Cu)）也可以用球磨法和一個額外的還原步驟大規模生產，證明該方法具有很好的普適性。以氧化鋅負載的鈀SACs (Pd1/ZnO)為例，研究人員分別選擇兩種乙酰丙酮酸鹽Pd(acac)2和Zn(acac)2作為貴金屬活性位點(Pd)和底物載體(ZnO)的前驅體。將Pd(acac)2與Zn(acac)2按質量比為1:400混合。需要注意的是，選用配體乙酰丙酮可以確保Pd(acac)2和Zn(acac)2之間良好的相容性，從而在后續的球磨過程中，Pd(acac)2可以很好地擴散到Zn(acac)2中。研磨時間為10h，轉速為400rpm。然后通過高溫焙燒，即可得到Pd1/ZnO 鈀單原子催化劑(產率為~21% wt%)。球差電鏡、同步輻射技術等表明Pd以原子級分散的形式分布在ZnO上。ICP-OES表明Pd負載為0.25 wt%，與前驅體質量比計算的理論值(0.29 wt%)相似。Pd在ZnO的負載下分布均勻，不存在聚集現象。表征結果都表明通過機械化學反應成功合成了Pd1/ZnO。得益于機械化學方法的大規模生產的可行性，將Pd1/ZnO的合成規模從10提高到60、200和1000g。表征結果表明四個樣品上的Pd物種都是原子分散的，說明該策略可以批量生產Pd SACs，而且在不同制備規模的Pd1/ZnO催化劑上，鈀的金屬含量、金屬分散態、氧化態基本保持一致。

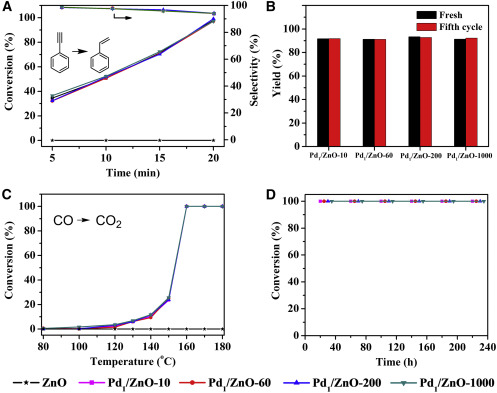

采用炔烴半加氫和CO氧化這兩個探針反應，研究人員對不同制備規模的Pd1/ZnO進行催化性能評價。Pd1/ZnO-10在炔烴半加氫反應中具有很高的活性和選擇性，在整個轉化過程中(40°C, 20min)，對苯乙烯的選擇性為>93%(40°C, 20min)，而且具有很好的穩定性。對于CO氧化反應，起始溫度為100℃，在160℃時CO轉化率達到100%，當溫度進一步提高到180°C時，轉化率保持在100%，且在200小時的運行測試(160°C，100%CO轉換)中沒有任何失活。更重要的是，不同制備量級的單原子催化劑均表現出幾乎相同的催化性能，活性、選擇性和穩定性基本相近。機械化學誘導原子分散Pd的形成機制對球磨過程中催化劑的結構演變進行研究發現，隨球磨時間從0延長到10h，XRD峰強度逐漸降低，說明前驅體的平均尺寸減小。對比不同球磨時間(0、0.25、2、10h)和相同焙燒工藝(空氣中400℃焙燒2h)的催化劑發現，未球磨的樣品中有許多直徑在6納米左右的Pd納米粒子，球磨0.25h后，Pd納米粒子數量明顯減少，當球磨時間增加到2h時，同時含有單個Pd原子和Pd納米粒子，球磨時間延長到10h后只能觀察到孤立的Pd原子。說明在制備條件下，隨著球磨時間的延長，鈀的聚集狀態從納米粒子到納米簇再到原子級分散的過渡性變化，證明了球磨處理對于SACs的制備是必不可少的。以Rh(acac)3、Zn(acac)2、Ru(acac)3、Zn(acac)2、Pd(acac)2、Cu(acac)2為前驅體，質量比為1:400，分別制備了Rh1/ZnO、Ru1/ZnO、Pd1/CuO。而且,這些SACs的制備均可以擴大到公斤級，相應的貴金屬種類也穩定在支持具有自動分散結構，說明該球磨方法可以實現宏量制備一系列單原子催化劑，具有優異的普適性。此外，為了獲得SAAs，將制備好的Pd1/CuO在氫氣中還原，EXAFS結果顯示Pd-Pd鍵不存在，擬合結果顯示Pd-Cu鍵存在，配位數~8，與之前鈀銅SAAs的報道相似，XRD結果顯示了兩種催化劑中銅的金屬態，表明球磨法合成Pd1/CuSAAs在大規模生產中也是成功的。

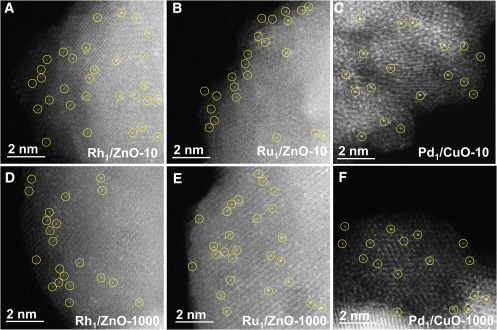

圖5 CuO-x和ZnO-x載體上其它SACs的表征本文提出了一種機械化學方法宏量化制備貴金屬單原子催化劑的策略，在催化劑結構和催化性能方面沒有觀察到放大效應。該球磨法不需要模板、添加劑或溶劑，這大大降低了制造工藝的復雜性和成本。球磨法大規模合成貴金屬SACs和SAAs具有巨大的潛力，為單原子催化劑的工業應用打開了一扇窗。近年來，隨著單原子催化劑規模化制備技術相繼開發，制備噸級的單原子催化劑在技術上而言似乎已經不是難事。關鍵在于，規模化做出來的單原子催化劑，能否真的在成本和性能上很好的戰勝傳統納米催化劑？這可能不僅僅是催化劑本身的問題，還涉及到一系列催化工藝和設備的問題，以及金屬流失和回收的問題。
Xiaohui He et al. Kilogram-ScaleSynthesis of Noble Metal Single Atom Catalysts via Mechanochemistry. CellReports Physical Science, 2019.DOI: 10.1016/j.xcrp.2019.100004https://doi.org/10.1016/j.xcrp.2019.100004納米催化學術QQ群：256363607加微信群請?zhí)砑泳庉嬑⑿牛?8965840059
