1. Sang Il Seok最新Adv. Sci.: 碘化丁基锍，提高鈣鈦礦電池的抗濕性

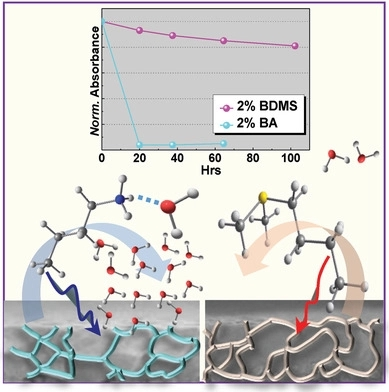

鹵化物鈣鈦礦中的許多有機陽離子已被研究用于鈣鈦礦太陽能電池（PSC）中。PSC中的大多數有機陽離子均基于質子氮核，易質子化。韓國蔚山國立科技大學(UNIST)的Sang Il Seok團隊設計了一種新的烷基化锍陽離子（丁基二甲基锍離子；BDMS），并成功地將其組裝到PSC中，以提高濕度穩定性。
基于BDMS的鈣鈦礦保留了原始鈣鈦礦的結構和光學特征，從而具有可比的光伏性能。然而，BDMS的完全烷基化的非質子性質對濕度穩定性的提高表現出更為明顯的影響，這強調了質子銨和非質子锍陽離子之間的通用電子差異。目前的結果將為探索陽離子以開發有前景的PSC鋪平道路。
EnhancedMoisture Stability by Butyldimethylsulfonium Cation in Perovskite Solar Cells，Advanced Science, 2019
https://doi.org/10.1002/advs.201901840
2. 葛子義Angew: 13.34％效率！非富勒烯全小分子有機太陽能電池的最高值

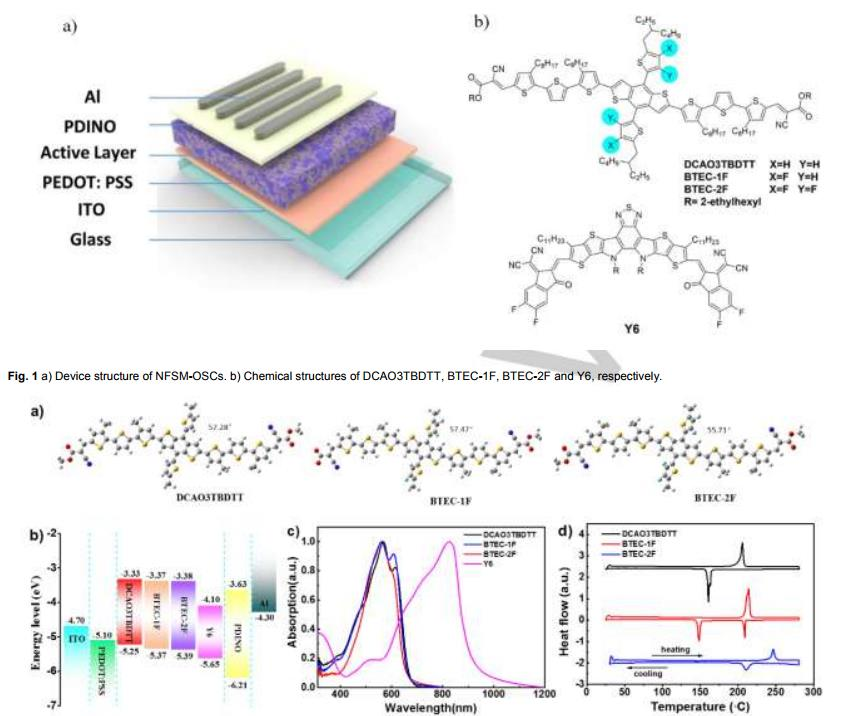

非富勒烯全小分子有機太陽能電池（NFSM-OSC）由于其高純度，易于合成和良好的可重復性的獨特優勢，在OSC的商業化方面顯示出了廣闊的前景。但是，相分離形態調控限制了其進一步發展。中科院寧波材料所的葛子義團隊設計并合成了由小分子DCAO3TBDTT衍生的BTEC-1F和BTEC-2F的兩種新型小分子供體。當使用Y6作為受體時，基于非氟化DCAO3TBDTT的器件的開路電壓(Voc)為0.804 V，效率（PCE）為10.64％。
單氟化BTEC-1F的Voc升高了0.870 V，PCE升高了11.33％。基于二氟化BTEC-2F的NFSM-OSC的填充因子提高到72.35％，PCE為13.34％，遠高于BTEC-1F（61.35％）和DCAO3TBDTT（60.95％）。這是迄今為止NFSM-OSC報告的最高PCE。研究表明，BTEC-2F分子堆疊更為緊湊，結晶度更低，這有利于增強相分離和載流子傳輸。通過小分子供體的氟化和調節供體和受體之間的結晶度偏差，可以提高NFSM-OSC性能的有效策略。
13.34%Efficiency Nonfullerene All‐Small‐Molecule Organic Solar Cells Enabledby Modulating Crystallinity of Donors via a Fluorination Strategy，Angew, 2019
https://doi.org/10.1002/anie.201910297
https://onlinelibrary.wiley.com/doi/pdf/10.1002/anie.20191029
3. Joule: 12.2％！最高效率的透明結晶硅電池

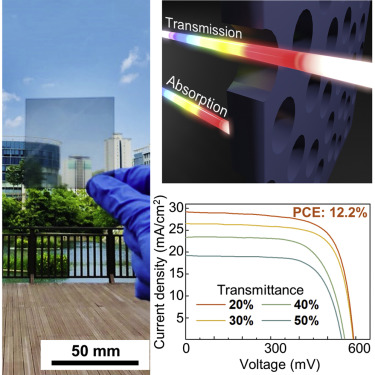

由于c-Si太陽能電池的高效率和長期穩定性，結晶硅（c-Si）是開發具有高效率和穩定性的透明太陽能電池的最佳候選材料之一。然而，c-Si晶圓的不透明特性阻礙了使用c-Si的透明太陽能電池的發展。并且，在c-Si晶圓中增加光學透明性是該領域中最具挑戰性的問題之一。韓國蔚山國立科學技術學院Kwanyong Seo 和高麗大學SeungwooLee團隊提出了一種開發中性色透明c-Si太陽能電池的新穎方法。
即使用厚度為200 μm的不透明的c-Si晶片制備出了中性色透明c-Si基底。通過在裸露的c-Si晶片上放置微孔形的透光窗口來制作透明的c-Si基底。設計這些窗口是為了使所有入射可見光都可以透射通過基底，從而形成無色基底。還在晶片上設計了一個光吸收區域，以有效吸收入射光。使用中性色透明c-Si基底制造的太陽能電池的效率高達12.2％。
Neutral-ColoredTransparent Crystalline Silicon Photovoltaics, Joule, 2019
https://doi.org/10.1016/j.joule.2019.11.008
4. Matter：有機-無機鹵化鈣鈦礦光伏材料中光誘導相分離的結構起源
雜化有機-無機鹵化鉛鈣鈦礦因其良好的光電性能和便捷的加工工藝，已經成為可擴展的低成本光伏材料的有前途的候選材料。通過在鹵化物位點上進行化學取代，它們的帶隙也可以在理想范圍內進行調節，但是許多合金中的相偏析導致形成低帶隙相并限制了器件的電壓。雖然已經確定了其組成會影響光學穩定性，但尚未從膜形態的變化中分離出組成和晶體結構的影響。

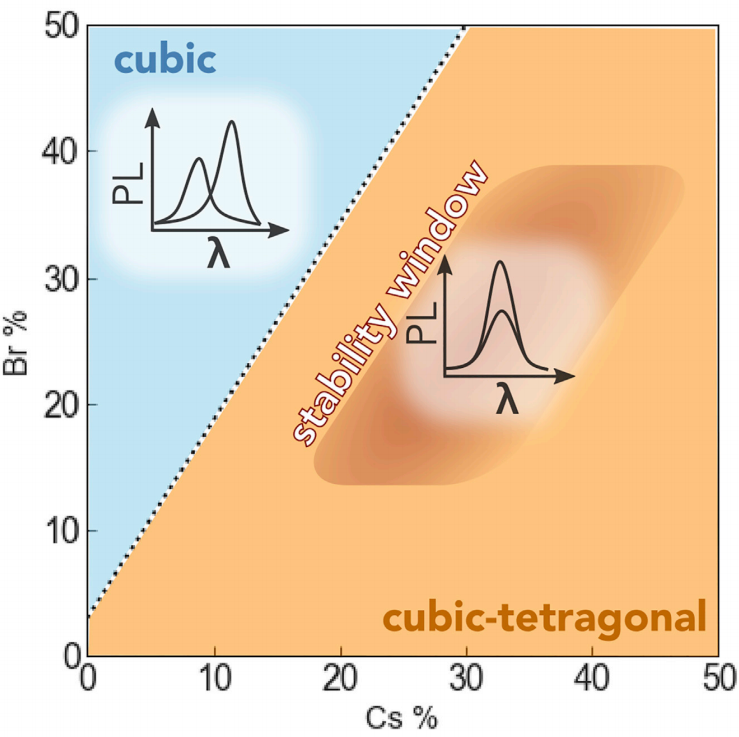

SLAC國家加速器實驗室MichaelF. Toney和Ana Flávia Nogueira團隊探索了一系列(FAyCs1-y)Pb(BrxI1-x)3的可控薄膜的相分離行為，并將其映射到立方-四方形固溶體的晶體結構上，深入理解了組成，晶體結構和控制相分離的動態過程之間的相互作用對于鈣鈦礦光伏電池的影響。
Organic-InorganicHalide Perovskite Photovoltaic Materials. Matter, 2019.
DOI：10.1016/j.matt.2019.11.001
https://doi.org/10.1016/j.matt.2019.11.001
5. ACS Energy Lett.：全無機鈣鈦礦太陽能電池：能量學，主要挑戰和商業化策略
自2014年首次報道全無機鈣鈦礦太陽能電池（PSC）以來，已有200多篇有關該主題的研究論文發表。全無機PSC已成為鈣鈦礦型光伏領域最令人驚訝的研究方向之一。

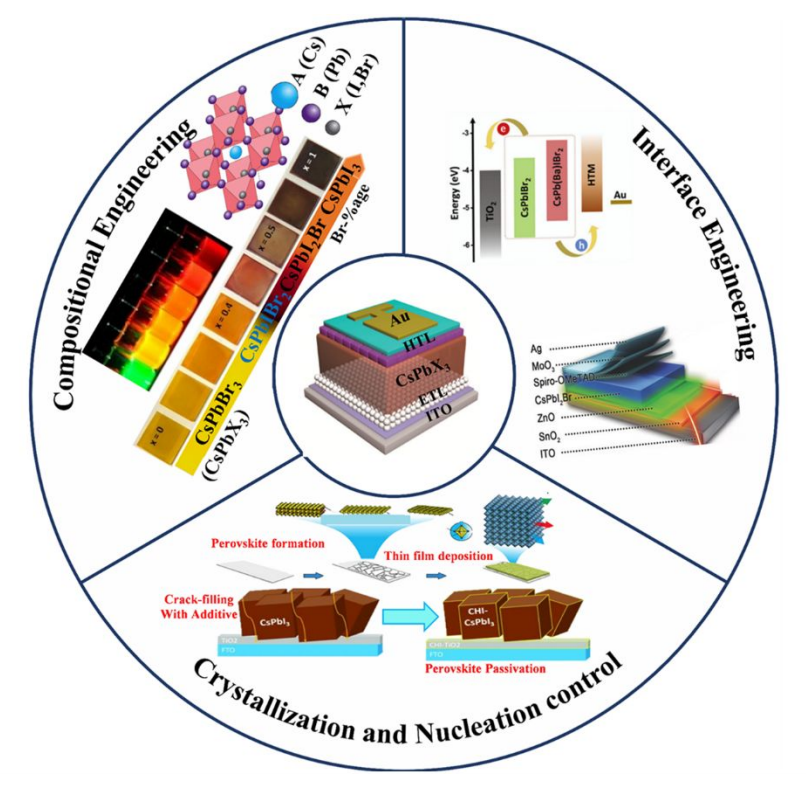

電子科技大學Yanbo Li團隊報道了一篇綜述，在這篇綜述文章中，作者對全無機PSC的顯著改進進行了深入的分析研究，并對全無機鈣鈦礦的固有相動力學，光穩定性和熱穩定性進行了剖析。理論計算表明，在進一步增強器件參數方面仍有很大的潛力。此外，作者還提出了有關改善全無機PSC性能的關鍵挑戰和相關的解釋。
All-inorganicperovskite solar cells: energetics, key challenges and strategies towardscommercialization. ACS Energy Lett., 2019.
DOI：10.1021/acsenergylett.9b02338
https://doi.org/10.1021/acsenergylett.9b02338
6. AMI: 鈣鈦礦薄膜表面上2D-3D異質結的便捷形成用于高效太陽能電池
鈣鈦礦和電荷傳輸層之間的界面極大地影響了鈣鈦礦太陽能電池（PSC）的器件效率和穩定性。最近的研究工作表明在鈣鈦礦和空穴傳輸層（HTL）之間插入一層超寬帶隙層是提高器件性能的有效策略。佛羅里達州立大學的馬必鵡團隊將少量的有機鹵化物鹽，N,N’-dimethylethylene-1,2-diammonium iodide通過簡易的溶液處理在MAPbI3薄膜表面上形成2D-3D異質結。
在3D MAPbI3頂部形成超寬帶隙2D鈣鈦礦層，改變了鈣鈦礦薄膜的形貌和光物理性質，有效地減少了表面缺陷，并抑制了鈣鈦礦與HTL之間界面的電荷復合。結果，對于具有增強的穩定性的PSC，實現了約20.2％的功率轉換效率，1.14 V的開路電壓，22.57 mA cm-2的短路電流密度和0.78的填充系數。
Facile Formation of 2D-3D Heterojunctionson Perovskite Thin Film Surfaces for Efficient Solar Cells. AMI 2019.
DOI: 10.1021/acsami.9b17851
https://pubs.acs.org/doi/pdf/10.1021/acsami.9b17851
