第一作者：Wu-Jun Liu
通訊作者：俞漢青教授、George W. Huber教授
通訊單位：中國科學技術大學、威斯康星大學麥迪遜分校
研究亮點：
1. 開發了一種將葡萄糖電解轉化為GRA和H2的方法；
2. NiFeOx-NF和NiFeNx-NF催化劑分別對陽極葡萄糖氧化和陰極HER具有很好的催化性能；
生物質轉化為高價值的化學品是減少社會對化石燃料資源依賴的一個非常有潛力的技術方案。葡萄糖是最豐富的生物質化合物之一，可以轉化為多種商用化學品，如5-羥甲基糠醛、山梨醇、葡萄糖酸(GNA)和葡糖二酸(GRA)。GRA被認為是由生物質生產的“頂級增值化合物”，因?yàn)樗巧a(chǎn)生物可降解聚合物、生物可降解洗滌劑和金屬絡合劑的關鍵中間體。此外，GRA及其衍生物也可用于癌癥化療和膽固醇降低等醫療保健領域。據市場報告顯示，2016年全球GRA市場規模約為5.504億美元，預計到2025年將達到13億美元。
GRA目前可通過化學氧化、或微生物發酵生產。與化學氧化相比，微生物發酵不需要太多的原料，而且操作條件也不那么苛刻。然而，發酵也存在著各種弊端，如發酵時間長(2天以上)，選擇性低(GRA產率<20%)，產物分離困難(共產生大量的微生物生物量和數百個性質相似的副產物)。化學氧化可以在沒有催化劑的情況下用HNO3對葡萄糖進行氧化，也可以是在有貴金屬(如金、鉑、鈀和釕)存在的情況下在45-120°C下用O2(空氣)對葡萄糖進行催化氧化。然而，在化學氧化過程中，會生成各種副產物，如GNA、葡萄糖醛酸和其他有機酸。常規催化氧化葡萄糖制GRA有以下幾個缺點：(1)需要大量的有毒氧化劑(比化學計量比多一倍以上)；(2)GRA選擇性低(據報道GRA選擇性小于60%)；(3)易生成具有相似化學性質的各種副產物(如2,3-二羥基琥珀酸、2,3-二羥基-4-惡丁酸、草酸)；(4)需使用高壓O2(或空氣和HNO3)。避免使用高壓O2(或空氣)可以減少高壓容器的使用和安全風險。
電化學氧化涉及反應中的電子轉移，可以避免高壓O2或危險化學氧化劑的使用。而且電化學氧化過程可以在溫和的條件下進行，通過調節電極電位還可以很容易地抑制其他副產物的產生，從而具有很高的GRA選擇性。電化學氧化可以在小范圍的分布區域內進行商業應用，而且隨著可再生電力的價格持續下降，其成本也會降低。葡萄糖電解在生產GRA的同時還可以制取H2，因?yàn)槲鰵浞磻?yīng)(HER)發生在陰極，葡萄糖的氧化發生在陽極。
雖然用貴金屬（例如，Pt、Ru、Rh和Pd）催化劑可以有效地實現葡萄糖的陽極氧化，但它們的稀缺性和高成本促使研究人員尋求豐富且廉價的替代催化劑。近年來電化學氧化的研究已經開發出一系列富含稀土的過渡金屬基催化劑，對各種有機化合物的電氧化具有很高的催化活性和穩定性。在以往的葡萄糖電化學氧化研究中，GRA的產率小于40%，而Ibert等人報道的葡萄糖電氧化可以獲得產率為85%的GRA，但其成本高、回收難度大，不利于該技術的產業化應用。因此，如何以一種經濟有效的方法高產率的生產GRA是一個較大的挑戰。
有鑒于此，中國科學技術大學的俞漢青教授和威斯康星大學麥迪遜分校的George W. Huber教授等人合作，以NiFe層狀雙氫氧化物納米片陣列（NiFe LDH）作為前驅體，在三維泡沫鎳設計制備了納米級NiFeOx和NiFeNx催化劑，這兩個催化劑分別對陽極葡萄糖氧化反應和陰極析氫反應表現出高催化活性和選擇性。用這兩種催化劑組裝的電解池在1.39 V的電壓獲得100 mA cm-2的電流密度，法拉第效率高達87%，葡萄糖酸的產率為83％，而且通過原位紅外光譜證實了葡萄糖酸是通過葡萄糖電解所產生。電化學還原葡萄糖生產葡萄糖酸的成本比目前的化學方法低54%。該工作表明，葡萄糖電解是一種可用于氫氣制備和生物質轉化的節能且經濟高效的方法。

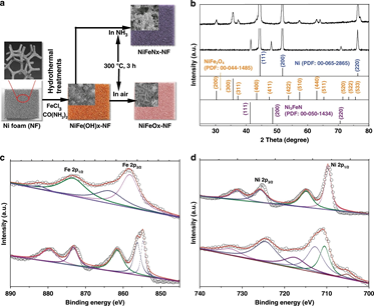

圖1. 催化劑的合成與結構表征
要點1 催化劑材料的合成及性能研究
具有開放纖維結構的商用泡沫鎳(NF)被用來賦予電極的三維結構，并為NiFe(OH)x提供鎳源。NiFe(OH)x前體在混合溶液中通過FeCl3和CO(NH2)2(尿素)的水熱反應在NF上生長。然后將NiFe(OH)x前驅體在空氣流動下加熱300℃3小時，形成Ni-Fe氧化物(NiFeOx)。將NiFe(OH)x前體在NH3流中加熱，得到NiFe氮化物(NiFeNx)。XPS研究表明，NiFeOx中的Fe為三價氧化態(Fe(III))，在空氣熱處理過程中Ni的化學狀態沒有變化。與NiFe(OH)x相比，NiFeNx樣品中Ni和Fe的氧化態降低到更低的價態。SEM和EDS分析表明NiFe(OH)x由納米薄片組成，在NF上垂直排列，覆蓋整個基底，Ni、Fe和O元素在NF上分布均勻。然而，NH3中熱處理后，生成的NiFeNx由形狀不規則的相互交聯的納米顆粒與微孔和中孔組成，Ni、Fe和N均勻分布。
要點2 電催化葡萄糖氧化
葡萄糖氧化包括兩個步驟：(1)葡萄糖氧化為GNA，其中包括兩個電子；(2)GNA氧化為GRA，其中包括四個電子。使用NiFeOx-NF和NiFeNx-NF電極在1 M KOH溶液(pH=13.9)中進行葡萄糖(100 mM)氧化，NiFeOx-NF在1.30 V下，電流密度為87.6 mA·cm-2，TOF值為0.16s?1。相同條件下，NiFeNx-NF電極的電流密度較低(22.1 mA cm?2)，TOF值僅為0.04 s?1，說明NiFeOx是比NiFeNx更有效的葡萄糖氧化催化劑。然而，對于OER，NiFeNx比NiFeOx更有效。NiFeOx-NF和NiFeNx-NF電極用于葡萄糖氧化的Tafel斜率分別為19 mV dec?1和23 mV dec?1，遠遠低于使用這兩個電極的OER的Tafel斜率。Tafel斜率與電子轉移速率密切相關，較小的Tafel斜率意味著更快的電子轉移速率和更有利的催化反應動力學。

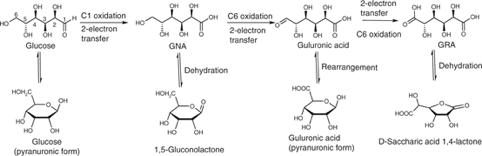

圖2. 葡萄糖轉化為GRA的反應路徑
要點3 葡萄糖催化氧化路徑研究
與NiFeNx-NF相比，NiFeOx-NF電極的OER性能較低，但在低電位下表現出優異的葡萄糖氧化性能。NiFeOx-NF的電容為53.3 mF cm?2，高于NiFeNx-NF (42.1 mF cm?2)和NF (11.1mF cm?2)，說明NiFeOx-NF的催化活性較高可能是由于催化活性位點較多。葡萄糖氧化后的NiFeOx-NF的XPS譜圖證實了NiOOH和FeOOH的形成。對照實驗也表明NiOOH和FeOOH是催化活性位點。由于NiFeOx和NiFeNx催化劑是通過泡沫鎳的直接反應形成的，催化劑與泡沫鎳基板之間具有良好的電接觸。豐富的催化活性位點和較低的電荷轉移電阻協同賦予了NiFeOx-NF電極高催化活性。而且，該催化劑具有良好的催化穩定性。此外，研究發現葡萄糖的電化學氧化反應在低濃度時為一級反應，當葡萄糖濃度超過150mm時為零級反應。

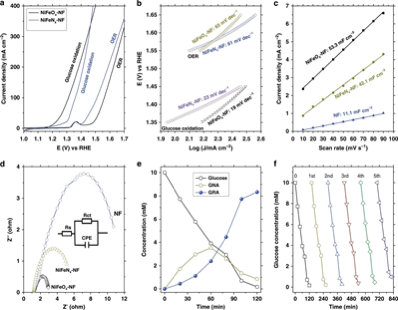

圖3. 陽極葡萄糖氧化反應性能
要點4 催化葡萄糖氧化的機理
為了進一步了解NiFeOx-NF催化葡萄糖氧化的機理，進行了原位ATR FTIR、2D HQC-NMR和LC-MS分析。由于電化學氧化過程的溫和條件，C-C鍵沒有發生斷裂。葡萄糖氧化的可能中間體和產物如下：GNA和葡萄糖酸內酯(在C1位置氧化H?C=O成羧基，兩電子轉移)，葡萄糖醛酸(在C6位置氧化CH2OH成H?C=O，兩電子轉移)，GRA(在C6位置進一步氧化H?C=O基團，兩電子轉移)。
圖4. 葡萄糖氧化反應機理示意圖

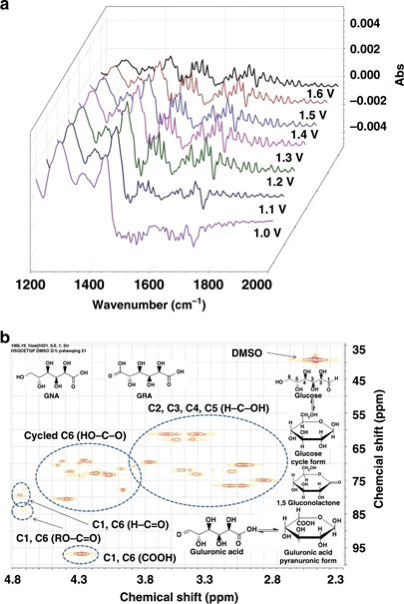

圖5. 葡萄糖氧化反應產物分析
要點5 陰極HER
在堿性條件下，使用Ni-Fe-OH基電極和其他電極對陰極HER進行研究發現，NiFeNx-NF電極在1M KOH溶液中的活性高于NiFeOx-NF和NiFe(OH)x-NF電極。NiFeNx-NF電極達到10和100 mA cm?2電流密度的過電位分別為40.6和104 mV。NiFeNx-NF電極的Tafel斜率為39 mV dec?1，遠遠低于NiFe(OH)x-NF (142 mV dec?1)和NiFeOx-NF(97 mV dec?1)電極，證實了NiFeNx-NF是堿性溶液中性能最好的無貴金屬HER催化劑之一。此外，研究發現NiFeNx-NF具有很好的葡萄糖耐受性和穩定性。

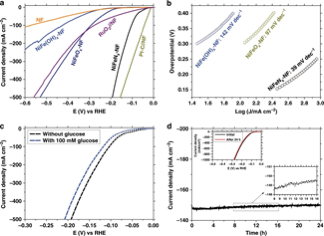

圖6. 陰極HER性能表征
要點6 工藝評估
以NiFeOx-NF為陽極電極，NiFeNx-NF為陰極電極，陰離子交換膜將其分離，分別以1M KOH和0.5 M葡萄糖和1M KOH為陽極和陰極電解質構建葡萄糖電解池。LSV曲線顯示，在相同的電位下，葡萄糖氧化電解比水電解的電流密度更高。此外，在葡萄糖電解過程中沒有發生OER競爭過程。本文提出的電催化葡萄糖氧化工藝與常規的化學氧化和微生物發酵生產GRA工藝相比，具有顯著的可持續性、更高的GRA產率，更短的反應時間和更低的e因子(產生的廢物與目標產品的質量比)。而且，電催化葡萄糖氧化法操作成本低，下游分離成本低，對環境的影響小。此外，電催化葡萄糖氧化過程中所需的大量KOH，，轉化為K2SO4，作為副產品生產肥料。

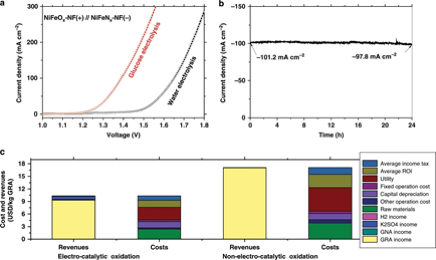

圖7. 葡萄糖電化學氧化的工藝評估
小結
該工作開發了一種將葡萄糖電解轉化為GRA和H2的方法。NiFeOx-NF和NiFeNx-NF催化劑分別對陽極葡萄糖氧化和陰極HER具有很好的催化性能。用NiFeOx-NF和NiFeNx-NF組裝的葡萄糖電解槽，在1.48 V的電壓下可獲得200 mA cm-2的電流密度，而且可以穩定運行24 h，表現出良好的穩定性。由于這些催化劑材料的豐富特性，以及GRA和H2等增值化學品的低成本和節能生產的需求，這種有機化合物電解策略具有巨大的應用潛力。
參考文獻及原文鏈接
Wu-Jun Liu, et al. Efficient electrochemical productionof glucaric acid and H2 via glucose electrolysis. NatureCommunications, 2020.
DOI: 10.1038/s41467-019-14157-3
https://doi.org/10.1038/s41467-019-14157-3
