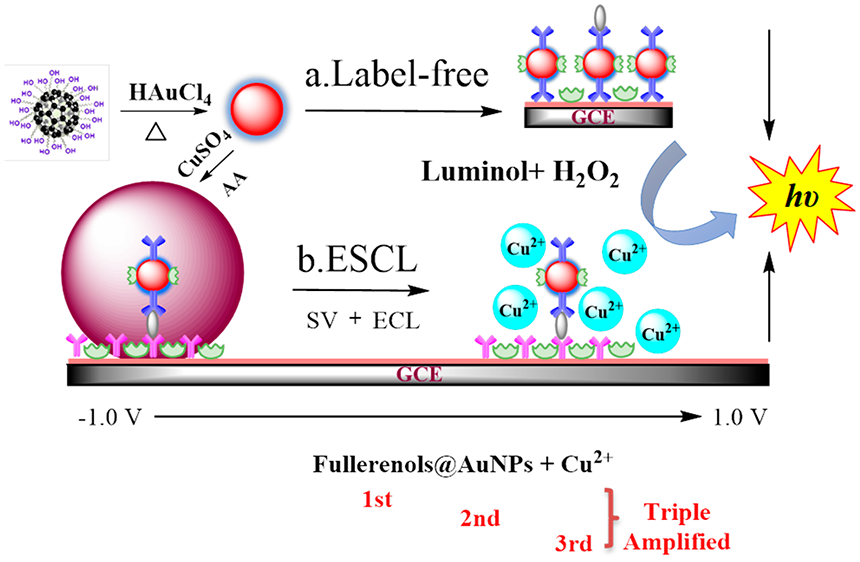

1. Anal. Chem.：富勒烯修飾的金納米粒子用于電化學發光檢測蛋白質
南京醫科大學楊笛教授和北京大學邵元華教授合作構建了一種富勒烯修飾的金納米粒子fullerenols@AuNPs，并發現富勒烯能夠增強魯米諾與過氧化氫系統,的電化學發光信號（ECL）。實驗將制備的fullerenols@AuNPs作為一種無標記的免疫傳感器用于檢測人類心臟病生物標志物心肌肌鈣蛋白I（cTnI）。
隨后，實驗也利用原位反應構建了銅粒子包覆的fullerenols@AuNPs，并以其為基礎開發了一種新型的電化學剝離化學發光(ESCL)方法用于開發檢測cTnI和免疫球蛋白，該方法的敏感度比之前的策略要高20倍左右。在ESCL檢測過程中，Cu2+會從Cu@fullerenols@AuNPs中被剝離進而使得ECL信號顯著增加。同時由于fullerenols@AuNPs和Cu2+具有良好的導電性，可以促進H2O2的分解以生成活性氧(ROSs)，從而加速ECL過程。研究結果表明，該實驗開發的兩種免疫傳感器對cTnI和IgG均具有很高的檢測敏感性和選擇性。
Yifan Dong, Di Yang, Yuanhua Shao. et al.Electrochemiluminescent Detection of Proteins Based on Fullerenols ModifiedGold Nanoparticles and Triple Amplification Approaches. AnalyticalChemistry. 2020
DOI: 10.1021/acs.analchem.9b04087
https://pubs.acs.org/doi/10.1021/acs.analchem.9b04087

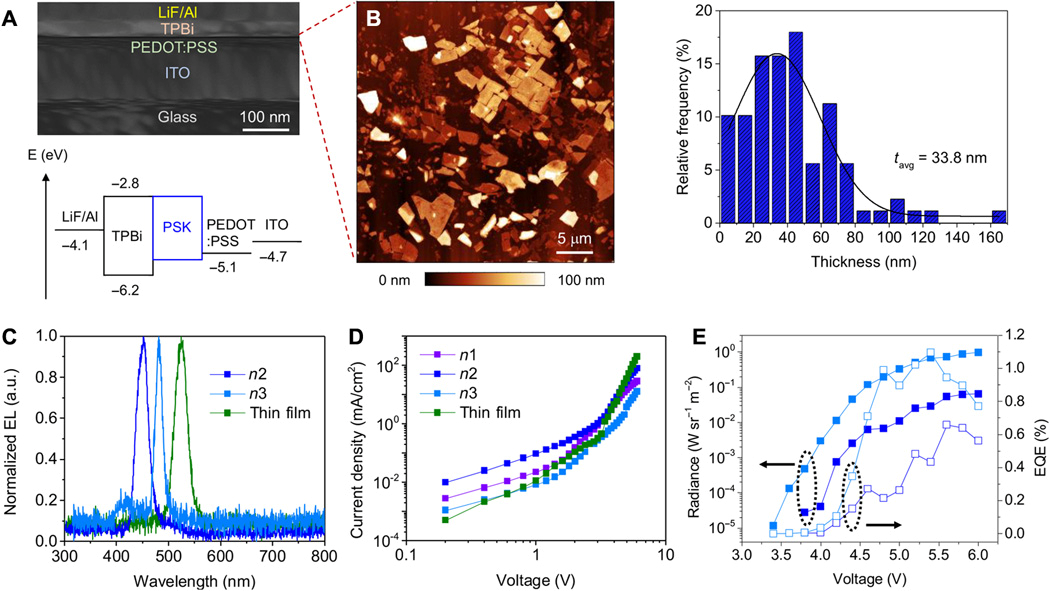

2. 楊培東Sci.Adv.：單晶二維RP相鈣鈦礦藍光LED的結構和光譜動力學

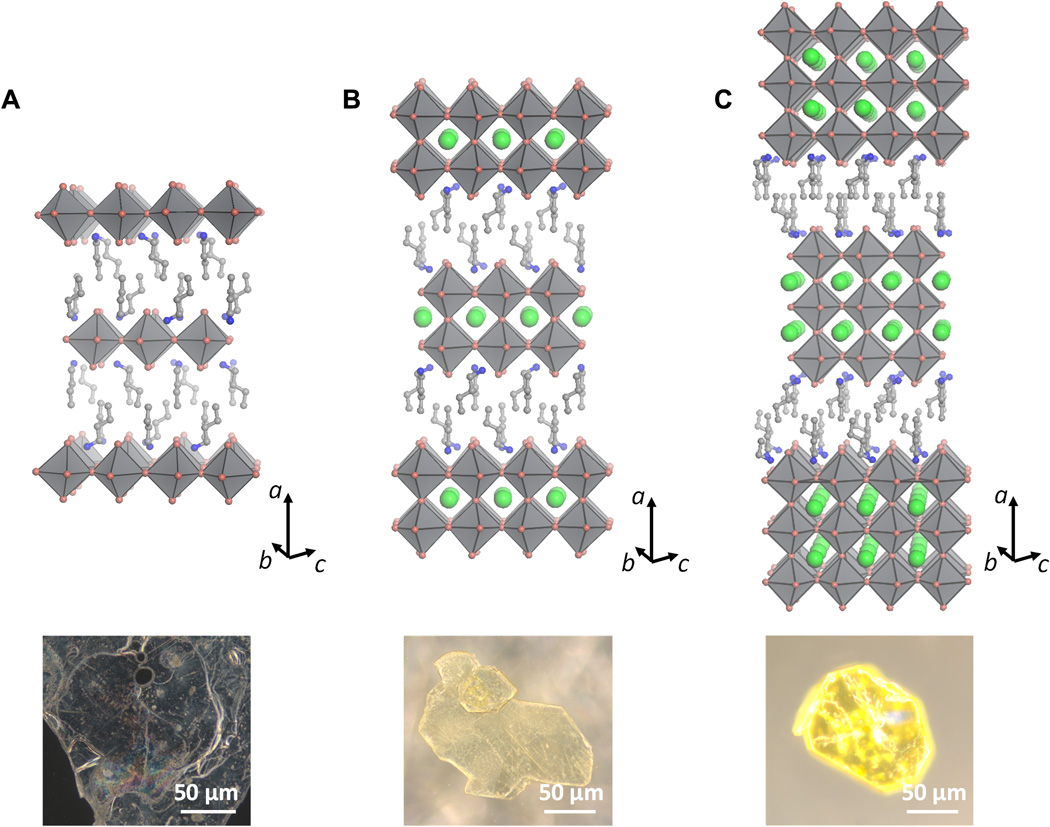

實現基于鈣鈦礦的高色純度藍光發光二極管（LED）仍然具有挑戰性。加州大學伯克利分校的楊培東和斯坦福大學Michael F. Toney團隊成功合成了一系列藍光二維Ruddlesden-Popper單晶及制備了高色純度的發藍光LED。盡管此方法成功地實現了基于不同層厚度的一系列帶隙發射，但在施加高偏壓下，器件仍然遭受傳統的溫度誘導器件退化機制的困擾。
為了理解潛在的機制，研究人員通過研究晶體結構和光譜演化動力學，通過原位溫度依賴性單晶X射線衍射，光致發光（PL）表征和密度泛函理論計算，進一步闡明了溫度誘導的器件退化。由于[PbBr6]4-八面體的傾斜和有機鏈的紊亂，溫度升高，PL峰變得不對稱加寬，并具有明顯的強度衰減，這導致帶隙減小。這項研究表明，在LED工作條件下進行熱量管理是維持高亮度發光的關鍵因素。
Structural and spectral dynamics ofsingle-crystalline Ruddlesden-Popper phase halide perovskite bluelight-emitting diodes，Science Advances，2020
DOI: 10.1126/sciadv.aay4045.
https://advances.sciencemag.org/content/6/4/eaay4045

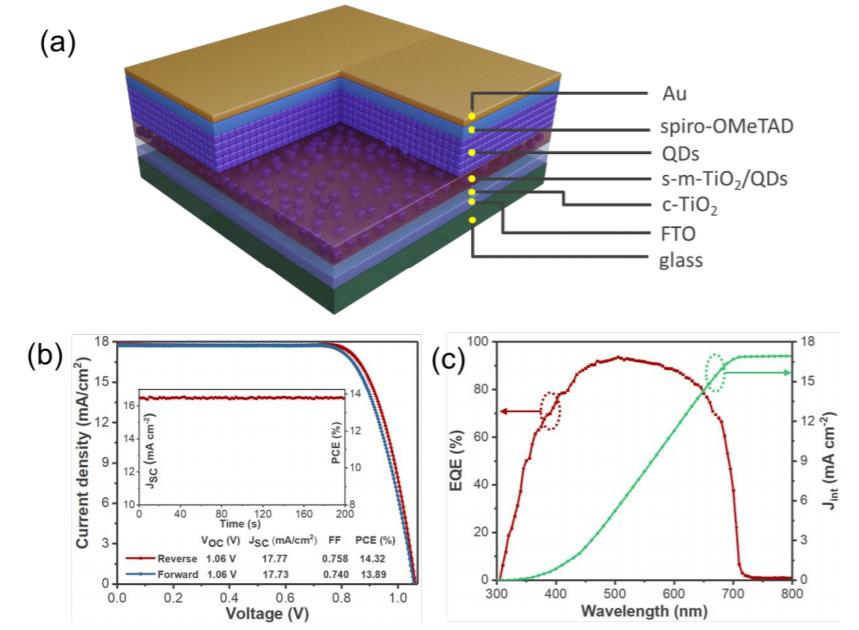

3. 武漢理工JACS:化學界面工程實現高效CsPbI3量子點介孔太陽能電池
穩定性優異的全無機α-CsPbI3鈣鈦礦量子點（QDs）吸引了研究人員的極大興趣。此外，非原位合成的量子點明顯降低了鈣鈦礦層沉積過程的可變性。同時，將α-CsPbI3 QD摻入介孔TiO2（m-TiO2）極具挑戰性（m-TiO2是鈣鈦礦太陽能電池中性能最好的電子傳輸材料之一）。
鑒于此，武漢理工大學Yueli Liu，格勒諾布爾大學Peter Reiss和莫納什大學Qiaoliang Bao團隊使用富含電子的銫離子的乙酸甲酯溶液對m-TiO2表面進行工程處理。研究表明，該處理降低了TiO2表面的固液界面張力并提高了潤濕性，從而有利于QDs向m-TiO2的遷移。同時，銫離子鈍化QD表面并促進m-TiO2/QD界面處的電荷轉移，從而使電子注入速率提高了三倍。m-TiO2/ QD層的表面粗糙度也得到了改善，器件效率為13％。
High efficiency mesoscopic solar cells using CsPbI3perovskite quantum dots enabled by chemical interface engineering, J. Am. Chem.Soc. 20
https://doi.org/10.1021/jacs.9b10700
4. ACS Nano：基于三維鈣鈦礦納米光子線陣列的發光二極管，效率和穩定性顯著提高

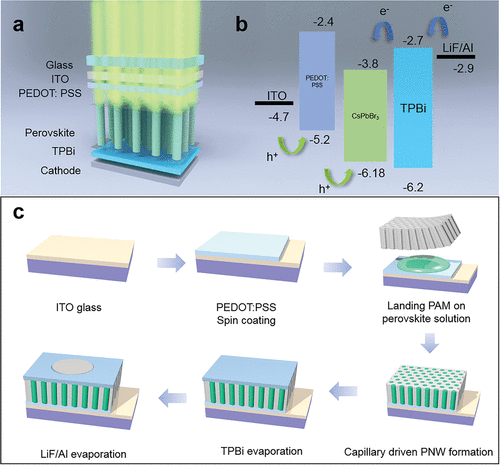

雜化鈣鈦礦由于具有良好的結晶度、高純度、寬禁帶可調性和溶液可加工性，再過去幾年中已經成為高效發光二極管最有希望的候選者。然而，目前所報道的器件外部量子效率尚未達到傳統無機和有機發光二極管的水平。此外，器件的穩定性仍有待提高。基于此，香港科技大學的Zhiyong Fan等人提出了利用毛細管效應輔助模板法制造鈣鈦礦納米光子線陣列發光二極管的方法。
與平面控制器件相比，納米結構器件的外部量子效率從11％提高到16％，提高了45％，通過光學模型驗證發現這主要是由于器件的光提取效率顯著提高。有趣的是，作者還發現由于有效的模板鈍化，與平面控制設備相比，納米結構設備的壽命是其3.89倍。該結果表明，通過適當的光子器件結構設計，可以顯著提高器件的性能和壽命。
Qianpeng Zhang, Daquan Zhang, Leilei Gu, Kwong-HoiTsui, Swapnadeep Poddar, Yu Fu, Lei Shu, Zhiyong Fan*. Three-DimensionalPerovskite Nanophotonic Wire Array-Based Light-Emitting Diodes withSignificantly Improved Efficiency and Stability. ACS Nano 2020
DOI: 10.1021/acsnano.9b06663
https://doi.org/10.1021/acsnano.9b06663

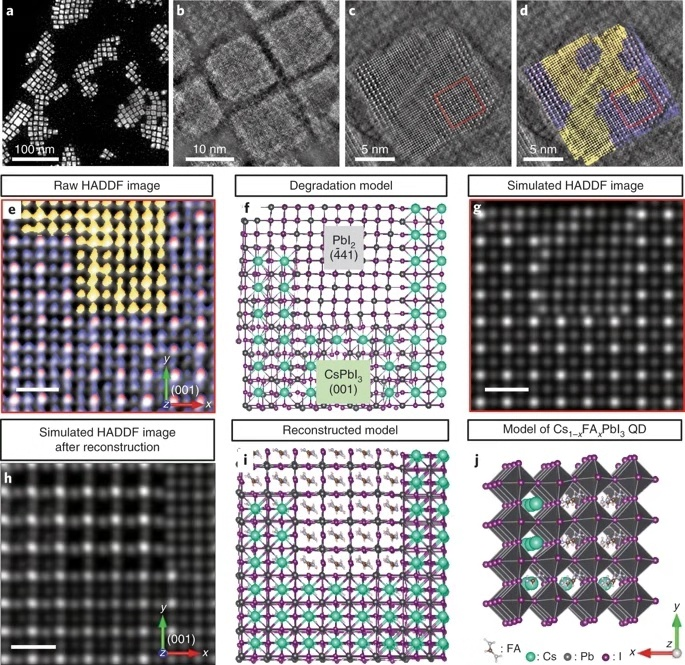

5. 王連洲NatureEnergy: 16.6%認證效率！量子點鈣鈦礦太陽能電池
量子點（QD）形式的Cs1?xFAxPbI3提供了通往穩定的基于鈣鈦礦的光伏和光電子學的途徑。但是，合成具有高性能QD太陽能電池（QDSC）所需特性的多元QD仍然具有挑戰性。

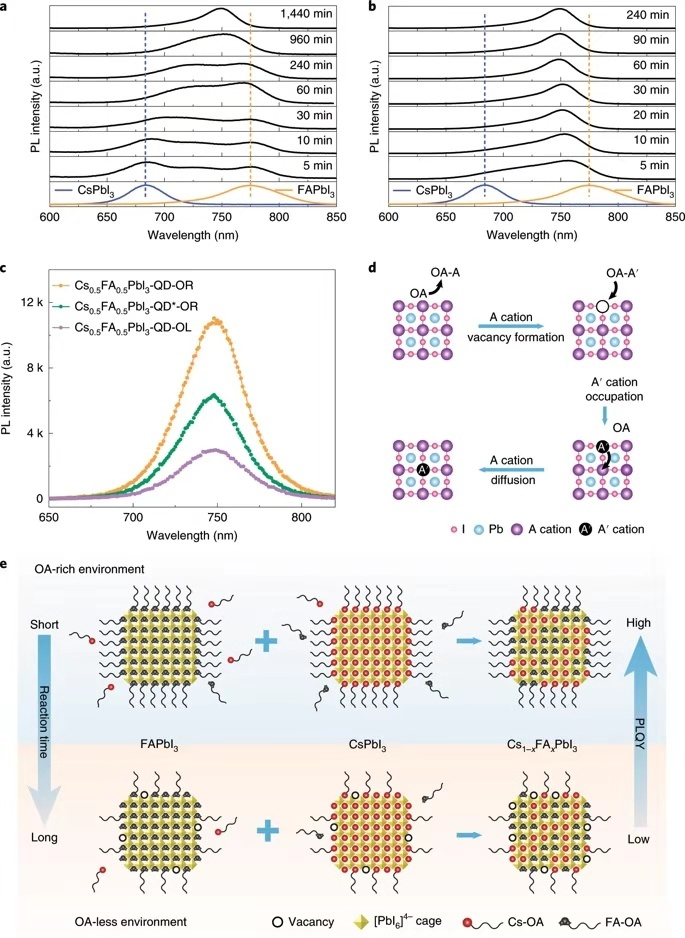

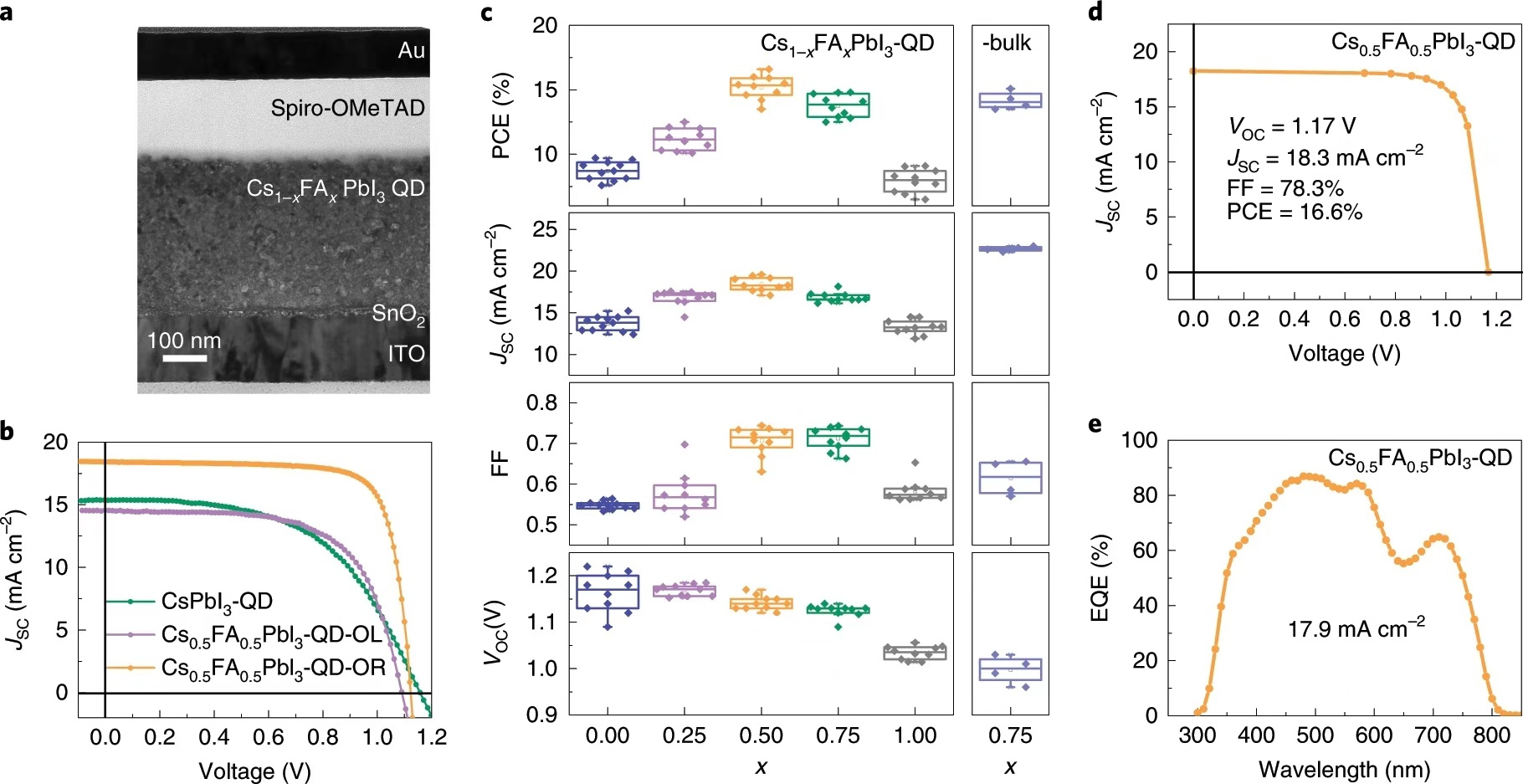

昆士蘭大學的王連洲和Yang Bai團隊報道了一種有效的油酸（OA）配體輔助陽離子交換策略，該策略允許在整個組成范圍內（x = 0-1）進行Cs1?xFAxPbI3 QD的可控合成，這在大晶粒多晶薄膜中是無法獲得的。在富含OA的環境中，可以促進陽離子的交叉交換，從而可以快速形成具有降低的缺陷密度的Cs1?xFAxPbI3 QD。最高Cs0.5FA0.5PbI3 QDSC的認證效率（PCE）為16.6％，而滯后可以忽略不計。進一步證明，由于相分離得到抑制，與薄膜同類產品相比，QD設備顯示出明顯增強的光穩定性，并且在連續光照下600h，仍保留了94％的原始PCE。
Ligand-assistedcation-exchange engineering for high-efficiency colloidal Cs1?xFAxPbI3 quantum dot solar cells with reduced phasesegregation，Nature Energy 2020.
https://www.nature.com/articles/s41560-019-0535-7
