制約二維材料和薄膜材料實用化的一個關鍵問題在于：如何將二維材料或薄膜從生長基底上轉移到目標使用基底上。包括石墨烯，TMDs，以及二維鈣鈦礦，二維氧化物等各種具有新穎物理化學性質的尖端材料，莫不深受此工藝的阻礙。復合氧化物（即多組分氧化物）在超導、磁性、鐵電等領域具有一些優異的性質。因此，若能實現成熟的集成工藝，多組分氧化物有望用于下一代功能器件。目前的集成方法通常是外延生長（將薄膜生長在兼容性襯底上），適用的材料體系十分有限。此外，就外延薄膜的轉移方法而言，近幾年的研究主要采用的是化學剝離法。相比于普通外延生長，遠程外延生長的襯底和外延薄膜之間是由石墨烯/其他二維材料分隔開的（圖1a）。也就是說，外延薄膜并不直接生長在原始襯底上，而是生長在石墨烯上。由于石墨烯足夠薄，襯底原子勢場能穿透石墨烯，使得外延生長在石墨烯薄膜上進行。其中，勢場穿透性與襯底材料中離子鍵的強度成正比。也正因為石墨烯的分隔作用，襯底材料與外延材料只存在弱范德華力，使得后者能較容易地剝離（移除）（圖1b）。總的來說，遠程外延較好地兼顧了生長和轉移過程。高質量氧化物薄膜的制備離不開合理設計的生長方案，以及對材料界面和襯底表面的原子級調控。對于特定薄膜的外延制備而言，挑選襯底必須考慮其晶體結構、晶格尺寸和熱膨脹系數；生長條件必須涵蓋溫度、氧壓、生長速率等多方面的考慮，以獲得高穩定性、高結晶性的目標晶相。
第一作者：Hyun S. Kum, Hyungwoo Lee, Sungkyu Kim, Shane Lindemann通訊作者：Chang-Beom Eom, Jeehwan Kim.通訊單位：麻省理工學院、威斯康辛大學麥迪遜分校

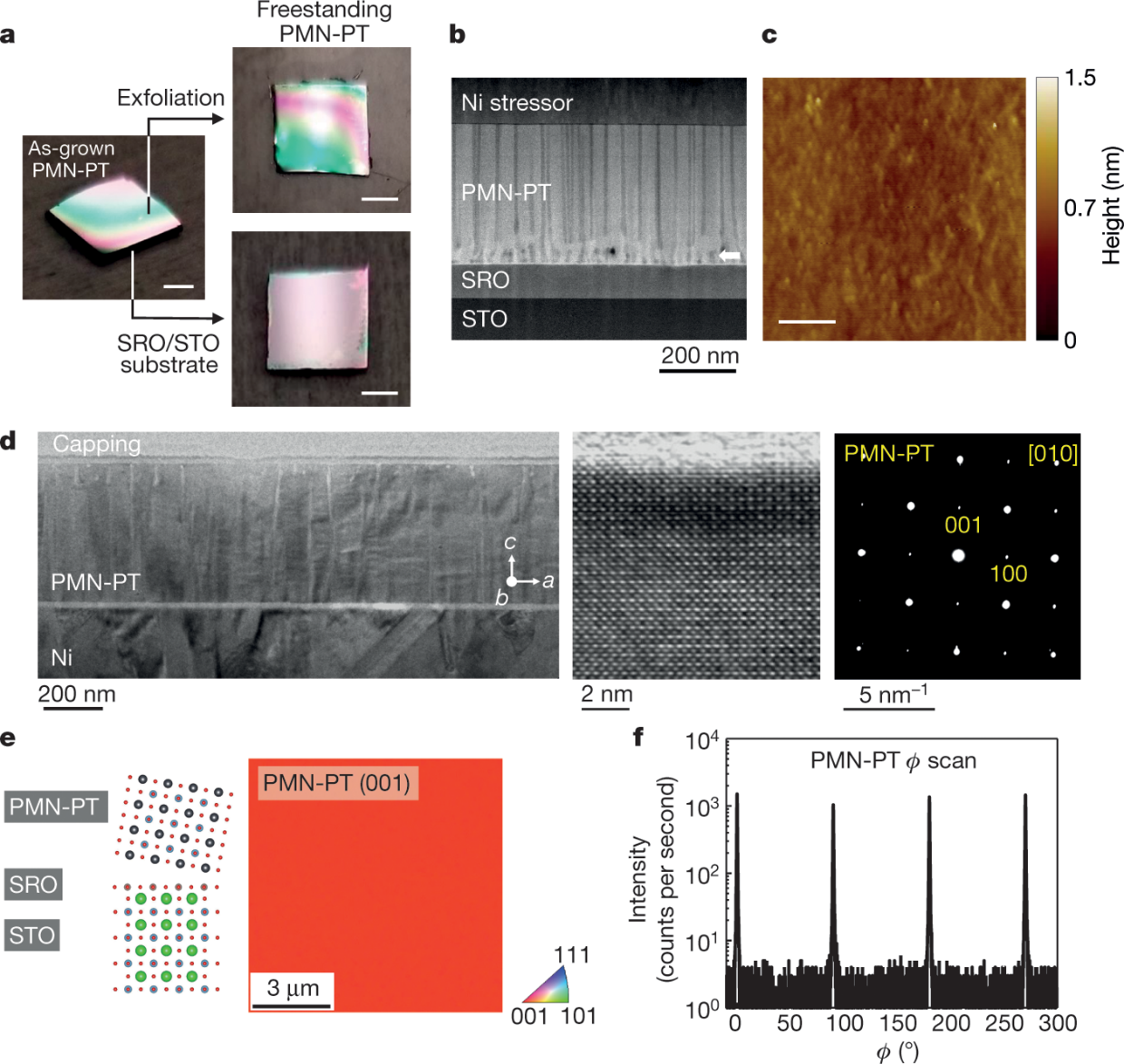

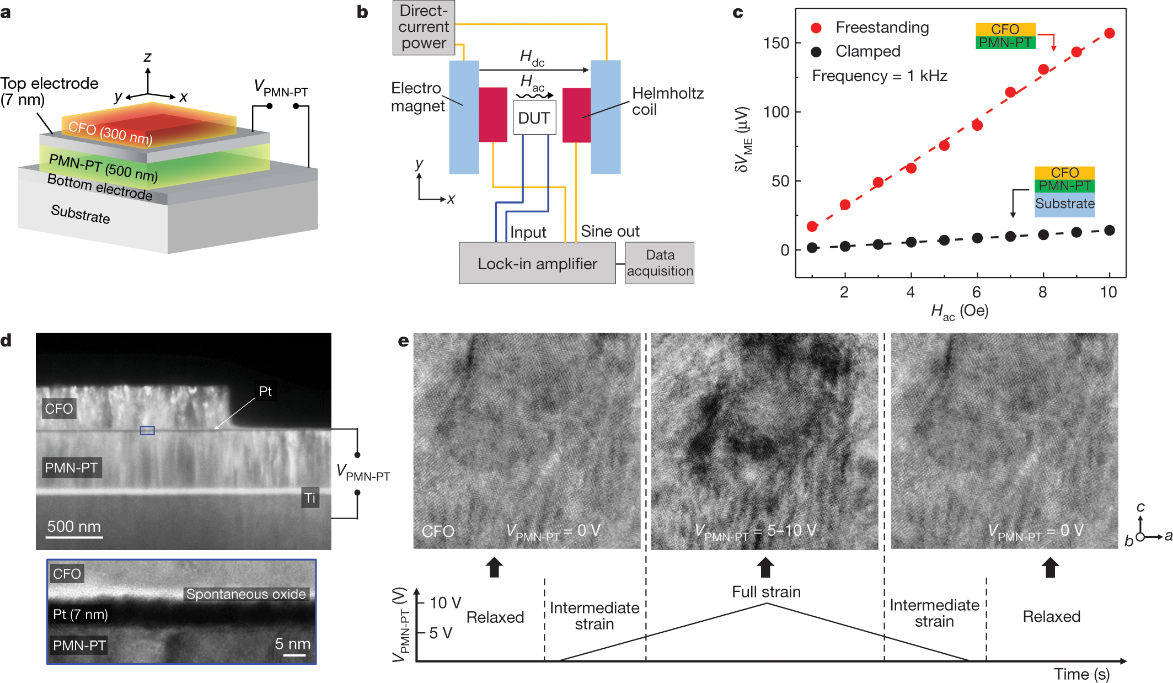

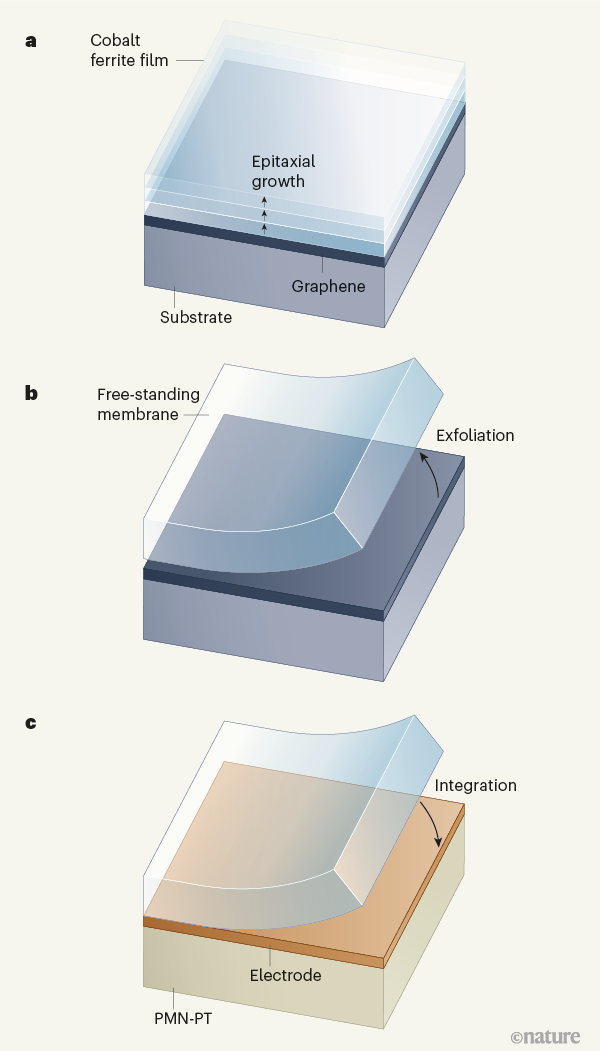

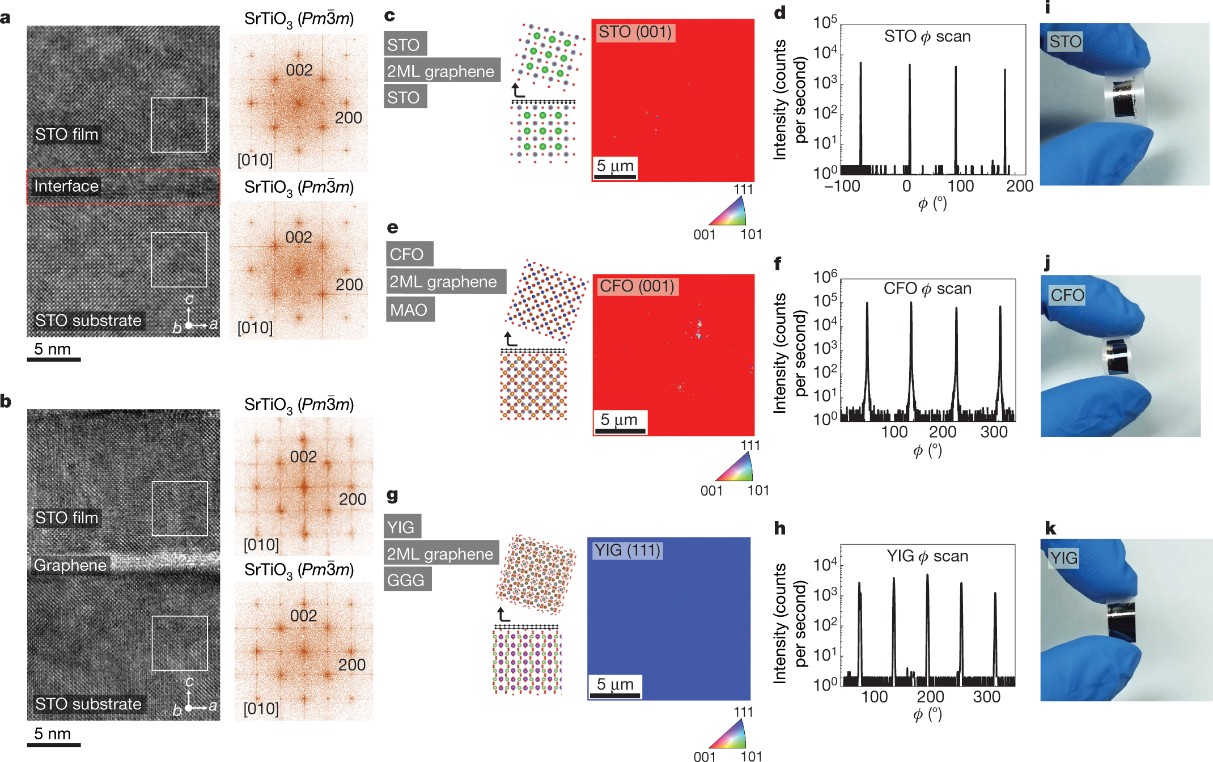

近日，麻省理工學院Jeehwan Kim團隊和威斯康辛大學麥迪遜分校Chang-BeomEom團隊合作，從弱結合外延界面分離得到自支撐單晶薄膜，實現了多種類型的復合氧化物堆疊結構的制備。該研究基于表面改性襯底，制備了易于轉移的多組分氧化物晶膜，豐富了異質集成的各類組合。圖1. 多組分氧化物薄膜的生長和集成。a. 遠程外延技術；b. 剝離得到自支撐薄膜；c. 剝離薄膜的異質集成。分離弱結合外延界面得到自支撐復合氧化物薄膜氧化物薄膜的制備涉及氧化過程，因此對氧壓的控制至關重要。然而，作者發現，基于脈沖激光沉積的高溫供氧會導致襯底上石墨烯的刻蝕。為阻止刻蝕的發生，作者首先在真空條件下沉積了5-10 nm厚度的氧化物薄膜，在此基礎上再進行上述供氧沉積，最終薄膜厚度達到100 nm級別（圖2）。值得注意的是，后續氧化過程能有效提高初始沉積薄膜的結晶性。最后，作者將沉積的氧化物薄膜從石墨烯上剝離下來，得到自支撐氧化物薄膜。圖2. 從石墨烯包覆的襯底上剝離外延生長得到的多組分氧化物薄膜。鑒于弱結合外延界面易于分離的特點，作者嘗試了另一實驗——用復合氧化物SrRuO3取代石墨烯作為基底，通過濺射工藝來生長氧化物薄膜（圖3）。在此基礎上，作者在氧化物薄膜上進一步沉積了Ni層，Ni層誘導的應變能有效克服氧化物薄膜和SrRuO3之間的弱鍵合，促進氧化物薄膜的剝離。圖3. 從SrRuO3/ SrTiO3襯底上分離出PMN-PT薄膜。以上述方法為基礎，作者成功實現了以下復合氧化物膜的轉移：（1）鈦酸鍶SrTiO3，釔鐵石榴石Y3Fe5O12，磁性鐵酸鈷CoFe2O4（脈沖激光沉積法制備）；（2）鈮鎂酸鉛Pb(Mg1/3Nb2/3)O3–PbTiO3(PMN-PT)（濺射法制備）；（3）鐵電性BaTiO3（分子束外延法制備）。基于改進的分離/轉移方法，作者得到了豐富的疊層異質結構。其中一例為300nm CoFe2O4層/電極層/500 nm PMN-PT層（圖1c，圖4）。由于沒有襯底的束縛，該異質結構表現出較高的磁致伸縮性和壓電性。另一例為石墨烯/氧化物膜堆疊結構，作者通過拉曼光譜證明了電子在異質結界面處的轉移。可以預見的是，其他不同氧化物的組合能實現更多功能的集成。圖4. CoFe2O4和PMN-PT薄膜的異質集成。本文提出的剝離技術使得復合氧化物膜能從外延界面上轉移到任意材料。由于沉積薄膜的厚度可控、堆疊選擇性眾多，未來有望開發出超薄氧化物薄膜，并實現各種類型的異質集成薄膜。此外，氧化物薄膜與量子材料體系的集成也頗具前景，有望推動電子器件的發展。盡管如此，目前的一個挑戰是石墨烯包覆型基底仍然較少，限制了上述方法。日本東北大學Atsushi Tsukazaki認為，該研究開發的技術很可能拓展到復合氧化物體系之外。此外，對堆疊結構中界面處的物理/化學鍵合的理解也十分重要，特別是其區別于傳統外延界面之處。1. Kum, H.S., Lee, H., Kim, S. et al. Heterogeneous integration ofsingle-crystalline complex-oxide membranes. Nature 578, 75–81 (2020).https://doi.org/10.1038/s41586-020-1939-z2. Atsushi Tsukazaki. A platform for making and transferring oxidefilms. Nature 578, 41-42 (2020).DOI: 10.1038/d41586-020-00206-1https://www.nature.com/articles/d41586-020-00206-1
