第一作者：郝曉杰
通訊作者：趙宇飛，宋宇飛
第一單位：北京化工大學
研究亮點：
1. 通過將Ni引入CoFe-LDH層板得到了富含氧缺陷和金屬缺陷的NiCoFe-LDH；
2. 富含缺陷的NiCoFe-LDH在高波長下（λ > 500 nm）CO2還原得到的CH4選擇性可達78.9%，H2的選擇性可被抑制到1.7%。
隨著化石燃料的大量消耗，大氣中CO2的過度排放不僅嚴重影響了自然界碳循環，而且?guī)砹藝?yán)重的環境問題。捕獲CO2并利用太陽能將其轉換成有價值的碳?xì)淙剂希ㄈ?/span>CO, CH4等）是解決碳排放和能源危機的手段之一。目前，光催化還原CO2受到了廣泛關注，大量的光催化劑被證實具有CO2還原活性。其反應過程為，光照條件下，催化劑表面的光電子可以驅動水分子發生反應，分裂成活性氫(H*)。隨后，吸附在催化劑表面的CO2分子通過活性H*的加氫反應還原為CO和CH4等產物。然而，由于CO2還原過程中還原產物的多樣性以及產氫（HER）競爭反應的存在，使得目標產物的活性和選擇性均比較差，因此調控光催化CO2還原反應過程中產物選擇性具有重要意義。
水滑石（LDHs）是一類主體層板金屬元素高度有序排列且層板組成可調的二維層狀金屬氫氧化物。前期大量研究均表明，調節層板組成元素以及形貌，層間客體等可以調控LDHs的能帶間隙、缺陷結構、以及內建電場等。因此，利用水滑石組分可調的優勢來構筑高選擇性光催化CO2還原催化劑成為一種可能。
在過去二十余年的研究中，北京化工大學化工資源有效利用國家重點實驗室段雪院士領導的團隊已經實現了水滑石材料工業化放大合成以及產業應用。在先前的研究中，我們通過調節水滑石層厚，得到不同厚度的NiAl-LDH，從而精準調控催化劑中缺陷的濃度。其中得到的單層NiAl-LDH（m-NiAl-LDH）實現了高波長下（600 nm）高選擇性的將CO2轉化為CH4 （Angew. . Chem. Int. Ed., 2019, 58, 11860-11867）；同時，我們也發現層間陰離子的種類對CO2還原產物的選擇性具有一定的影響（Chem. Res. Chin. Univ.,2020, 36, 127-133）。本文利用水滑石材料作為載體得到的不同負載量的Pd/CoAl-LDH，該催化劑實現了光催化條件下高效精準地控制CO2還原到不同比例合成氣（J. Energy. Chem., 2020, 46, 1-7）。根據前人相關研究，調節水滑石層板元素可以調控LDHs的能帶間隙，為構筑高選擇性光催化CO2還原催化劑提供了可能。
有鑒于此，北京化工大學化工資源有效利用國家重點實驗室趙宇飛教授、宋宇飛教授課題組報道，相比于一步共沉淀法合成的CoFe-LDH，引入Ni位點的三元NiCoFe-LDH可調控光催化CO2還原的產物CH4、CO和H2的選擇性。更有趣的是，在500 nm以上的波段，三元NiCoFe-LDH可以將副產H2的選擇性抑制到1.7%，而CH4的選擇性可以大幅提高到78.9%。研究結果表明，Ni的引入會在層板中引入大量的缺陷態，不僅提高了電荷轉移效率，而且可以調節材料的帶隙，從而可控制CO2還原中產物的選擇性。
要點1. 如圖1所示，一步共沉淀法合成的NiCoFe-LDH厚度在3.5 nm左右，其粒徑大小約為80-100 nm。同樣方法合成的CoFe-LDH具有相似的厚度和粒徑。

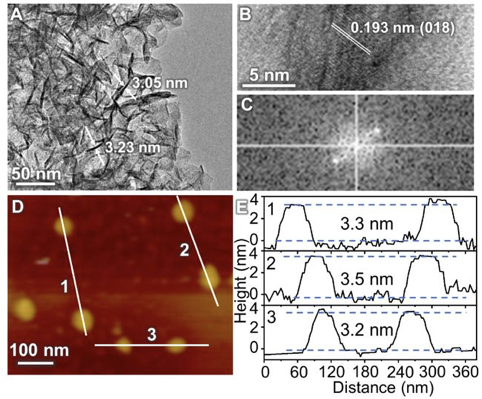

圖1 (A, B) NiCoFe-LDH的HRTEM圖像； (C) 圖B的FFT圖； (D) NiCoFe-LDH的AFM圖；(E) NiCoFe-LDH在圖D中的高度。
要點2. 如圖2所示，CoFe-LDH層板引入Ni元素之后，NiCoFe-LDH的光吸收能力有所增強。同位素實驗表明，產物CH4及CO中的C來源于反應物CO2而非其他含C雜質。利用Ru配合物為光敏劑，在光催化CO2還原反應中，我們發現，引入Ni元素之后的NiCoFe-LDH不僅能夠顯著的將CO2轉化為CH4，并且能夠有效抑制H2的選擇性。進一步地，我們研究了不同波長下NiCoFe-LDH的光催化性能，結果表明，NiCoFe-LDH在500 nm以上波長光照下仍有較好的催化活性，其CH4選擇性可達到78.9%，并且H2的選擇性可以被抑制到1.7%

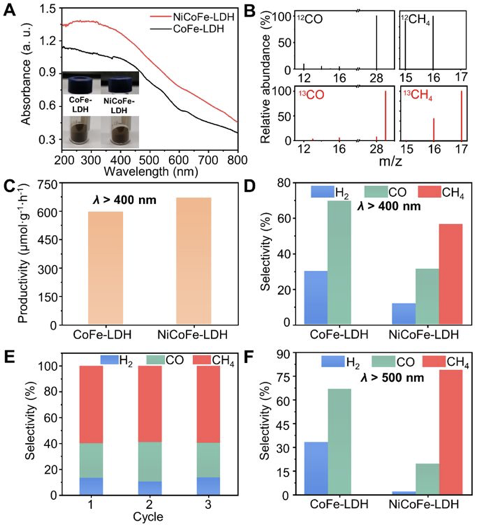

圖2 (A) NiCoFe-LDH以及CoFe-LDH的固體紫外漫反射光譜；(B) 400 nm波長光照下產物的GC-MS譜；NiCoFe-LDH以及CoFe-LDH在400 nm波長光照下光催化CO2還原反應的(C) 活性；(D) 產物選擇性；(E) NiCoFe-LDH的循環穩定性；(F) NiCoFe-LDH以及CoFe-LDH在500 nm波長光照下光催化CO2還原反應的產物選擇性。
要點3. 為了進一步確定NiCoFe-LDH優異光催化性能的來源，我們對催化劑的結構進行了進一步探索。利用X射線吸收精細結構(XAFS)光譜學對材料層板中Ni引入后Fe和Co周圍電子和局域配位結構的變化進行了研究。研究發現，與CoFe-LDH相比，NiCoFe-LDH中Fe-O殼層和Fe-M (M=Ni/Co/Fe)殼層的配位數更低，說明NiCoFe-LDH中同時存在氧缺陷（VOH）和金屬缺陷（VM, M=Ni/Co/Fe），而Co元素周圍則只有VOH。因此，相比于CoFe-LDH, NiCoFe-LDH中可能存在更多的缺陷，且氧缺陷和金屬缺陷共存。而缺陷態的存在可能有利于光催化反應的進行。

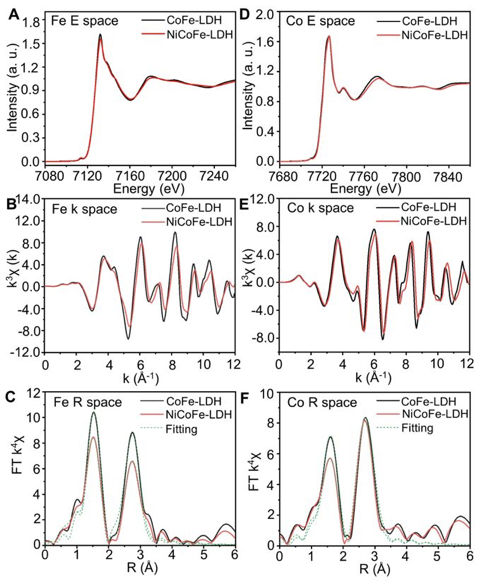

圖3 (A-C)NiCoFe-LDH以及CoFe-LDH中Fe的K邊X射線吸收精細結構分析；(D-F) NiCoFe-LDH以及CoFe-LDH中Co的K邊X射線吸收精細結構分析
要點4. 如圖4所示，穩態光致發光（PL）光譜，電化學阻抗譜（EIS），以及光電流響應譜均進一步證明了引入Ni元素后，引起的缺陷態可以促進光催化CO2還原過程中電荷轉移和分離，進而使得更多的光生電子可被用于CO2還原。

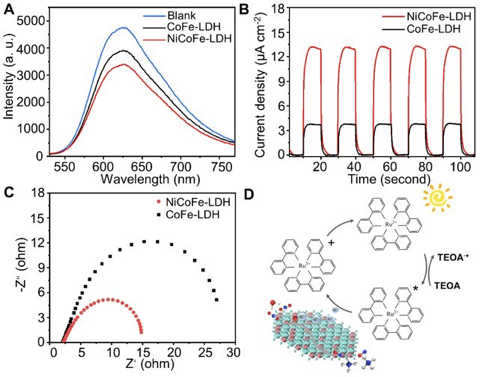

圖4 NiCoFe-LDH以及CoFe-LDH (A) 穩態光致發光光譜(含有24.5×10-6 M [Ru(bpy)3] Cl2·6H2O)；(B) 光電流-時間曲線；(C) 電化學阻抗譜；(D) 在NiCoFe-LDH上光催化光催化CO2還原的機理示意圖
要點5. 為了進一步揭示NiCoFe-LDH 中缺陷對光催化CO2的影響，我們進行了 Hubbard 校正的自旋極化密度泛函計算。計算結果表明，Ni元素的引入可以有效降低NiCoFe-LDH的帶隙，而氧缺陷以及金屬缺陷的存在會使材料中存在更多的缺陷態，有利于電子的分離，從而提高材料的光催化CO2還原性能。
總結
在本工作中，通過向CoFe-LDH中引入Ni位點，實現了水滑石層板上缺陷態的引入，同時可以調節催化劑的能帶結構。該催化劑不僅實現了高選擇性將CO2轉化為CH4，同時可以在高波段（λ > 500 nm）下依舊可高效轉化CO2，且CH4選擇性可達78.9%；同時，副產物H2的選擇性可被抑制到1.7%。
文章信息

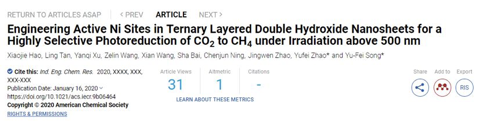

Xiaojie Hao, et al. Engineering Active Ni Sites in Ternary Layered Double Hydroxides Nanosheets for a High Selectivity Photoreduction of CO2 to CH4 under Irradiation above 500 nm, Ind. Eng. Chem. Res., 2020,
DOI: 10.1021/acs.iecr.9b06464
https://pubs.acs.org/doi/pdf/10.1021/acs.iecr.9b06464
通訊作者介紹：
趙宇飛
教授，博士生導師。入選中國科協“青年人才托舉工程”計劃，2019年度國家自然科學基金優秀青年科學基金獲得者。工作圍繞水滑石基二維插層材料的可控合成及精細結構表征，面向高值精細化學品的光/電催化合成。近年來以第一/通訊作者在Chem. Soc. Rev.、J. Am. Soc. Chem.、Angew Chem.、Adv. Mater.、Chem.、Joule、Ind. Eng. Chem. Res.等期刊上發表SCI收錄論文28篇；累計SCI他引4500余次；5篇入選ESI高被引論文，已授權國家發明專利19項。
宋宇飛
教授，博士生導師，國家杰出青年基金獲得者。目前擔任《科學通報》和J. Energy. Chem編委。近年來，主要研究：分子組裝與先進功能材料；插層結構組裝與催化；以能源與環保為導向的功能材料的設計與制備的研究。至今，以通訊作者和第一作者在Nat. Protoc.、Chem. Soc. Rev.、Angew. Chem. Int. Ed.、J. Am. Chem. Soc.、Adv. Func. Mater.等刊物發表SCI收錄論文140余篇，授權中國發明專利20項，構筑了較為完整的自主知識產權體系。主編英文專著1部，參寫專著3部。先后主持了國家自然科學基金委杰出青年基金、國家自然科學基金重點項目、科技部重點研發計劃課題等多項國家和省部級項目。
