第一作者：朱紅偉，劉宇航，F(xiàn)elix T. Eickemeyer
通訊作者：劉宇航，李祥高，Michael Gr?tzel
通訊單位：天津大學，瑞士洛桑聯邦理工學院（EPFL）
研究亮點：
1. 通過分子設計在苯乙胺碘的對位引入疏水的叔丁基取代基（tBBAI），實現了電池效率和穩定性的同步提高。
2. 通過外部量子效率等測試揭示了tBBAI的作用機制。
3. 運用tBBAI修飾鈣鈦礦/HTM界面，電池的達到了23.5%，在一個太陽最大輸出功率點持續監測500h，效率保持初始效率的95%。
鈣鈦礦電池的面臨的問題和挑戰
經過最近幾年的快速發展，鈣鈦礦電池的認證效率已經突破了25%，穩定性也得到了很大的提高。典型的鈣鈦礦電池類似三明治的結構鈣鈦礦吸光層夾在電子傳輸層和空穴傳輸層之間。目前最常用的空穴傳輸材料是含三芳胺基團的有機空穴傳輸材料（例如spiro-OMeTAD 和PTAA），由于這些材料本征的疏水性導致鈣鈦礦和空穴傳輸材料間的接觸存在問題；除此之外由于傳統方法制備的鈣鈦礦材料是多晶結構，在鈣鈦礦表面及晶界間存在大量的缺陷。目前有許多方法可以減少鈣鈦礦層的缺陷，而界面修飾被認為是在減少缺陷并同時提高鈣鈦礦電池光電性能的最佳方法。
成果簡介
近日天津大學李祥高教授團隊和瑞士洛桑聯邦理工學院（EPFL）MichaelGr?tzel教授團隊通過分子設計提出了一種全新的界面修飾材料，4-叔丁基苯乙胺碘（tBBAI）。叔丁基的引入可以有效抑制界面修飾材料的聚集改善了鈣鈦礦層和空穴傳輸材料間的接觸。通過外部量子產率（PLQY）及瞬態熒光光譜等測試證明了tBBAI具有突出了缺陷鈍化功能。通過組裝器件tBBAI界面修飾的器件效率達到了23.5%，并表現除了優異的穩定性和器件重現性。
圖1. A PEAI和tBBAI的分子結構，B tBBAI修飾鈣鈦礦及空穴傳輸材料界面示意圖。
要點1：XPS及XRD測試
在圖2B對照鈣鈦礦薄膜觀察到了288eV的C=O峰，這是由于鈣鈦礦薄膜接觸空氣中的水氧所致，但這個峰在鈣鈦礦/PEAI和鈣鈦礦/tBBAI薄膜中被有效的抑制，而且在鈣鈦礦/tBBAI薄膜中幾乎觀察不到288eV的C=O峰的存在，說明tBBAI可以有效地阻止空氣中水氧對鈣鈦礦的入侵。通過XRD測試，叔丁基的引入有效的有效抑制了母體結構PEAI在鈣鈦礦表面的聚集現象。
圖2. A鈣鈦礦，鈣鈦礦/PEAI，鈣鈦礦/tBBAI薄膜的XPS光譜圖；B 三種薄膜的高分辨C 1s 譜圖；C 鈣鈦礦/tBBAI薄膜的I 3d XRD深度測試譜圖；D三種薄膜的XRD譜圖。
要點2：外部量子效率測試（PLQY）
PLQY測試表征了界面修飾材料對界面復合的影響，PEAI修飾器件的PLQY是對照組的三倍，而tBBAI修飾的器件是對照組的8倍，這說明界面修飾材料特別是tBBAI能有效的抑制鈣鈦礦/空穴傳輸材料界面間的復合. 通過測試不同器件的，通過PEAI界面修飾的器件增加了28 meV，tBBAI界面修飾的器件增加了48 meV相對未修飾的器件，穩定的Voc測試結果表現出了相似的趨勢，這說明tBBAI能更有效地抑制界面處的載流子復合。

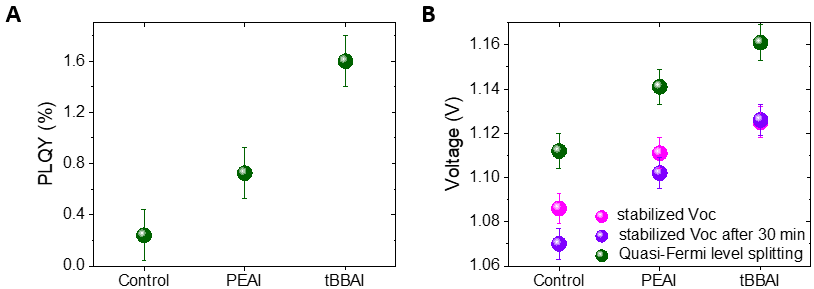

圖3. AFTO/c-TiO2/mp-TiO2/perovskite/spiro-OMeTAD器件結構的PLQY；B FTO/c-TiO2/mp-TiO2/perovskite/spiro-OMeTAD器件結構的穩定電壓及準費米能級分裂。
要點3：界面修飾對電池光電性能的影響
通過tBBAI界面修飾器件效率效率為23.5%，電壓為1142mV，填充因子為82.1%。這個電壓相對帶隙1.55eV的鈣鈦礦層只有408 mV電壓降，達到了89.9%的復合損失限制。tBBAI界面修飾的器件IV曲線正方掃結果只有0.8%的差距，而對照組的遲滯是5.5%。通過330s 的MPPT，tBBAI修飾的器件穩定輸出效率是23.3%，而PEAI修飾的器件效率從22.7%降到了22.2%，說明tBBAI具有更優異的界面修飾作用。
圖4. 不同器件的反掃IV曲線（A），空氣中前330s的MPPT結果（B），IPCE曲線和Voc隨光強變化的關系。
要點4：tBBAI對器件穩定性的影響
對器件在氮?dú)猸h(huán)境，一個太陽條件下進行了500h的MPP測試，tBBAI修飾的器件保持了原效率的95%，作為對照PEAI修飾的器件保持初始效率的85%，而未經修飾的器件效率降到原來的70%。通過對照FF隨時間的變化發現tBBAI修飾的器件的填充因子表現出優異的穩定性，說明tBBAI存在使鈣鈦礦和HTM間能形成更牢固的界面。通過接觸角測試發現tBBAI能有效的提高鈣鈦礦表面的疏水性，這也是tBBAI界面修飾提高電池穩定性的重要原因。
圖5. A，在氮?dú)夥諊粋€(gè)太陽條件下的MPP老化測試；B，不同鈣鈦礦界面與水的接觸角。
小結
為了同時實現提高鈣鈦礦電池效率，鈍化鈣鈦礦表面缺陷及改善鈣鈦礦層和空穴傳輸材料間的接觸，本文通過化學分子設計在苯乙胺碘的基礎上在分子對位引入疏水的叔丁基取代基，提出了一種全新的界面修材料（tBBAI）。tBBAI的引入使得鈣鈦礦效率提升到了23.5%，同時通過PLQY，XRD，XPS及MPPt測試證明tBBAI能有效抑制鈣鈦礦表面缺陷，提高電池的穩定性。
參考文獻
Zhu,H., et al. Tailored Amphiphilic Molecular Mitigators for StablePerovskite Solar Cells with 23.5% Efficiency. Adv. Mater. 2020, 1907757.
https://doi.org/10.1002/adma.201907757
