第一作者：Jiawei Zhong
通訊作者：黃延強研究員
通訊單位：大連化物所
核心內容：
1. 概述了這反應熱力學方面的關鍵挑戰
2. 詳細討論了具有不同載體和促進劑的常規銅基催化劑的研究進展，重點是載體和助催化劑的結構，化學性質（酸度/堿度，親水性/疏水性等）和電化學性質（氧化還原性質，電子性質，能帶結構等）對催化反應性的促進作用。
3. 概述了貴金屬基催化劑，包括合金和金屬間化合物的雙金屬催化劑以及雜化氧化物和其他新型催化體系的研究進展。
4. 對于工業化甲醇生產中機械方面，反應條件和優化方面的發展，以及反應器的設計和創新進行了概述。
5. 最后，為提供了CO2直接加氫合成甲醇的多相催化反應概要和展望。
研究背景
幾十年來，化石燃料的大量燃燒所釋放的溫室氣體（GHG），如CO2會導致全球變暖，海洋酸化，海平面上升等重大環境污染。因此，通過高效的碳資源加工，利用和回收來降低CO2的相關研究變得至關重要。
與碳捕捉和儲存技術（CCS）相比，催化反應（如熱催化，電催化，光催化等）可以更加有效的利用CO2。其中，與均相催化相比，多相催化穩定性，分離，催化劑循環利用和反應器設計方面具有多個優勢。
甲醇的體積能密度為15.6 MJ L 1，約為柴油（38.6 MJ L 1）和汽油（34.2 MJ L 1）的一半，它可以用作內燃機（ICE）內部汽油的添加劑或替代品，以提高辛烷值。與常規汽油ICE相比，甲醇ICE中的碳?xì)浠衔铮琋Ox，SOx和煙塵排放量要低得多。此外，甲醇還可以進一步轉化為碳?xì)浠衔飦?lái)提供能源。因此，對于CO2轉化為甲醇的反應的研究是非常必要的。
過去的幾十年，研究者們的側重點主要集中在CO2催化加氫為燃料和化學品方面。有鑒于此，大連化物所黃延強研究員和張濤院士課題組通過CO2直接加氫合成甲醇的多相催化反應的進展進行了全面的概述。

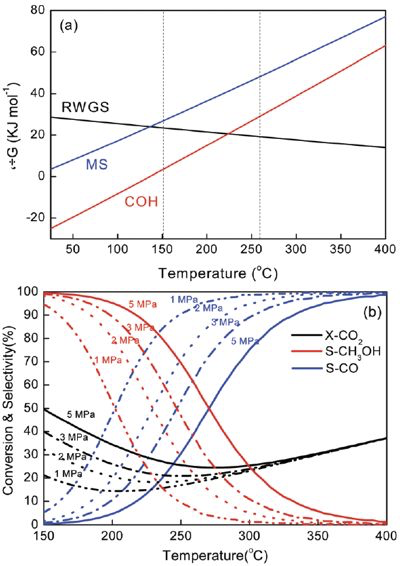

要點1. 熱力學方面面臨的挑戰
如今，甲醇的大規模商業化生產主要來自合成氣（CO和H2混合物），合成氣是由化石資源（主要是煤炭和天然氣）通過煤的氣化以及天然氣的蒸汽重整過程產生的氣體。目前，甲醇產率極大地受熱力學平衡的限制。但是，通過優化反應條件，反應器設計和創新來克服對甲醇收率的平衡限制，可以極大地提高甲醇的產率。
要點2. 合成甲醇催化劑的研究發展
1. 銅基催化劑
1）銅基催化劑的載體和助催化劑

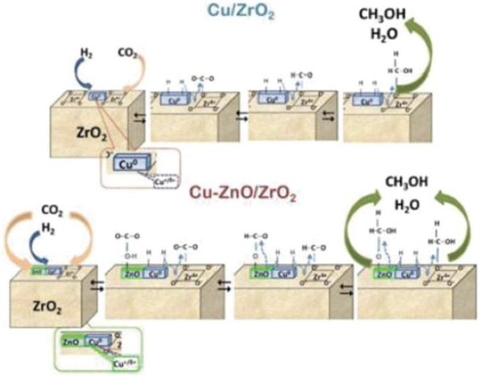

常見的Cu基催化劑載體有Al2O3，ZnO，ZrO2，CeO2等。ZnO被用作載體，并充當基于銅的催化劑的結構促進劑和電子助催化劑。一方面，ZnO充當Cu NP之間的幾何間隔物，并改善了Cu分散度和特定Cu表面積的暴露。另一方面，由于Cu和ZnO之間的金屬/載體相互作用，ZnO調節電子性質。ZrO2用作載體具有出色的熱性能，可以提高Cu基催化劑對于產物的選擇性。由于源自氧空位和可逆化合價變化（Ce4+和Ce3+）的特殊結構性質，對于CeO2這一載體，可提高對CO2吸附和活化，并促進Cu / ZnO催化劑的催化活性和甲醇收率，但對結構性能和金屬表面積（MSA）產生了負面影響。最近，已經開發出其它多種材料，例如分級介孔的氧化鋁，SiO2和La2O2CO3作為Cu基催化劑的載體。由于可調節的表面化學，高的熱穩定性/電導率和氫的高吸附性，還開發了碳材料，包括碳納米纖維（CNF），還原氧化石墨烯（rGO），氧化石墨烯（GO）。此外，金屬有機骨架（MOF）在甲醇合成中也具有巨大潛力。將金屬NP封裝到MOF中不僅可以有效地穩定金屬NP，而且還具有獨特的協同功能。
摻入助催化劑（包括Al2O3，ZrO2，Ga2O3，La2O3，Y2O3，SiO2，TiO2，MgO的金屬氧化物，包括Pd，Au等的貴金屬）可增加銅的分散度，改變酸堿性質和氧化還原性質，以及增強催化性能和穩定性。對于貴金屬助催化劑，其促進作用通常歸因于氫溢出機理。貴金屬有效地活化了氫，促進了離解的氫向相鄰相的溢出，從而提高了Cu位點的還原性，促進了表面氫化反應，并改善了甲醇的生成活性。
2）銅基催化劑的合成
迄今為止，已經開發了多種制備方法以?xún)?yōu)化催化活性。鹽前體（銅，鋅和/或鋁的硝酸鹽）與堿性沉淀劑（例如碳酸鹽，碳酸氫鹽或氫氧化物）一起在水性介質中進行共同沉淀，然后進行熟化，煅燒和還原。為了獲得高活性的催化劑，在沉淀過程中精確控制合成條件（溫度，pH值，混合和老化過程等）非常重要。除共沉淀方法外，其他制備方法還包括沉積-沉淀（DP），溶膠-凝膠合成，檸檬酸鹽分解，燃燒合成，固態合成，氨氣蒸發，低溫有機金屬合成，受控表面反應（CSR），原子層沉積（ALD）和用NaBH4進行化學還原的報道。
在二元體系中共沉淀制得的催化劑前體（如氫氧化鋅/碳酸氫鋅，如水鋅礦，鋁礬石，鋅綠孔雀石）對甲醇合成的催化性能有很大影響。另外，三元Cu / ZnO基催化劑可通過類水滑石（HTl）層狀雙氫氧化物（LDH）的分解制備。銅基鈣鈦礦型氧化物也已經通過還原鈣鈦礦型前體而制備。
3）甲醇合成中的活性位

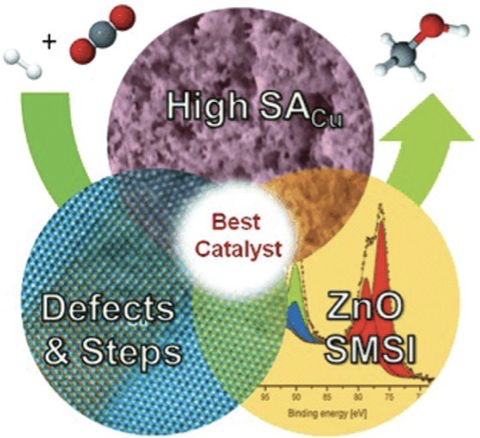

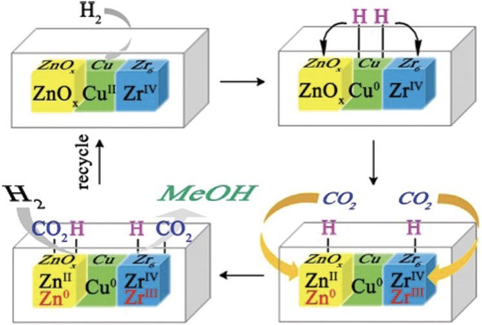

CO2活化的典型策略包括通過設計表面原子的排列和組成來構建高活性的金屬-氧化物和金屬-碳化物界面以及改變表面電子特性（例如，負電荷密度，電子極化和d譜帶中心）。深入了解活性位對于甲醇合成具有重要意義。
2. 貴金屬催化劑
1）Pd基催化劑
由于優異的穩定性以及對燒結和中毒的抵抗力，已經提出了Pd基催化劑作為Cu基催化劑的替代品。已經采用了不同類型的載體，包括氧化物（如ZnO，Ga2O，CeO2，In2O3），介孔二氧化硅（如SBA-15，MCM-41）和碳材料（如CNTs，CNFs），以提高Pd-的催化活性。此外，許多相關合成方法（如已開發出從Pd @ MOF前體中進行初期濕潤浸漬，溶膠固定法，共沉淀法，DP法，化學氣相浸漬法，檸檬酸鹽分解和熱解法）已被研究報道。
2）Au基催化劑
具有不同載體（TiO2，ZnO，ZrO，ZnO-TiO2，ZnO / ZrO2，TiC，CeOx / TiO2）的Au基催化劑也顯示出對甲醇合成的催化活性。
3）其它貴金屬催化劑
也有報道指出Ag和Re基催化劑的有助于甲醇的合成。
3. 合金催化劑
在過去的幾十年中，由于雙金屬催化劑的獨特結構，化學和電子特性以及與單金屬催化劑相比的協同作用，人們已經開發出了多種用于從CO2加氫合成甲醇的雙金屬催化體系。
1）合金
Cu-Zn，Pd-Zn，Cu-Pd，Cu-Ag，Cu-Ni，Pd-Ga，Pt-Co和Rh-W合金催化劑得到了研究。其合成方法一般包括浸漬法，共沉淀法，溶膠固定法，異質結法等。
2）間金屬化合物
間金屬化合物（IMC）中的所有NP具有規則的排列和金屬元素的均勻分布，，這是由于與金屬氧化物負載的催化劑中IMC的形成相關的甲醇合成活性增加。特別是，Pd-Ga，Pd-Zn，Pd-In，Cu-In，Ni-Ga IMC具有高活性和對CO2加氫生成甲醇的高選擇性。IMC的合成包括初濕浸漬，三元水滑石樣前體的分解法和熱分解-還原法等。
4. 氧化物和氫氧化物催化劑

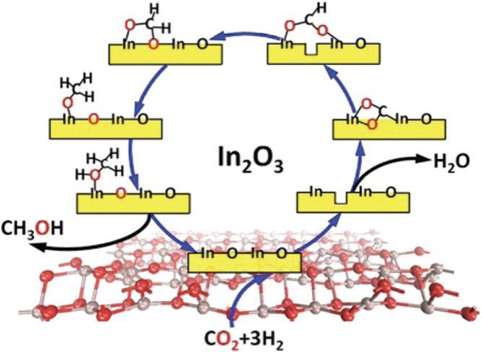

最近，新型氧化物和雜化氧化物催化劑（如MnOx / m-Co3O4，In2O3 / ZrO2，和ZnO–ZrO2）催化劑表現出優異的催化活性和對CO2加氫生成甲醇的高選擇性。
5. 其它催化劑
一些新型的催化劑，如將N原子摻入Co納米片中作為催化劑，會降低反應的活化能并增加CO2轉化的催化活性。
要點3. 反應機理理論方面和動力學方面的研究

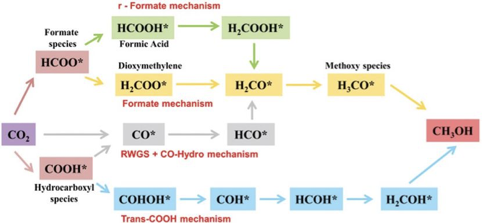

在分子水平上了解CO2轉化為甲醇的反應機理對于合理設計高活性，選擇性和穩定的催化劑具有重要的指導意義。然而，迄今為止，關于反應機理和關鍵反應中間體的爭論仍很激烈。對于由含CO2的合成氣合成甲醇，普遍的觀點是甲醇主要由CO2產生，CO首先通過水煤氣變換（WGS）反應轉化為CO2，并作為清除劑去除水副產物和衍生的氧氣。在同位素示蹤實驗中也證實了CO2作為合成氣或CO2合成甲醇中主要碳源的作用。在過去的幾十年中，理論研究已經被公認為提供原子級反應描述，研究反應機理和驗證實驗觀察的重要工具。本文概述了基于DFT理論，動力學蒙特卡羅模擬和微動力學模型的CO2加氫制甲醇機理的最新理論進展。

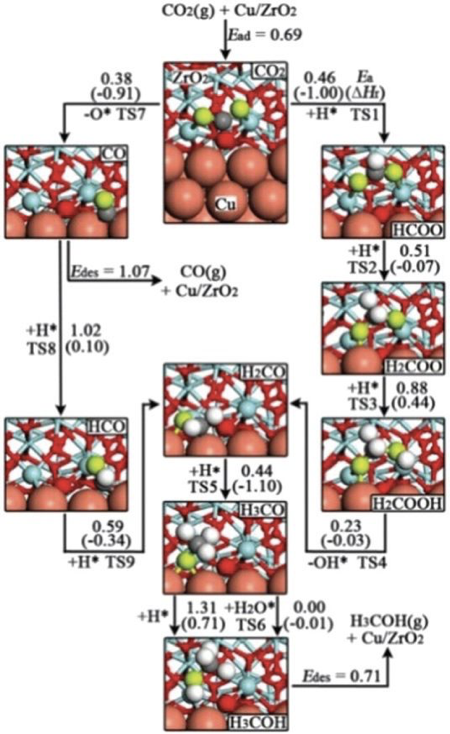

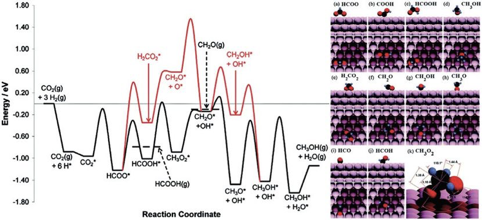

1. HCOO反應機理
CO2通過Eley-Rideal（ER）或Langmuir-Hinshelwood（LH）機理與預吸附的表面原子H形成甲酸（HCOO），反應通過二氧亞甲基（H2COO *），甲醛（H2CO *），甲氧基（ CH3O *）和CH3OH。
2. 修繕的HCOO反應機理
先將HCOO *氫化為甲酸（HCOOH *），而不是二甲醛（H2COO *）。然后將HCOOH *氫化為H2COOH *，并分解H2COOH *的C–O鍵以生成H2CO *和OH，H2CO *，通過甲氧基（CH3O *）中間體氫化為甲醇。
3. H2O-CO可逆反應（RWGS）+CO-加氫反應機理
CO2通過羧基（COOH *）中間體轉化為CO，然后用HCO（甲酰基），H2CO（甲醛）和H3CO（甲氧基）中間體將CO加氫成甲醇。RWGS + CO-Hydro途徑可以有效解釋CO副產物的形成。另外，CO可以通過直接的CO2解離生成（CO2 * -CO * + O *），而無需中間體COOH *。
4. 過渡COOH反應機理
實驗觀察到的甲酸鹽種類可能不是活性的反應中間體，而只是充當穩定的“旁觀者”。研究者提出了以氫羧基（COOH *）為第一氫化物種的反式-COOH機理。羧基途徑是H2O介導的機制。吸附的CO2與H2O提供的H原子反應形成COOH *。將COOH *進一步氫化為二羥基卡賓（COHOH *），COHOH的解離生成羥甲基二炔（COH *），并通過羥甲基（HCOH）和羥甲基（H2COH）中間體形成甲醇。
5. 其它已提出的反應機理
如Pt / MoS2催化劑中相鄰的Pt單體與分離出的Pt單體經歷不同的反應路徑。在分離出的Pt單體的活化S原子上，向CO2中添加H原子會生成COOH *，然后通過形成 C（OH）2 *，CH（OH）2 *，CHOH *和CH2OH *。相比之下，與相鄰的Pt單體相比，COOH *向HCOOH的轉化比C（OH）2 *更有利，并且HCOOH被氫化為CH（OH）2 *，CHOH *，CH2OH并最終變?yōu)镃H3OH。
要點4. 反應條件和反應器的設計
1. 反應條件和優化
通常，催化劑在低壓或環境壓力下顯示出較低的CO2轉化率，因此導致總甲醇產率較低。反應條件（例如壓力，溫度，空速，H2 / CO2比）對甲醇產率有很大影響。一般而言，反應壓力，空速和H2 / CO2比的增加有助于在CO2加氫中生產甲醇。對于高壓反應器，從熱力學角度看，高壓在熱力學上有利于CO2轉化。此外，高壓工藝有效地減少了反應器的體積和裝置面積，從而降低了投資成本。
常規氣相工藝存在一些缺點，例如由于熱燒結而導致催化劑失活，由于熱力學平衡的限制而必須對未轉化的氣體進行循環利用，以及由于在過程中大量放熱而限制的單程CO2轉化率低。因此，工藝技術的創新對CO2加氫具有重要的現實意義。對于液相合成甲醇反應來說，具有95％的高甲醇收率，可以基本上消除未反應氣體的再循環。

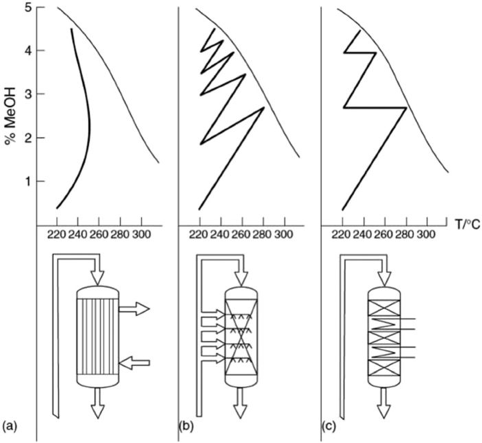

2. 反應器設計
反應器的設計對CO2加氫反應具有重要的現實意義，反應器設計中的關鍵方面是有效去除反應放熱。當前用于將CO 2加氫為甲醇的反應器與用于合成氣基甲醇生產的反應器基本相同。
為了克服熱力學平衡的局限性，提高總反應速率，提高甲醇產率并降低未轉化反應物的循環比，提出了通過選擇性膜分離（膜反應器，MR）來連續原位地去除產物的方法。在膜反應器中，由于膜效應，選擇性從進料氣（H2和/或CO2）中除去水蒸氣，從而提高了甲醇的收率。
要點5. 工業化應用

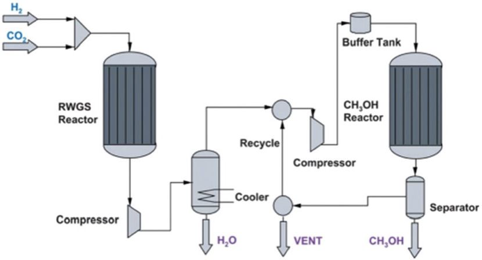

目前，基于合成氣的甲醇技術供應商包括ICI (Synetix), Lurgi, Mitsubishi Gas Chemical, Kellogg, Linde AG, Johnson Matthey, Haldor Topsoe等。由純二氧化碳合成甲醇的工業進展主要分為直接CO2加氫為甲醇（Lurgi過程，Mitsui過程，碳循環國際（CRI）冰島示范工廠和中國和歐盟地區的近期工業化）和兩步RWGS反應+合成氣加氫反應（韓國科學技術學院（KIST）的CAMERE過程）。
小結
鑒于CO2所帶來的一系列問題，并考慮到甲醇所帶來的能源與經濟效應。我們對于CO2選擇性加氫為甲醇的一些多相催化劑進行了概述，但是當前仍舊存在著一些問題。
1. 由于銅的氧化和ZnO的團聚，常規的Cu基催化劑經常表現出較差的催化活性。對于選擇性，活性和穩定性這些方面仍需要有很大的提高。
2. 對于活性位，以及活性成分，載體和助催化劑組分之間聯系的更加深入的理解對于催化劑的設計是至關重要的。
3. 建立模型催化體系對于簡化研究程序，克服復雜性，在一定程度上促進對活性位點，結構-性質關系和反應機理的理解都是非常重要的。
4. 此外，仍需考慮甲醇合成的熱力學方面所面臨的問題，以克服對甲醇產率的熱力學平衡限制。
參考文獻：
Jiawei Zhong, et al. State of the art and perspectives in heterogeneous catalysis of CO2 hydrogenation to methanol. Chem. Soc. Rev., 2020.
DOI: 10.1039/C9CS00614A
https://doi.org/10.1039/C9CS00614A
