第一作者：Jialiang Lang
通訊作者：伍暉，崔屹
通訊單位：清華大學，斯坦福大學
研究亮點：
1. 介紹了一種基于鋰離子固態電解質LLZTO生產電解鋰的新方法，利用固態電解質高的Li離子選擇性，通過電解低純度LiCl直接獲得了高純度的電解金屬鋰，使其成本僅約為國際金屬鋰價格的20％。
2. 能夠從超低濃度的鋰混合鹽中實現超過80％的鋰離子被還原為金屬鋰，預期可以直接從基于鹽水的天然鹽中提取鋰。
鋰資源需求增加
在過去的幾十年中，基于鋰離子電池的便攜式電子產品，電動汽車和大規模能源系統迎來了爆炸性的增長，導致鋰的消耗量顯著增加。盡管金屬鋰在當前的商用鋰離子電池中并未直接用作電極材料，但鋰金屬負極對于高能量密度的下一代可充電電池來說是必不可少的，例如全固態鋰金屬電池和Li–S電池。預計在未來幾十年中，對金屬鋰的需求將大大增加。鋰資源的可持續性已經引起了學術研究界和工業界越來越多的關注。
工業電解獲取金屬鋰的不足
自然中將近90％的可回收鋰沉積物都在鹽水（海水和鹽湖）中，從鹽中回收鋰是獲得鋰金屬的最重要方法之一。現今，工業上生產鋰金屬主要是來自高純度LiCl和KCl熔融鹽的電解。熔融的LiCl當作Li的來源和離子導電電解液，高純度的LiCl和KCl以確保Li金屬產物的純度。否則，雜質陽離子（如Na+，Mg2+和Al3+）將與Li金屬一起沉積在陰極上。

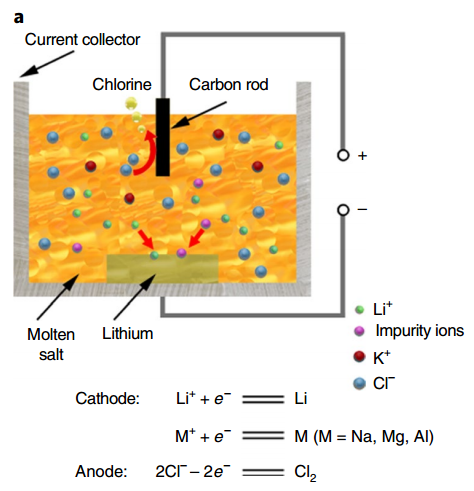

圖1. 工業電解制備金屬鋰的示意圖。
在傳統的工業電解中，LiCl原料必須具有99.3％以上的純度才能生產高純度的Li金屬。然而，LiCl的純化過程消耗大量能量并使用有毒化學試劑，這直接影響到Li資源的可持續利用。此外，LiCl-KCl混合鹽的熔點超過350°C，傳統電解裝置的工作溫度需要持續高于400°C，因此有效且可持續地生產高純度的Li是一個嚴峻挑戰。
成果簡介
斯坦福大學崔屹和清華大學伍暉等人基于之前的帶有Li6.4La3Zr1.4Ta0.6O12（LLZTO）固態電解質的熔融鋰金屬電池的工作[1]，報道了一種基于鋰離子固態電解質生產電解鋰的新方法。研究者使用LLZTO作為固體電解質和隔膜，并使用低純度LiCl-AlCl3熔鹽作為電解原料，利用固態電解質高的Li離子選擇性，通過電解低純度LiCl直接獲得了高純度的電解金屬鋰。

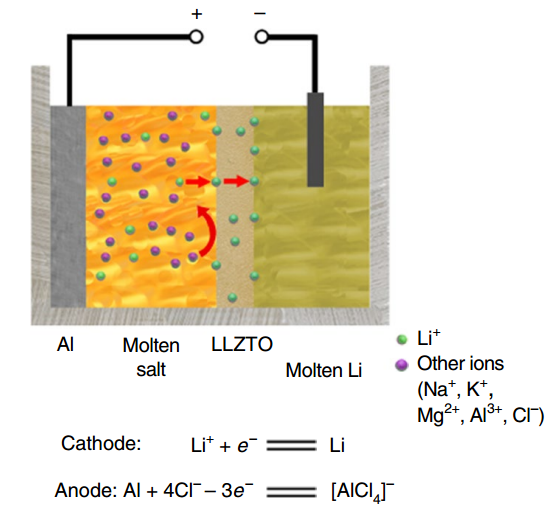

圖2. 利用固態電解質電解制備金屬鋰的示意圖。

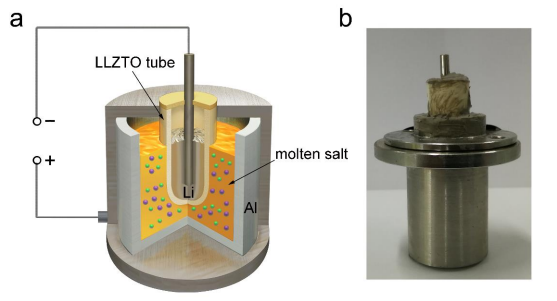

圖3. 電解裝置的示意圖a和電解設備的照片b。
新電解裝置的優點有哪些？
1）由于LLZTO固體電解質的高選擇性，只有Li離子可以通過并參與陰極電鍍反應。即使使用低純度LiCl作為原料，雜質陽離子也無法通過LLZTO電解質，并且在陰極處獲得了高純度Li金屬。因此，可以大大減少LiCl純化過程中的能耗和化學試劑的使用。
2）添加AlCl3降低了混合鹽的熔點，實現了240°C的低工作溫度，這遠低于傳統電解裝置（400°C）的工作溫度，因此可以進一步減少鋰金屬生產過程中的能耗。此外，傳統的電解裝置中不能用AlCl3，因?yàn)锳l雜質會引入到Li金屬中，但是此處的Al3+不能通過LLZTO固體電解質擴散。
3）當使用Al作為犧牲陽極材料時，陽極處不會產生氯氣，有效地防止了由Cl2引起的設備腐蝕，解決了潛在的空氣污染問題。
固態電解質需要具備哪些條件？
1）對熔融的鋰金屬和熔融鹽具有熱穩定性和化學/電化學穩定性。
2）固體電解質應表現出良好的機械性能。
3）在240°C時具有高的離子電導率。

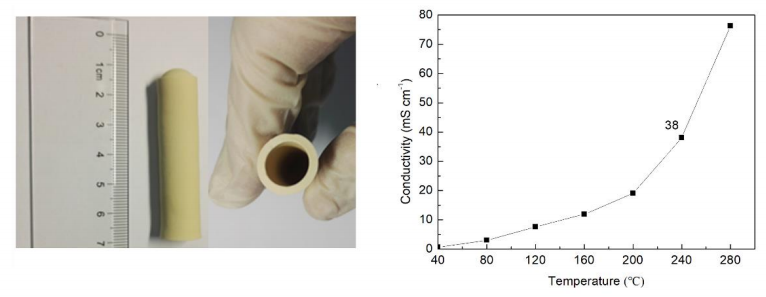

圖4.LLZTO固體電解質管的照片a，它的離子電導率和溫度的關系b。
為什么選擇LLZTO？
1）由于陰極（熔融鋰）和電解液（熔融鹽）均為液體，因此LLZTO與陰極或電解質之間的界面為液/固界面，能夠保證在電解過程中界面間保持良好的接觸。
2）先前的研究表明，LLZTO陶瓷管具有良好的機械性能和高達99％的相對密度，可防止液體電極的泄漏。
3）LLZTO陶瓷管在240°C下具有38mS cm-2的高電導率，比室溫下的電導率高100倍。
該方法的結果如何？
研究者通過實驗證明了LLZTO固體電解質提取鋰的高選擇性（約82％的Li），以及通過ICP-MS測試了電解金屬鋰的純度。與市售金屬Li（純度為99.7％）相比，該電解金屬鋰的純度與之幾乎相同。
從低濃度的鋰離子原料中提取鋰更具有挑戰性。為了測試固體電解質的提取能力，研究者根據鹽湖中鹽水的陽離子比例制備了混合鹽。通過對提取前和電解提取后的鹽溶液進行ICP-MS測試，展示出能夠提取84.2％的Li離子形成金屬Li，其純度與市售高純度Li金屬的純度一樣高。
預期帶來的效益和前景
1）工業級LiCl（?95 wt％）也可以用作生產高純度電解Li（> 99.7 wt％）的原料。工業級LiCl的成本遠低于高純度LiCl，因此，通過這種方法生產的金屬鋰的成本估計僅約為國際金屬鋰價格的20％。
2）研究者是從具有低濃度LiCl（<0.4 wt％）的混合鹽中提取Li，而這種濃度與從鹽水獲得的天然鹽（0.06 wt.％）中的濃度相同。在這種超低濃度下，超過80％的鋰離子被還原為金屬鋰，這表明該方法可以直接從基于鹽水的天然鹽中提取鋰。
小結
這種通過利用固態電解質來電解提取金屬鋰的方法，構思巧妙，設計獨特，展示出的能力能夠?yàn)閷W(xué)術界和工業界帶來巨大的價值，造福于社會，這才是科研真正的初心和魅力所在。
相關鏈接和參考文獻:
[1] Jin, Y. et al. An intermediate temperature garnet-typesolid electrolyte-based molten lithium battery for grid energy storage. Nat.Energy 3, 732–738 (2018).
[2] Jialiang Lang, et al. High-purity electrolytic lithiumobtained from low-purity sources using solid electrolyte, Nature Sustainability, 2020.
DOI: 10.1038/s41893-020-0485-x
https://www.nature.com/articles/s41893-020-0485-x
