第一作者：胡明鎮
通訊作者：何杰、劉犇、StevenL. Suib、朱媛媛
通訊單位：康涅狄格大學、南京師范大學
研究亮點：
1. 無模板晶體-晶體熱轉變實現高結晶態介孔過渡金屬氧化物的合成。
2. 小分子溢出原位產生雙貫通孔結構。
3. 表面臺階缺陷位極大提升介孔金屬氧化物催化活性。
高結晶化過渡金屬氧化物的合成
介孔金屬氧化物因其富表面活性位點和傳質優勢，在催化、能源存儲以及納米醫藥等領域應用廣泛。通常為了實現介孔金屬氧化物的功能化，更加有效地提升其物理化學性質，需要進一步將介孔壁結晶化。例如，通過對介孔過渡金屬氧化物結晶度以及晶相的調控，可有效優化光催化活性。但是合成高結晶度介孔過渡金屬氧化物依然是該領域的重大挑戰。這主要是由于介孔過渡金屬氧化物在結晶過程中，同時伴隨著晶粒的長大。
隨著結晶化過程的進行，往往產生急劇的體積收縮，造成氧化物在結晶前孔結構已經塌陷。為了制備高度結晶化的介孔金屬氧化物，通常的做法是采用硬模板法合成或在高溫條件下將軟模板轉化為熱力學穩定的碳或二氧化硅，隨后再將模板去除。雖然利用這些方法，取得了一系列的合成進展，但由于犧牲軟模板或硬模板，大大增加了制備的復雜性和成本。
成果簡介
近日，美國康涅狄格大學何杰課題組與南京師范大學劉犇課題組聯合報道了一種無模板化合成策略，成功制備了表面缺陷豐富、高度晶化的二維介孔過渡金屬氧化物納米片。該方法基于晶體-晶體轉變，將高結晶態堿式碳酸鹽二維納米片低溫?zé)徂D(zhuǎn)化為高結晶態過渡金屬氧化物二維納米片。在熱轉變過程中，由于小分子（二氧化碳與水分子）的溢出，原位產生雙貫通介孔結構，由此得到形貌規則的高晶化二維介孔過渡金屬氧化物。該方法簡便普適，可實現對多種高結晶態介孔過渡金屬氧化物的可控制備。并且，不同于傳統晶化介孔金屬氧化物，通過該方法制得的介孔過渡金屬氧化物具有豐富的表面臺階缺陷。
進一步研究發現，這一特殊表面結構對其催化性能有著顯著影響。在類生物酶催化反應中，缺陷態晶化介孔四氧化三鈷納米片的催化活性比普通介孔四氧化三鈷提升了10倍以上，比商業四氧化三鈷提升了近130倍，表現出極具吸引力的應用前景。

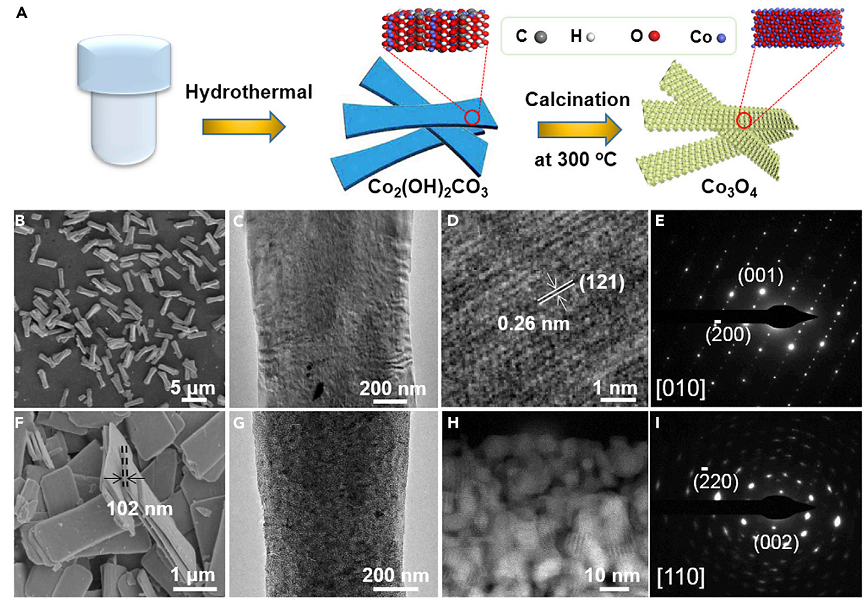

圖1. 無模板化合成策略制備介孔過渡金屬氧化物示意圖以及相應SEM、TEM表征。
要點1：高晶化堿式碳酸鹽納米片的制備與晶體-晶體熱轉化
在該工作中，作者首先通過液相合成路線制備了高晶化堿式碳酸鈷前體，通過進一步的低溫?zé)徂D(zhuǎn)化處理，實現了高晶態堿式碳酸鈷向高晶態四氧化三鈷的有效相轉變。由于晶體轉變過程中，小分子（二氧化碳與水分子）溢出晶格，從而原位產生介孔結構。同時低溫?zé)徂D(zhuǎn)變也使得二維納米片形貌得到良好的保持。圖1中的掃描電鏡觀察結果表明，相轉變前后納米片的形貌保持良好。高倍率透射電鏡結果顯示，相變后納米片上原位生成豐富的介孔結構。同時快速傅立葉變換表征進一步明確了相變前后的納米片的高晶化特征，這一點在正文中有進一步的XRD等譜學結果的證明。為了進一步探究介孔結構的形成過程，作者對高晶態堿式碳酸鈷進行了原位加熱掃描透射電子顯微鏡的實時觀測實驗（如圖2中所示），證實了介孔的產生來源于高晶態堿式碳酸鈷分解，同時小分子的釋放對介孔形成具有一定的導向作用。而后通過三維STEM的多角度觀察以及重構，進一步揭示了四氧化三鈷納米片中的介孔結構為雙貫通孔。

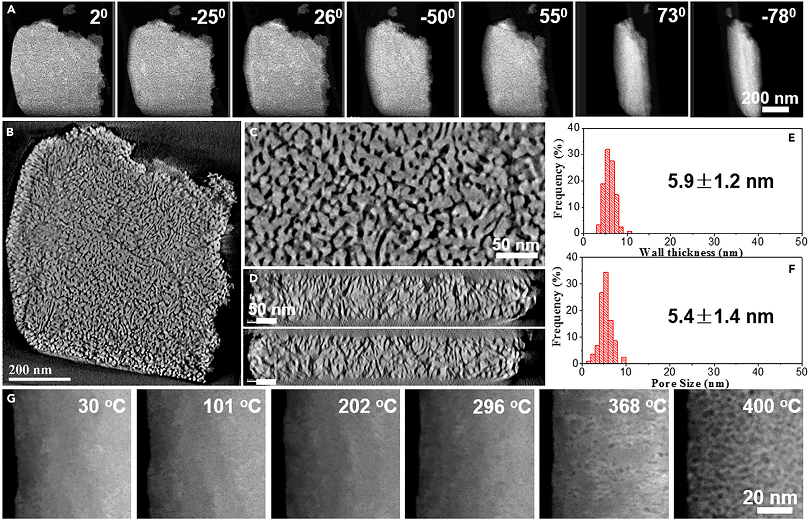

圖2. 3D多角度STEM觀測以及原位加熱STEM表征。
要點2：無模板化合成策略具有優異的合成普適性

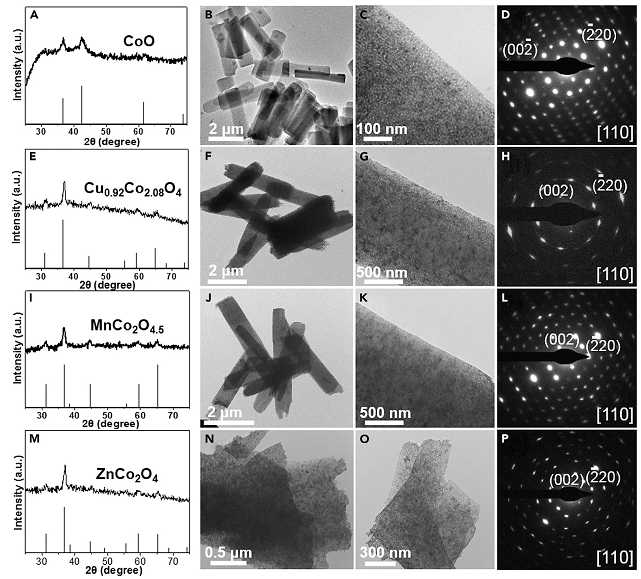

圖3中展示了無模板化路線制備一系列高晶化介孔過渡金屬氧化物的掃描電鏡與透射電鏡表征圖。XRD以及快速傅立葉變換表征證實了拓展合成材料（CoO、Cu0.92Co2.08O4、MnCo2O4.5、ZnCo2O4）的高結晶態特征。同時得益于低溫相轉變，高晶化介孔過渡金屬氧化物形貌規則，并且與母體堿式碳酸鹽前驅體高度一致。
圖3. 3D多角度STEM觀測以及原位加熱STEM表征。
要點3：高晶化介孔四氧化三鈷納米片表面具有豐富的臺階缺陷

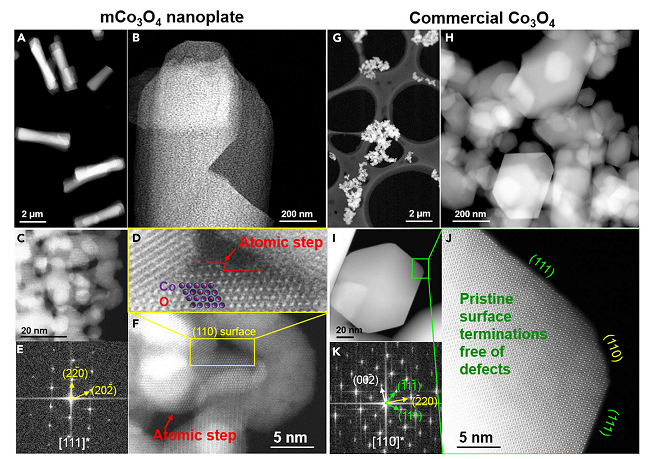

圖4中的球差校正HAADF-STEM表征顯示高晶化介孔四氧化三鈷納米片表面具有豐富的缺陷位（在輔助材料中有更多的電鏡表征圖片）。而作為對比，傳統的商用四氧化三鈷納米顆粒表面則近乎完美晶格，沒有明顯的缺陷結構。高倍率HAADF-STEM觀察進一步揭示缺陷結構為鈷離子臺階缺陷位。同時這一缺陷結構也得到了二次離子質譜以及X射線光電子能譜譜學表征的進一步證實。
圖4. 對高晶態介孔四氧化三鈷納米片以及商業四氧化三鈷納米顆粒的球差校正HAADF-STEM表征。
要點4：缺陷態高晶化介孔四氧化三鈷納米片催化性能優良

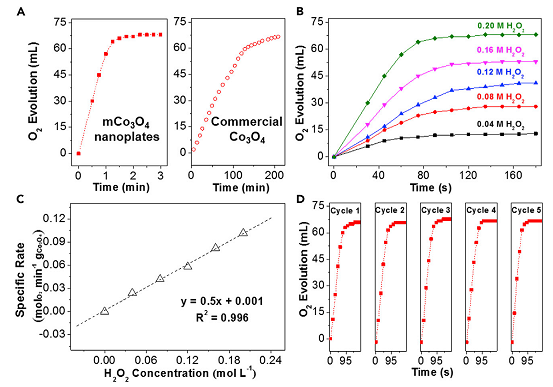

圖5是類生物酶催化評價結果，從圖中可以看出相比于商用四氧化三鈷納米顆粒，缺陷態高晶化介孔四氧化三鈷納米片的催化活性提升了近130倍。并且表現出了優良的催化穩定性，在連續五次催化測試中，催化活性保持良好，沒有出現任何衰減。此外，同硬模板法制備的介孔四氧化三鈷催化劑相比，缺陷態高晶化介孔四氧化三鈷納米片的催化活性也提升了10倍以上，顯示出巨大的催化優勢以及廣泛的應用前景。
圖5. 類生物酶催化評價結果。
要點5：臺階缺陷提升類生物酶催化活性的理論理解

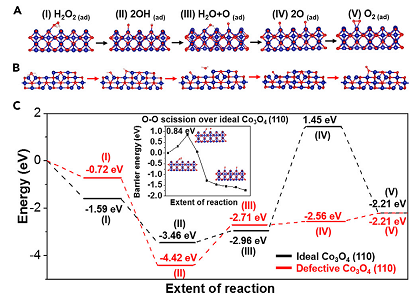

圖6是臺階缺陷態以及非缺陷態Co3O4(110)表面類生物酶催化反應的勢能圖。從圖中可以發現，在臺階缺陷態以及非缺陷態Co3O4(110)表面，過氧化氫分解均經過過氧化氫分子吸附活化、氧-氧鍵斷裂、氫轉移、氧氣分子形成等步驟。其中氧-氧鍵斷裂是反應的決速步，在決速步中氧-氧鍵斷裂在臺階缺陷態Co3O4 (110)表面幾乎沒有能壘，而在非缺陷態Co3O4 (110)表面能壘高達0.84eV，這一結果顯示臺階缺陷位的存在有效加速了反應的進行，為在分子水平上理解反應機制、設計更加優良的催化劑提供了重要參考。
圖6. 臺階缺陷態以及非缺陷態Co3O4 (110)表面類生物酶催化反應勢能圖。
小結
綜上所述，作者通過無模板化合成策略，成功制備了高晶化介孔過渡金屬氧化物，該方法簡便高效，具有優良的普適性特點。同時作者以類生物酶催化為模型反應，發現高晶化介孔過渡金屬氧化物表現出十分優異的催化性能，并進一步在分子水平上揭示了表面臺階缺陷的重要作用。作者通過這一工作，展現了缺陷態高晶化介孔過渡金屬氧化物廣闊的應用前景，有望為相關研究提供新的思路。
參考文獻
Hu et al., Template-free Synthesis of Mesoporousand Crystalline Transition Metal Oxide Nanoplates with Abundant Surface Defects.Matter (2020).
DOI: 10.1016/ j.matt.2020.02.002
https://www.cell.com/matter/fulltext/S2590-2385(20)30064-3
