近日，電子科技大學彭波教授在ACS Nano、Nano Letters、Science China Materials上連續發表4篇研究論文，詳細報道了其團隊在磁場調控二維材料、鐵磁二維材料光學特性及電子自旋方面的最新研究成果。
彭波教授團隊長期致力于鐵磁二維材料、二維材料異質結物性研究與性能調控及其在光電子、光互聯等方面的新型器件的應用開發。自主搭建了一套獨特的原位傳輸微區磁光電掃描成像測量系統，在鐵磁二維材料非互易磁光效應、磁性和晶體結構調控、TMDs谷自旋電子學及其異質結界面電荷轉移調控等方面取得了一系列創新性研究成果。
研究成果1：磁性Fe原子摻雜MoS2中谷塞曼劈裂增強效應
研究亮點
1. 突破磁性金屬原子摻雜二維材料的重大難題，成功實現了磁性金屬原子Fe原位取代Mo原子，制備了Fe摻雜MoS2二維材料。
2. 揭示了單層二維材料體系中不同原子之間存在的“局域磁矩海森堡交換作用”，揭示了g因子增加的物理機制。
3. 解決了本征二維材料因朗德因子小而無法實現高溫高效谷自旋調控的難題，實現谷塞曼劈裂增強效應和谷自旋室溫調控。
研究背景
以MoS2為代表的二維過渡族金屬硫化物（TMDs）中存在兩個不等價的+K谷和-K谷。K谷的贗自旋屬性使得自旋向下（上）的電子占據+K（-K）谷，通過光激發可控制材料的自旋-谷極化及谷間量子相關性，該獨特的谷自旋自由度在信息編碼和傳輸領域中具有廣闊的潛在應用前景。
由于TMDs材料自身的g因子較小（-4），限制了谷自旋自由度的磁場調控。目前已有理論預測在TMDs中的磁性摻雜可以增加g因子、增強谷塞曼劈裂。但是，在實驗上實現磁性金屬原子取代摻雜極具挑戰性。
成果簡介
借助偏振分辨的低溫?zé)晒夤庾V技術在CVD法生長的Fe摻雜單層MoS2中觀察到了明顯的塞曼劈裂效應，證明了Fe的摻入增強了MoS2的有效朗德因子（g因子）；并通過STEM和元素分析技術證實了Fe原子原位取代Mo原子，且未引入晶格形變和應力；在300 K溫度下，F(xiàn)e摻雜單層MoS2表現出明顯的谷塞曼劈裂效應，其g因子為-6.4，在10 K條件下，該數值為-11。值得注意的是，g因子可以隨著Fe的摻雜濃度的改變而調整，實驗中獲得的最大數值為-20.7。第一性原理計算結果表明，g因子的增加來源于Fe原子和Mo原子之間通過d軌道的雜化而進行的Heisenberg交換作用。同時還發現，晶格熱膨脹導致交換常數降低，進而導致隨溫度升高而降低的塞曼劈裂和g因子降低。這項工作得到了南京工業大學（程迎春教授）、新加坡國立大學（趙曉續博士）的大力支持。感謝中國國家自然科學基金、四川省自然科學基金的資助。這項研究工作的第一作者為電子科技大學彭波教授團隊的博士生李啟和新加坡國立大學博士趙曉續。
要點1：CVD生長的Fe摻雜單層MoS2

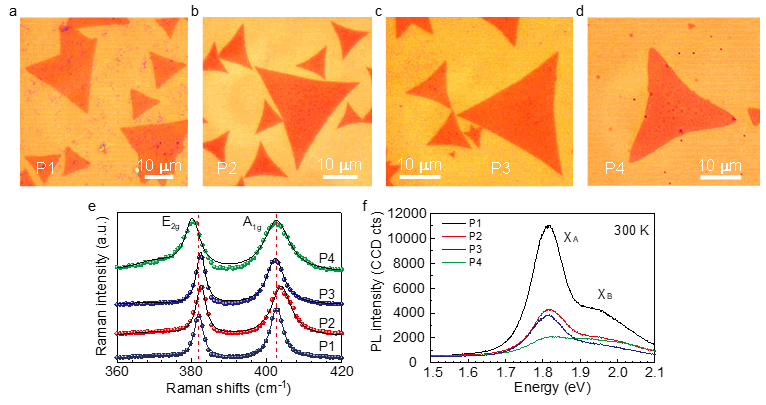

圖1. 摻Fe的單層MoS2。(a-d) CVD生長的Fe摻雜單層MoS2的光學顯微鏡圖像，其中Fe與Mo的原始摩爾比為0.12 (a)，0.24 (b)，0.48 (c) 和0.4 (d)。(e-f) 室溫下?lián)借F單層MoS2的相應拉曼光譜和光致發光光譜。
要點2：Fe摻雜單層MoS2的顯微原子結構
STEM-ADF圖像顯示Fe原子取代了Mo原子（圖2a-e）。此外，通過電子能量損失譜（圖2f）清晰地檢測到銳利的Fe的特征峰，從而更加直觀地驗證了Fe摻雜劑的存在。應變測試（圖2h）證明Fe摻雜劑的存在不會影響單層MoS2的結構完整性。

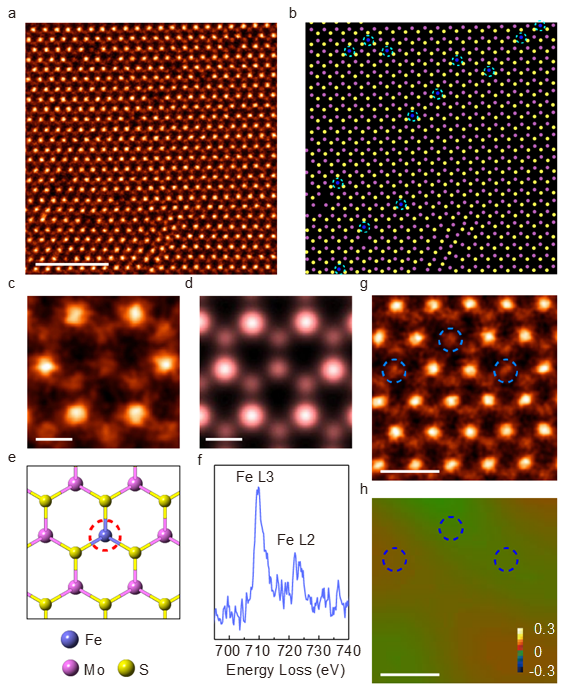

圖2. Fe摻雜的MoS2的原子分辨率STEM-ADF圖像。(a)，(c) 不同放大尺寸下Fe摻雜單層MoS2的STEM-ADF圖像。(b)，(d-e) 相應的原子模型圖，顯示了Fe摻雜原子的分布。Fe，Mo和S原子被描繪為藍色，粉紅色和黃色的球體。 (f) 從摻雜劑位點獲得的能量損失譜。 (g-h) 包含三個Fe摻雜原子（藍色虛線圓）和相應的應變分析。比例尺：(a) 2 nm，(c-d) 0.2 nm，(g-h) 0.5 nm。
要點3：激發態谷塞曼劈裂現象
鐵摻雜劑增強了磁矩和磁場的相互作用，這引起了更大的谷劈裂。在10 K低溫和±7 T強磁場下，F(xiàn)e的引入促使MoS2出現了明顯的塞曼劈裂效應（圖3b-d）：在0 T磁場下，左右旋熒光曲線重合；而在-7 T和+7 T磁場下，左右旋熒光發生劈裂，且移動方向相反。歸一化熒光光譜中，左右旋熒光強度差值在0 T下幾乎為零，但在±7 T磁場中相反，表明磁場可實現谷自由度的調控（圖3e）。谷劈裂數值的大小隨磁場線性變化（圖3f）。Fe摻雜MoS2的g因子明顯大于未摻雜的MoS2的g因子，且隨著摻雜濃度的增大而增大（圖3g）。

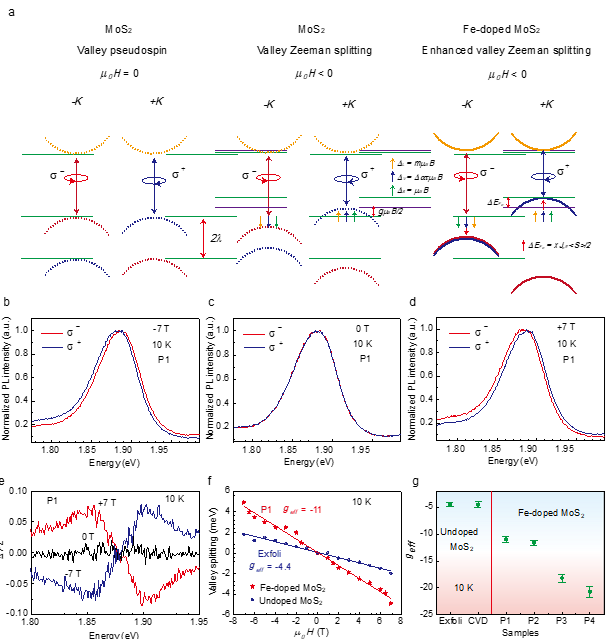

圖3.谷塞曼劈裂效應。(a) 塞曼劈裂效應的原理示意圖。(b-d) 0和±7 T磁場下歸一化的原子激發譜。(e) 0和±7 T磁場下激發態右旋σˉ和左旋σ+熒光分量強度差。(f) 10 K條件下，未摻雜MoS2和Fe摻雜MoS2的谷劈裂隨磁場的變化關系。(g) 10 K條件下，CVD和機械剝離的未摻雜MoS2與Fe摻雜MoS2的g因子對比圖。
要點4：Fe摻雜單層MoS2谷塞曼劈裂的物理機制
在Fe摻雜的MoS2中的K點及其附近可以清楚地看到谷劈裂，而在未摻雜的MoS2中沒有任何谷劈裂（圖4a-b）。計算出的Fe摻雜單層MoS2中Mo，F(xiàn)e和S原子軌道的電子帶結構（圖4c-e），表明Fe摻雜單層MoS2的價帶中的態主要由Mo的d軌道和S的p軌道形成。Fe和Mo原子在CBM和VBM點上的d軌道比分別達到~1%和~10%，這對Fe和Mo原子的d-軌道雜化的發生具有有益的作用（圖4f）。Fe摻雜單層MoS2的VBM主要由±K谷中m =±2的Mo原子和Fe原子的和軌道組成，而CBM主要由m = 0的Mo和Fe原子的軌道組成（圖4f-g）。態密度(DOS)也驗證了Fe原子的d軌道對軌道雜化的貢獻。因此，磁性摻雜劑Fe原子與MoS2的海森堡交換相互作用是由Mo和Fe的d軌道雜化引起的，從而導致了谷塞曼劈裂的增強。

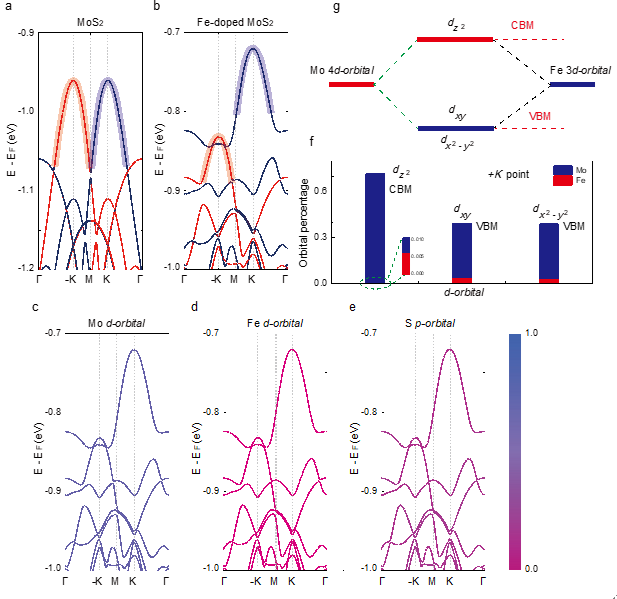

圖5. Fe摻雜單層MoS2中谷塞曼劈裂的起源。(a) 未摻雜單層MoS2的電子能帶結構。(b) Fe摻雜單層MoS2的電子能帶結構。(c-e) Fe摻雜單層MoS2中不同原子的軌道電子能帶結構。(f) Fe摻雜單層MoS2雜化d軌道中各態的d軌道百分比。(g) Fe和Mo原子的d軌道雜化示意圖。
研究成果2：單層MoS2中缺陷態的自旋谷鎖定效應
研究亮點
1. 在實驗上證實了缺陷態的谷贗自旋特性，借助外磁場對其進行操控，觀察到增強谷塞曼劈裂效應，填補了實驗空白。
2. 明確缺陷態來源于單硫和雙硫空位。
3. 提出了缺陷態增強谷塞曼劈裂效應的物理機制，有效電子質量以及d軌道磁矩的增加導致了塞曼劈裂的增加。

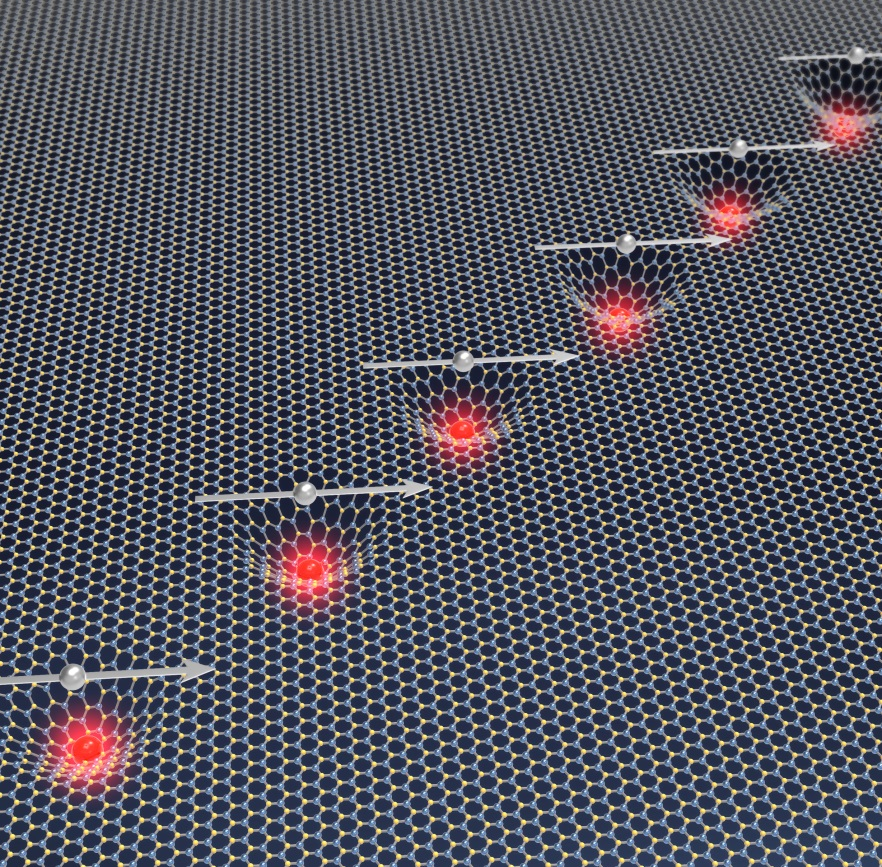

圖1. 磁場調控單層MoS2缺陷態谷自旋自由度示意圖。
要點1：缺陷態谷塞曼劈裂現象
在10 K低溫和7 T強磁場下，束縛態激子存在與A激子類似的谷塞曼劈裂效應（圖2a-b）：在0 T磁場下，左右旋熒光曲線重合；而在-7 T和+7 T磁場下，左右旋熒光發生劈裂。歸一化熒光光譜中，左右旋熒光強度差值在0 T下幾乎為零，但在±7 T磁場中相反，表明磁場可實現缺陷態谷自由度的調控（圖2c）。實驗表明的缺陷態束縛激子的g因子為-6.2，高于A激子（-4.2）（圖2d）。

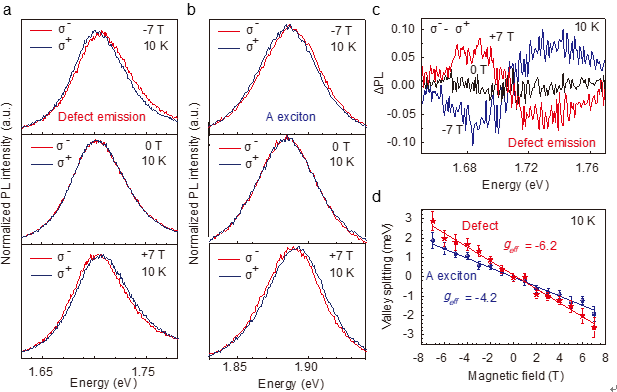

圖2. 缺陷態的谷塞曼劈裂效應。(a-b) 10 K時，0和±7 T磁場下缺陷態束縛激子和A激子（機械剝離獲得的單層MoS2）的歸一化偏振分辨的熒光光譜。(c) 0和±7 T磁場下缺陷態（圖2a）右旋σˉ和左旋σ+熒光分量強度差。(d) 10 K時，磁場依賴的缺陷態束縛激子和A激子的谷劈裂。
要點2：缺陷態谷塞曼劈裂的物理機制

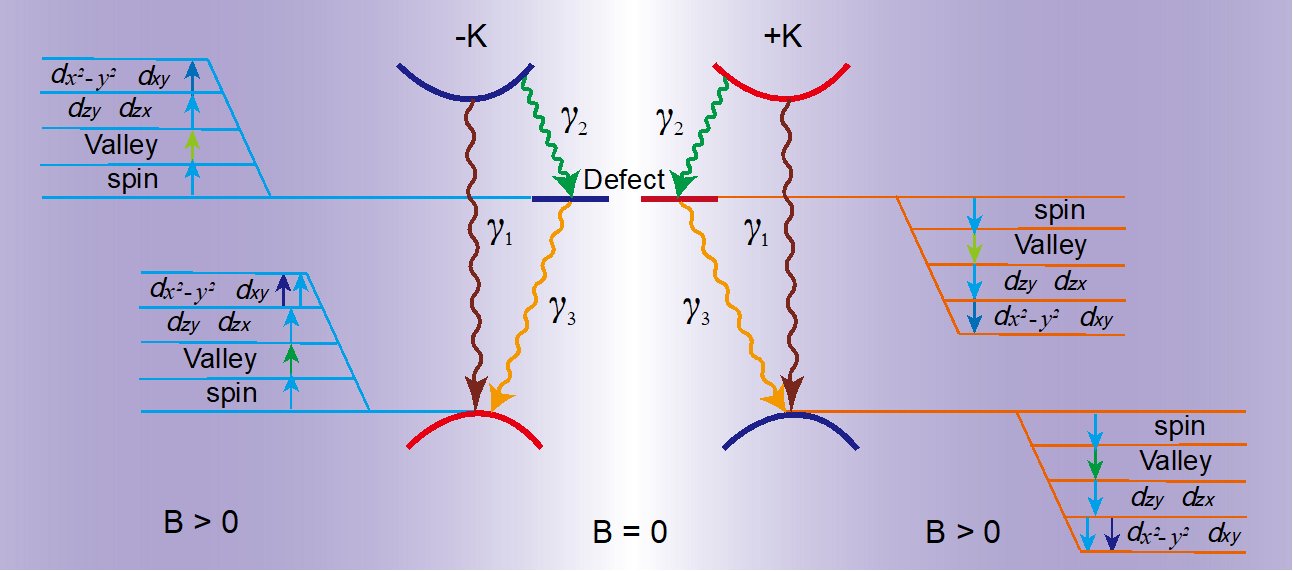

本征單層MoS2的±K谷處，價帶頂由Mo原子的dx2-y2和dxy軌道組成（軌道磁量子數m = ±2）；導帶底由Mo原子的dz2軌道組成（m = 0）。含有硫空位時，±K谷處的價帶頂以及缺陷態能級由Mo原子的5個d軌道組成：dzx和dzy (m = ±1)、dx2-y2和dxy (m = ±2)及dz2軌道(m = 0)；導帶底組成與本征MoS2一致。電子自旋對塞曼劈裂無貢獻，因此，谷劈裂僅取決于軌道磁矩和谷磁矩。值得強調的是，dx2-y2和dxy軌道對缺陷態能級和價帶的貢獻不同，會增強缺陷態谷塞曼劈裂。同時，缺陷態電子有效質量增加了7倍，增強了谷磁矩，從而再次增強缺陷態谷塞曼劈裂。因此，缺陷態有效電子質量及dx2-y2和dxy軌道磁矩的差異共同導致了缺陷態谷塞曼劈裂的增強。
研究成果3：鐵磁二維材料CrI3層間堆疊結構層數依賴性研究
研究亮點:
1.基于晶體結構與拉曼張量的一一對應關系，深入研究了CrI3的拉曼特征；
2.詳細研究了2-5層及塊體CrI3的特征峰與層數、偏振、旋光和溫度之間的依賴關系；
3.揭示了2-5層及塊體CrI3在低溫下為菱方堆疊結構（10 K），明確了CrI3低溫晶體結構。該工作以封面論文發表在ScienceChina Materials上。

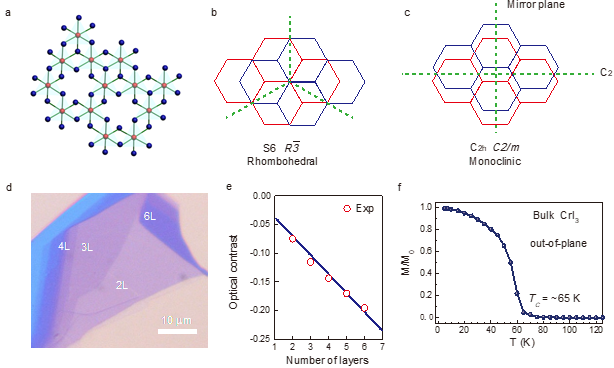

圖1. CrI3結構。（a-c）單層和雙層CrI3的結構示意圖；（d）CrI3顯微照片。（e）CrI3光學對比度與層數依賴性。（f）塊體CrI3磁性表征。

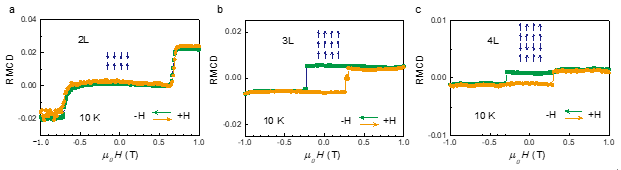

圖2. 雙層、三層和四層CrI3磁性研究。雙層為反鐵磁性，三層和四層為鐵磁性。

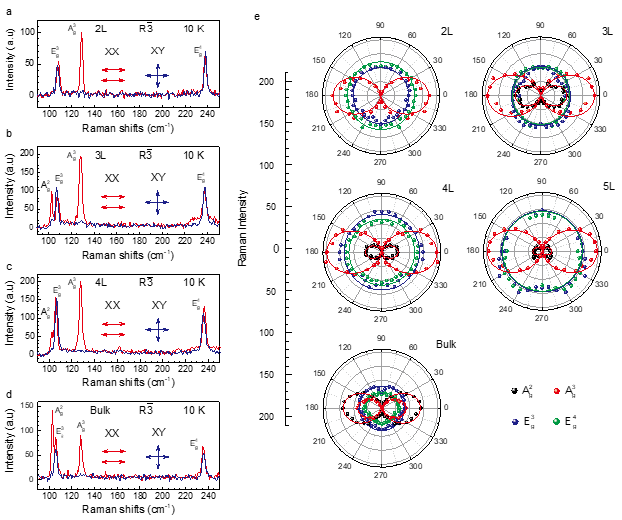

圖3. 10 K下，CrI3拉曼與結構研究。（a-d）不同偏振狀態下，雙層、三層、四層和塊體CrI3的Raman光譜。（e）不同層厚CrI3 Raman特征峰的偏振特性。Ag模式呈現雙重對稱性，而Eg模式與偏振角度無關，實驗證實不同層數CrI3在低溫（10 K）下均為菱方結構。

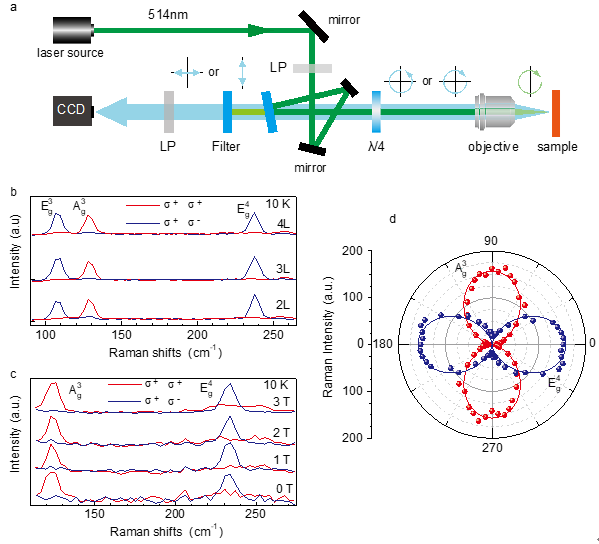

圖4. 10 K下，旋光分辨拉曼光譜。（a）實驗裝置示意圖；（b）不同層數CrI3的旋光分辨Raman光譜；（c）三層CrI3的旋光分辨Raman特性磁場依賴性；（d）三層CrI3的旋光拉曼光譜偏振特性。Ag與Eg模式相反的旋光依賴性與聲子對稱性一一對應，進一步證實CrI3在低溫下為菱方堆疊結構。
研究成果4：鈣鈦礦材料CsPbBr3中暗激子的磁場調控特性研究
研究亮點:
在CsPbBr3微納單晶中，實現了對CsPbBr3中暗態激子的激活，并發現暗態激子的熒光強度隨磁場增加而呈現出線性增強。本工作揭示了CsPbBr3暗激子的磁場調控行為和內在物理機制，對深入理解其光電特性具有重要的科學意義。

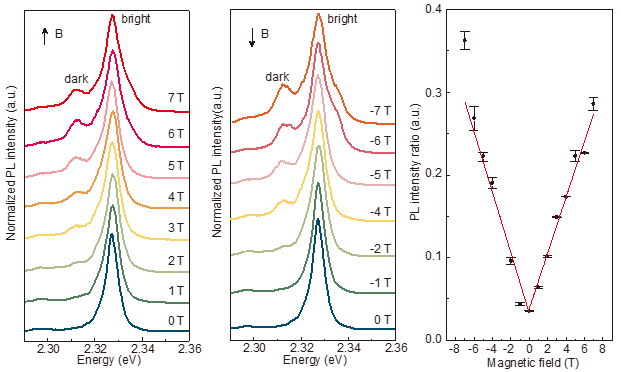

圖1. 磁場激活CsPbBr3中暗態激子。CsPbBr3明態和暗態激子熒光強度與磁場依賴性。
參考文獻

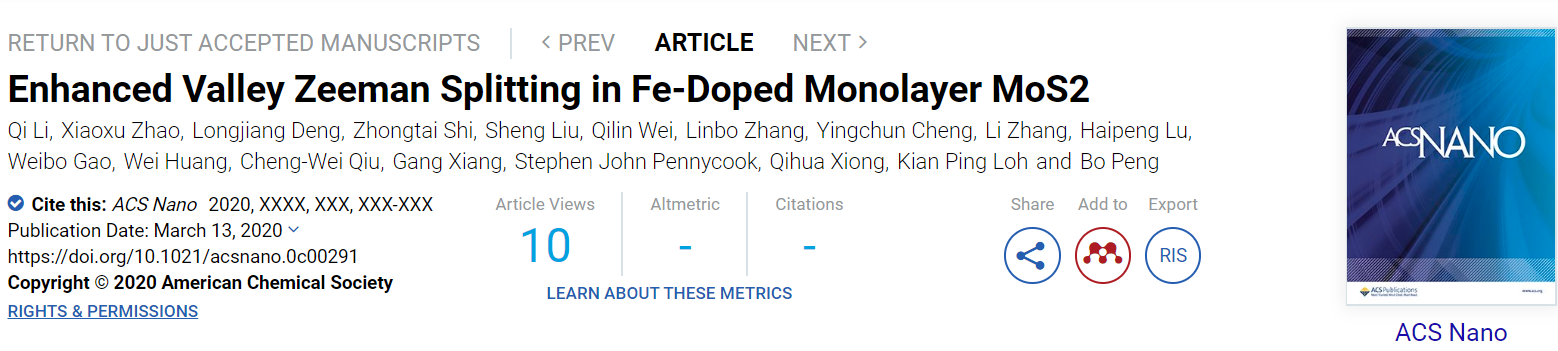

1.Li Qi, et al. Enhanced valley Zeeman splitting in Fe-doped monolayer MoS2,ACS Nano, 2020,
DOI: 10.1021/acsnano.0c00291 https://pubs.acs.org/doi/10.1021/acsnano.0c00291

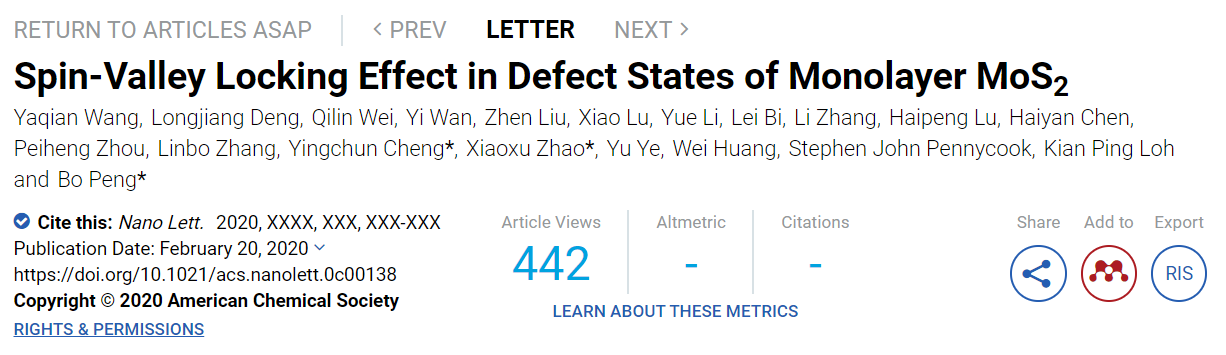

2.Wang Yaqian, et al. Spin-valley locking effect in defect states of monolayerMoS2, Nano Letter, 2020,
DOI:10.1021/acs.nanolett.0c00138
https://pubs.acs.org/doi/10.1021/acs.nanolett.0c00138

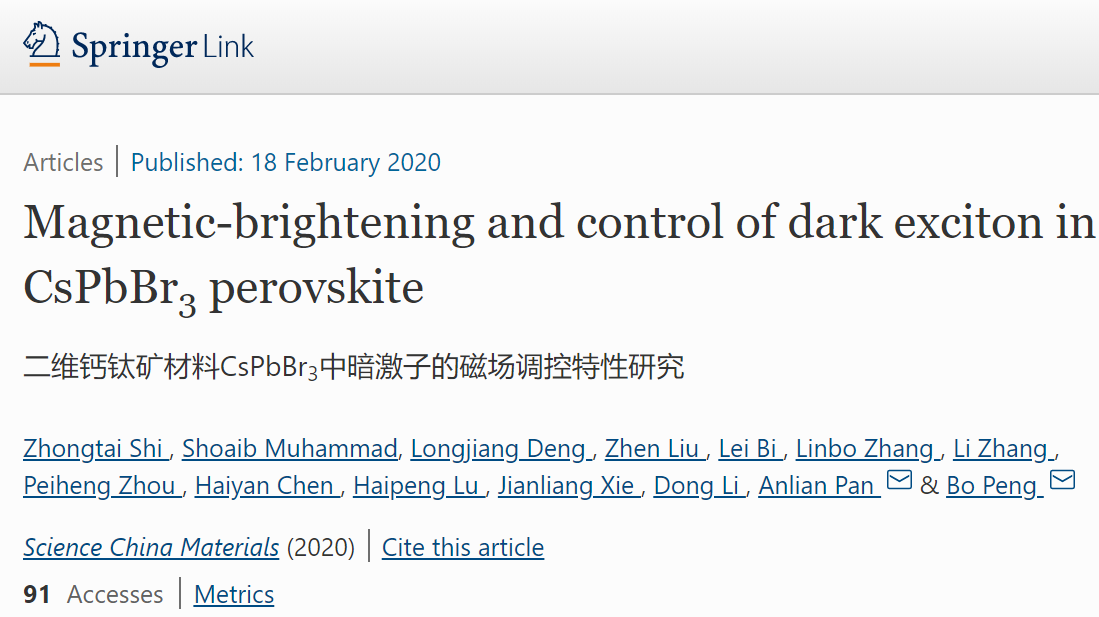

3. Shi Zhongtai, et al. Magnetic-brightening andcontrol of dark exciton in CsPbBr3 perovskite, Science ChinaMaterials, 2020,
DOI:10.1007/s40843-019-1245-1
https://link.springer.com/article/10.1007%2Fs40843-019-1245-1
4.Guo Kai, et al. Layer dependence of stacking order in nonencapsulated few-layerCrI3, Science China Materials, 2020, 63(3): 413-420 (封面論文)
https://link.springer.com/article/10.1007/s40843-019-1214-y
