第一作者：Jens-Peter B. Haraldsted
通訊作者：Ib Chorkendorff
通訊單位：丹麥技術大學
研究背景
電催化在清潔能源轉換中起著核心作用，使許多可持續的過程得以實現。預計從2016年到2040年，工業化學品的能源需求將增長40%。這些化學商品包括氨、氫、還原碳基化合物和H2O2。與堿性電解槽相比，質子交換膜（PEM）電解槽通常被認為具有分散生產的優勢，它們可以在較高的電流密度下工作，對負載循環和停機具有更好的穩定性。
酸性電解槽中通常采用的IrO2陽極催化劑和Ti集流體很容易發生腐蝕產生金屬離子，隨后金屬離子透過PEM進入到陰極，進而降低陰極反應的選擇性。本文中介紹了H2O2 PEM電解槽中ORR陰極上銥的痕量污染，這對于任何不產生H2的PEM電解槽系統都是一個普遍問題，尤其與在CO2電解領域。圖1所示H2O2 PEM電解槽體系，在陽極上發生析氧反應（OER），在陰極的氣體擴散層(GDL)上選擇性發生ORR過程產生H2O2。在長期實驗中發現，陽極上的銥和鈦發生腐蝕產生的IrX+和TiX+能夠透過PEM遷移到陰極，隨后沉積到陰極GAL上降低ORR反應的選擇性。因此，準確了解金屬離子透過水平對研究陰極選擇性降低非常重要。
ORR催化劑中痕量污染金屬的檢測和定量仍然是一個挑戰。常用的表面表征技術，例如XPS和EDX，靈敏度有限。由于銥對HER的催化活性比陰極催化劑高，通過測量系統的HER活性原則上可以間接測量存在的銥污染物。電感耦合等離子體質譜法（ICP-MS）可以測量低ppb范圍內的痕量金屬，但僅限于溶解的樣品。預處理過程會限制固體樣品的ICP-MS分析準確性。快速γ射線活化分析（PGAA）和中子活化分析（NAA）是高度靈敏，無損的定量分析技術。它們的組合（光束活化分析）適用于測定銥和鈦。
成果簡介：
有鑒于此，Ib Chorkendorff教授課題組使用ICP-MS，HER I-V和PGAA/NAA手段，在H2O2 PEM電解槽中研究了痕量金屬陽極遷移和對陰極選擇性的影響。

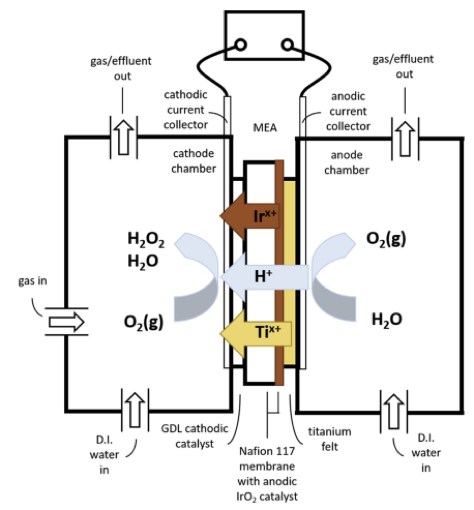

圖1 生產H2O2的PEM電解槽示意圖
要點1. 通過ICP-MS分析確認銥和鈦的透過PEM的量
圖2中可以看出表明金屬透過量與ORR電流密度相關，較高的電流密度會導致更多的金屬溶解。 此外，較高的電流密度會使得較多的質子和水通過Nafion膜，這可能會導致更多的金屬透過PEM。

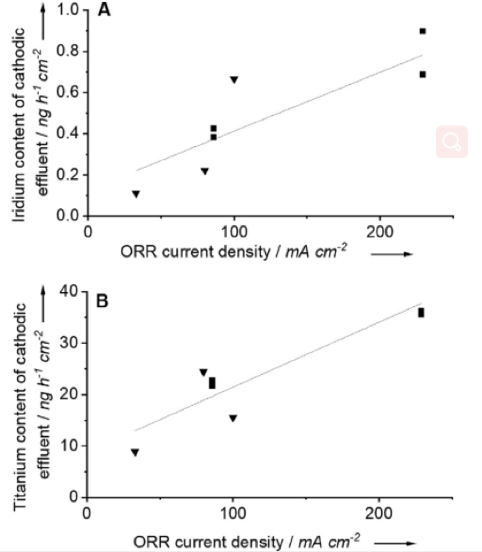

圖2 陰極溶液中的（A）和鈦（B）含量隨ORR電流密度的變化
要點2. 通過HER確認銥對陰極的污染程度
考慮到銥的HER活性高于陰極GDL，沉積于陰極GDL上銥的量的增加將產生更高的HER電流。 因此，我們在相同的時間量內在不同的ORR電流下測量GDL電極的HER活性。圖3中可以看出，隨著ORR電荷的增加，系統H2O2的法拉第效率（NFE）降低，HER電流密度增加，這表明有利于HER催化的銥污染物沉積在陰極GDL上，并逐漸降低了H2O2的選擇性。

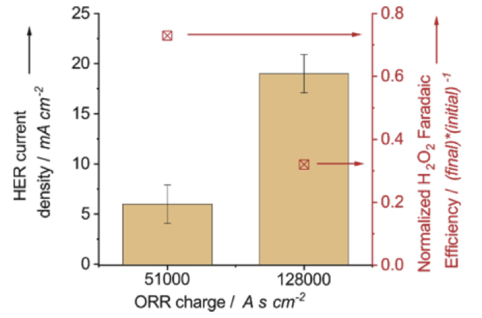

圖3 HER電流密度、 NFE與ORR電荷之間的關系
要點3. 通過PGAA/NAA確認痕量銥和鈦的污染
為了進一步確定銥和鈦的污染對陰極選擇性的影響，采用PGAA/NAA手段對陰極GDL上沉積的痕量銥和鈦進行了測量，并研究他們的量和NFE，ORR選擇性的關系。圖4中可以看出，隨著ORR電荷的增加，PGAA/NAA檢測出的銥的含量增加，NFE降低，說明銥?zāi)軌虼龠M(jìn)HER以及降低H2O2的選擇性。而對于鈦沒有發現這種規律。此外，比較了陰極GDL和陰極液體中的金屬含量。在所有ORR電荷下，都有超過99％的銥附著在陰極GDL上，而不是隨陰極流出（圖5A）。相反，鈦在陰極GDL的附著和隨陰極液體流出的量是在相同的數量級內（圖5B）。

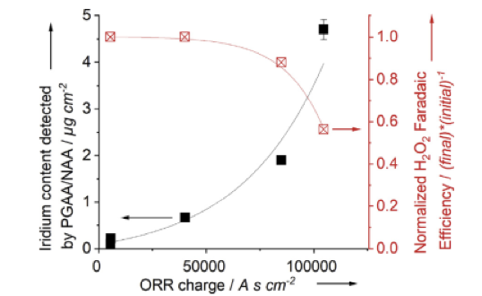

圖4 ORR電荷，GDL陰極上銥含量，NFE之間的關系

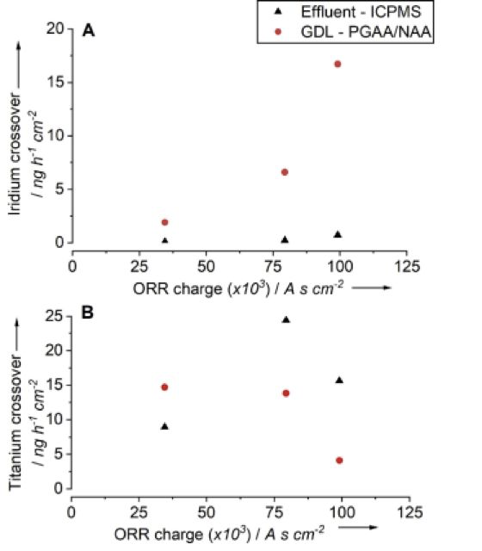

圖5 銥（A）和鈦（B）的透過速率和ORR電荷之間的關系
要點4. HER電流密度和陰極GDL上銥含量的關系
在進行PGAA/NAA測量后，將陰極GDL樣品組裝到新的膜電解裝置中，測量HER的I-V曲線用來評估GDL上沉積的銥對HER性能影響。圖6顯示了銥含量較高的電極具有較高的HER電流密度。但是HER電流密度的增加不能完全彌補H2O2電流密度的降低，從而導致NFE的損失。

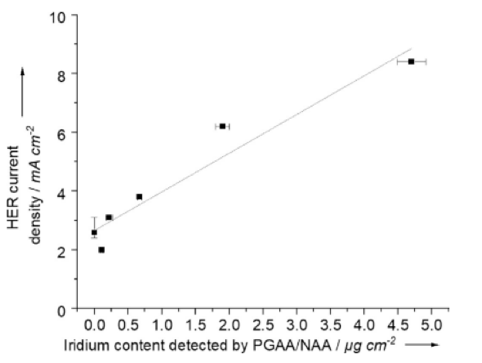

圖6 HER電流密度和陰極GDL上銥含量的關系。
總結
總之，分別使用ICP-MS和PGAA/NAA對陰極液體和陰極GDL上的銥和鈦的量進行定量，研究表明痕量銥在陰極GDL上的累積量取決于電流密度，并且會導致陰極選擇性降低。此外，HER電流密度證實了GDL上的銥污染物具有一定的電化學活性。將陰極用于氫以外的化學物質生產時，HER是一個非常不利的副反應，這是一個普遍的問題。具有電化學活性的銥污染物在CO2電解還原領域特別重要，在該領域中，活性較低的催化劑在非常負的電位下運行，會導致HER的不良競爭。
