導讀：人類歷史的發展史，就是一部材料更替史。在當今信息世界，材料霸主當屬硅無疑。硅作為電子學領域的杰出材料，其優秀的電學特性、高豐度、低成本及出色的可加工性等優勢促成了硅技術革命的爆發：可大規模制造的硅芯片的不斷開發使其計算功能可以集成到任何設備中?？上У氖?，硅因其立方晶格結構而導致光吸收和發射效率低下，使其無法在諸多光子學應用中大顯身手。近日，Nature雜志報告了一種具有優異光電性能的硅鍺合金的開發，可以幫助開發與當前硅電子設備兼容的光子學技術。
硅合金的機遇與挑戰
硅是一種間接帶隙半導體，光吸收和發射效率很低。以太陽能電池為例，基于硅的太陽能電池必須比基于砷化鎵（一種直接帶隙半導體，光吸收和發射效率高）的太陽能電池至少要厚100倍才能收集相同數量的光。更重要的是，由于硅的這些缺點，即使經過數十年的深入研究，基于硅的激光器仍然是一個未實現的夢想。取而代之的是，激光器通常是使用“復合”半導體制成的，其中包含了銦或鎵之類的昂貴元素。在當前可用的硅光子學方案中，用于吸收或發射光的組件也大多由混合半導體制成。而加州大學伯克利分校楊培東教授等人開發的第一臺納米激光器，則采用了ZnO納米線。
幾代科學家前仆后繼，嘗試了各種不同方式去調控硅的電子能帶結構，以將硅和含硅合金轉變?yōu)檫m用于光子學應用的材料。早在20世紀70年代，F(xiàn)adaly等人首次提出區域折疊策略（zone folding strategy），他認為，可將存在周期性電勢的間接帶隙半導體，轉換為直接帶隙半導體。
目前為止，使用這種方法的最佳案例是在1992年報道的一種特殊類型的，被稱為偽直接帶隙半導體的硅鍺合金。與間接帶隙半導體相比，其吸收和發射光的效率更高，但比直接帶隙半導體的吸收和發光效率低。這是通過交替使用原子組成不同的原子層來實現的，然而這種材料仍然無法充分有效地吸收或發射光，無法滿足光子學應用的需要。
新突破
有鑒于此，埃因霍芬理工大學Elham M. T. Fadaly和Erik P. A. M.Bakkers等人首次開發了一種具有優異光學性能的六方晶格鍺和硅鍺合金直接帶隙半導體納米線。這種半導體納米線材料具有優越的光吸收和發射性能，有望推動第一臺半導體硅激光器的問世，并昭示著半導體硅光學革命到來！

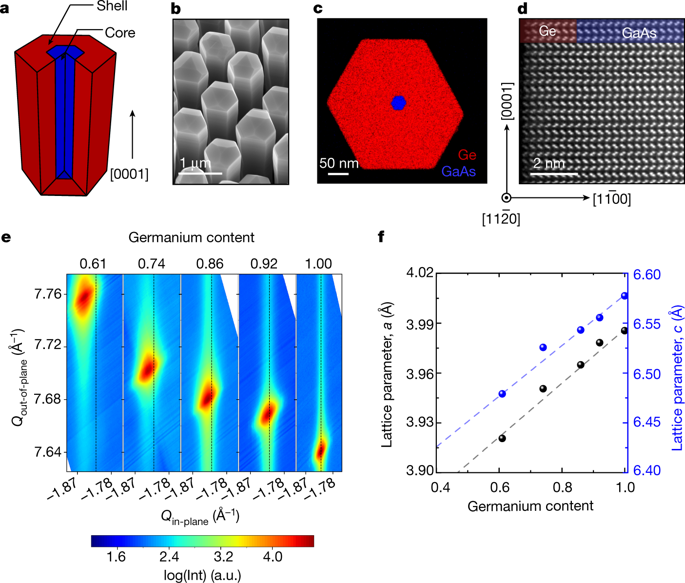

圖1. GaAs/Ge核殼納米線概述。
技術特色1：獨特而精準地調控原子堆疊方式
硅合金的傳統方法，是通過交替使用不同成分的原子層來改變?cè)觿?shì)去制備硅鍺合金。這次，研究人員另辟蹊徑，采用了交替使用兩種鍺和硅鍺合金中的原子堆疊方式，這將材料的晶格結構從立方晶格轉變?yōu)榱骄Ц瘛?/strong>六方晶格的晶胞包含的原子數是立方晶胞的兩倍，晶格的改變使其布里淵區面積減半，材料的電子能帶在動量空間中折疊，導致導帶能量最小的位置移至布里淵區中心，從而產生直接帶隙。作者使用量子力學計算確定六方晶體結構中鍺和硅鍺合金的精確能帶結構，從而確認這些材料具有直接帶隙。

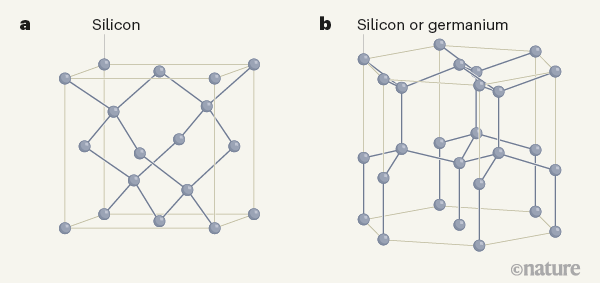

圖2. 立方晶格的硅及六方晶格的硅鍺合金。
技術特色2：寬范圍內發射波長可調
更重要的是，作者證明了六方晶格的鍺具有光電級直接帶隙半導體的作用。此外，他們發現通過將六方晶格的鍺與不同量的硅進行合金化，通過控制這種六方晶格硅鍺合金的成分，能夠保持直接帶隙的同時在很寬的范圍內連續調節發射波長。

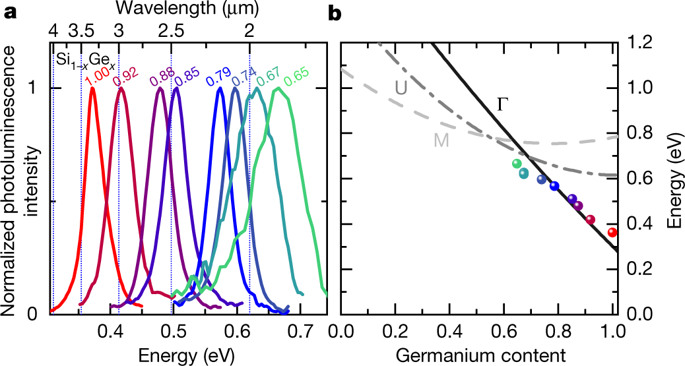

圖3. 直接帶隙硅鍺合金的可調性
納米線的獨特優勢
在這項技術中，不得不提到納米線。納米線作為一種獨特的一維納米材料，本研究中其直徑在幾納米到幾百納米之間，主要起到兩個作用：
1. 納米線的高比表面積確保亞穩態晶相的形成。
2. 能夠使光以最適合光子學應用的方式與納米線材料相互作用。例如，可以設計納米線形狀以確保有效的光吸收并防止光因內部反射而被捕獲在納米結構中。
3. 納米線還可能用于光檢測器中，以超快收集從入射光子產生的電荷載流子，這種效應對于高速通信來說極為有用。
展望未來
這項研究，有望推動第一臺基于硅激光器的問世，并直接促進硅基激光器和中紅外光探測器的發展，迎來硅技術的第二革命。硅基激光器和中紅外光探測器都將與計算機電路中的互補金屬氧化物半導體（CMOS）硅技術兼容。此外，中紅外探測器可以用于大規模低成本的激光雷達平臺，這是一種基于激光的測量技術，可以應用于汽車駕駛以檢測物體。
參考文獻
1.Elham M. T. Fadaly et al. Direct-bandgapemission from hexagonal Ge and SiGe alloys. Nature 2020, 580, 205–209.
https://doi.org/10.1038/s41586-020-2150-y
2.Nanostructured alloys light the way tosilicon-based photonics. Nature 2020, 580, 188-189.
https://doi.org/10.1038/d41586-020-00976-8
3.H. Presting et al. Semicond. Sci. Technol. 1992, 7, 1127.
