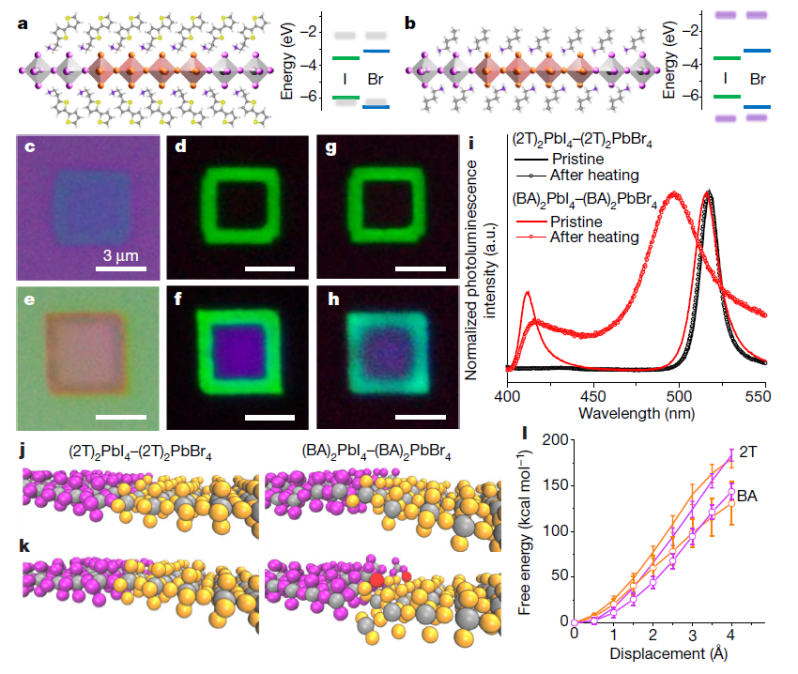

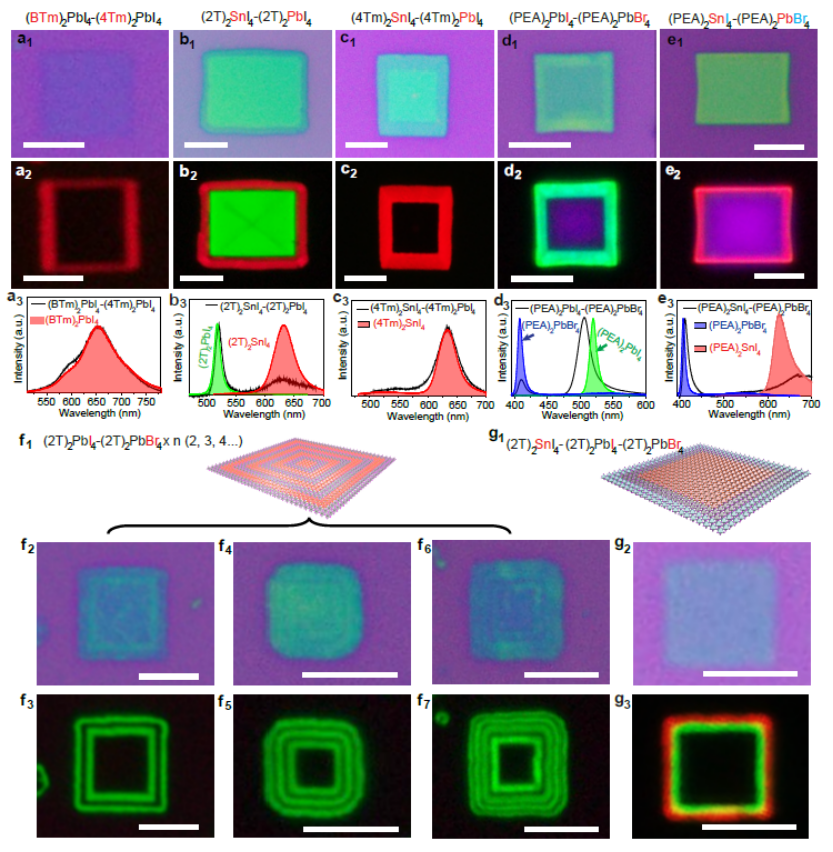

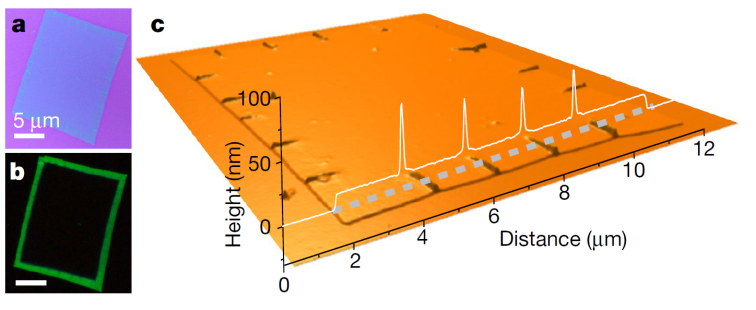

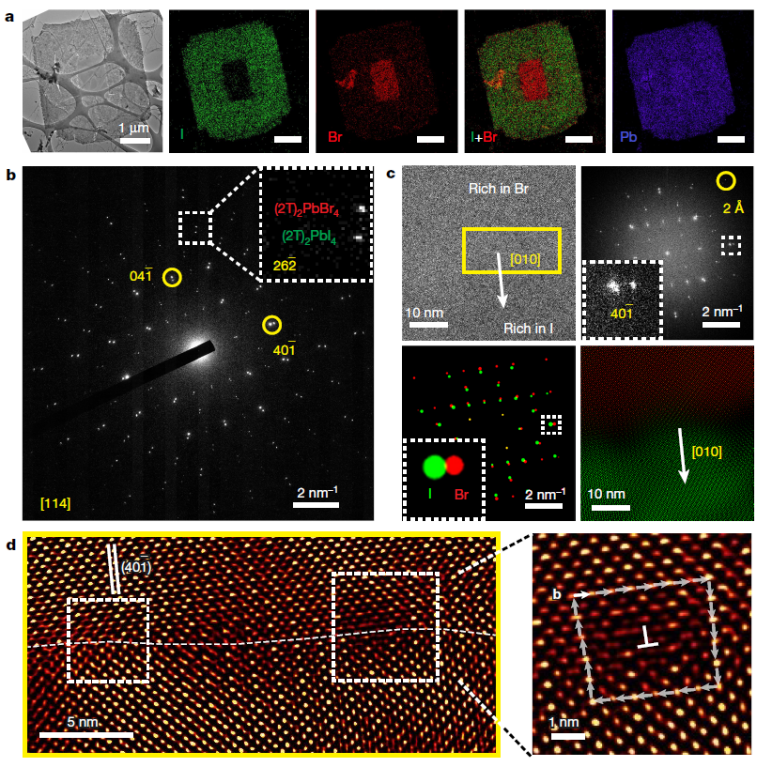

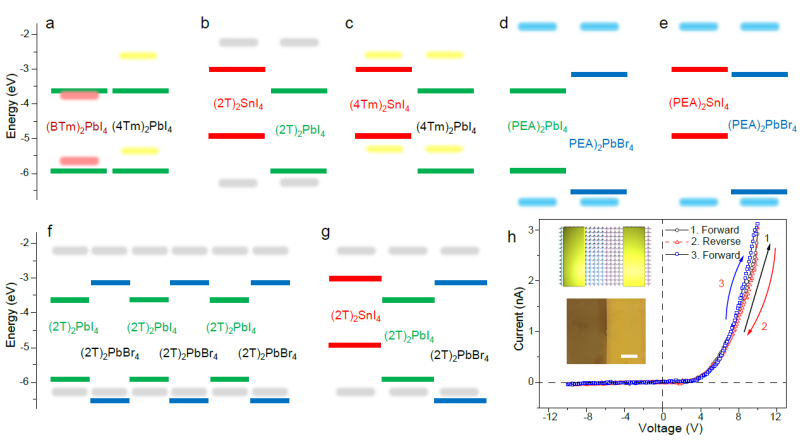

通訊作者：竇樂添（Letian Dou），于奕，Brett M. Savoie通訊單位： 普渡大學（Purdue University），上海科技大學1. 首次提出了利用液相外延法制備多種二維鹵素橫向異質結的思路。2. 通過引入π-共軛結構的有機配體，顯著地抑制了陰離子的相互擴散，進而獲得高穩定性的二維鹵素鈣鈦礦橫向異質結。3. 該研究不僅為鹵素鈣鈦礦化學合成提供了新平臺，同時還為進一步探索其光電應用提供了機會。外延異質結是現代電子學和光電子學的重要材料基礎。常見的異質結包括氧化物鈣鈦礦，III-V半導體, II-VI半導體, 以及過渡金屬二硫族化合物異質結。作為新興的一類半導體材料，鹵素鈣鈦礦近年來引起了廣泛的關注，在太陽能電池、發光二極管、激光等領域取得了巨大的成功。作為一種離子半導體，鹵素鈣鈦礦對缺陷的容錯率很高，因此在異質結的構建以及進一步器件的集成方面具有得天獨厚的優勢。然而，迄今為止，仍然沒有高質量鹵素鈣鈦礦異質結的報道，這主要?dú)w因于以下兩個原因：第一，離子遷移速度太快，導致不同離子之間的相互擴散，破壞了異質結的界面；第二，鹵素鈣鈦礦的化學穩定性太差，因此在第二種材料的生長過程中，液相的環境很容易破壞第一種生長的材料。高離子遷移率和低穩定性也是目前阻礙鹵素鈣鈦礦相關器件商業化應用的主要原因。因此，如何提高鹵素鈣鈦礦的化學穩定性，同時更好地抑制離子遷移率意義重大。二維鹵素鈣鈦礦具有優異的光電性能和優于三維鹵素鈣鈦礦的穩定性，包括很高的熒光量子效率、較長的載流子擴散長度、以及在性能和結構上的多樣性。同時在面外方向（垂直于面內的方向），二維鹵素鈣鈦礦還可以看作由有機層和無機層周期性重復的量子阱結構，這進一步增加了這種材料在結構以及性能上的多樣性。有鑒于此，普渡大學竇樂添 (Letian Dou) 教授通過與Brett Savoie教授、上海科技大學于奕教授等人合作首次提出了利用液相外延法制備多種二維鹵素橫向異質結的思路。通過引入π-共軛結構的有機配體，顯著地抑制了陰離子的相互擴散，進而獲得高穩定性的二維鹵素鈣鈦礦橫向異質結。該工作由普渡大學（美國）、上海科技大學、麻省理工學院（美國），加州大學伯克利分校（美國）等單位合作完成。 高分辨透射電子顯微鏡的表征證明了其外延生長的機理，以及近于原子級分明的界面。通過分子動力學模擬，作者揭示了共軛有機配體抑制離子遷移的機理：共軛有機配體可以使二維鈣鈦礦的無機骨架更穩定，同時減少鹵素空位的濃度。運用這種方法，作者合成了一系列的基于不同鹵素、不同金屬陽離子、不同有機配體的橫向異質結，復雜異質結以及橫向超晶格結構。這類結構豐富，性能可調的二維鹵素鈣鈦礦異質結為下一代電子學，光電子學和光子學器件的研究提供了一類全新的材料平臺。 圖1. 不同有機配體的二維鹵素鈣鈦礦橫向異質結以及穩定性對比。要點1：異質結制備和穩定機理首先，作者制備了兩種二維鹵素鈣鈦礦橫向異質結：(2T)2PbI4-(2T)2PbBr4和(BA)2PbI4-(BA)2PbBr4 (圖1)。2T是一種新型的共軛有機配體，BA是一種常見的有機配體，兩者的化學結構如圖1所示。通過兩種異質結對應的光學和熒光照片，作者發現這兩種異質結都由兩種同心的鈣鈦礦材料組成，兩者具有清晰的界面，同時外圍的(2T)2PbI4和(BA)2PbI4具有類似的綠色熒光信號，對應于峰值在515-520 nm的熒光光譜，但是其內部的(2T)2PbBr4和(BA)2PbBr4的熒光信號卻迥然不同，這主要是因?yàn)槠涿嫱夥较蛴袡C(jī)層和無機層之間的能級匹配不同所致。通過對兩種異質結進行加熱（100 oC， 1 hour), 作者發現(2T)2PbI4-(2T)2PbBr4異質結的熒光照片和熒光光譜沒有明顯的變化，而(BA)2PbI4-(BA)2PbBr4異質結，初始的兩個尖銳的熒光峰都發生了明顯的位移并且峰寬變大，同時異質結界面開始變的模糊，這就說明，相比于烷基有機配體，共軛配體可以顯著地抑制二維鹵素鈣鈦礦橫向異質結內部鹵素離子的遷移。作者用分子動力學模擬的方法對這種抑制作用的機理進行了研究。結果表明，(2T)2PbI4-(2T)2PbBr4異質結的無機骨架結構[PbBr4]2-和[PbI4]2-在常溫和高溫下比較穩定，而(BA)2PbI4-(BA)2PbBr4異質結的無機骨架結構[PbBr4]2-和[PbI4]2-在高溫下出現了明顯的無序，這種無序的波動很可能會降低鹵素離子擴散的勢壘，從而加快鹵素離子的擴散。同時，研究者還計算并對比了從兩種異質結中除去一個鹵素原子所需要的能量，計算結果表明，從(2T)2PbI4-(2T)2PbBr4異質結中除去一個鹵素離子一個鹵素原子所需要的能量明顯高于(BA)2PbI4-(BA)2PbBr4異質結。而鹵素離子在鈣鈦礦中的擴散機理通常是空位協調機制，因此鹵素空位濃度的提高會加快離子的擴散。鑒于此，共軛有機配體能有效地抑制鹵素離子的擴散，主要是因?yàn)楣曹椨袡C(jī)配體可以提高鈣鈦礦無機骨架結構的穩定性，同時降低鹵素空位的濃度。為了獲得準確的結構信息，作者采用X射線能譜（EDS）、選區電子衍射（SAED）、球差矯正高分辨率透射電鏡（AC-HRTEM）、幾何相位分析（GPA）等技術對二維鹵素鈣鈦礦異質結進行了表征。其困難在于：生長在SiO2/Si基底上的異質結樣品難以轉移到銅網上，以及二維鈣鈦礦本身在電子束下極其不穩定。作者克服了這兩個難點，從EDS的元素分布圖中可以直接觀察到中間基底區域的溴（Br）元素和富集于外延生長區域的碘（I）元素。選區電子衍射分別表征了界面兩邊的區域以及界面處的區域，界面兩邊的區域分別與純的單晶一致，再加上界面處放射狀的電子衍射從微米尺度直接證明了異質結的形成。這一界面形成的質量則通過高分辨率的晶格進一步解析，作者利用傅立葉變換的方法將兩套晶格清晰地分離了出來，并在納米尺度展現了其連續的界面。為分析這兩套大小不匹配的晶格能夠穩定存在的原因，作者又通過高分辨透射（HRTEM）照片計算出原子的應變圖，發現(2T)2PbBr4的晶格受力比較均勻，應變主要集中在外延生長的界面處。進一步對HRTEM圖像做傅立葉濾波后從其原子尺度的晶格中可以觀察到，界面處每隔約15nm會形成一個刃位錯來釋放晶格應變所產生的能量。這些研究表明這一穩定存在的異質結是通過二維平面內形成周期性排列的刃位錯降低總能量來不斷延伸生長的，而與平面垂直的方向，應變能則可能是通過有機長鏈的重排來釋放的 （圖2）。 圖2. (2T)2PbI4-(2T)2PbBr4橫向異質結的透射電鏡表征。要點3：“一步法”異質結對于外延生長的二維材料的異質結，界面應變能的釋放一般通過兩種方式：形成位錯（如上所述）以及形成三維的周期褶皺結構。作者發現，除了利用上述“兩步外延生長”的方法制備二維鹵素鈣鈦礦橫向異質結，還可以通過“一步法”直接生長異質結：將兩種晶體對稱性和晶格常數相似的二維鹵素鈣鈦礦的前驅體溶液均勻混合，然后直接滴加到生長基底上，隨著溶劑的揮發，溶解性差的鈣鈦礦會優先析出，隨著溶劑的進一步揮發，另一種鈣鈦礦也會逐漸析出，并沿著優先析出的鈣鈦礦結晶，形成橫向異質結結構。這種方法獲得橫向異質結有一個特點，就是在邊緣區域的(2T)2PbI4中存在周期性的褶皺，這也說明“一步法”形成的異質結的界面很可能是一種連貫的、位錯密度很低的界面。同時也說明了對于“一步法”形成的異質結，周期褶皺結構的形成是釋放界面應變能的主要方式（圖3）。圖3. “一步法”(2T)2PbI4-(2T)2PbBr4橫向異質結。要點4：二維鹵素鈣鈦礦橫向外延異質結的多樣性除了上述的兩種二維鹵素鈣鈦礦橫向異質結之外，作者還利用不同的共軛有機配體制備了不同種類的橫向異質結，包括有機配體不同的(BTm)2PbI4-(4Tm)2PbI4異質結，金屬不同的(2T)2SnI4-(2T)2PbI4、(4Tm)2SnI4-(4Tm)2PbI4異質結，鹵素不同的(PEA)2PbI4-(PEA)2PbBr4異質結，金屬和鹵素都不相同的(PEA)2SnI4-(PEA)2PbBr4異質結，以及兩種鈣鈦礦多次重復的橫向超晶格結構：(2T)2PbI4-(2T)2PbBr4×n (n=2, 3, 4)，三種不同鈣鈦礦組成的復雜橫向異質結 (2T)2SnI4-(2T)2PbI4-(2T)2PbBr4（圖4）。 圖4. “二維鹵素鈣鈦礦橫向異質結”庫。要點5：鹵素鈣鈦礦異質結的能級匹配圖及電學性質根據報道的各種有機配體的最高占據分子軌道 (HOMO)和最低未占據分子軌道 (LUMO)的數值，以及無機層[PbBr4]2-、[PbI4]2-和[SnI4]2-的導帶底（CBM)和價帶頂（VBM），作者得到了本文中報道的所有橫向異質結的能級匹配圖。結果發現，不同于其他二維材料的橫向異質結，二維鹵素鈣鈦礦橫向異質結在垂直方向上的量子阱結構為相關器件的光電性能調控增加了一個新的維度。此外，作者還對(4Tm)2SnI4-(4Tm)2PbI4的薄膜異質結進行了電學測量，從它的電流-電壓曲線可以看到明顯的整流行為（圖5）。 圖5. 二維鹵素鈣鈦礦橫向異質結的能級匹配圖以及電學測量。本文報道的二維鹵素鈣鈦礦橫向異質結，不僅為推動鹵素鈣鈦礦化學合成提供了研究平臺，同時還為進一步探索其光電性質以及在太陽能電池、發光二極管、激光、警惕光等領域的應用提供了很多機會。其中半導體性共軛有機配體在橫向異質結上所起的作用尤其值得關注。這種液相合成的二維半導體橫向異質結的合成策略也有望拓展到其他的液相生長的二維材料。Enzheng Shi?, Biao Yuan?, Stephen B. Shiring, Yao Gao, Akriti, Yunfan Guo, Minliang Lai, Peidong Yang, Jing Kong, Brett M. Savoie*, Yi Yu*, Letian Dou*. Two-dimensional halide perovskite lateral epitaxial heterostructures. Nature 2020.DOI: 10.1038/s41586-020-2219-7https://www.nature.com/articles/s41586-020-2219-71. 竇教授，能簡要介紹一下您課題組的主要研究方向嗎？竇教授：我課題組主要研究有機無機雜化半導體納米材料設計合成及光電子器件制備表征。主要策略是通過分子工程手段引入功能性有機基團來實現全新的雜化結構并調節／改善無機半導體材料的性能（如光電特性、可加工性、穩定性等）。2. 相比其他類型的半導體異質結，本文中的鹵素鈣鈦礦異質結有哪些獨特之處？這項研究最核心的亮點是什么？竇教授：相比于傳統Si或III-V半導體異質結，鹵素鈣鈦礦異質結更容易微型化（以實現原子級厚度）并且制備工藝簡單；相比于二維過渡金屬硫化物（TMDC），鈣鈦礦異質結具有更獨特更好的光學性能。最大的亮點是，這類異質結在垂直方向引入了周期性有機半導體。這種分子級制度的橫-縱雙重有序異質結為材料和器件的光電性能調控增加了一個新的維度。這是從來沒有實現過的。3. 該研究的一個關鍵在于引入半導體性共軛有機配體。在研究之初選擇配體時，您考慮了哪些因素呢？如何想到引入共軛有機配體的？竇教授：引入有機共軛分子的概念并不是全新的，但是實現起來比較困難。在我們前期的工作中，我們意識到有機共軛分子的尺寸和分子間的p-p相互作用對材料的結晶起到?jīng)Q定性作用。我們2019年發表在Nature Chemistry上的工作提出了一種新的分子設計思路，通過調控分子間相互作用減弱實現了一系列非常穩定的新型雜化二維鈣鈦礦結構。這個工作為實現復雜異質結打下了良好的基礎。我本科和博士訓練期間主要研究方向是有機共軛半導體材料和太陽能電池，博士后期間研究無機納米材料，所以獨立開展工作以后想到把兩者結合起來，以尋找把有機無機材料的優勢最大化的方法。4. 是否可通過其他方法（非液相法）制備高質量的鹵素鈣鈦礦異質結呢？竇教授：這是一個很有趣的問題。我相信非溶液法是可行的，比如氣相法。我們會進一步探索，也希望可以吸引更多材料科研工作者來一同探索。5. 在做這項研究時，您在實驗中遇到的最大難點是什么？是如何解決的？竇教授：困難點很多，比如如何理解異質結的形成機制，異質結的界面原子結構到底如何等。我的同事Brett Savoie教授團隊和上海科技大學的于奕教授團隊給予了非常大的幫助。另外制備多種多樣的異質結工作量極大，需要極大的耐心（每一種異質結的生長條件都不盡相同），師恩政博士付出了巨大的努力。6. 關于該研究，您有進一步的計劃嗎？竇教授：我相信這個工作只是一個開始，未來有非常多有意思的研究可以相繼展開。比如進一步提高晶體質量和尺寸，引入新的功能分子，解析晶體生長機理和動力學，制備高性能p-n結、三極管、光電轉化器件等。同時這個工作也為解決鈣鈦礦薄膜器件離子遷移問題提出了一個很好的思路。
