硅納米結構具有諸多重要的性質，它們在光電效應器件、微流體器件、微電子器件、生命科學器件等領域有著巨大的應用潛力。早前的研究報道了多種加工硅納米結構的方法，包括VLS（vapor-liquid-solid）方法、干法刻蝕和濕法刻蝕等。然而，這些方法僅適用于加工直的硅納米結構，極難加工出異形硅納米結構。異形硅納米結構具有許多特殊的性質，如折點硅納米線陣列具有更強的光子吸收能力、更強的應變性能、更好的生物相容性和穩定性等。因此，為了利用這些優異的性能，亟需開發新的加工方法，加工出所需的彎折硅納米線陣列。
為此，廣東工業大學省部共建精密電子制造技術與裝備國家重點實驗室陳新教授團隊聯合佐治亞理工學院汪正平院士團隊，開展了系列研究。
1. Nano Letters：利用交替式金屬輔助化學刻蝕方法實現折點硅納米線可控加工
為了實現具有三維形貌結構的折點硅納米線陣列的可控加工，研究團隊率先提出了一種交替式金屬輔助化學刻蝕方法，通過交替使用多種不同的刻蝕液進行有序刻蝕，首次通過濕法刻蝕的方法加工出可控的折點硅納米線陣列。通過控制不同刻蝕液交替次數、刻蝕時間、刻蝕液的表面張力和粘度，能實現折點數量、折點位置和彎折角度的精確調控（Nano Letters, 2017,17(2):1014-1019）。

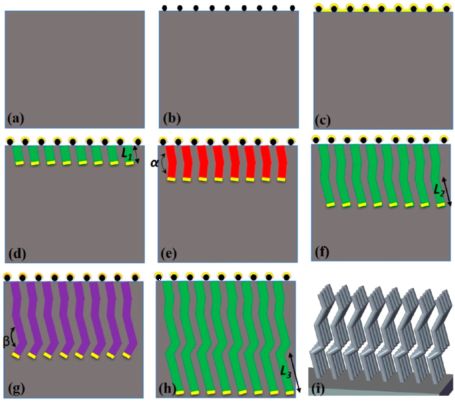

圖1. 交替式金屬輔助化學刻蝕方法加工流程示意圖。（a）裸硅晶圓；（b）聚苯乙烯微球自組裝；（c）沉積金屬層；（d）刻蝕液A刻蝕X1分鐘；（e）刻蝕液B刻蝕Y1分鐘；（f）刻蝕液A刻蝕X2分鐘；（g）刻蝕液C刻蝕Y2分鐘；（h）刻蝕液A刻蝕X3分鐘；（i）最終的折點納米線陣列。

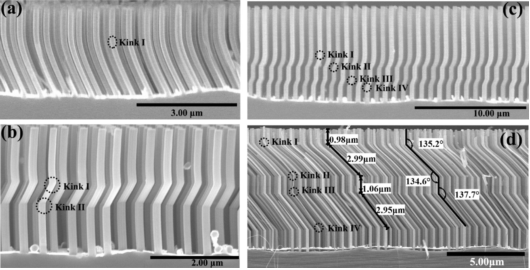

圖2. 交替式金屬輔助化學刻蝕方法加工得到的典型納米線陣列。（a）一個折點的納米線陣列；（b）兩個折點的納米線陣列；（c）四個折點的納米線陣列；（d）周期性的折點納米線。

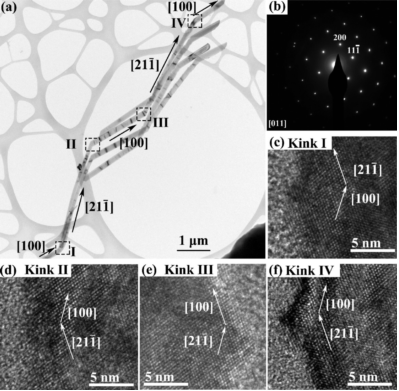

圖3. 交替式金屬輔助化學刻蝕加工折點硅納米線機理分析。（a）亮場下數根折點硅納米線的TEM圖像，每一根納米線有四個折點，分別標記為折點Ⅰ、Ⅱ、Ⅲ、Ⅳ。（b）折點Ⅳ的電子衍射圖案，拍攝方向?yàn)閇011]方向。（c）-（f）分別為折點Ⅰ、Ⅱ、Ⅲ、Ⅳ的晶格精度TEM圖像。箭頭表示刻蝕方向。
2. Nano Letters：采用擴散控制式金屬輔助化學刻蝕實現鋸齒形納米線的可控加工
為了加工具有更多折點的鋸齒形納米線，研究團隊進一步提出了擴散控制式金屬輔助化學刻蝕加工方法。通過外力調控刻蝕液有效成分的擴散速度從而控制刻蝕方向，率先實現了多種鋸齒形納米線的可控加工。通過理論建模和實驗研究，研究團隊獲得了關鍵加工參數對納米線陣列形貌的影響規律，揭示了鋸齒硅納米線加工機制及相應的閾值條件。實驗表明，這種鋸齒形納米線可應用于實現自清潔表面和抗反射表面（Nano Letters, 2017, 17(7):4304-4310）。

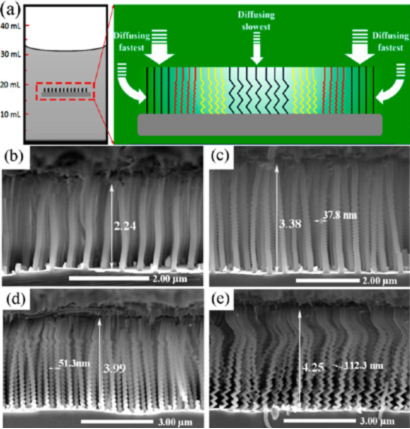

圖4.（a）擴散控制式金屬輔助化學刻蝕加工鋸齒狀納米線陣列的機制。（b）-（c）為不同樣品區域上加工的各種納米線陣列。

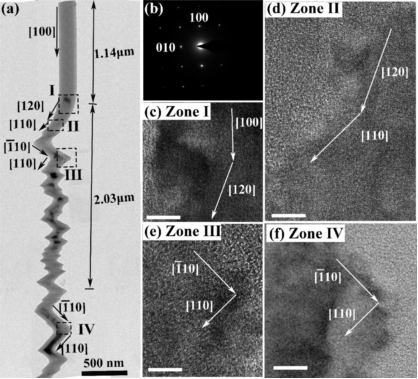

圖5. 交替式金屬輔助化學刻蝕加工鋸齒狀硅納米線陣列機理分析。（a）亮場下鋸齒狀硅納米線的TEM圖像。鋸齒狀硅納米線上有多個間隔距離不同的折點，分別標記為區域Ⅰ、Ⅱ、Ⅲ、Ⅳ。（b）區域Ⅰ的電子衍射圖案，拍攝方向?yàn)閇001]方向。（c）-（f）分別為區域Ⅰ、Ⅱ、Ⅲ、Ⅳ的晶格精度TEM圖像。箭頭表示刻蝕方向。比例尺長度為5 nm。
3. Nanoscale Research Letters：缺陷對折點納米線力學性能的影響
進一步，研究團隊通過分子動力學仿真對折點納米線的力學性能進行了研究（Nanoscale Research Letters, 2017, 12(1):185），獲得了幾何形貌對折點納米線力學性能的影響規律，為折點納米線的應用提供了參考。
圖6. a 交替式金屬輔助化學刻蝕方法加工的折點納米線陣列；b 折點納米線的典型缺陷；c 理想折點納米線的分子動力學仿真模型；d 帶有表面缺陷的折點納米線分子動力學仿真模型。
4. Nanomaterials：利用低頻等離子體加工系統實現硅納米線陣列可控加工
此外，研究團隊還對納米線陣列金屬輔助化學刻蝕中聚苯乙烯微球自組裝陣列掩膜板的加工機理展開了深入研究。研究發現，低頻等離子體加工系統由于熱蒸發加工機制，能夠提供更為高效率和低成本的加工途徑。結合優化工藝參數，利用所加工的掩膜板，實現了目前最高深徑比（>200）硅納米線陣列的可控加工(Nanomaterials, 2019, 9(4):605)。

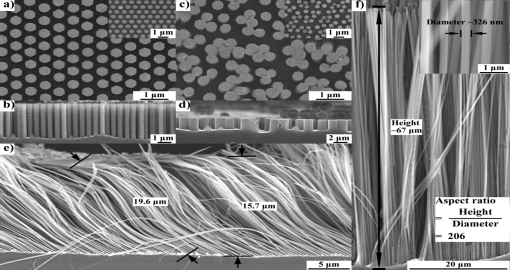

圖7. 金屬輔助化學刻蝕加工的各種硅納米線陣列。（a）采用分散聚苯乙烯微球陣列掩膜板（插入圖）加工得到的有序硅納米線陣列；（b）有序硅納米線陣列剖面圖；（c）采用局部團聚聚苯乙烯微球陣列掩膜板（插入圖）加工得到的局部團聚硅納米線；（d）局部團聚短硅納米線剖面圖；（e）使用圖掩模板加工的納米線陣列由于過長而倒伏；（f）使用圖模板加工得到超長直立納米線，深寬比高達206。
上述研究為新型硅納米結構和器件的加工制造提供了經濟可行的新途徑。相關研究成果中，廣東工業大學陳新教授和佐治亞理工學院汪正平院士為通訊作者，廣東工業大學陳云教授為系列工作第一作者，主要作者還包括張成、施達創等。
參考文獻
1. Chen Y, et al. Controlling kink geometry in nanowires fabricated by alternating metal-assisted chemical etching. Nano letters, 2017,
DOI: 10.1021/acs.nanolett.6b04410
https://pubs.acs.org/doi/abs/10.1021/acs.nanolett.6b04410
2. Chen Y, et al. Fabricating and controlling silicon zigzag nanowires by diffusion-controlled metal-assisted chemical etching method. Nano letters, 2017,
DOI: 10.1021/acs.nanolett.7b01320
https://pubs.acs.org/doi/abs/10.1021/acs.nanolett.7b01320
3. Chen Y, et al. Effects of defects on the mechanical properties of kinked silicon nanowires. Nanoscale research letters, 2017,
https://link.springer.com/article/10.1186/s11671-017-1970-7
4. Chen Y, et al. A Facile, Low-Cost Plasma Etching Method for Achieving Size Controlled Non-Close-Packed Monolayer Arrays of Polystyrene Nano-Spheres. Nanomaterials, 2019,
DOI: 10.3390/nano9040605
https://doi.org/10.3390/nano9040605
