1989年，日本科學家M.Haruta等人發現Au納米催化劑對CO氧化具有很高的活性；2004年，M. Daté等人發現，向CO氧化體系中加入微量H2O可以將催化劑氧化CO活性提高幾個數量級。然而，其背后的反應機理一直不為人知。
針對這一問題，2014年，美國三一大學Bert D. Chandler和休斯頓大學Lars C. Grabow團隊橫空出世，以Au-TiO2為研究模型開展研究，提出了決速步為O-H(D)斷裂的反應機理，相關成果發表在Science雜志上。具體而言，反應動力學和原位紅外光譜實驗表明，TiO2表面的吸附H2O與其表面反應活性位點數量密切相關，決定了材料的催化活性。DFT理論計算結果表明，Au-TiO2界面處的質子轉移過程促進了O2的吸附與活化；生成的Au-OOH會與吸附了CO的Au-CO反應生成Au-COOH；最后，Au-COOH向H2O轉移質子發生分解，生成CO2，這也是整個反應的決速步。該理論厘清了H2O、-OH以及Au-TiO2界面的作用機制，能很好地解釋過往文獻中的相關實驗結果，令人信服。
1 引言
對于特定的催化反應，厘清反應過程涉及到的各物種在反應過程中所扮演的角色至關重要。負載于載體表面的貴金屬Au在選擇性加氫、選擇性氧化、水煤氣轉換等反應中均展示出優良的催化性能，是研究者關注的焦點。諸多研究結果表明Au的量子尺寸、幾何形狀、配位不飽和度等均會影響其催化性能。
具體到CO催化氧化，雖然目前關于該反應的研究工作眾多，但是其背后的反應機理一直存在爭議。性能測試可以肯定載體表面的-OH以及外源添加的H2O均有利于CO氧化反應的進行（圖1A），但相關的反應機理仍有待進一步研究。
基于此，作者以商品化的Au-TiO2為模型材料，采用實驗與理論計算相結合的方式探究H2O、-OH以及Au-TiO2界面作用在CO氧化反應中的作用機制。
2 結果與討論
2.1 確定吸附H2O與-OH的可能作用
首先，作者通過D2O/N2氛圍下的后處理對Au-TiO2表面吸附的H2O和-OH進行同位素標記。然后，N2吹掃移除多余的D2O。最后測試材料催化氧化CO的性能，計算其動力學同位素效應（KIE值）。如圖1B所示，KIE值為1.8 ± 0.1，符合一級動力學同位素效應，表明O-H(D)的斷裂是反應的決速步。然而，作者亦發現向體系中引入700 pa的H2O/D2O會使KIE值降至1.4，且該現象是可逆的（圖1C）。總而言之，在相對干燥的反應條件下，KIE值較大，表明H2O或者表面-OH一定在反應中起至關重要的作用。

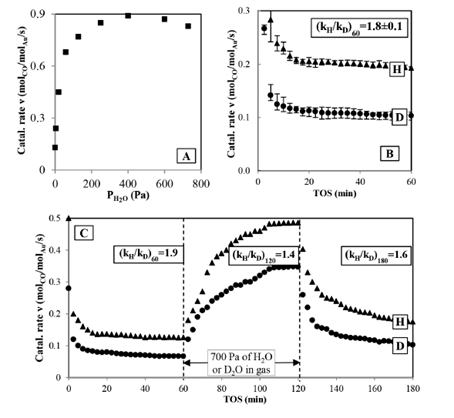

圖1：同位素實驗確定吸附H2O與-OH的重要作用
理論計算方面，作者構筑了10個Au原子負載于4層TiO2 (110)面上的模型。值得注意的是，在計算過程中，作者充分考慮了H2O以及表面-OH的作用，最大程度上還原了催化反應。計算結果表明，H2O傾向于通過氫鍵作用吸附在Au-TiO2界面的橋接-OH上（吸附能比吸附在Au上及遠離界面的-OH上的吸附能分別低1.0及1.4 eV）。至于O2的吸附、活化，作者并未發現O2吸附在Au原子上的可能中間態（圖2）。此外，作者還發現無障礙的質子轉移過程會降低反應體系的總能量，促進H2O2*或*OOH的生成；一旦生成*OOH，*OOH就會沿著Au顆粒遷移，從而使Au-TiO2界面附近的原子參與催化反應。
圖2：同位素實驗確定吸附H2O與-OH的重要作用
2.2 確定吸附H2O的決定性作用
無論是同位素實驗還是理論計算都表明質子轉移是反應是關鍵所在，但是反應是否由吸附H2O或-OH引發還未可知。因此，作者進一步通過原位紅外（DRIFTs）實驗監測反應過程中各物種的變化情況。催化反應前，作者在3650 cm-1處觀測到非氫鍵鍵合的-OH的伸縮振動峰，在1623 cm-1處觀測到吸附H2O的彎曲振動，表明材料表面存在吸附H2O及-OH。用N2吹掃移除吸附H2O后（圖3A），-OH的伸縮振動峰無明顯變化，說明吸附的-OH并未受到影響而脫離；值得注意的是相應的CO氧化活性大幅降低，表明是吸附H2O，而不是吸附-OH在反應充當起決定性作用的質子供體。在已報道工作中，有研究者將吸附-OH從TiO2轉移至Au的過程視為反應的基本步驟。作者的實驗及計算結果均不支持此類機理，因為理論計算表明這一步的反應能壘太大，無法在室溫下進行。

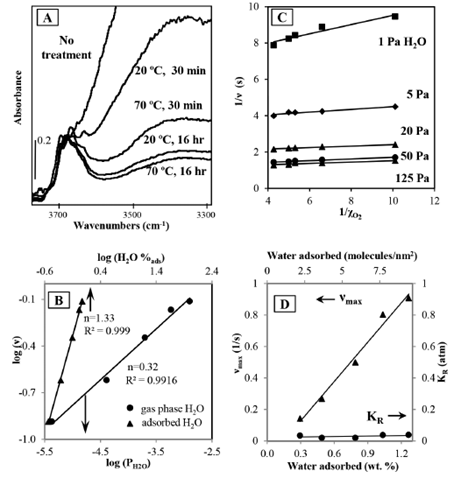

圖3：（a）處理前后材料的紅外光譜，（b）反應級數，（c, d）Michaelis-Menten動力學模型評估反應動力學
2.3 厘清吸附H2O的作用機制
為了揭示吸附H2O的作用機制，作者進行了吸附、熱重實驗以及動力學分析。紅外光譜與理論計算結果表明，H2O吸附在TiO2表面，而不是Au表面。H2O吸附等溫線在700 Pa附近近似飽和，表明TiO2表面約有1.5個H2O分子層，即H2O為雙層吸附結構。相應的活性測試結果表明，CO催化氧化速率與H2O吸附量密切相關，對應的反應級數遠高于CO及O2。在此基礎上，作者進一步通過Michaelis-Menten（M-M）動力學模型評估了反應動力學，以此來衡量活性位點的數量及其反應活性。由圖3C中O2對應的雙倒數圖可計算KR值，當吸附H2O的量不斷增加時，KR值不變（圖3D），說明H2O不會改變活性位點的固有反應活性。但是，Vmax值隨吸附H2O量的增加而不斷增大，意味著整體的反應活性增加了。考慮到活性位點的固有反應活性不變，可推測活性位點的數目增多，即吸附H2O增加了反應位點的數目。
隨后，作者進一步揭示了H2O增加反應位點數目的本質。如果O2鍵合需要吸附的H2O提供質子，那么增加吸附H2O的量會增加可用質子數，進而促進O2的吸附。其次，理論計算結果表明，*OOH可與附近的Au原子（不局限于Au-TiO2界面處的Au）反應。由于額外的Au位點能接近H2O中的質子，將會有更多可用的O2/?O2-結合位點，即增加了反應活性位點數目。
上述結果說明-OH不直接參與催化反應，考慮到-OH能一定程度影響CO氧化活性，作者指出-OH能夠?qū)?/span>H2O錨定在Au顆粒附近，并通過氫鍵作用促進其活化。作者提出的反應機理很好地包含了上文計算得到的O2吸附過程與H2O的質子轉移過程：O2接受H2O轉移的質子生成的*OOH物種具有溫和的分解能壘（0.5 eV）；進一步，在CO輔助下，*OOH轉化生成*O與*COOH是非常容易的（0.1 eV）。與以往文獻中提出的CO輔助O2 *解離機理相比，本工作提出的*OOH物種解離機理對應的能壘顯著降低，更具說服力。
具體到整個催化循環反應，作者結合理論計算提出了2種可能的*COOH分解路徑。如圖4所示，在路徑1中，質子自發從*COOH上轉移至*O上，隨后*CO2解吸附，剩余*OH；考慮到催化反應的循環性，剩余的*OH應該會與*CO反應生成*COOH，然后分解，恢復反應活性位點。在路徑2中，*COOH會將質子轉移至吸附的H2O上（與此同時H2O轉移質子至TiO2），隨后*CO2解吸附，剩余的*O與*CO反應。上述2種反應路徑的化學本質相似，主要區別在于步驟的順序。*CO與*OH（路徑1）或*O（路徑2）之間的反應具有相似的反應能壘，并且這兩個路徑都包含*COOH分解這一吸熱反應步驟。考慮到此步驟涉及質子轉移過程（*COOH到H2O），且具有最高的反應能壘，其可能是反應決速步驟。
值得注意的是，吸附H2O參與多步反應這一推論也與高的反應級數（1.3）相吻合。具體而言，理論計算結果表明*COOH附近的其他吸附H2O能促進質子轉移過程（反應能壘僅為0.7 eV）。即在較高的水覆蓋率下，質子轉移過程會加快，這也解釋了上文中同位素效應的平衡移動。
圖4展示了作者構建的反應模型以及提出的CO催化氧化機理。具體而言，CO與O2是在Au顆粒上發生反應，且反應過程中并未發生O原子交換；吸附H2O作為質子供體在反應過程中起了至關重要的作用，能增加反應活性位點的數目。

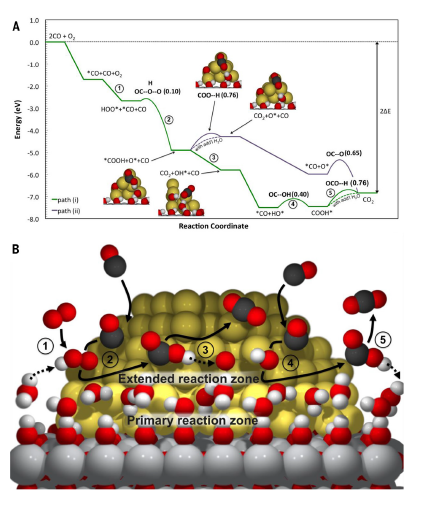

圖4：計算得到的兩種可能反應路徑及具體的反應機理圖
3 總結
鑒于CO催化氧化反應機理一直懸而未決這一問題。作者以商品化的Au-TiO2為模型材料，采用實驗與理論計算相結合的方式探究了H2O、-OH以及Au-TiO2界面作用在CO氧化反應中的作用機制，提出了令人信服的決速步為O-H(D)斷裂的反應機理。具體而言，同位素實驗（探究反應動力學）和原位紅外光譜（檢測各物種的轉化）表明，TiO2表面的吸附H2O與其表面反應活性位點數量密切相關，決定了材料的催化活性。DFT理論計算結果表明，Au-TiO2界面處的質子轉移過程促進了O2的吸附與活化；生成的Au-OOH會與吸附了CO的Au-CO反應生成Au-COOH；最后，Au-COOH向H2O轉移質子發生分解，生成CO2，這也是整個反應的決速步。

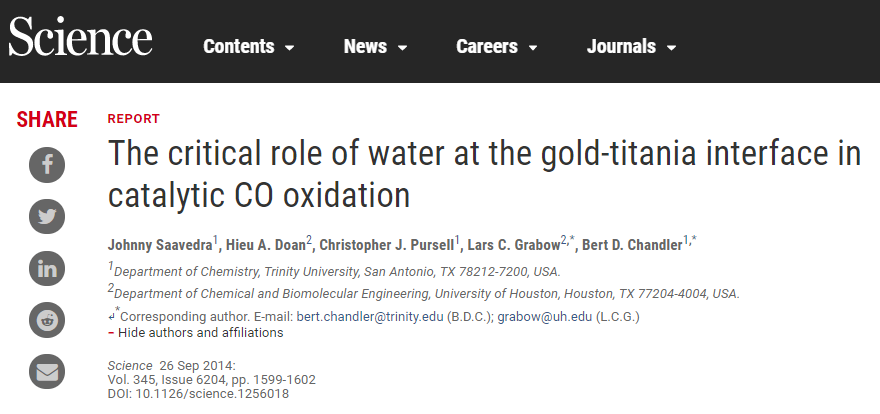

Johnny Saavedra, Hieu A. Doan, Christopher J. Pursell,Lars C. Grabow, Bert D. Chandler. The critical role of water at the gold-titania interfacein catalytic CO oxidation. Science, 2014, 345, 1599-1602.
DOI：10.1126/science.1256018
https://science.sciencemag.org/content/345/6204/1599.full
