將CO2轉化為增值產品，不僅可以控制CO2的過量排放，還可以減少化石資源的消耗，從而實現可持續的能源經濟。通過用甲烷干重整（DRM）來轉化CO2可以產生用于合成氫、甲醇和各種基于碳?xì)浠衔锶剂系暮铣蓺狻Ｈ欢黝?lèi)催化劑在重整反應中因結焦和金屬燒結而失活的報道屢見不鮮，這嚴重限制了DRM的工業化應用。
有鑒于此，韓國科學技術院(KAIST) Cafer T. Yavuz等人在Science上報道了一種鉬(Mo)摻雜的鎳鉬(Ni-Mo)納米催化劑，該負載型催化劑在無缺陷單晶氧化鎂(MgO)載體的邊緣處穩定，從而實現了抗結焦和抗燒結的穩定催化劑。與此同時，日本國家先進工業科學技術研究院(AIST) Liyu Chen、Qiang Xu在Science上對此工作作出了評述，毫不吝嗇地贊賞其工作有望推動快速開發用于許多挑戰性反應的高活性和穩定性納米催化劑，并可能為工業化應用鋪平道路。
然而時隔三個月，該工作便遭到了密歇根理工大學Yun Hang Hu與紐約州立大學Eli Ruckenstein (以下稱Hu等人)的質疑，Hu等人認為該工作忽略了已報道的高效Ni/MgO固溶體催化劑，并夸大了Mo摻雜Ni/MgO催化劑對甲烷干重整的新穎性和重要性。與此同時，論文作者Cafer T. Yavuz等人也在Science上正面回應了這一質疑。
1. 緣起
Cafer T. Yavuz等人假設具有缺陷的低結晶MgO會導致載體上的碳沉積(如圖1)。因此，為了開發一種有效的基于Ni/MgO的干重整催化劑，通過自熱反應用Mg晶片還原CO2制備了單晶MgO作為無缺陷的催化劑載體。而后，利用多元醇介導的還原生長方法，以肼為還原劑，聚乙烯吡咯烷酮(PVP)為表面活性劑，以負載金屬納米顆粒。考慮到雙金屬納米顆粒可能在兩種金屬之間具有協同作用，因而同時將Ni鹽和Mo鹽混合以將Ni-Mo負載在MgO (NiMoCat)上。
單晶MgO負載的Ni-Mo催化劑在干重整條件下表現出優異的高活性和耐久性，可以在850 h內實現CH4和CO2的穩定定量轉化，而且沒有可檢測到積碳現象。Cafer T. Yavuz等人認為Ni-Mo納米顆粒在MgO高能臺階邊緣上的穩定作用不僅可以防止進一步燒結，而且可以消除MgO的活性位點，從而防止碳沉積使催化劑失活，即為單晶邊緣納米催化劑(NOSCE)技術。

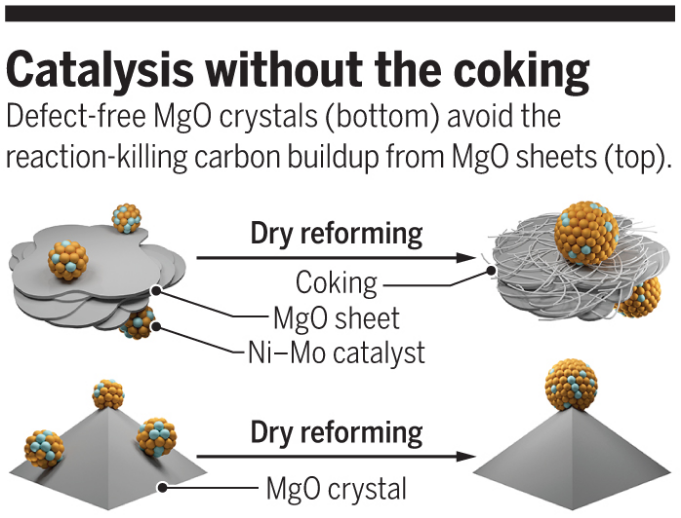

圖1. 有/無結焦的催化作用示意圖。
為了驗證NOSCE行為，Cafer T. Yavuz等人對NiMoCat進行球磨粉碎，以暴露MgO新的臺階邊緣。結果表明，球磨過的NiMoCat在相同的反應條件下顯示出嚴重的結焦，證明了MgO的臺階邊緣是碳沉積的活性位點。此外，Cafer T. Yavuz等人認為Mo摻雜對NiMoCat的高活性和穩定性至關重要，Mo摻雜可以增強Ni的氧化穩定性，促進Ni顆粒向MgO的臺階邊緣移動。

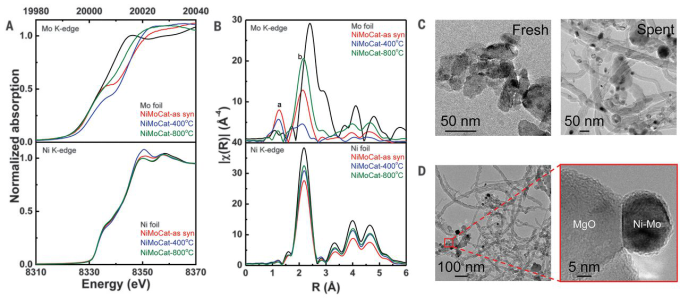

圖2. NiMoCat的精細結構分析和對比實驗。
2. 質疑
基于Cafer T. Yavuz等人的這一論斷，Hu等人認為該工作忽略了已報道的高效Ni/MgO固溶體催化劑，并夸大了Mo摻雜Ni/MgO催化劑對甲烷干重整的新穎性和重要性。此外，Hu等人還認為其自身在1995年報道的Ni/MgO固溶體催化劑在干法重整反應中效率高、穩定性好，優于Mo摻雜的Ni/MgO催化劑。
Hu等人對Cafer T. Yavuz等人的主要測試結果(在800 °C和1 atm條件下Ni-Mo/MgO催化劑的干重整性能)進行了分析。CH4/CO2/He (1:1:8)原料氣的氣時空速(GHSV)為60 L g?1 h?1，CH4的轉化率為98％，CO2的轉化率為100％。但由于反應氣體(CH4/CO2)被惰性氣體(He)高度稀釋?zhuān)瑢?shí)際反應氣體(CH4/CO2)的GHSV僅為12 L g?1 h?1，由此計算的CH4和CO2的轉化率分別為0.263和0.268。Hu等人認為在如此低的CH4/CO2 GHSV下，催化活性位點可能沒有得到充分利用，使得在長時間的穩定性測試中無法觀察到反應物的轉化率變化。事實上，當將CH4/CO2/He(1:1:8)原料氣的GHSV提高到300 L g?1 h?1時，反應氣(CH4/CO2)的GHSV達到60 L g?1 h?1時，CH4和CO2的初始轉化率僅為10%左右。這種情況下，催化劑大約需要200 h才能達到穩定和恒定的CH4轉化率(75%)和CO2轉化率(80%)，分別對應1.004和1.071 mol g?1 h?1的穩定轉化率。
Hu等人認為如此長的誘導時間對于Ni-Mo/MgO催化劑的應用似乎是一個問題。相比之下，Hu等人1995年開發的NiO/MgO (20:80)固溶體催化劑在相似的條件且沒有誘導的情況下，立即達到穩定且恒定的CH4轉化率(91%)和CO2轉化率(98%)，分別對應1.219和1.313 mol g?1 h?1的穩定轉化率。但Cafer T. Yavuz等人卻沒有將Ni-Mo/MgO催化劑與這些比其性能更好的文獻進行比較，因而使該Ni-Mo/MgO催化劑的新穎性和重要性被夸大了。此外，Hu等人還證明了Ni/MgO固溶體能有效地抑制焦炭的形成和燒結，并提出了Ni-Mo/MgO催化劑誘導時間長的可能原因。

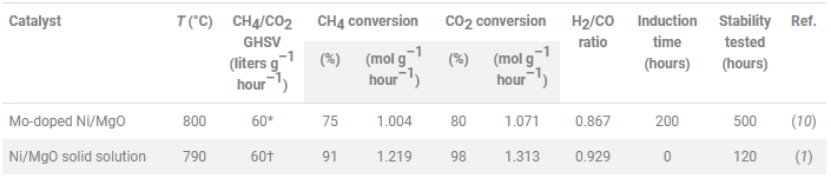

表1. Ni-Mo/MgO催化劑與Ni/MgO固溶體催化劑在常壓下甲烷干重整的性能比較
3. 爭鋒
Cafer T. Yavuz等人也對Hu等人的質疑展開了強勢的回應，Cafer T. Yavuz等人認為Hu等人的論點沒有考慮到Ni-Mo/MgO催化劑與其N(xiāo)iO/MgO制備方法之間的根本差異。
首先Cafer T. Yavuz等人通過調研Hu等人的文獻，對Ni/MgO能有效地抑制結焦進行了否定。隨后，Cafer T. Yavuz等人認為要公平地比較催化劑的活性，最好將注意力集中在反應物轉化的總數量上，因?yàn)闂l件和參數變化很大，同時也要適當?shù)乜疾齑呋瘎┑哪途眯?/span>(對結焦和燒結的穩定性進行比較)。Cafer T. Yavuz等人認為NiMoCat催化劑在800 °C下進行了850 h的長期穩定性測試，在該測試期間，每克NiMoCat總共轉化了10,110升反應物，該值遠高于其還原NiO/MgO固溶體催化劑和其他值。此外，Hu等人并未對廢催化劑進行結焦分析。一些碳結構雖然不會立即影響催化劑的活性，但最終會成為工業應用中最嚴重的問題，因?yàn)榻固繒?huì)破壞催化劑顆粒，然后堵塞反應器。而Cafer T. Yavuz等人對廢催化劑進行了鑒定，并表明NiMoCat在使用超過35天后也沒有出現結焦的跡象。

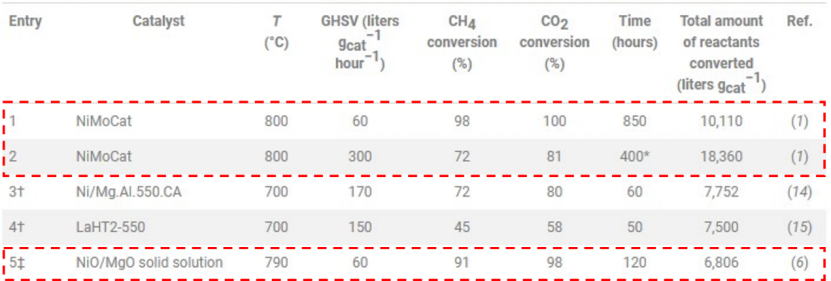

表2. 鎳基催化劑與NiMoCat的DRM催化活性比較
針對Hu等人提出的引入反應物的劑量太低會導致催化活性位點不能充分利用的問題，Cafer T. Yavuz等人認為更快的流速會減少催化劑和反應物之間的接觸時間，使反應沒有足夠的時間發生，從而導致轉化率降低。此外，Cafer T. Yavuz等人還使用了高出5倍的流速，以說明這個問題，但更重要的目的是刻意使其不完全轉化，以解決催化劑耗盡的問題。結果表明在更快的流速下，NiMoCat在500 h內也未出現任何結焦或燒結的跡象。最后，Cafer T. Yavuz等人制備了NiO/MoO/MgO固溶體并進行了活性分析，以研究制備方法的影響。結果清楚地表明，反應后形成了嚴重的結焦，部分Ni完全沒有還原，廢催化劑中有50%是多余的碳；這證明了NiMoCat在組成和設計上的優勢。

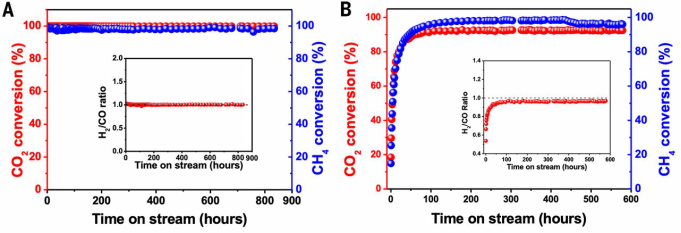

圖3. 兩批NiMoCat在相同條件下的DRM活性。
小結
Hu等人與Cafer T. Yavuz等人爭論的焦點主要是瞬時轉化率和總轉化量哪個比較重要的問題。顯然，雙方都沒能將對方說服，但是真理往往越辯越明，而時間會給出最公正的答案！
參考文獻
(1) Youngdong Song, et al. Dry reforming of methane by stable Ni–Mo nanocatalysts on single-crystalline MgO. Science 2020, 367 (6479), 777-781,
DOI: 10.1126/science.aav2412.
https://science.sciencemag.org/content/367/6479/777.abstract

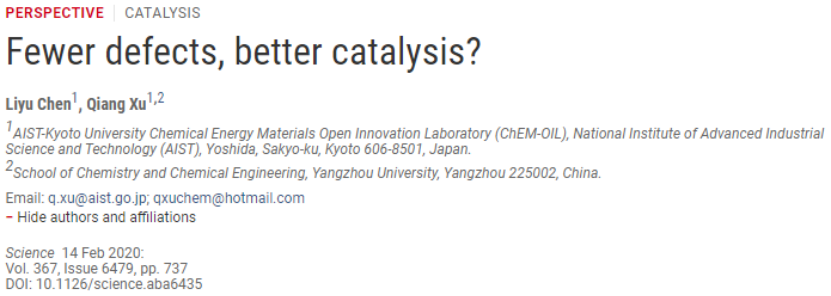

(2) Liyu Chen, et al. Fewer defects, better catalysis? Science 2020, 367 (6479), 737-737,
DOI: 10.1126/science.aba6435.
https://science.sciencemag.org/content/367/6479/737.summary

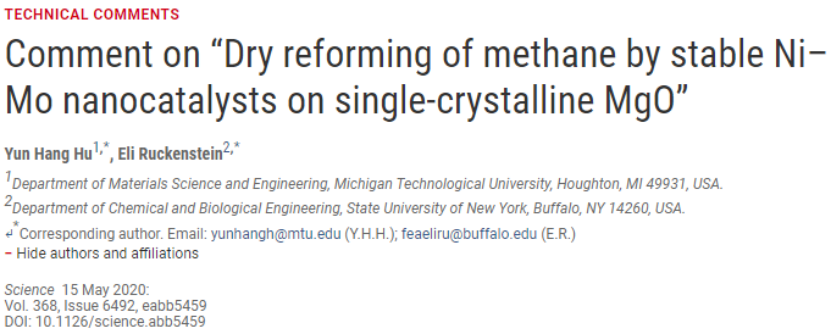

(3) Yun Hang Hu, et al. Comment on “Dry reforming of methane by stable Ni–Mo nanocatalysts on single-crystalline MgO”. Science 2020, 368 (6492), eabb5459,
DOI: 10.1126/science.abb5459.
https://science.sciencemag.org/content/368/6492/eabb5459

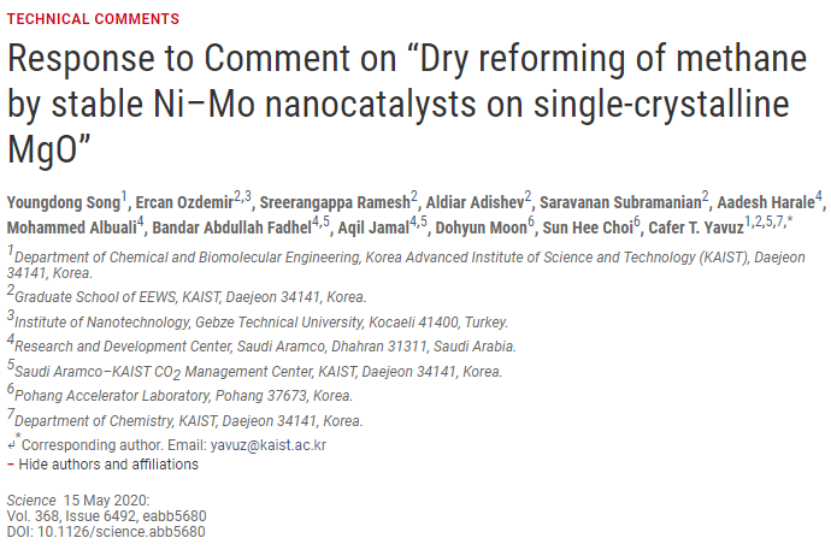

(4) Youngdong Song, et al. Response to Comment on “Dry reforming of methane by stable Ni–Mo nanocatalysts on single-crystalline MgO”. Science 2020, 368 (6492), eabb5680,
DOI: 10.1126/science.abb5680.
https://science.sciencemag.org/content/368/6492/eabb5680
