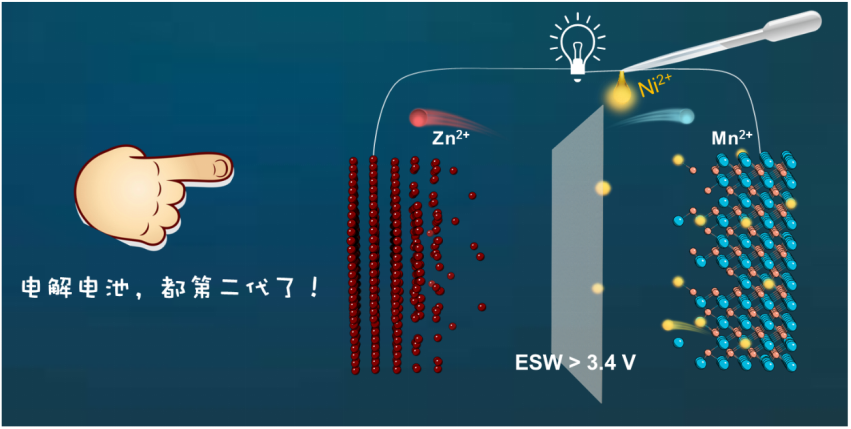

1. 提出了在水系電池中引入催化概念，通過人為引入和調控電解液中少量陽離子方式，實現原子級摻雜調控MnO2/Mn2+電解動力學；2. 解決含膜電池普遍存在的動力學問題，實現了高水系電池窗口3.4 V及放電平臺2.44 V的同時，獲得功率密度~19 KW/kg及能量密度~650 Wh/kg的水系電池（計算考慮正極及負極質量）；3. 通過同步輻射原位XRD、吸收譜，球差電鏡分析及電解過程模擬計算等方式，詳細分析了MnO2的電解反應路徑及Ni原子催化機理；4. 繼一年前開發“第一代鋅錳電解電池”2.0 V后（專訪喬世璋教授：一滴酸，改變了鋅離子的命運？），通過引入離子交換膜實現了更快(倍率)！更高(電壓)！更強(兼顧能量及功率)！的“第二代鋅錳電解電池”。為了解決隨之帶來的動力學問題，通過原子級催化動力學調控，實現了高功率及能量密度共存的水系電池。

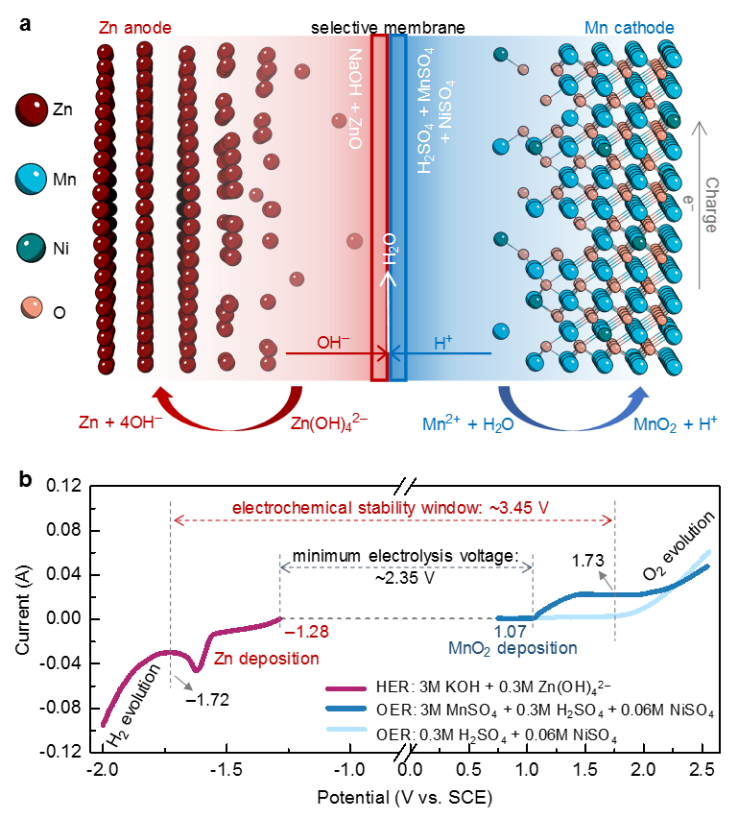

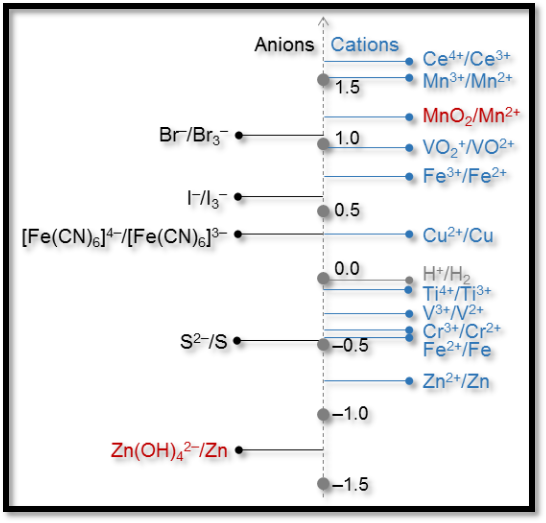

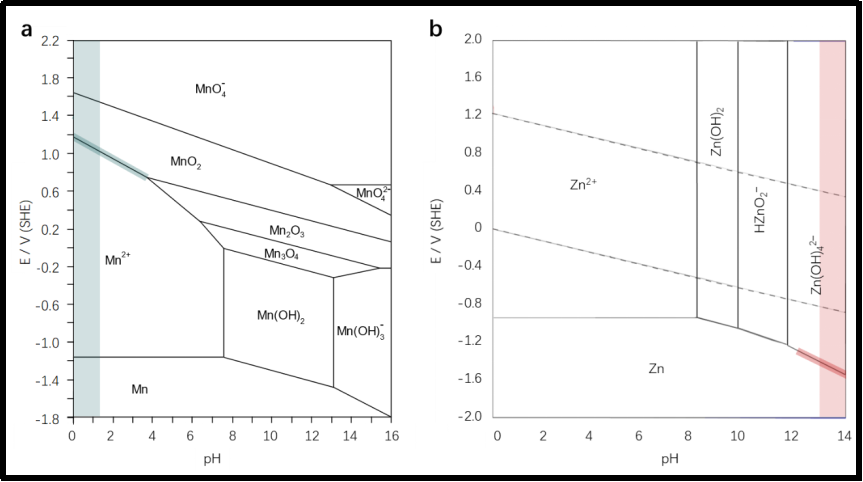

可充電水系鋅電池（ZABs）由于其低成本、非常安全、可大規模生產的優點得到了持續關注，而這幾點當前在有機體系電池還難以企及。而水系電池相比主流的鋰離子電池，面臨的最大問題就是能量密度低——電壓及容量低（電解水風險）。其能量密度始終難以和鋰離子電池匹敵，其產業化進程被抑制。對鋅基電池的文獻總結顯示：Zn//V體系平均電壓為0.6–0.9 V，Zn//Mn 體系為1.2–1.4 V，Prussian blue analogs體系為1.6–1.8 V，Zn//Li/Na hybrid體系及堿性Zn//Ni/Co體系為1.4–1.8 V。當前鋅基電池能量密度為70–140 Wh/kg，遠低于鋰離子電池的180–230 Wh/kg。（參考Recent advances in Zn-ion batteries, Adv. Funct. Mater. 28, 1802564, 2018）。繼2019年4月喬世璋教授課題組報道“第一代鋅錳電解電池”體系（Angew. Chem. Int. Ed., 2019, 58, 7823-7828），支春義教授課題組（Adv. Energy Mater., 2019, 9, 1901838）、夏永姚教授課題組（Sci. Bull. 2019, 64, 1780-1787）、麥立強教授課題組（Adv. Energy Mater., 2019, 9, 1901469）、崔屹教授課題組（Adv. Energy Mater., 2020, 10, 1902085）、李先鋒教授課題組（Energy & Environ. Sci. 2020, 13, 135-143）、梁叔全教授課題組（Mater. Today Energy 2020, 16, 100396）先后對鋅錳電解行為（溶解/沉積反應）進行了探索研究。Fig. 1. Available Redox Couples.可用電對選擇 (Chao et al, Sci. Adv., 2020, 6, eaba4098)歸納可發現，前期“第一代鋅錳電解電池”雖已取得了一系列成果并正在進行產業化進程發展，其電壓仍局限在2.0V以下，想要進一步低成本地拓展水系電池電壓窗口及能量，變得越來越困難。總結前人在含膜液流電池中的經驗，及更低電位的選擇，大家不難想到在第一代鋅錳電解電池中添加選擇性離子膜，來引入更低鋅電位（堿性下，如圖1及2），從而進一步提高鋅錳水系電池電壓（此技術已被喬世璋課題組專利保護）。但是大家知道，選擇性離子膜引入后，會產生嚴重的動力學滯后、功率密度低的問題，這會嚴重阻礙此項技術的產業化發展。如2014年嚴玉山教授課題組2.8V含膜Zn-Ce電池（雙膜三腔Energy Environ. Sci., 2014, 7, 2986）。針對這一問題，本文中，作者對電解液中“第三”陽離子（除Zn2+、Mn2+）進行調控，通過引入少量NiSO4的方式，對“第二代鋅錳電解電池”（含膜）的動力學進行了調控和分析。提出“催化”水系電池電荷轉移機理的同時，詳細分析了電解過程動力學的影響因素及電解機理。解決了此第二代鋅錳電解電池面臨的功率密度問題。此電解Zn-Mn電池具有大于3.4V的電壓窗口，及~19 KW/kg功率密度~650 Wh/kg能量密度（基于正極與負極）。這一發現不僅為MnO2/Mn2+的電荷轉移機理提供了新的見解，還為高功率、高能量、可大規模生產的新型鋅電池發展提供了指導方向。Fig. 2. Pourbaix diagrams.布拜圖分析2020年5月19日，Adv. Mater. 發表了澳大利亞阿德萊德大學喬世璋教授團隊在鋅錳電解電池領域的最新研究成果。論文第一作者為晁棟梁研究員，合作老師包含中科院物理所谷林研究員、澳大利亞同步輻射中心顧勤奮研究員。除了上文提到的2.8V含膜鋅鈰電池（雙膜三腔），同時小編注意到，在本文成功見刊前，近期劉宇研究員課題組（Adv. Energy Mater., 2020單膜雙腔2.42V）、胡文彬教授課題組（Nat. Energy, 2020雙膜三腔2.71V）也先后報道了含膜鋅錳電池，這幾項研究工作側重點各有不同，也說明了此項課題的重要前景及研發競爭性。本文，針對含膜電池及其動力學差、功率密度低等問題，報道了一種可簡便獲得的原子級調控思路，對其電解動力學進行了細致的分析研究，并展示出了更高的能量及功率密度（包含正極+負極）。圖3. 第二代鋅錳電解電池（含膜混合型電池）可行性研究及其電化學穩定窗口分析。要點1：作者首先分析了第二代鋅錳電解電池（含膜混合型電池）的可行性研究及設計思路。正/負極分別在酸堿性環境下發生電氧化/電還原反應。并詳細分析了不同膜材料時混合型電池的性能，保護庫倫效率、電壓效率及能量效率。電化學穩定性分析發現，此體系下電解電池的實現需要最小的充電電壓為2.35V。經GC分析驗證，此體系的電化學穩定電壓窗口大于3.45V。所以此體系需要一個在2.35V < Charge < 3.45V的電壓進行充電。通過對比不同電壓/電流充電模式，作者最終選用2.7V恒壓充電的方式。正極： Mn2+ + 2H2O ? MnO2 + 4H+ + 2e– (1), E0 = 1.228 V vs. SHE負極： Zn(OH)42– + 2e– ? Zn + 4OH– (2), E0 = –1.214 V vs. SHE總反應：Na2Zn(OH)4 + MnSO4 ? Zn + MnO2 + 2H2O + Na2SO4 (3), E = 2.442 V vs. Zn/Zn2+ 從圖2布拜圖中可以得知，在標準酸堿度下，體系會產生2.442V的理論電壓。并且當負極側極堿、正極側極酸時，體系將會產生更大的電壓差，但是考慮到強酸與強堿混用一體時，增加電池組裝難度、增加成本、降低水系電池安全性、并且增加電解液交叉風險及極耳處腐蝕風險，這些將不利于電解電池產業化推廣。因此作者在保證高電壓同時，考慮了使用適中濃度的酸、堿。此外需要注意的是，正負極腔體濃度設計應保持平衡。

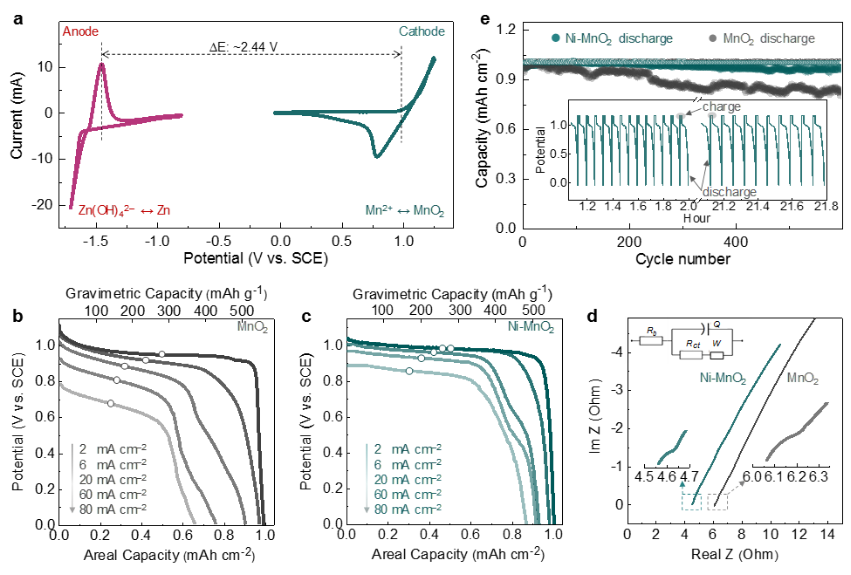

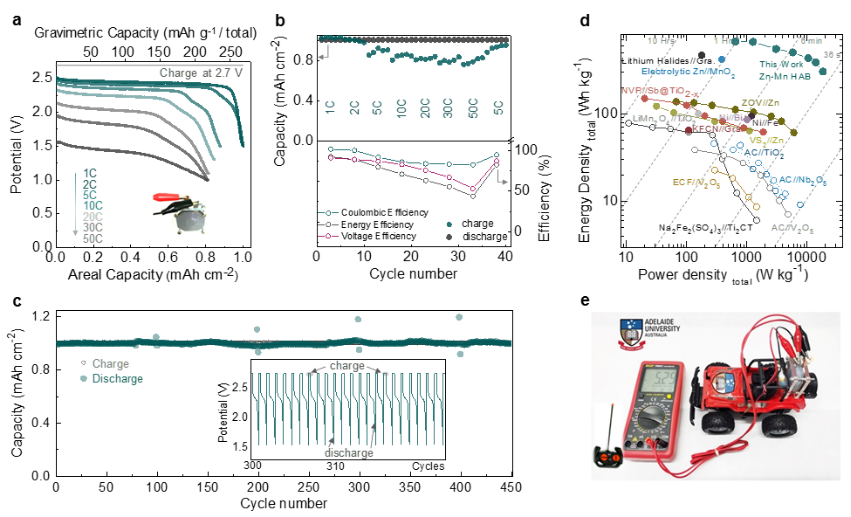

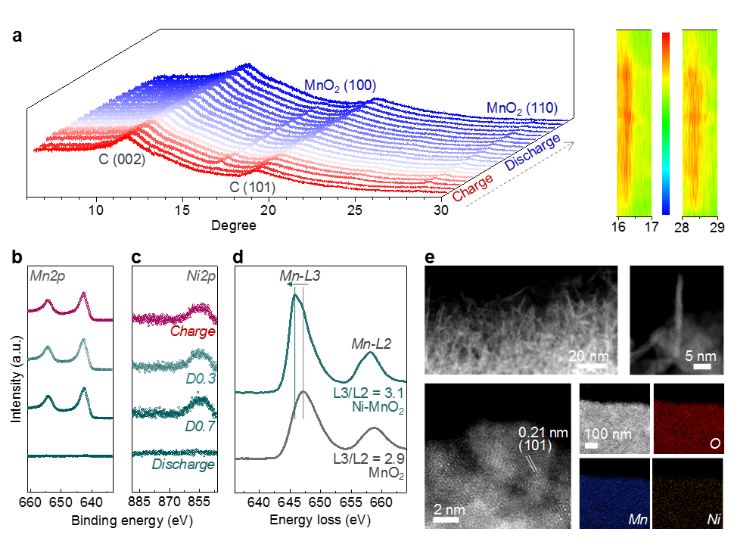

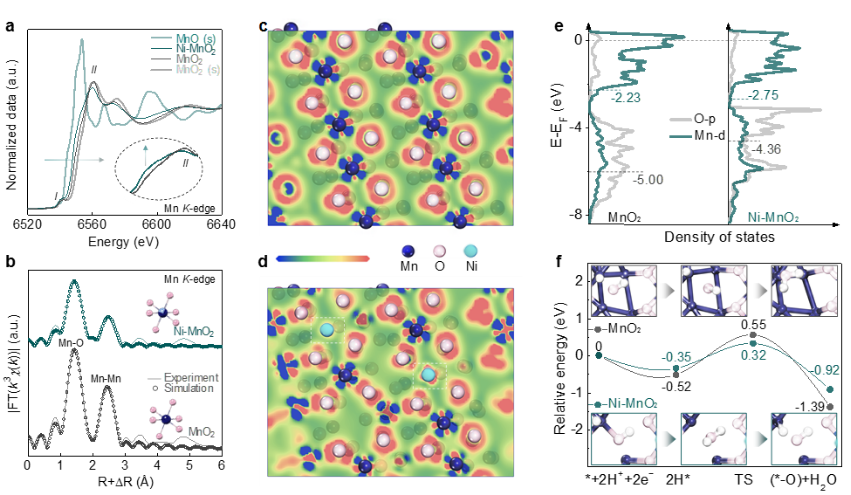

圖4. MnO2/Mn2+電對的催化電解動力學研究。要點2：圖4顯示了正負極充放電CV及陽離子對于循環及倍率的影響。在添加適量陽離子后，600次循環后96.6 %容量可獲得保持。產生的Ni-MnO2具有降低的極化現象，需要注意的是，研究發現引入陽離子或陰離子的種類及不同量對電解動力學均會產生顯著影響，此項工作還有待深入挖掘。阻抗譜分析發現，在引入Ni后，其歐姆阻抗和電荷轉移電阻均減小。80C下仍然保持了87%的容量。圖5. 混合型鋅錳電解電池的電化學性能。a. 2.7V充電不同倍率放電；b. 庫倫效率、能量效率、電壓效率；c. 循環穩定性測試；d. 能量功率密度對比圖；e. 驅動模型車演示。要點3：全電池測試顯示1C下電壓平臺在2.44V，平臺近乎平整。20C下仍可保留2V以上。基于正極及負極質量計算，容量可達270 mAh/g。450次循環幾乎無衰減；獲得最大功率密度~19 KW/kg及最大能量密度~650 Wh/kg（計算考慮正極及負極質量）；此能量及功率密度相較其他水系電池（包含第一代鋅錳電解電池、高濃電解液電池及其他電容電池）具有一定的優勢。視頻展示了此電池用于模型車可穩定操作并運行。圖6. 電荷存儲機理及結構演變分析。a. 同步輻射原位XRD分析；b,c. 非原位XPS分析；d. Mn-L2,3 EELS對比；e. HAADF–STEM球差及元素分布分析。要點4：同步輻射原位XRD分析、非原位XPS分析證實MnO2/Mn2+電解過程；EELS及球差電鏡分析證實Ni引入后對MnO2中Mn的價態及缺陷的影響。MnO2以納米枝葉狀存在，20 nm的大小及超薄~2 nm的厚度。也預示了此電解MnO2超高的電化學活性。圖7. MnO2電解催化機理分析。a,b. 同步輻射吸收譜分析及EXAFS擬合配位分析；c-e. 電子態密度分析；f. 電解過程反應路徑及Ni催化機理分析；要點5：XANES譜學分析發現吸收邊的偏移代表了Mn價態的變化，根據Emip可計算得到Ni參雜對價態及缺陷的影響。EXAFS 擬合分析得知Ni引入后Mn-O及Mn-Mn鍵配位數降低及Mn O缺陷數的增多。DFT計算分析發現由于強電負性Ni的引入，O電子密度降低電荷局域減弱。PDOS分析也同樣證實了Ni引入后費米能級附近更活躍的電子態，這些會促進電解過程的電荷轉移。反應路徑分析發現Ni引入后，反應路徑具有更低的反應勢能面，更易吸附附近H質子進行電解反應，從而催化了整個電解過程。
￠ 理論上：在水系電池中引入催化概念，通過簡便調控電解液引入少量陽離子方式，實現原子級摻雜來調控MnO2/Mn2+電解動力學，提出解決含膜電池功率問題的一種方式； ￠ 性能方面：實現了高水系電池窗口3.4 V及放電平臺2.44 V的同時，獲得功率密度~19 KW/kg及能量密度~650 Wh/kg的水系電池（計算考慮正極及負極質量）；￠ 成本分析：此第二代鋅錳電解電池由地球儲量豐富的Zn、Mn元素組成，類似于液流體系，原則上可不需要正負極材料。根據成本計算，大約US$ 20 per 1 kWh，遠遠低于鋰電池成本US$ 300 per 1 kWh，低于當前Zn-ion電池成本US$ 65 per 1 kWh，及Ni-Fe電池的US$ 72 per 1 kWh，甚至鉛酸電池的US$ 48 per 1 kWh。這樣的成本優勢和可操作性非常適合大規模的液流能量存貯。成本方面離子交換膜的成本有待進一步壓縮。￠ 此含膜鋅錳電解電池體系可進行多種后續拓展，如液流模式。體系電解液濃度控制及陰陽離子等引入、離子交換膜、大規模組裝等也岑待優化。關于論文的具體細節，感興趣的朋友可以點擊閱讀原文。希望小編對全文思路的分析，能對讀者有所啟發，由于水平有限還望大家見諒。D. Chao, C. Ye, F. Xie, W. Zhou, Q. Zhang, Q. Gu, K. Davey, L. Gu, S.-Z. Qiao, Atomic Engineering Catalyzed MnO2 Electrolysis Kinetics for a Hybrid Aqueous Battery with High Power and Energy Density, Adv. Mater. 2020, 32, 2001894.DOI: 10.1002/adma.202001894.https://onlinelibrary.wiley.com/doi/abs/10.1002/adma.202001894晁棟梁研究員，現于阿德萊德大學能源與催化材料中心工作。晁博士于南洋理工大學獲得博士學位，2016年美國加州大學洛杉磯分校訪問學者。隨后分別在南洋理工大學、阿德萊德大學進行博士后研究工作。主要從事新型安全、低成本、可大規模儲能器件研究。晁博士曾獲得《麻省理工科技評論》-“35歲以下科技創新”獎、澳大利亞研究理事會優秀青年學者（ARC DECRA Fellow）、JMC優秀研究員獎、Springer優秀圖書獎、國家優秀自費留學生獎等。擔任國際能源刊物Mater. Today Energy的Managing Editor。目前，出版英文專著1部，發表SCI期刊論文90余篇，1/4以上入選ESI高被引論文。其中以第一作者/通訊作者身份發表論文30余篇，如Nat. Commun.、Sci. Adv.、Adv. Mater.、Angew. Chem. Int. Ed.、Chem. Soc. Rev.、Matter、Nano Lett.、ACS Nano、Adv. Energy Mater.、Nano Today，引用7700余次，H指數為41。
