第一作者：張東杰、彭樂欽
通訊作者：方吉祥教授、任斌教授
通訊單位：西安交通大學、廈門大學
研究亮點：
1. 本文結合熒光成像與接觸角表征，分析了含有輕質微球的液滴在疏水滑移襯底表面的蒸發過程，漂浮顆粒策略有效地消除了“咖啡環”效應，實現了微液滴在單顆粒表面及顆粒-顆粒頸部的高效濃縮干燥。
2. 報道了一種新穎的濃縮富集型等離激元增強拉曼/熒光光譜方法，可實現待測分子的高效濃縮富集（~104富集因子）及空間定位，獲得了單分子檢測水平的納米傳感新方案。
研究背景
單分子及痕量分子水平檢測是人類對物質世界認知的一貫追求。單分子表面增強拉曼散射（SERS）現象的發現使得SERS技術的檢測能力達到了超靈敏的單分子水平，從而受到了物理、化學和生物醫學等研究者的廣泛青睞。初步的研究預示著SERS技術在環境污染、食品衛生、生命醫學、反恐軍事、文物鑒定等多個國家急需技術領域的便攜式快速檢測具有廣闊應用前景。
SERS的活性依賴于光-納米結構-分子三者之間的相互作用。過去十幾年，研究人員集中的研究了光與納米結構相互作用來提高局域化電磁場增強這一重要基本科學問題，也制備了諸如納米間隙、納米尖及納米孔等多種貴金屬熱點結構。然而，該技術在商業化進程中，仍存在很多挑戰。例如，商用溶膠聚沉方案由于短時間內無法取得弱吸附分子在納米結構表面的快速吸附，而固定襯底方法仍存在分子快速吸附、咖啡環效應及成本等諸多技術問題。因此，如何高效的把待測分子空間上局域化到等離激元熱點區域，提高分子與納米結構的相互作用仍然是提高SERS檢測靈敏度，實現單分子水平的超靈敏傳感至關重要的科學技術問題。
成果簡介
有鑒于此，西安交通大學方吉祥教授團隊基于對“咖啡環”效應的理解，提出液滴干燥過程中利用輕質漂浮顆粒物策略來消除“咖啡環”效應的學術思想實現分子的高度濃縮富集、分子的空間局域化效應及空間定位（如下圖1所示）。聯合西安交通大學白博峰教授團隊、廈門大學任斌教授、青島生物能源與過程研究所徐健研究員等團隊，通過深入研究單顆粒、雙顆粒方案，實現了超高的分子濃縮富集能力（~104富集因子）、空間定位能力，并揭示了背后的理論機理。通過雙顆粒策略，可實現對常規分子fM、aM水平的檢測靈敏度，例如結晶紫分子在10 fM下100%的檢出率。該研究也得到復旦大學趙東元院士的幫助與支持。

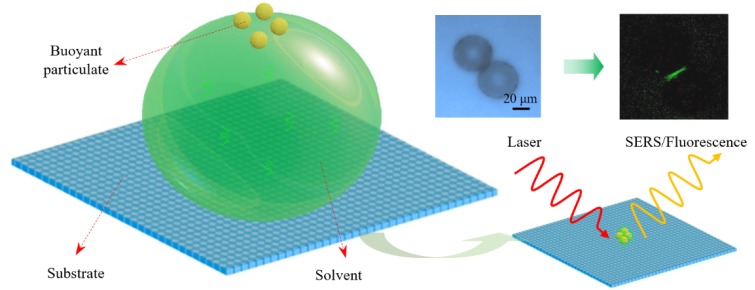

圖1. 基于輕質微球策略的增強光譜技術方案示意圖
要點1. 待測分子的濃縮富集及空間定位
首先，研究團隊選用多步生長法在輕質空心二氧化硅微球表面包覆一層致密的金納米顆粒作為等離激元增強材料。隨后，將SiO2/Au核殼輕質微球與待測分子滴加到具有低表面能的疏水滑移襯底上，在蒸發過程中，輕質微球始終漂浮在液滴表面，這樣可有效消除三相界面的釘扎效應。溶劑蒸干后，如下圖2所示，染料分子（結晶紫）能夠完全富集濃縮在顆粒-顆粒頸部或者單顆粒表面，對于雙顆粒模型，界面區域分子的拉曼信號是非界面區域的10-20倍。

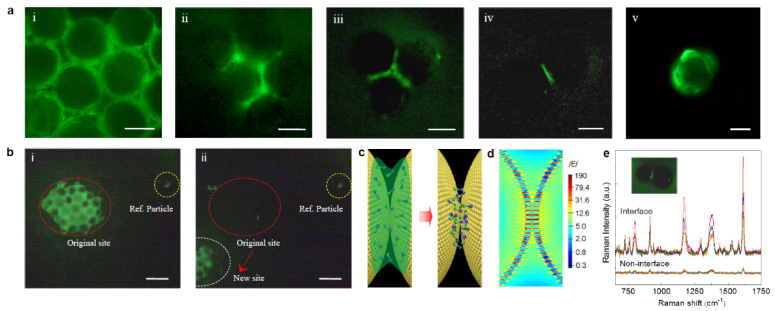

圖2. 待測分子的濃縮富集及空間定位
要點2. 輕質漂浮顆粒的聚集機制研究
接下來，研究團隊利用接觸角變化以及受力分析對輕質微球的聚集過程進行了深入研究，如下圖3所示，相對于傳統的金納米顆粒以及實心二氧化硅微球，作者采用的輕質空心微球在蒸發過程能夠完全消除“咖啡環”效應。尤其是在溶劑蒸發的最后階段，由于aggregation effect以及lifting effect，最后干燥的微小液滴能從襯底上被顆粒頸部抬起，實現分子在顆粒-顆粒的間隙區域的局域化，達到空間定位效果。

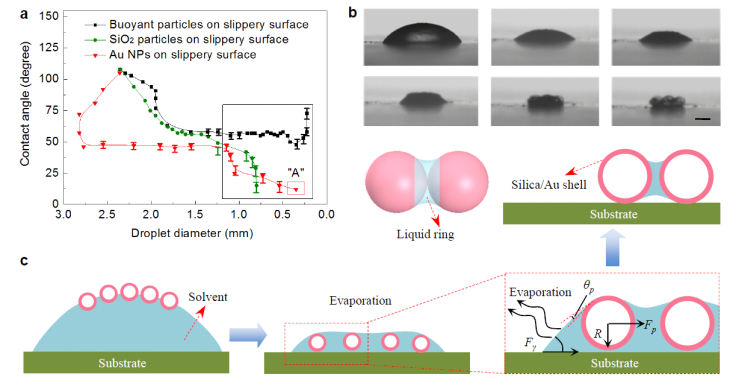

圖3. 漂浮顆粒策略蒸發過程與濃縮富集機理研究
要點3. 輕質微球篩選及超靈敏SERS檢測
最后，研究團隊通過優化工藝能夠?qū)崿F(xiàn)單個及多個輕質漂浮顆粒的有效篩選，其單顆粒篩選幾率可達70%~80%左右。通過雙顆粒策略，能夠?qū)崿F(xiàn)對常規分子fM、aM水平的超靈敏檢測，例如CV分子在10 fM濃度下具有100%的檢出率，相對于傳統的金納米顆粒具有3~4個數量級的性能提升，展示出優異的檢測靈敏性。此外，持續有機污染物（POPs）作為常見弱吸附分子，利用此方法同樣能夠?qū)崿F(xiàn)高靈敏檢測，例如BPA分子的最低檢測濃度可低至0.1 ppb水平。

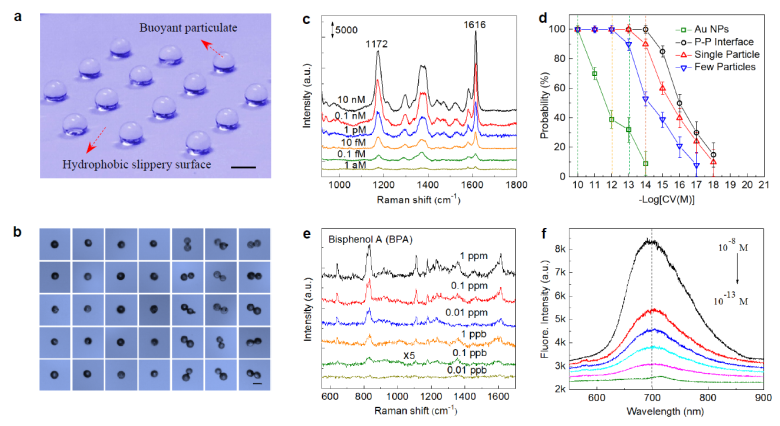

圖4 輕質微球篩選方案及增強拉曼/熒光性能
小結
綜上所述，作者提出了一種新穎的等離激元增強光譜傳感策略，具體由輕質漂浮顆粒、待測分子以及疏水滑移襯底三部分組成。該方法具有超高的分子濃縮富集能力、空間局域化效應以及空間定位等優勢，為制備具有高靈敏性和實用性的SERS活性襯底提供了一種新的思路，在基于增強光譜技術的現場、快速、便攜式分子檢測方面具有極強的應用價值。
參考文獻
Zhang, D., Peng, L., Shang, X. et al. Buoyant particulate strategy for few-to-single particle-based plasmonic enhanced nanosensors. Nat Commun 11, 2603 (2020).
DOI: 10.1038/s41467-020-16329-y
原文鏈接：
https://www.nature.com/articles/s41467-020-16329-y
