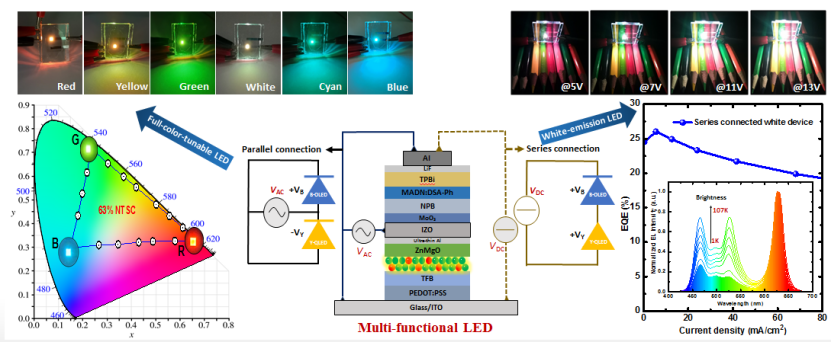

近日，南方科技大學電子與電氣工程系陳樹明副教授課題組，提出了一種量子點-有機疊層發光二極管（LED）的新結構，實現了單顆LED發射紅、綠、藍、白及任意色彩的功能，以一當多，有望可取代傳統紅、綠、藍LED，提高顯示屏的分辨率及開口率。相關論文以“Quantum-dot and organic hybrid tandem light-emitting diodes with multi-functionality of full-color-tunability and white-light-emission”為題發表在《自然-通訊》（Nature Communications）上。
量子點發光二極管（QLED）因具有色純度高、可溶液加工等獨特的優點，近年來受到了產業界及學術界的廣泛關注。目前，QLED顯示屏仍未能得到產業化量產，其主要原因有：（1）藍光QLED穩定性差、壽命短；（2）紅、綠、藍發光層的圖形化技術如噴墨打印技術還不成熟。針對上述問題，陳樹明課題組提出采用穩定性更好、已成功得到商業化應用的藍光OLED代替藍光QLED，并采用疊層的器件結構，將OLED及QLED集成在一起，該疊層器件的發光層無需圖形化，即可發射任意色彩。

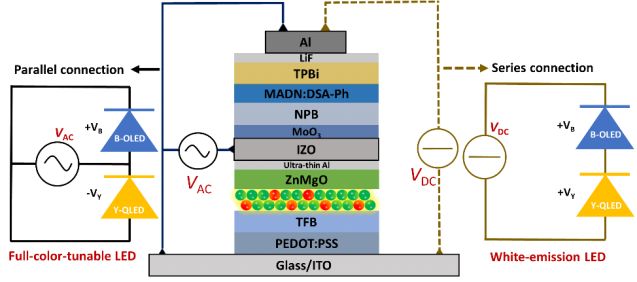

圖1.多功能疊層LED的器件結構圖。
如圖1所示，該疊層器件的核心是引入了導電且透明的IZO作為中間電極，通過將中間IZO電極引出，該疊層器件可工作于并聯模式或串聯模式。當工作于并聯模式并被交流電源驅動時，黃色QLED會被負脈沖點亮，藍色OLED會被正脈沖點亮，因此疊層器件會交替發出黃色和藍色兩種顏色的光。通過在黃色QLED的發光層中引入紅、綠互混的量子點，黃色QLED的發光顏色會隨驅動電壓的增大而逐漸從純紅色向純綠色轉變（圖2(a)）。因此黃色QLED器件的發光顏色可以由驅動電壓的大小來控制。通過簡單的改變驅動信號的極性及幅值，該疊層LED可以交替發射紅、綠和藍三基色，其中藍色由正脈沖控制，紅色和綠色由負脈沖的幅值控制。如果正、負脈沖的切換頻率大于60 Hz，還可以將分時輸出的藍光和紅、綠光混合成任一色光；而通過調節偏壓的幅值及脈寬，可調節任一色光的亮度。圖2（b）到分別為交流驅動器件發光顏色從紅到綠、藍到紅、藍到橙和藍到綠變化的CIE坐標圖、交流電壓信號圖和電致發光光譜圖。

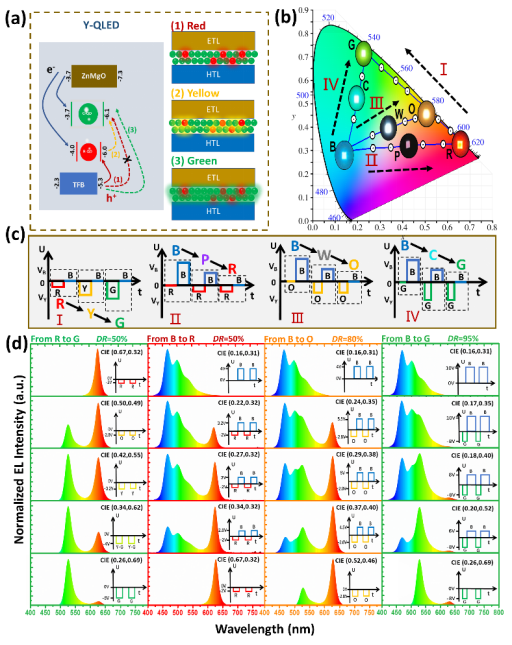

圖2.（a）黃色QLED器件發光顏色隨電壓變化的原理圖。（b）到分別為交流驅動器件發光顏色從紅到綠、藍到紅、藍到橙和藍到綠變化的CIE坐標圖、交流電壓信號圖和電致發光光譜圖。
此外，當器件工作于串聯模式，藍色OLED和黃色QLED同時工作，可以實現高效率白光發射。如圖3（a）到所示，在直流驅動下，該白色疊層LED的外量子效率和亮度分別高達26.02%和107000 cd/m2。當器件被交流信號驅動發白光時，通過調控交流電壓信號，不僅可以精確調節白光光譜的色溫（1500~10000 K），還可以使白光的亮度任意可調（1000~50000 cd/m2）而光譜幾乎維持不變，這為解決白光光譜穩定差的問題提供了一條新的思路。

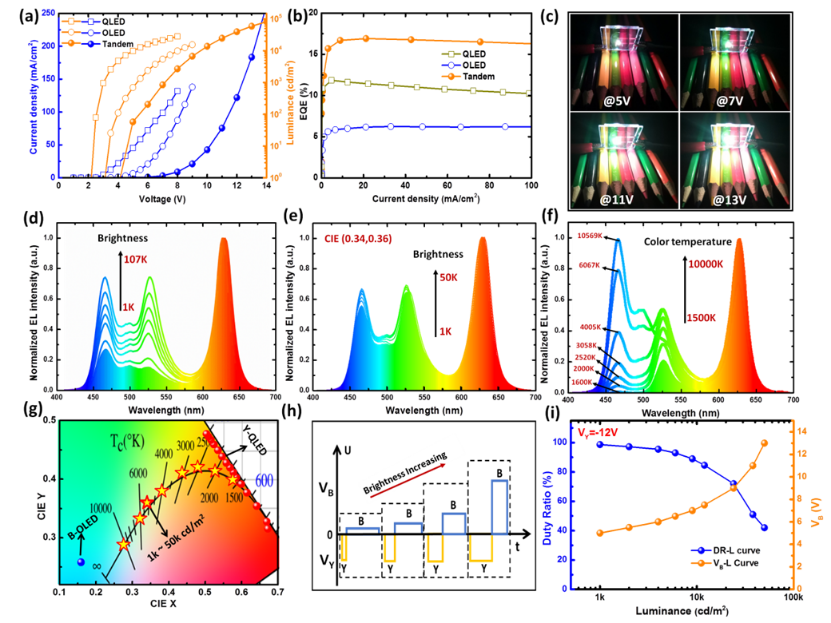

圖3.（a）到為直流驅動時的疊層白光器件的光電性能。（e）到為交流驅動時的疊層白光器件的光學性能。
所提出的全色可調疊層LED，只需要變化驅動條件，單顆LED即可輸出亮度可控的紅、綠、藍及任意色光。因此，單顆全色可調疊層LED，可以時分多用，以一當多，作為全彩顯示的紅、綠、藍像素，可顯著的提高全彩顯示屏的像素密度（分辨率）、開口率及亮度。另外，所提出的高效率、高亮度、色溫可控的白光疊層LED可應用于固態照明領域。相關技術已申請發明專利（申請?zhí)?02010343921.3）。
博士生張恒為該論文第一作者，陳樹明為論文唯一通訊作者，南方科技大學為論文唯一通訊單位。該工作得到了國家自然科學面上基金，廣東省自然科學杰出青年基金的資助。
近年來，陳樹明課題組在疊層QLED、高效率高亮度QLED取得了一系列的成果：發展系列新型高效電荷產生層，開發可溶液加工、對量子點發光層無損的疊層器件新制備工藝，實現外量子效率分別超過23.1%，27.6%，21.4% 及23.4%的紅、綠、藍、白四色QLED (ACS Nano, 12, 697-704,2018; Advanced Functional Materials, 27, 1700610, 2017)；發展了Mg摻雜ZnO的新型電子傳輸層，建立了量子點摻雜等抑制激子淬滅的新策略，提出了配體修飾、熱量管理等抑制效率滾降的新方法，實現了亮度超過160萬尼特的超亮高效QLED (ACS Nano, 13, 11433-11442, 2019)。
相關論文鏈接：
Nature Communications
https://www.nature.com/articles/s41467-020-16659-x
ACS Nano, 12, 697-704 (2018).ESI高被引論文
https://pubs.acs.org/doi/abs/10.1021/acsnano.7b07867
Advanced Functional Materials, 27, 1700610 (2017).
https://onlinelibrary.wiley.com/doi/full/10.1002/adfm.201700610
Advanced Science, 5(10), 1800549 (2018).
https://onlinelibrary.wiley.com/doi/abs/10.1002/advs.201870058
ACS Nano, 13(10), 11433-11442 (2019).
https://pubs.acs.org/doi/abs/10.1021/acsnano.9b04879
