第一作者：戰超、王秋祥、周凌云
通訊作者：謝兆雄、傅鋼
通訊單位：廈門大學化學化工學院
研究亮點：
研究團隊使用NH2OH·HCl作為還原劑，在反應過程中摻雜Cl可以嵌入到Cu2O晶格中，顯著地提高了丙烯直接環氧化的活性和選擇性，并且解決了長期困擾的Cl流失問題。
研究背景
在環境、能源和經濟與日俱增的壓力之下，亟需對污染嚴重、排放大的工業催化過程進行產業升級。環氧丙烷(PO)作為年產量達千萬噸級的大宗化學品，主要用于聚酯多元醇和丙二醇等的生產。到目前為止，PO的生產是以氯醇法和共氧化法為主，這些方法面臨著成本高，副產物多以及環境污染嚴重等問題。利用氧氣分子直接將丙烯環氧化制環氧丙烷，具有原子經濟性高、成本低廉等優點，被譽為最為理想的制備途徑。盡管Cu基催化劑表面O原子被認為具有較高的丙烯直接環氧化選擇性，但是未經修飾的Cu催化劑催化效果并不理想，只有在丙烯轉化率很低的情況下才能得到40%~50%的PO選擇性，而當轉化率提高時選擇性急劇下降。因此，開發同時具有高活性和高選擇性的丙烯直接環氧化催化體系是目前選擇氧化領域的重要挑戰。
1. Cl是乙烯環氧化Ag基催化劑的有效的助劑，但其在丙烯直接環氧化反應中的作用尚不明確。
2. 實驗室，Cl一般通過后處理的方式（如浸漬法）引入到催化劑中，由于Cl的分布不均勻以及傳統催化劑表面的高度復雜性，阻礙了從原子層次上認識和理解Cl的作用。
3. 表面科學可在超高真空環境中研究模型催化反應，但是丙烯分子在真空條件下吸附能力很弱，使得表面科學研究變得非常困難。
4. Cl修飾的催化劑在反應過程中存在Cl流失的問題，這不僅導致催化劑失活還會腐蝕儀器。
成果簡介
廈門大學化學化工學院的謝兆雄教授課題組和傅鋼教授課題組合作在氯陰離子提升Cu2O催化劑丙烯直接環氧化制PO性能研究中取得重要進展，相關研究成果 “Critical roles of doping Cl on Cu2O nanocrystals for direct epoxidation of propylene by molecular oxygen”發表于美國化學會雜志（J. Am. Chem. Soc., DOI: 10.1021/jacs.0c03882）。共同第一作者為已畢業的博士生戰超（現為德國Fritz-Haber研究所博士后）和王秋祥（現為華僑大學教師）以及博士后周凌云。
要點1：催化劑制備和表征
相對于單晶模型體系，結構明確的納米晶具有更高的比表面積，能夠在真實的催化環境中進行研究，有效克服模型催化研究時的材料鴻溝和壓力鴻溝。研究團隊采用NH2OH·HCl為還原劑，制備得到了Cl摻雜的菱形十二面體Cu2O (Cl-RD-Cu2O)。在Cl-RD-Cu2O納米晶生長過程中，少量來自于NH2OH·HCl的Cl會殘留或者摻雜到Cu2O晶格中，這是因?yàn)镃uCl具有較低的溶度積常數1.72×10-7，并且其與Cu2O具有很相似的晶體結構。與無氯摻雜的RD-Cu2O相比，Cl摻雜導致Cl-RD-Cu2O的XRD峰變寬和輕微位移，禁帶寬度和熒光光譜也僅有微小變化。

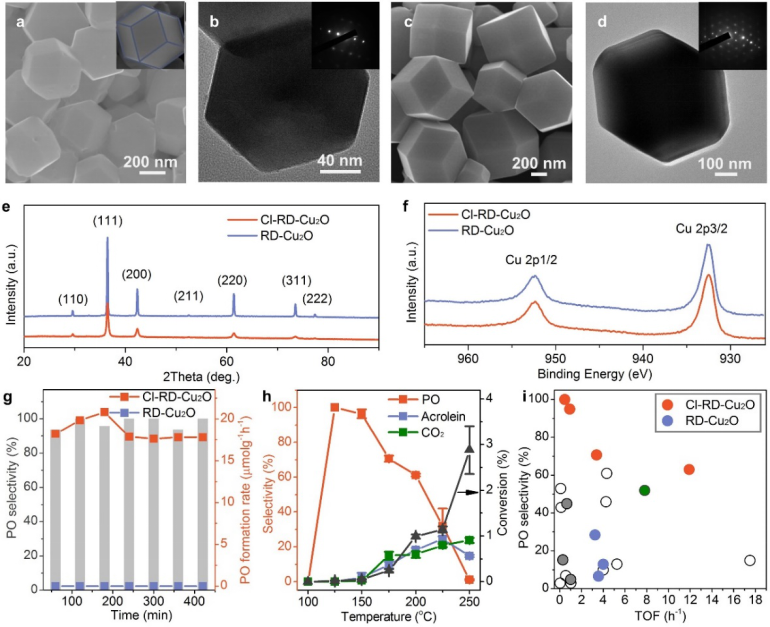

圖1. RD-Cu2O和Cl-RD-Cu2O納米催化劑的結構表征和催化性能。
要點2：催化性能表征
作者對比了RD-Cu2O和Cl-RD-Cu2O催化丙烯直接環氧化反應的表現，發現二者性能截然不同。Cl-RD-Cu2O在125 °C時可以得到>95%的PO選擇性，在200 °C時PO的選擇性依然可達63%，轉化率大于1%，PO的生產速率為500 umol·g-1·h-1，TOF值為12.0 h-1；在125 °C~200 °C區間內，升溫過程和降溫過程的催化性質幾乎保持不變，物相和形貌也幾乎不變。但是，在相同的反應條件下，RD-Cu2O在溫度低于200 °C時幾乎沒有催化活性，在200 °C時的轉化率僅為0.3%，PO的選擇性也低于30%。在已報道的幣金屬催化劑中，在相似的反應條件下大部分催化劑的PO選擇性低于60%，TOF值低于8 h-1。
要點3：Cl摻雜對催化性能的影響
為了確認Cl-RD-Cu2O中Cl的形態，采用能譜、掃描透射電子顯微鏡、X射線光電子能譜(XPS)、高靈敏度的低能離子散射(HS-LEISS)和拉曼光譜等手段進行了綜合表征。研究表明，Cl原子以取代O原子的方式形成了Cu-Cl鍵，體相中Cl的含量為2.0 wt%左右，表面Cl的含量為6.7 wt%，對應的Cu/Cl原子比為6.9:1。為了研究摻雜的Cl和普通負載Cl的區別，將RD-Cu2O浸漬于NH4Cl溶液中制備得到了NH4Cl-RD-Cu2O。性能表征發現NH4Cl-RD-Cu2O比RD-Cu2O有所提高，但遠不如Cl-RD-Cu2O。為了進一步驗證Cl的作用，研究團隊制備了一系列對應的八面體Cu2O納米晶，即OCT-Cu2O、Cl-OCT-Cu2O和NH4Cl-OCT-Cu2O。與菱形十二面體Cu2O類似，三者催化性能順序?yàn)椋?/span>Cl-OCT-Cu2O> NH4Cl-OCT-Cu2O> OCT-Cu2O。這表明，在合成中引入氯對丙烯直接環氧化更為有效，而外負載產生的Cl有多種可能存在形式，性能提升有限。而且，通過性能對比可以發現，Cl摻雜和晶面間存在協同作用，Cl-RD-Cu2O比Cl-OCT-Cu2O表現出更好的催化性能。考慮到CuCl中的Cl-Cu-Cl幾乎沒有丙烯環氧化催化活性，這說明了Cl-Cu-O的配位結構才是真正的催化活性位。在穩定性測試中，Cl-RD-Cu2O表現出優異的催化穩定性，而RD-Cu2O和NH4Cl-RD-Cu2O的轉化率和PO選擇性隨著反應時間的延長逐漸下降。

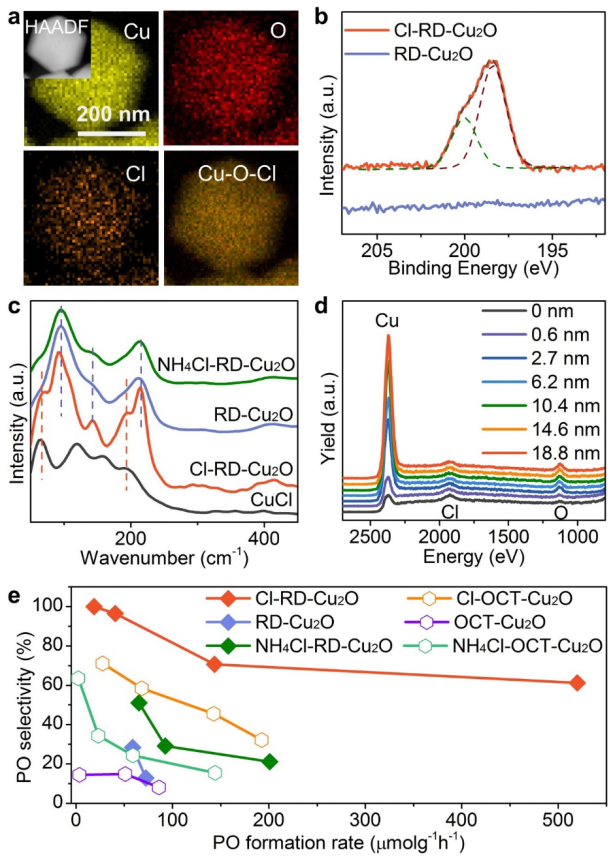

圖2. Cl-RD-Cu2O中Cl摻雜的相關表征和Cl摻雜對Cu2O催化性能的促進作用。

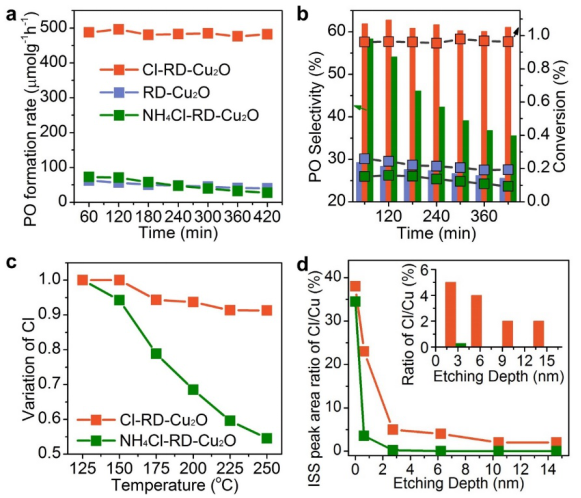

圖3. RD-Cu2O, Cl-RD-Cu2O和NH4Cl-RD-Cu2O的穩定性。
采用準原位XPS和HS-LEISS對比研究了NH4Cl-RD-Cu2O和Cl-RD-Cu2O中Cl的含量隨反應條件的變化以及Cl在催化劑中的分布。研究發現，當溫度升高到250 °C時，NH4Cl-RD-Cu2O中超過45%的Cl會流失，而Cl-RD-Cu2O中的Cl表現出很好的穩定性。同時，當NH4Cl-RD-Cu2O的刻蝕深度超過2.7 nm時幾乎觀察不到Cl的信號，而Cl-RD-Cu2O刻蝕18.8 nm后還有很強的Cl信號。這些說明了外負載Cl主要是在Cu2O的表面進行修飾，而Cl摻雜可以深入Cu2O的晶格。
為了進一步揭示取代Cl的促進作用，研究團隊利用密度泛函理論計算(DFT)對反應體系中不同反應路徑的能壘進行了系統研究。因?yàn)?span style="margin: 0px; padding: 0px; max-width: 100%; box-sizing: border-box !important; overflow-wrap: break-word !important;">嵌入空隙位的Cl原子和表面吸附Cl存在結構不穩定和不利于O2吸附的問題，研究者主要聚焦于Cu2O (110)表層和亞表層的取代Cl提升催化劑性能的機制，構建了與XPS結果相近的Cl/Cu原子比例為1:8的理論模型。Bader電荷分析表明Cl取代晶格O后臨近Cu位點的電子密度增加。計算發現，無論是否有Cl取代，Cu2O表面的晶格氧更傾向進攻α-H鍵而不是C=C鍵，說明晶格氧物種并非環氧化的選擇性氧物種。據此可以推測，環氧化反應的主要貢獻可能來自于表面吸附氧物種。DFT計算結果顯示O2在Cl-Cu2O (110)上Cu位點的吸附能壘是-0.66 eV，比在Cu2O(110)上更穩定（0.09 eV）。O2吸附在兩者表面O-O鍵均發生了拉長產生超氧物種(O2-)，作為一種親電氧物種，優先進攻C=C鍵而非C-H鍵。Cl-Cu2O (110)的表面O2-與C=C相互作用經由TS1形成過氧中間體(II)需要克服0.39 eV的能壘，而Cu2O (110)需要克服0.69 eV，這說明了Cl摻雜可以有效提升反應活性。而Cl-RD-Cu2O和Cu2O(110)表面發生α-H脫除分別需要克服0.89 eV和1.01 eV的能壘，通過對比TS2和TS1的能壘可以明顯地看出Cl摻雜后對PO選擇性亦有提升作用。生成第一個PO分子消耗了O2-的一個O，留在表面的第二個O可視為O-，可與第二個丙烯分子形成OMP（金屬氧環結構），這一步不需要任何能壘。從OMP出發，Cl-Cu2O (110)最優勢的路徑是發生閉環反應(TS5, 0.51 eV)，然后是α-H脫除(TS6, 0.89 eV)，最后是1, 2 H 轉移(TS7, 1.52 eV)；而Cu2O (110)表面發生TS5和TS6的能壘分別是0.55 eV和0.50 eV，兩條路徑存在競爭，環氧化選擇性差。進一步的對比發現，表面取代Cl的催化劑更有利于生成PO，而亞表層的取代Cl的促進作用沒有表層Cl明顯。

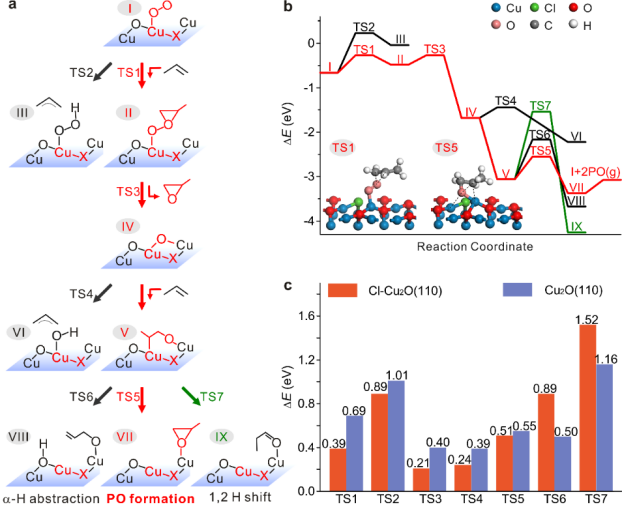

圖 4. O2吸附在Cl-Cu2O (110)和Cu2O (110)表面的丙烯氧化反應網絡。
小結
文章發現通過Cl取代Cu2O納米晶格中的O構筑Cl-Cu-O活性位可以顯著促進了丙烯直接環氧化的催化性能，并解決了長期存在的Cl流失問題。而且，Cl摻雜效應和晶面效應協同可以得到更加優異的催化性能。通過系統的表征和DFT理論計算，研究者發現取代Cl促進了親電氧物種的形成，有利于PO的生成，展示了陰離子摻雜對活性位點重要調控作用。最后需要強調的是，很多合成原料試劑、表面活性劑和還原劑中均含有氯(或其他鹵素)，在合成過程中催化材料可能會不經意地引入雜質，因此在研究構-效關系時必須仔細甄別。
參考文獻

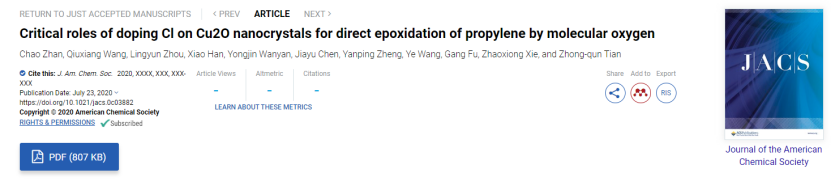

Chao Zhan, et al. Critical roles of doping Cl on Cu2O nanocrystals for direct epoxidation of propylene by molecular oxygen. J. Am. Chem. Soc. 2020,
DOI：10.1021/jacs.0c03882
https://pubs.acs.org/doi/10.1021/jacs.0c03882
