第一作者：Shanyu Zhao, Gilberto Siqueira
通訊作者：Wim J. Malfait，Shanyu Zhao
通訊單位：瑞士聯(lián)邦材料科學與技術實驗室
本文要點：
1. 實現(xiàn)了3D打印SiO2氣凝膠物體。
2. 驗證了SiO2氣凝膠物體的多功能性和應用前景。
氣凝膠是一種介孔溶膠-凝膠材料，是世界上密度最小的固體，具有高比表面積（500–1,000 m2g-1）和低密度（0.001–0.200 g cm-3）等特點。氣凝膠是由空氣或自由空間與陶瓷，金屬，顆粒，粉末或碳固體介質組成，其中空氣或自由空間的比例> 99％。因此，氣凝膠可以非常輕。除此之外，由于其導熱率低至12 mW m-1K-1，所以又被陳祚超級絕緣體。
目前，各種不同材質的氣凝膠被相繼開發(fā)出來，并取得了令人矚目的優(yōu)異性能。其中，二氧化硅氣凝膠是迄今為止研究最多和使用最廣泛的氣凝膠。二氧化硅氣凝膠在工業(yè)和建筑保溫材料中被大量使用，每年市場約2.2億美元。
盡管氣凝膠具有極高的強度/重量比，但是，氣凝膠具有本征的易碎性，難以通過常規(guī)的機械加工來制造小型物體，導致其大規(guī)模應用之路并不順暢。為了解決這個問題，研究人員發(fā)現(xiàn)3D打印在構建氣凝膠物體方面獨具優(yōu)勢，目前已經(jīng)在石墨烯、氧化石墨烯、氮化碳、金、纖維素等氣凝膠領域得到了良好的驗證。
但是，對于純SiO2氣凝膠而言，3D打印依然充滿挑戰(zhàn)，可謂幾乎不可能！
有鑒于此，瑞士聯(lián)邦材料科學與技術實驗室Wim J. Malfait和 Shanyu Zhao等人報道了一種可以3D打印SiO2氣凝膠物體的新方法，從而為SiO2氣凝膠的規(guī)?；瘧么蜷_了新方向。
圖1. 基本流程
要點1. 制備過程
研究人員將二氧化硅氣凝膠粉末（粒度為4–20μm）置于1-戊醇基二氧化硅溶膠中形成漿液，通過直接墨水書寫的方式來打印純二氧化硅氣凝膠物體。由于戊醇的蒸氣壓較低（比水的蒸氣壓低18倍，20°C），可防止干燥引起的表面損壞，即使延長打印時間也能維持穩(wěn)定。對于小型應用，使用工業(yè)級二氧化硅氣凝膠粉所產(chǎn)生的額外成本可以忽略不計。
圖2. 3D打印純二氧化硅氣凝膠物體
要點2. 制備關鍵
高含量的凝膠顆粒（至少40 V％）：使得墨水表現(xiàn)出剪切稀化現(xiàn)象，以滿足直接進行墨水書寫的需求。墨水由直徑約10μm的氣凝膠顆粒組成，懸浮在溶膠中，二氧化硅納米顆粒的直徑約10 nm。
添加聚（丙二醇）雙（2-氨基丙基醚）：增加油墨的粘度，以防止固液相分離，并改善了溶膠-凝膠轉變過程中的均質性，墨水的保質期可達到20天以上。
氨蒸汽活化：在被打印后，將之前摻入油墨中的硅溶膠用氨蒸汽活化，以粘合氣凝膠顆粒并用硅膠填充空隙，便于隨后加工成氣凝膠
要點3. 應用潛力
純二氧化硅氣凝膠物體具有典型的二氧化硅氣凝膠的高比表面積（751 m2 g-1）和超低導熱率（15.9 mW m-1 K-1）。此外，研究發(fā)現(xiàn)，這種純二氧化硅氣凝膠物體可以簡便地和功能納米顆粒相復合使用，3D打印后的二氧化硅氣凝膠物體在熱管理，微型氣泵降解揮發(fā)性有機化合物等方面表現(xiàn)出誘人的應用前景。
圖3. 熱管理應用

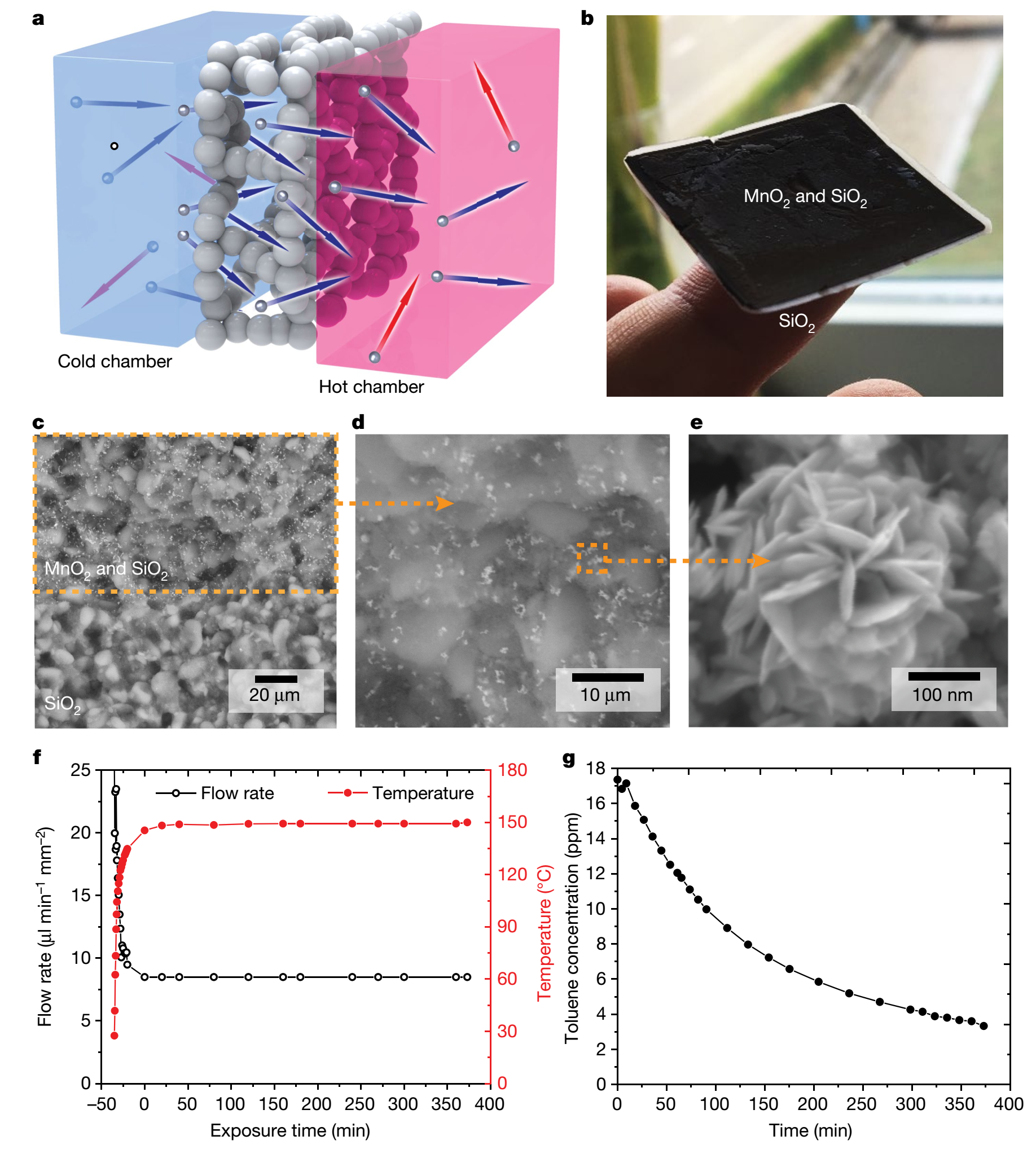

圖4. VOC降解應用
小結
總之，本研究發(fā)展了一種3D打印SiO2氣凝膠宏觀物體的新方法，為SiO2氣凝膠的規(guī)?；瘧么蜷_了一扇大門。
參考文獻：
Shanyu Zhao et al. Additive manufacturing of silica aerogels. Nature 2020, 584, 387–392.
https://www.nature.com/articles/s41586-020-2594-0
