第一作者：Dongliang Chao
通訊作者：?jiǎn)淌黎埃?/span>Dongliang Chao
通訊單位：阿德萊德大學
研究亮點：
1. 介紹了擴大電化學穩定窗口的重要意義；
2. 概況了高濃電解液和低濃度電解質的研究現狀和存在的問題；
3. 對于未來高電壓水系電解質的設計給予了建議。
研究背景
近來，發生的有機系鋰離子電池（LIBs）安全事件，對人類健康和生命造成了嚴重威脅。因此，安全是考察下一代消費電子和電動汽車用可充電電池的重要先決條件。基于此需求，水系電池（ABs）在安全操作、低成本、易于制造和循環使用、高功率密度和耐誤用方面具有巨大的競爭力，如一次鋅錳堿性電池、鉛酸電池、鎳鎘電池和鎳氫電池。這些電池在經濟效益、安全性或環境影響方面具有競爭力。然而，與主流鋰離子電池相比，水系電池的能量密度不足，市場份額不斷縮小。
拓寬水的電壓窗口不僅顯著提高了水系電池在儲能行業的生存能力，還帶來了新的化學研究機遇，拓寬了材料選擇的范圍。高濃電解質已被證明能有效地?cái)U(kuò)展電壓窗口，但代價是成本高和反應動力學受限。最近在引入競爭性氧化還原對、優化集流體以及利用離子選擇膜實現pH解耦方面取得的成就，為低濃度電解質提供了新的機遇。
成果簡介
近日，澳大利亞阿德萊德大學喬世璋教授、Dongliang Chao合作，以“Toward High-Voltage Aqueous Batteries: Super- or Low Concentrated Electrolyte?”為題在Joule上發表論文，從不同電池組件的角度總結了高壓水系電池的研究策略。在解決高壓?jiǎn)栴}時，首先對電解液的濃度是高還是低提出了嚴格的評價。文章強調，當考慮大規模實際應用時，低濃度電解液或超高濃度電解液應在可承受性、穩定性以及重量/體積能量和功率密度方面進行全面考慮。最后，作者對高壓水系電池的未來發展提出了自己的見解。
要點1：水系電池工作電壓
基本上，水具有析氧反應（OER）和析氫反應（HER）的熱力學勢（圖1；公式1、2、3和4）。水的電化學穩定窗口（ESW，OER和HER之間的電位差）為1.23 V，限制了水系電池的工作輸出電壓，導致能量密度不足。此外，氣體（H2、O2等）的產生消耗電子和電解液，破壞電極結構，導致電池膨脹和循環穩定性差。為了克服這些問題，獲得更好的性能，抑制水裂解和擴大電化學穩定窗口至關重要。
實際上，輸出電壓（E）通常高于1.23 V（見圖1），因?yàn)閯?dòng)力學緩慢和過電勢等因素。考慮到水的活度（特別是在濃電解液中，平衡常數會隨著水活度的變化而變化），根據能斯特方程對應的環境電位和相關輸出電壓可以表示為：

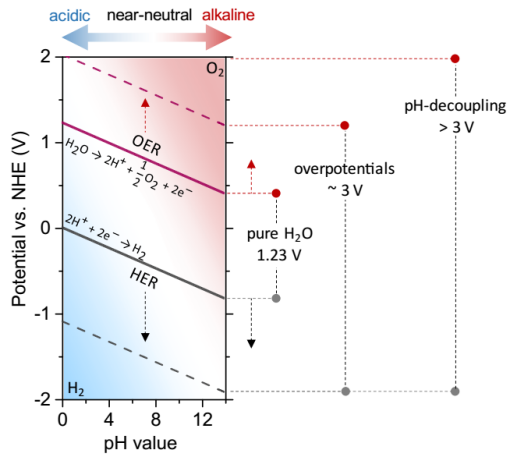

圖1. 水的Pourbaix圖和調節水活性的電化學原理。
要點2：高濃電解質
在過去的幾年里，先進的氫/鋰/鈉/鉀/鋅基水系電池在世界范圍內引起了極大的興趣。根據能斯特方程和水分解的電化學原理，過電位可以通過溫度、酸堿度、電解質濃度和界面效應進行調控(圖1；公式1、2、3、4和5)。在抑制水活性和擴展電化學窗口方面，已經有效實施了幾種策略，例如氧化還原活性添加劑、“鹽包水”電解質、水合共晶電解質和分子擁擠策略。這里，作者從不同電池組件的角度總結了高壓水系電池的關鍵設計策略。如圖2所示，水系電池由四個主要部件組成:電極、電解質、隔膜和集流體。可以認為，所有這些部件的設計和優化均有利于電池電化學窗口的拓寬。例如，從溶質的角度出發，王春生教授等提出了一種有效的水基鋰離子電池的電解質溶液。由雙三氟甲烷磺酰亞胺鋰(LiTFSI，21mol·kg-1)組成的超濃溶液，拓寬了電解質在Mo6S8//LiMn2O4全電池中電壓窗口至3.0 V(圖3)。與傳統的含水系電解質相比，由于陰離子/陽離子和水之間的相互作用增強，高濃度溶質可以減少游離水分子的數量。然而，使用超縮的氟化溶質，包括LiTFSI、鋰三氟甲烷磺酸酯(LiOTF)和鋰雙(五氟乙烷磺酰)酰亞胺(LiBETI)，將顯著增加電解質毒性和成本。因此，擴展電化學窗口的其他低成本和生態友好的方法是不可或缺的。
一些相對便宜的非氟化溶質，如高氯酸鈉、氯化鋅、醋酸鋰和醋酸鉀，最近已被發現。除了溶質，還可以通過鈍化集流體來穩定含水電解質。Hou等人發現在正極上的Al2O3膜和在負極集流體上的TiO2膜表現出明顯的鈍化效應，這增加了水分裂的能壘。

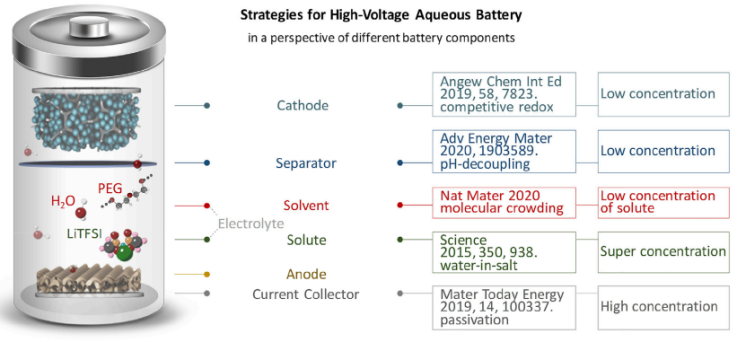

圖2. 水系電池組分及其向高電壓方向發展的關鍵策略。
要點3：低濃度電解質
除了溶質，溶劑工程也提供了新的機會。最近，Lu和他的同事報告了分子擁擠策略，在94%聚乙二醇和6%水的混合溶劑中的低溶質濃度為2 m的電解質。使用常規電極材料，通過氫鍵將水分子限制在聚乙二醇網絡的擁擠劑中，所構建的Li4Ti5O12//LiMn2O4電池顯示3.2 V的ESW。聚乙二醇溶劑與水混溶，無毒，惰性，價格便宜。與“鹽包水”不同，這種電解質的密度低。因此，在重量能量密度上占有優勢。這項工作提供了一個新的途徑來擴大電化學穩定窗口，特別是通過抑制HER的和擴大負極材料的選擇(圖3)。然而，這種新的低溶質和高溶劑濃度電解質也有不足之處：首先，保水性和電/離子傳導性需要進一步改善；其次，其電池容量小于50 mAh g-1。
從電極的角度來看，引入比HER或OER更快動力學的競爭性氧化還原對被認為是提高水系電池的輸出電壓和容量的可行方法。如圖3所示，氧化還原對的選擇應顯示正極的高電位，如Ce3+/Ce4+、Mn2+/ Mn3+和Mn2+/MnO2，或負極的低電位，如Zn(OH)42–/Zn和Zn2+/Zn。

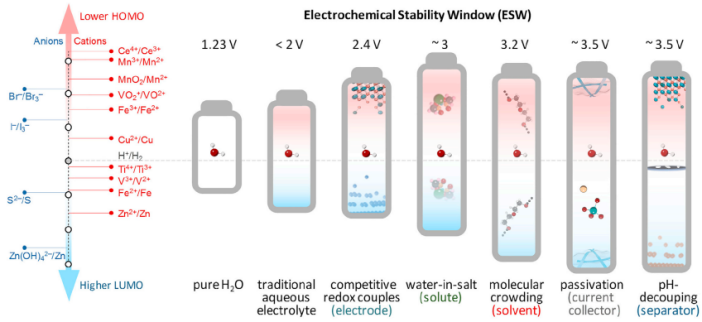

圖3. 水性電池電化學穩定窗口的擴展。
小結
總之，水系電池的快速發展令人鼓舞和興奮。電解質、氧化還原對、膜和集流體材料的合理選擇和整合策略將不僅賦予電池的高電壓輸出，而且賦予高能量和功率密度。盡管在這一領域已經取得了重大進展，但仍需要不懈的努力來滿足水系電池下一階段發展的實用指標。在未來的高壓水系電池設計中，以下方向被認為是有潛力的：
（1）探索低濃度電解質中新的競爭性氧化還原對；
（2）在廉價和高比能的新型高濃電解質基礎上，開發新型的高容量電極材料；
（3）發明具有抑制的水活性和低密度的新型低成本電解質；
（4）操縱正極、負極、集流體和隔膜上的界面反應，從根本上理解電壓拓寬機制；
（5）優化酸堿度解耦水系電池裝置設計，構建低成本、高離子選擇性的分離膜；
（6）用更實用的方法評估水系電池的性能。
參考文獻
Dongliang Chao, et al. Toward High-Voltage Aqueous Batteries: Super- or Low Concentrated Electrolyte?, Joule, 2020.
DOI: 10.1016/j.joule.2020.07.023
https://www.sciencedirect.com/science/article/abs/pii/S254243512030341X?via%3Dihub
