第一作者：Ryong Ryoo
通訊作者：Ryong Ryoo
通訊單位：韓國基礎科學研究所
研究亮點：
1. 具有硅烷醇巢的介孔沸石載體可以促進Pt和稀土元素之間形成合金
2. 介孔沸石負載雙金屬納米顆粒對丙烷脫氫反應表現出高穩定，高活性和高選擇性
丙烯是一種重要的化工原料，在工業生產中作用巨大，是制造塑料、合成橡膠和合成纖維等“三大合成材料”的基本原料。丙烷脫氫（PDH）采用單一原料生產單一產品（主要是丙烯），具有工藝流程較短，裝置簡單、投資和運營成本低等優勢，是市場占有率增長最快、最具前景的丙烯生產新技術。
自1990年代初發現PDH工藝以來，工業上一直使用多孔Al2O3負載PtSn雙金屬（PtSn/Al2O3）作為催化劑。然而，受反應過程中積碳的影響，PtSn/Al2O3催化劑容易失活，并且需要頻繁且繁瑣的再生步驟來恢復其催化活性。因此，設計制高活性、高穩定性和選擇性的PDH催化劑仍是一項較大的挑戰。
以沸石為載體合成新型催化劑
Pt在石油化工中是一種常用的催化劑，而且通過與其他金屬合金化可以進一步提高催化活性、選擇性和壽命。這類催化劑通常以負載在多孔固體載體上的金屬納米顆粒的形式來制備的，其制備需要在高溫H2氣流下還原金屬前體化合物。然而由于稀土元素氧化物的化學勢低，因此很難通過H2還原途徑與稀土元素形成Pt合金。
沸石是一種由硅氧、鋁氧四面體為基本骨架結構組成的硅鋁酸鹽多孔晶體，具有均一的孔道結構，而且分子篩還具有優異的離子交換能力，結合其孔道大小的分級特點，是一種非常重要的催化劑載體。因此，以沸石為載體合成Pt合金納米顆粒PDH催化劑有待進一步探索。
成果簡介
有鑒于此，韓國科學技術院院士Ryong Ryoo等人，使用具有孔壁和表面框架缺陷（硅烷醇巢）的介孔沸石作為載體，證明了該沸石能夠在Pt和稀土元素之間形成合金。負載在介孔沸石上的雙金屬納米顆粒是金屬間化合物是高穩定性，高活性和高選擇性的丙烷脫氫反應催化劑。這種具有硅烷醇巢的沸石載體不僅可以合成REE基合金催化劑，而且還可以制備其他具有不同組成和結構的過渡金屬基合金催化劑，為設計制備用于其他化工反應的高效催化劑提供了一種新的思路。

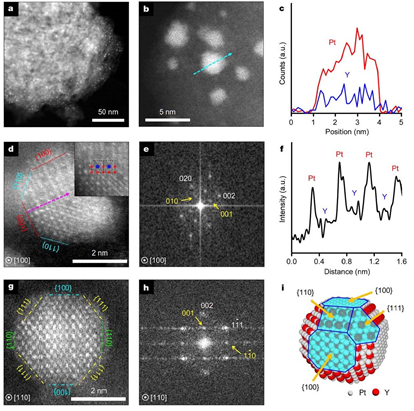

圖1. 具有L12超晶格結構的Pt3Y納米顆粒負載在介孔MFI沸石上
01. 意外之喜
尋找高活性的同時發現高耐久性
為了合成更高活性和高耐久性的PDH催化劑，采取了兩個措施：
（1）使用具有分級微孔/中孔結構的硅質MFI沸石來代替氧化鋁載體；
（2）將稀土元素La和Y以及Pt共摻入介孔MFI沸石中，以改善Pt催化劑的分散性。
期望通過強金屬-載體相互作用和添加稀土元素改善Pt/沸石催化劑的初始PDH活性。
出乎意料的是，La和Y的摻入不僅提高了催化劑的活性和選擇性，而且通過確保負載的Pt納米顆粒都與La以合金形式存在，可以將催化壽命延長700倍！
02. 追根溯源
單原子可能會促進形成Pt-REE合金
結構表征：合成的催化劑中La和Y與Pt納米粒子形成合金顆粒，均勻負載在介孔MFI沸石上。而且，Pt3La和Pt3Y具有L12結構，可以描述為以面為中心的立方Pt金屬的晶胞中的角Pt原子替換為更大的La原子和Y原子。
對比研究：按照傳統的合成步驟，沸石中浸漬的REE以氧化物納米顆粒的形式存在，而沒有與Pt形成金屬間合金納米顆粒，Pt納米顆粒表現出極短的PDH催化壽命。當使用在無鈉條件下合成的沸石時，Pt-REE/沸石中發現了以合金形式存在的一小部分負載型納米顆粒，具有優異耐久性的。
推測：通過摻入具有高化學勢的單原子物種形式的稀土元素可能會形成Pt-REE合金。
進一步推測：硅烷醇巢可以通過形成配位鍵來穩定單原子REE物種，有可能通過調控介孔MFI沸石中硅烷醇巢的濃度來控制Pt-REE合金納米顆粒的形成。

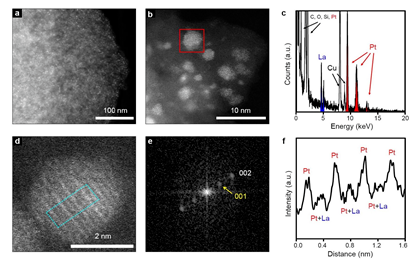

圖2 mz-deGa負載L12超晶格結構Pt3La納米粒子
03 更上一層樓
脫藻沸石助力合成高活性和耐久性的合金納米顆粒
制備：首先設計合成了介孔MFI鎵硅酸鹽沸石，然后使用硝酸去除骨架Ga原子來生成高濃度的硅烷醇巢，得到脫藻的mz-deGa沸石。通過濕法浸漬技術將Pt和REEs負載在mz和mz-deGa沸石上制備負載型金屬催化劑，催化劑中的金屬含量為1 wt％Pt和1 wt％REE。
表征：原子分辨AR-HAADF-STEM視頻顯示，La單原子在沸石表面上表現出快速且隨機的平移運動，證實了摻入該沸石中的稀土元素確實是原子分散的，證實了研究人員的推測完全正確。

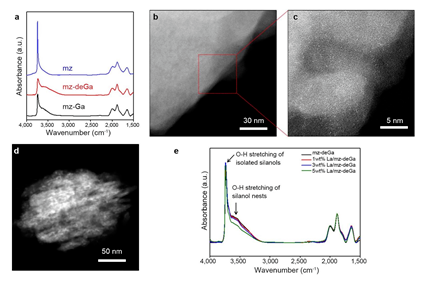

圖3 具有硅烷醇巢的介孔沸石上原子分散的La
催化性能測試：在同等情況下，傳統的PtSn/Al2O3催化劑，丙烷轉化率最初為22％，并在1.5小時內迅速下降至5％以下。而負載在脫藻沸石上的Pt3La合金納米顆粒表現出40%的高初始丙烷轉化率（接近平衡轉化率），并且經過30天的反應，仍保持8%的轉化率，失活非常緩慢，催化壽命相差了三個數量級。

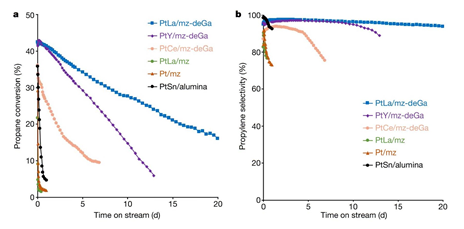

圖4. 介孔沸石負載Pt-REE合金納米粒子在丙烷脫氫中的催化性能
04 推而廣之
其他金屬合金的合成及其催化應用
雖然許多其他具有較高還原電位的過渡金屬元素（例如Co，Fe和Zn），在氫氣中加熱摻入的金屬前體時會自發發生合金形成，但通過硅烷醇巢的原子擴散性也可以活化物種，將過渡金屬元素?cái)U(kuò)散到附近的Pt納米顆粒上，然后通過與化學吸附的氫反應而還原為金屬態，從而可以最大程度促進金屬結合到Pt納米顆粒中。
與傳統沸石載體mz和氧化鋁載體相比，在脫藻沸石載體mz-deGa上形成的PtCo雙金屬合金催化劑在CO的優先氧化反應中表現出更高的催化活性和選擇性。催化效率：PtCo/氧化鋁?PtCo/mz<PtCo/mz-deGa。

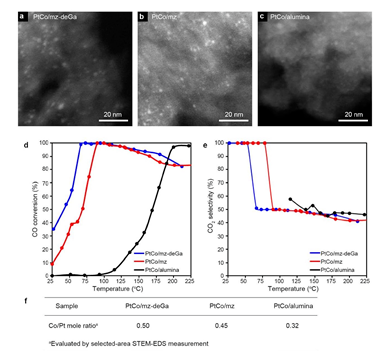

圖5 負載PtCo催化劑的代表性STEM圖像和CO氧化測試
小結
總之，該工作以使用具有孔壁和表面框架缺陷的介孔沸石為載體，合成了稀土金屬基的合金催化劑，這是因?yàn)楣柰榇汲彩瓜⊥猎匾詥卧有问酱嬖冢c大塊氧化物相比具有更高的化學勢，從而使其可以擴散到Pt上。而且，該方法具有一定的普適性，可以利用后過渡金屬合成具有大量第二金屬的鉑合金催化劑，例如PtCo合金，在H2中優先氧化一氧化碳時表現出高的催化活性和選擇性。
參考文獻：
Ryoo, R.,Kim, J., Jo, C. et al. Rare-earth–platinum alloy nanoparticles in mesoporouszeolite for catalysis. Nature 585, 221–224 (2020).
DOI: 10.1038/s41586-020-2671-4
https://doi.org/10.1038/s41586-020-2671-4
作者簡介：
Ryong Ryoo教授是韓國科學與工程院院士、韓國國家基礎科學研究院(Institute for Basic Science)納米材料與化學反應中心主任、韓國科學技術研究院（KAIST）化學系杰出教授。1977年在首爾國立大學獲得學士學位；1979年從KAIST獲得碩士學位；1986年在斯坦福大學獲得博士學位。
Ryong Ryoo教授的研究方向主要為合成納米結構材料，如介孔材料，沸石材料和金屬納米粒子，以及它們對未來能源和綠色化學技術的催化應用，在定制中孔沸石方面的工作被科學雜志評選為2011年度十大突破之一，2010年獲得國際沸石協會頒發的Breck獎。根據湯森路透引文影響數據，他被聯合國教科文組織和IUPAC列入2000-2010年度十大化學家，被列入湯森路透2014年諾貝爾化學獎的預測名單（與Charles Kresge和Galen Stucky共同設計功能性介孔材料）。他是第三位獲得韓國“國家科學家”稱號的人。
