第一作者：朱強
通訊作者：Andrew I. Cooper，Marc A. Little，陳林江
通訊單位：利物浦大學材料創新工場 （MIF）
研究亮點：
1. 提供了一種構筑3D COF的新策略。將多面體Cage用于構筑3D COF可以極大豐富COF的構筑單元。
2. 構筑了一種新的拓?fù)浣Y(jié)構（acs），并發現了其在DMF存在條件下的柔性現象；
3. cage的引入增加了孔道的極性，3D-CageCOF-1在二氧化碳和水分子吸附中表現出優越性能。
三維COF發展挑戰
自2005年，加州大學伯克利分校的Omar Yaghi教授率先報道了共價有機框架材料（COFs）以來，歷經十余年的發展，COFs逐漸成為化學家和材料學家研究的熱點。作為一種結晶性，共價鍵連接的，有機多孔材料，COF具有有序的空間結構，較高的孔隙率，出色的熱力學和化學穩定性，以及易于修飾等突出特點，在儲能，分離，催化等領域得到了廣泛的應用。
相比于層出不窮的二維COF材料而言，3D COF的發展卻相對滯后，這主要是因?yàn)?）用于構筑COF的3D分子較少。通常形成3D COF材料至少需要一個三維分子的參與。目前大多數3DCOF都是基于四面體分子構筑而成，這極大地限制了目標材料拓?fù)涞呢S富性，進而影響對于材料相關功能性的研究。因此截至目前僅有9種拓?fù)浣Y(jié)構被報道出來。這一數值遠遠低于與之相似的MOFs材料。2）3D COF結構解析相對困難。盡管王為教授組成功通過添加調節劑的方法獲得了大尺寸的COF單晶，進而獲得了精確的結構信息，但是由于不同合成體系的特異性，并不能保證所有體系都能獲得滿足單晶測試的高質量樣品。同時盡管電子衍射技術的發展，為解析COF結構提供了新的契機，但是由于測試資源和費用的限制，令一些課題組望而卻步。
當前越來越多的科學家投入到應對第一個也是最根本的一個挑戰中，通過合成新型的三維砌塊，不斷豐富3D COF的結構庫。

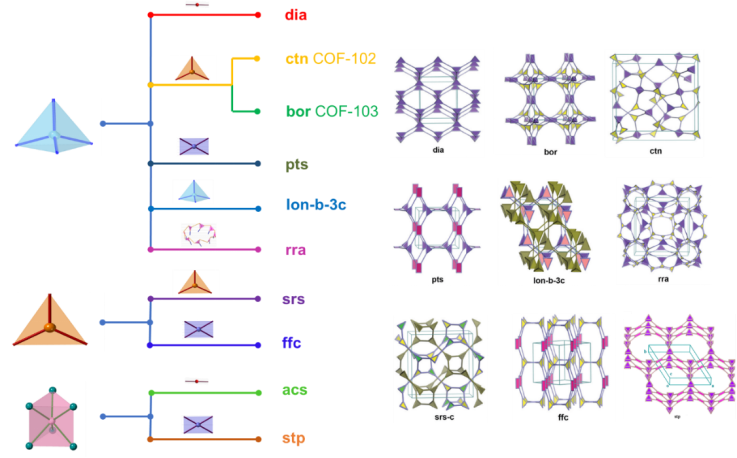

圖1. 已經報道的3D COF 拓?fù)浣Y(jié)構。
另一方面，有機籠（porous organic cage）作為一種易于加工的多面體分子，不僅具備容納客體分子的固有空腔，而且具有穩定的空間結構，逐漸的吸引了科學家關注。作為一種獨特的多面體砌塊，其有望用于合成復雜結構的3D框架材料。但是隨之而來的問題是，由于大多數cage也是基于動態共價鍵的機理合成的，因此如何保證cage在COF合成條件下結構的穩定性是必須首先解決的問題。
要點1：3D COF具有新的拓?fù)浣Y(jié)構
基于以上考慮，Cooper團隊選取了一種堿性條件下合成的cage作為研究對象，它能夠在合成COF的酸性條件下保持穩定，同時具備一定的剛性。通過硝基還原反應，作者獲得了氨基功能化的構筑單元。通過模型分子和硝基cage的單晶結構分析，作者發現6個氨基功能基團在空間上構成了三維的三棱柱結構。這種結構只是在最近才被方千榮老師課題組應用于3D COF合成中。通過對于實驗條件的篩選作者最終獲得了一種結晶性較好的COF材料 （3D-CageCOF-1），其BET比表面積達到了1040 m2/g。進一步借助于結構模擬，作者認為3D-CageCOF-1具有2層穿插的acs型拓?fù)浣Y(jié)構。這也是該類結構首次在COF中被報道出來。
圖2. 3D CageCOF-2的設計合成。
要點2：COF對于DMF的響應性
進一步研究表明，3D-CageCOF-1對于DMF表現出響應性。作者推測，當將材料結構浸泡到DMF中時，其結構擴張，形成較為規則的六邊形結構；將溶劑移除后，結構發生收縮扭曲，形成扭曲螺旋形結構。這一猜想也通過對比實驗結果和結構模擬的結果得以印證。
要點3：3D COF還具有高的CO2吸收率
與此同時，作者發現由于cage中含有較多的極性原子（N,O），因此3D-CageCOF-1對于二氧化碳和水蒸氣表現出優異的吸附性能。值得一提的是，其在較低濕度條件下的（40%）的水蒸氣吸附量達到22 wt%，這一結果接近Yaghi教授最新報道的2D COF-432的性能（23%）。

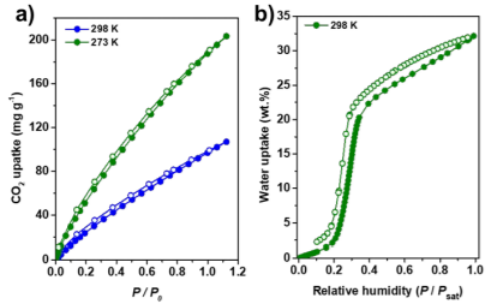

圖4. 二氧化碳和水蒸氣吸附。
小結
綜上，本工作獲得了第一個基于籠狀的3D COF，證明了通過使用有機籠作為構筑單元來擴展3D COF的結構復雜性的可行性。
多孔材料學術QQ群：813094255
參考文獻

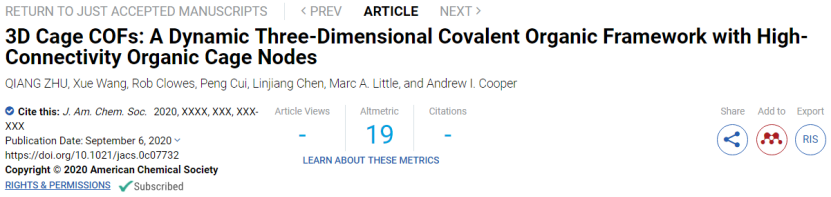

1. Qiang Zhu, et al. 3D Cage COFs: A Dynamic Three-Dimensional Covalent Organic Framework with High-Connectivity Organic Cage Nodes. J. Am. Chem. Soc., 2020
DOI: 10.1021/jacs.0c07732
https://pubs.acs.org/doi/10.1021/jacs.0c07732
2. Qianrong Fang*, et al. Three-Dimensional Large-Pore Covalent Organic Framework with stp Topology.J. Am. Chem. Soc. 2020, 142, 31, 13334–13338
DOI: 10.1021/jacs.0c06485
https://dx.doi.org/10.1021/jacs.0c06485
3. Qianrong Fang*, et al. Design and applications of three dimensional covalent organic frameworks.Chem. Soc. Rev., 2020,49, 1357-1384
DOI: 10.1039/c9cs00911f
https://doi.org/10.1039/C9CS00911F
4. Tianqiong Ma, et al. Single-crystal x-ray diffraction structures of covalent organic frameworks. Science, 2018, 361(6397):48-52.
DOI: 10.1126/science.aat7679
https://science.sciencemag.org/content/361/6397/48
