無論是手機、電腦，還是電動車、衛星，人類生活似乎已經離不開電子器件。器件的微型化發展趨勢，決定了一個芯片上需要集成的晶體管越來越多，如此高的熱通量，使得管理電子器件中產生的熱量成為了一個嚴峻的考驗。電子器件在工作中往往會發熱，而熱量無法及時耗散，就會嚴重影響設備性能，甚至發生爆炸。電子器件無法避免地會產生大量熱量，如何將產生的熱量快速耗散從而保持其性能，是當今半導體和電子器件制造領域的關鍵問題之一。微液流冷卻系統，就是這方面的佼佼者之一。1）通過保護蓋對芯片冷卻，熱穿越芯片和保護蓋，隨后被冷卻液流收集實現冷卻作用；2）將芯片直接和熱界面材料（thermal interface material）相連，進而將熱傳導至微流體冷卻板。以上兩種效率較低，第三種微液流系統效率更高，3）將冷卻液直接和芯片接觸，該方法效率較高的原因在于無需熱界面材料、并且制備芯片的方法簡單，無需其他步驟。該方法的缺點在于制備微液流系統價格高昂，同時可能存在和芯片制備過程不適配的缺點。目前，將芯片的背面（芯片背面的半導體基底上直接刻蝕出導熱的通道）浸泡在冷卻液中是個比較有效率的方案，并展現出了杰出的冷卻性能。該系統中的缺點在于需要高能量的泵提供冷卻液在微通道中的流動過程。因此，開發具有高效率冷卻能力的電子器件微液流系統，是工業界的迫切需求。近日，洛桑聯邦理工學院Elison Matioli等人設計了一種微液流系統組裝的微芯片，展示出優異的冷卻性能。比利時魯汶的微電子研究中心（IMEC）的Tiwei Wei對該領域中進展情況進行了評述。目前常規的設計是將微流體冷卻系統和芯片分開設計和構造。而Elison Matioli等人一反常規，他們的核心思路在于：將微流體通道與電子器件集成在半導體芯片內部，讓冷卻液在電子芯片內部流動，在最靠近晶體管發熱的位置。基于這種設計，他們?cè)诶鋮s系統中通過設計一種單片集成流形微通道（mMMC）并獲得了突破，該方法中通過設計集成到芯片的發熱點正下方，因此能夠直接對熱進行高效、定位的耗散。因此冷卻效果遠遠高于以往的冷卻系統，達到了50倍冷卻性能的提升。圖1. 集成到芯片基底上的高效冷卻系統示意圖

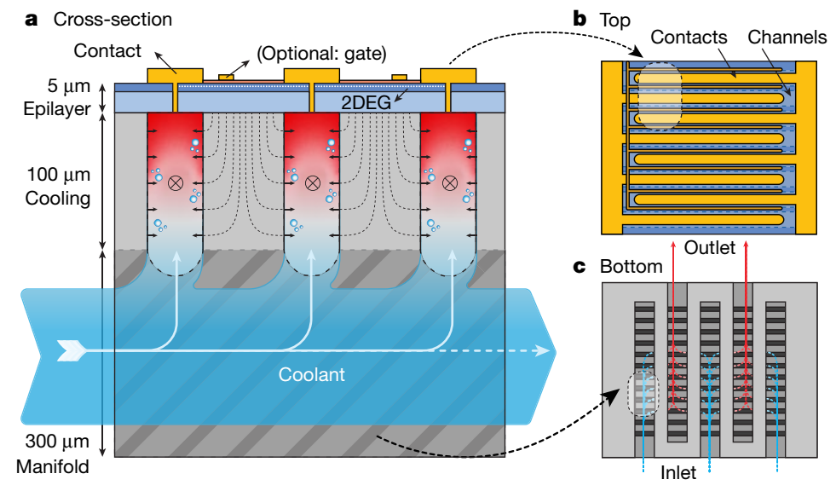

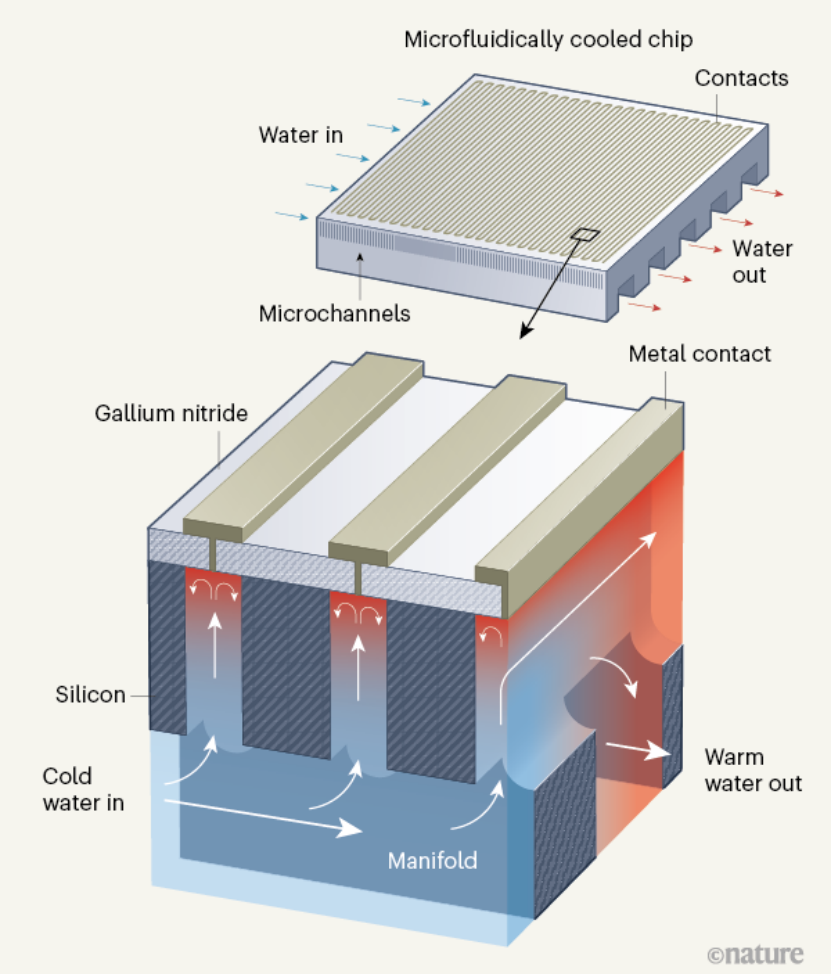

具體而言，研究人員在芯片基底的結構上進行設計了一種全新結構的冷卻系統：在Si基底上刻蝕孔道，獲得了增強的冷卻性能。1）通過將微液流冷卻系統更加靠近晶體管的發熱點，有效的改善了冷卻性能。2）同時，該系統避免了外加散熱器，能夠在芯片微型化的過程中進一步的消除產生的熱量。該系統的構建過程：1. 在Si基底上構建GaN的狹窄狹縫。2. 通過各向同性XeF2氣體刻蝕方法在保持GaN狹縫的過程中，對Si刻蝕進行擴孔。3. 通過Cu對GaN狹縫封裝。基于這種簡單而又集成的制造工藝，確保可以在最佳位置提取熱量，并防止熱量散布到整個設備中。目前采用的冷卻液是去離子水，該水不導電，但是研究人員已經在測試其他更有效的液體，以便可以從晶體管中吸收更多的熱量。圖3. 微液流系統構建示意圖在實際構建的電能轉化模塊構建中，僅僅在0.57 W cm-2冷卻功率就實現了對高于1.7 kw/cm2的熱能有效的制冷。并且，該液體冷卻系統展現了更高的能量轉換密度，因?yàn)橄俗约訜嶙饔?/span>。通過和現有技術進行比較，發現本方法具有更高的導熱能力。這種全新的設計理念，將原本分離的兩個工藝集成到一起，新型的冷卻技術有望在單個芯片中創建超緊湊型電源轉換器，將使電子設備能夠更加緊湊，并大大減少全球能源消耗。【1】Remco van Erp et al. Co-designing electronics with microfluidics for more sustainable cooling. Nature 2020https://www.nature.com/articles/s41586-020-2666-1【2】Tiwei Wei, All-in-one design integrates microfluidic cooling into electronic chips, Nature 2020, 585, 188-189.DOI: 10.1038/d41586-020-02503-1https://www.nature.com/articles/d41586-020-02503-1【3】Transistor-integrated cooling for a more powerful chiphttps://actu.epfl.ch/news/transistor-integrated-cooling-for-a-more-powerfu-2/
