第一作者：許亦非
通訊作者：吳浩斌，盧云峰
通訊單位：浙江大學，加州大學洛杉磯分校
研究亮點：
1. 在該工作中，研究人員展示了一種半固態界面（SSI）離子傳輸整流層用于穩定薄鋰金屬負極。利用具有豐富Lewis酸性位點的MOF納米顆粒原位構筑SSI，在錨定電解質陰離子的同時允許鋰離子快速遷移。這種方法可有效抑制電解質在LMA表面的濃差極化，同時鋰離子的高擴散系數有利于均勻沉積，抑制鋰枝晶生長。
2. 研究人員利用SSI保護的薄LMA（≤50 μm），厚LiCoO2正極（~4 mAh cm-2）和貧量商用碳酸酯類電解液組成鋰金屬全電池，實現高能量密度同時保持較長的循環壽命。
3. 這種方法簡便經濟，易與現有電池生產工藝相匹配。同時，也為調控電極/電解質界面提供了一種新策略，可廣泛應用于其他儲能技術。
鋰金屬負極面臨挑戰
鋰金屬負極（LMA）因其超高比容量（3860 mAh g-1）和低工作電位（相對于標準氫電極，3.04 V）是高能量密度鋰基二次電池的終極選擇。然而，不均勻的離子傳輸和電極-電解質界面副反應造成鋰枝晶生長和循環效率低等問題，限制了鋰金屬負極的循環穩定性。盡管針對鋰金屬負極保護的研究取得了不少進展，但在高能量密度鋰金屬全電池上的應用上仍然面臨較大的挑戰。例如，要在全電池層面超越現有鋰離子電池的質量或體積比能量密度，鋰金屬電池需要使用高面容量高壓正極、薄鋰金屬負極和貧量電解液。因此，尋找有效的手段穩定鋰金屬沉積溶解過程，同時在面向?qū)嵱没姵氐臈l件下進行驗證，對于發展高能量密度鋰金屬電池尤為重要。
成果簡介
近日，浙江大學吳浩斌研究員課題組和美國加州大學洛杉磯分校盧云峰教授團隊提出一種用于穩定鋰金屬負極的界面設計原則，利用兼具高遷移數和高擴散系數的離子導體作為保護層，可實現鋰金屬負極在高面容量條件下穩定循環。該工作采用金屬-有機框架納米顆粒（MOFs）構筑固定陰離子的半固態界面（SSI）作為離子傳輸整流層，可有效調節鋰離子的傳輸和反應過程。具有保護界面的薄鋰箔搭配高載量高壓正極和貧量電解質，可實現高能量密度鋰金屬全電池。相關結果發表在Cell Press旗下材料學旗艦期刊Matter上，浙江大學博士生許亦非為該文第一作者。
要點1：構建MOF基半固態界面
研究人員采用一種傳質模型，預測界面/電解質的離子傳輸性質和鋰沉積行為間的關聯。在確定的電流密度下，不引發擴散控制鋰枝晶生長的“安全容量”與電解質的鋰離子遷移數（tLi+）和擴散系數（DLi+）相關聯（圖1A）。因此，離子導體作為界面保護層時應兼具高tLi+和DLi+，從而保證高面容量鋰金屬負極的穩定循環，但傳統材料（如聚合物電解質）往往難以達到這一要求。為了實現這樣的保護界面，研究人員在鋰金屬表面構筑MOF基半固態界面，通過對陰離子選擇性錨定實現高tLi+和DLi+（圖1B），從而提升了鋰負極的“安全容量”，緩解電解質中的濃差極化并抑制鋰枝晶生長（圖1C）。

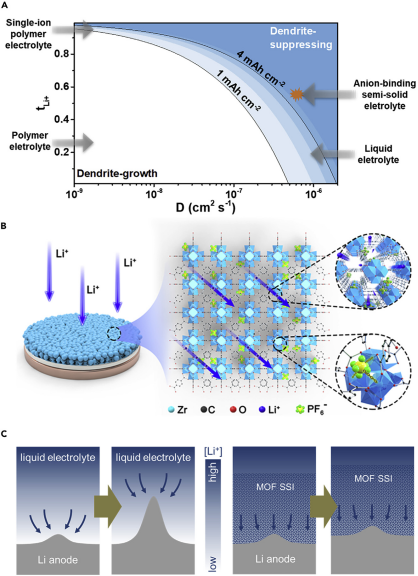

圖1. MOF基半固態界面用于穩定鋰金屬負極示意圖。
要點2：MOF基半固態電解質表征
研究人員選擇了富缺陷的UiO-66納米顆粒（圖2A）來構建SSI，該MOF由ZrOx團簇組成，具有大量陰離子結合位點。通過懸濁液涂覆的方法在LMA上原位形成均勻的涂層。如圖2B和C所示，UiO-66納米顆粒在LMA表面自組裝形成約8微米的多孔層，組裝電池并注入電解液后將轉化為錨定陰離子并允許鋰離子快速遷移的半固態界面層（SSI）。進一步采用固體核磁技術（SSNMR）研究了SSI中離子的局部化學環境和傳輸動力學。脈沖梯度磁場（PFG）擴散方法測試得到MOF基半固態電解質Li+擴散系數高達3.23 × 10-7 cm2 s-1（圖2D），遠超傳統固體電解質界面（SEI）和大多數固態離子導體材料。通過SSNMR的19F譜分析和密度泛函理論（DFT）計算（圖2E、F和G），證明不飽和金屬位點對電解質中的陰離子進行有效吸附固定，從而實現tLi+相比液態電解液顯著提升（圖2H）。

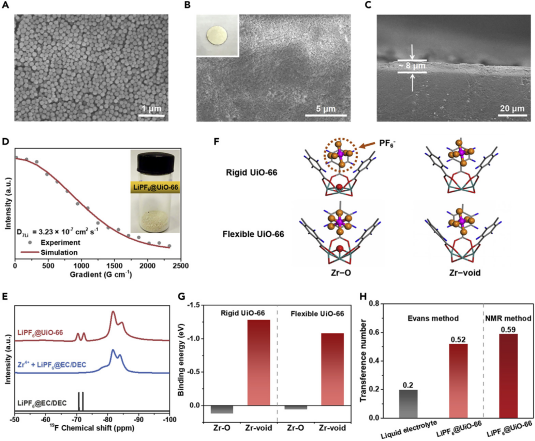

圖2. MOF基SSI的表征。
要點3：數值模擬驗證設計原則
SSNMR表征同時揭示鋰離子在MOF孔道中的部分脫溶劑結構（圖3A），可以推測出這一現象將減小鋰沉積過程中電荷轉移的活化能（圖3B）。通過數值模擬方法模擬鋰金屬沉積過程及電解液濃度變化，發現SSI可以顯著緩解鋰表面的濃差極化，從而抑制傳質控制導致的鋰枝晶生長。同時快速離子傳輸也使得鋰金屬表面離子流更加均勻，緩解了“自增強機制”引發的枝晶生長問題，最后實現鋰金屬的均勻沉積（圖3C和D）。該模擬結果與一開始提出的穩定鋰金屬負極界面設計原則相吻合。

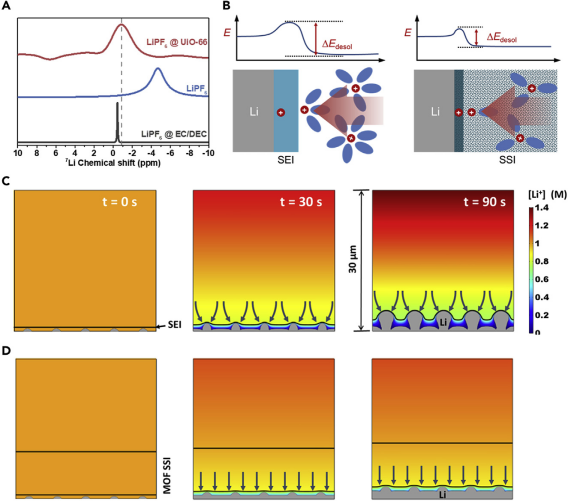

圖3. 鋰金屬表面去溶劑化過程和離子濃度及鋰金屬沉積模擬。
要點4：鋰金屬全電池測試
將SSI保護的薄鋰金屬負極（≤ 50 μm）搭配高比面容量正極（~ 4 mAh cm-2）和貧量電解液（＜ 10 μL mAh-1）組裝成鋰金屬全電池進行循環性能測試。如圖6所示，SSI在實用化條件下可顯著延長LMB的循環壽命。在多層疊片鋰金屬電池模型體系下，估算質量能量密度和體積能量密度分別可達330 Wh kg-1和1120 Wh L-1，顯著高于現有鋰離子電池體系。
圖4. 鋰金屬全電池的電化學性能。
小結
該工作設計了一種半固態界面作為鋰金屬負極表面離子傳輸整流層，在面向?qū)嵱没瘻y試條件下實現了鋰金屬電池的長循環壽命。這種SSI通過富含路易斯酸性位點的MOF納米顆粒構筑，選擇性錨定電解質陰離子并允許部分溶劑化的鋰離子快速遷移，進而抑制枝晶生長。基于薄LMA、厚鈷酸鋰正極和商用碳酸酯電解液便可實現高能量密度鋰金屬電池。該研究為調控電極-電解質界面提供了一種新的思路，有望拓展至其他電化學儲能體系中。
參考文獻
Yifei Xu, et al. Ion-Transport-Rectifying Layer Enables Li-Metal Batteries with High Energy Density.
DOI：10.1016/j.matt.2020.08.011
https://www.cell.com/matter/fulltext/S2590-2385(20)30438-0
作者介紹：
吳浩斌 (Hao Bin WU) 研究員，浙江大學“百人計劃”研究員，博士生導師。從事微納米結構及新型功能材料的設計、合成及其在電化學儲能、催化等能源、環境領域的應用。近年以第一作者和共同作者身份在Nat. Commun., Nat. Energy, Science Adv., Matter, J. Am. Chem. Soc., Angew. Chem. Int. Ed., Adv. Mater., Energy Environ. Sci., Adv. Energy Mater. 等國際學術期刊上發表論文超過110篇， SCI總引用超過24,000次，H-index為73。2017-2019年入選科睿唯安材料、化學學科全球高被引科學家。
課題組網站：https://person.zju.edu.cn/hbwu
盧云峰 (Yunfeng Lu) 教授，現為美國加州大學洛杉磯分校 (UCLA) 化工院教授，主要從事能源和生物材料方向的研究工作，發表論文240篇，引用超過25,000次，H-index為72。先后在Science, Nature, Nature Nanotechnology, Nature Communications, Journal of the American Chemical Society, Angewandte Chemie International Edition, Advanced Materials等國際頂級刊物發表許多論文，申請發明專利20多項，并曾獲美國能源部、美國化學會、及美國青年科學家工程師總統獎等獎項。
課題組網站：http://www.seas.ucla.edu/~lu/
