第一作者：Zhijie Zhu
通訊作者：Hyun Soo Park, Michael C. McAlpine
通訊單位：美國明尼蘇達大學
一、研究亮點
（1）概述了3D打印的功能油墨，重點是電子材料和水凝膠。
（2）人工智能驅動的3D打印的最新進展，包括開環、閉環和預測系統；
（3）討論了手術機器人平臺。
二、研究背景
3D打印技術自20世紀80年代初開始發展，范圍從復雜塑料結構的熔融絲制造到下一代技術，如直接墨水書寫和噴墨打印。后一種方法可以將硬塑料以外的一系列功能材料交織在一起，如導體、半導體、仿組織軟材料和生物材料(圖1a)。憑借其固有的可定制性和快速原型制作，3D打印為制造個性化的人造或仿生器官和智能可穿戴設備提供了潛力。
盡管具有上述潛力優勢，3D打印的多功能可穿戴設備和植入設備仍處于早期開發階段。其面臨的挑戰在于兩點：（1）配制在印刷后顯示出功能性，并且與其它油墨相容的油墨，以用于制造復雜的多功能結構；（2）傳統的印刷平臺對所施加的目標表面是“盲”的，這是因?yàn)榉窃挥∷⒌谋举|(zhì)：通常在平面和水平的基底上制造規定的設計，然后通過粘合劑轉移到目標上。規避這些缺點的一種方法是利用人工智能驅動的微創3D打印技術，直接在目標表面上制造。
這里定義的人工智能不僅包括機器學習，還包括一個更廣泛的自動系統類別，它可以傳遞“理解”或“思考”(圖1b)，例如計算機視覺系統，它可以可靠地檢測、跟蹤和識別目標印刷表面，檢查印刷質量和診斷印刷狀態。此外，人工智能驅動的打印可以從過去的經驗中學習，以預測可能的未來狀態，從而對快速移動和變形的目標做出快速反應。

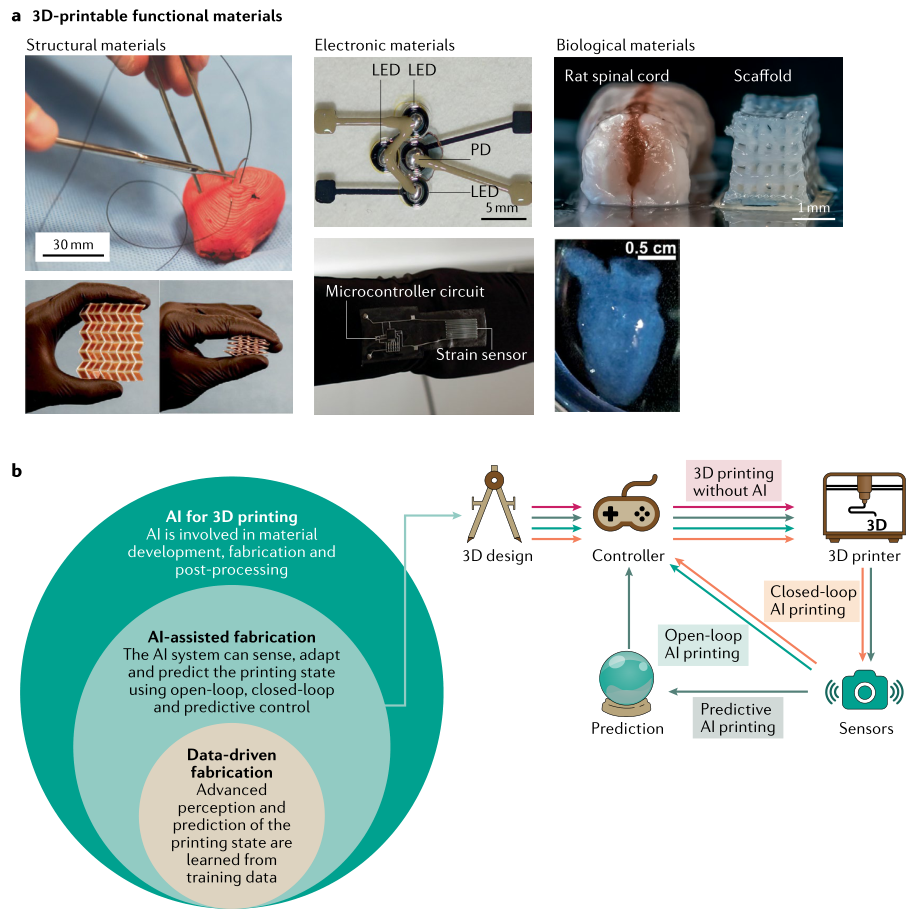

圖1 人工智能輔助制造技術支持的3D打印功能材料和器件概述。
三、核心內容
近日，美國明尼蘇達大學Hyun Soo Park、Michael C. McAlpine團隊以“3D-printed multifunctional materials enabled by artificial-intelligence-assisted fabrication technologies”為題，在Nature Materials Review上發文，討論了用于原位3D打印的電子和生物墨水，具有開環、閉環和預測控制的人工智能增強的3D打印方法，未來外科機器人和人工智能也可集成3D打印方法。人工智能、3D打印、功能材料和個性化生物醫學設備的融合將為智能制造帶來引人注目的未來。
四、綜述要點
1. 人工智能輔助3D打印的關鍵研究
在無人工智能的傳統3D打印系統之外，作者重點關注反饋控制系統背景下，打印過程中人工智能的三個層次，以補償目標形狀和運動的復雜性和不確定性：開環人工智能、閉環人工智能和預測人工智能。表1總結了人工智能各個層次的結果。注意，帶預測AI的3D打印這一排還是空的，揭示了一個廣闊的研究領域。

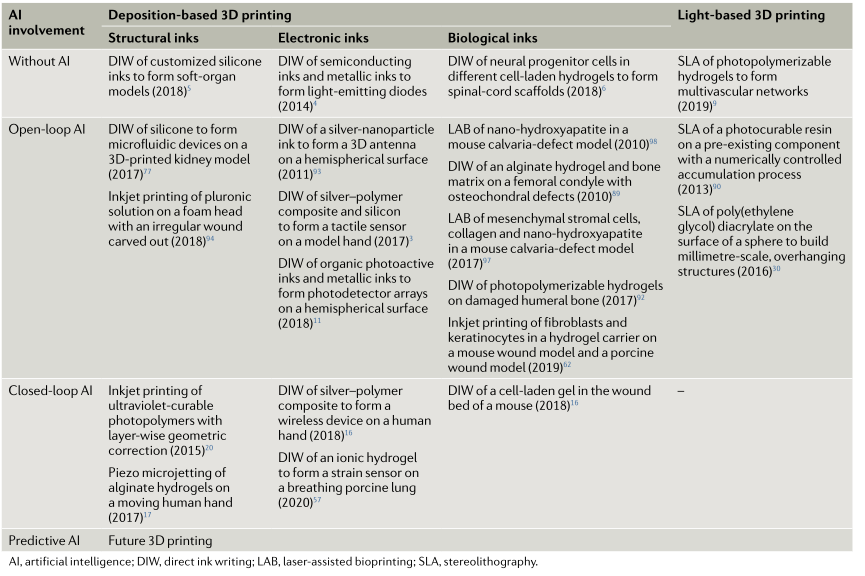

表1 人工智能輔助3D打印的關鍵研究總結
2. 3D打印用功能性油墨
3D打印材料需要與相應的3D打印方法兼容，3D打印方法通常分為基于光或基于沉積。基于光的3D打印方法包括選擇性激光燒結、立體光刻和數字光投影，這些方法通常對油墨的光響應性(它們的光交聯或燒結能力)以及印刷平臺的格式有嚴格的限制。已經開發了更多具有保形印刷能力和可更換油墨的多功能光基印刷平臺，以實現多種材料的原位印刷。基于沉積的印刷方法，例如直接墨水書寫和噴墨印刷，是基于材料的液滴或細絲的按需沉積，以在自由空間中形成3D結構。它們能夠使用多個擠壓頭進行多材料印刷，擠壓頭連接到裝有具有各種性質(例如導電、半導電和生物墨水)和物理形式(例如細絲、凝膠、液體、懸浮液和粘性溶液)的墨水容器。不同于傳統的基于光的印刷操作需要材料桶，基于沉積的印刷方與活體內部的原位制造有著固有的兼容性。
2.1 電子材料
用于電子器件原位3D打印的材料應滿足某些要求：顯示實現諸如傳感、光電、和驅動等功能所需的電特性；具有與目標生物表面相匹配的機械特性，以獲得機械順應性；表現出適當?shù)牧髯兲匦裕詫?shí)現可預測的行為和材料沉積的空間控制；在制造過程中和制造后保持與目標生物表面的非刺激性界面
2.2 水凝膠
可與軟組織和器官相接觸的3D打印材料對于特定患者的功能支架、生物相容性粘合劑以及一些電子可穿戴設備和植入物至關重要，其中，水凝膠是3D打印生物界面的理想候選材料。與生物組織相似，水凝膠是滲透了水的粘彈性聚合物網絡，可用于組織工程和生物電子學應用。它們滿足原位3D打印生物界面的主要設計目標：如果基于生物聚合物如膠原蛋白、纖維素和明膠，或基于生物聚合物-二氧化硅雜化材料，它們可以為細胞存活和增殖提供合適的支持；它們類似于天然細胞外基質，具有組織樣的柔軟性和粘彈性，可以通過改變聚合物網絡的孔隙率和液相的粘度來調節；可以調整它們的界面性質，使它們既能粘附在濕組織上，又能粘附在電子器件中常見的各種固體表面上；通過添加光引發劑，它們的交聯行為可以針對基于光的印刷方法進行優化；可以通過添加流變改性劑來優化它們的流變性能，以用于基于沉積的印刷方法。

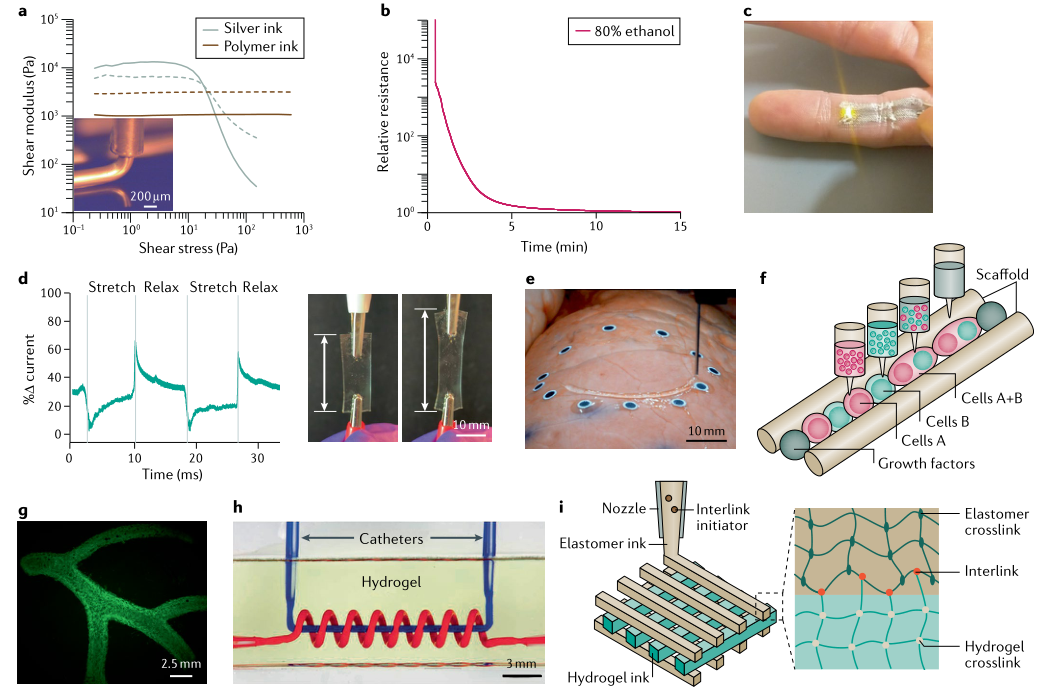

圖2 用于原位3D打印的功能油墨。
3. 用于3D打印的開環人工智能
開環3D打印依賴于在制造過程(離線)之前獲取目標表面幾何信息，人工智能使用該幾何信息來確定刀具路徑設計和材料分布。表2總結了用于捕捉目標表面幾何形狀，以輔助3D打印的一些3D感測方法。目標表面幾何形狀的3D重建，通常使用帶有傳感器的復雜算法離線執行，諸如計算機斷層掃描、激光掃描和結構光掃描儀的傳感器。然后，可以相對于打印平臺校準幾何圖形，并且可以生成用于在目標表面上直接打印的保形刀具路徑的軌跡。在目標表面不作為保形印刷的支撐基底的情況下，例如對于將插入再生植入物的受損神經通路，人工智能可以使用先前掃描的庫或不完整解剖結構的掃描數據來重建，用于3D印刷制造的植入物的患者特定模型。

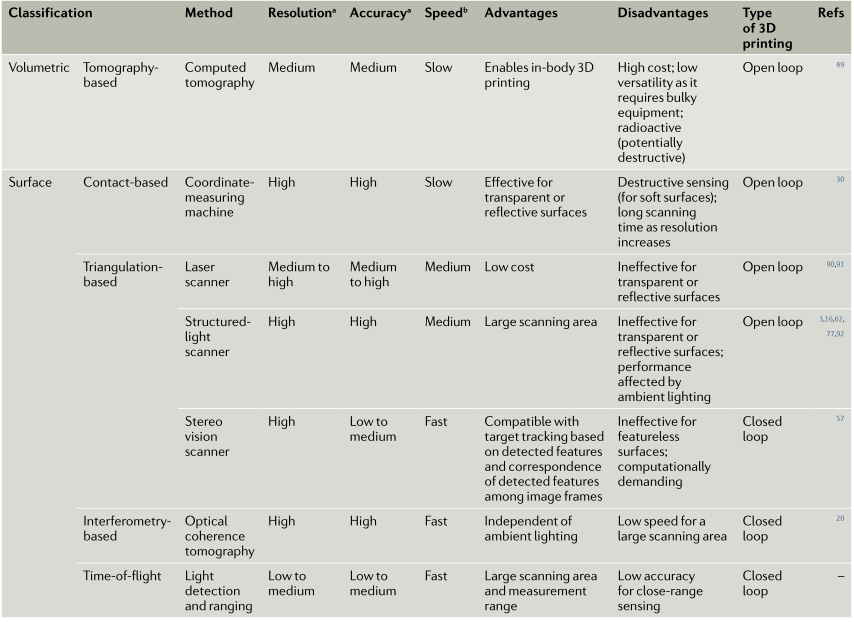

表2 輔助3D打印的常見3D感測方法
更有趣的是，考慮到變形材料的最新進展，基于模型的4D印刷可編程結構的研究可以實現對植入物的精確、可預測的形狀控制，以獲得例如刺激響應植入物，當制造用于微創植入時，該植入物在尺寸上是緊湊的，并且在部署到目標位置后膨脹以填充目標空間，或者隨著身體愈合而而變形。
3.1 非平面表面上的保形3D打印
為了在靜態非平面表面上實現直接打印，人工智能必須在打印過程之前獲取目標的幾何信息。我們將這種離線感應能力的人工智能驅動的3D打印，定義為開環3D打印。在非平面的、預先存在的表面上進行保形打印，不僅可以用基于沉積的3D打印，還可以用基于光的打印方法，例如立體光刻。

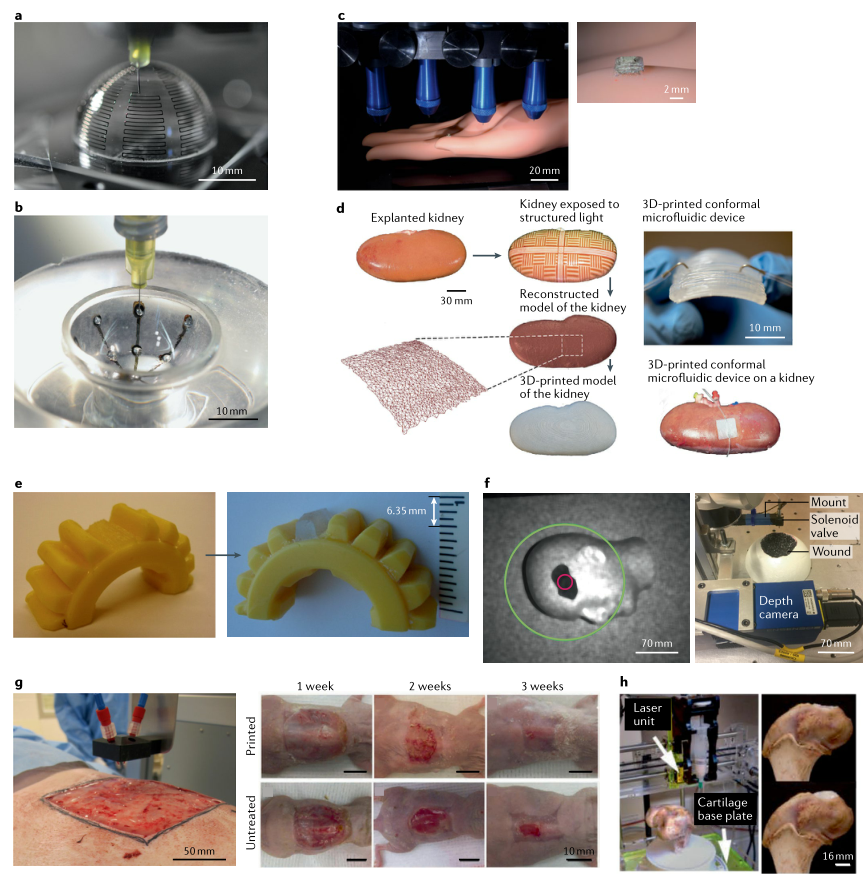

圖3 非平面表面上的保形3D打印。
3.2 基于目標幾何的形狀設計
可穿戴醫療植入物可以直接3D打印在人體上，以實現臨床診斷或幫助傷口恢復。活性材料或無源材料在引導變形下的形狀可編程性，可以進一步擴展3D打印設備的功能。形狀設計或形狀變形指的是，設計內在(例如熱膨脹和膨脹)和外在(例如介孔結構和不均勻材料分布)材料特性，以在特定刺激(例如溫度、離子濃度和/或機械負載的變化)下實現規定的形狀變化。
在二維或三維尺度上，混雜交織材料的能力使得3D打印成為實現形狀編程設計的理想制造方法，其可以結合到原位3D打印的醫療可穿戴設備中，通過補償身體運動(例如關節運動和組織變形)來增強設備的魯棒性和耐用性。
通過獲取可變形目標表面的掃描圖像，預測打印環境中的不確定性以及功能墨水的非線性特性，人工智能有利于符合身體運動的可穿戴設備的設計和打印。在3D打印中，使用人工智能進行形狀編程被認為是一個開環過程，因?yàn)槿斯ぶ悄苁窃谠O(shè)計階段，而不是打印過程中使用的。

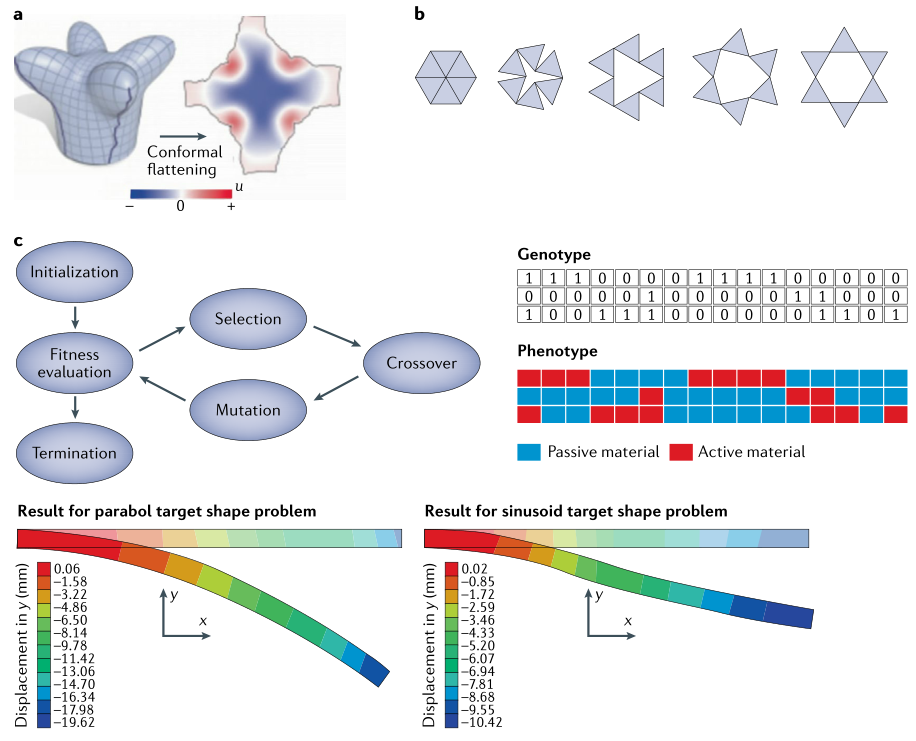

圖4 基于目標幾何形狀的程序編制。
4. 3D打印閉環人工智能
閉環人工智能打印是指對操作環境的變化(如目標表面的運動和變形、打印缺陷、油墨流量控制和噴嘴功能)進行實時(在線)適應的3D打印。基于檢測、跟蹤和識別算法，可以在打印過程中更新目標幾何形狀和運動、打印層的表面拓?fù)湫蚊埠痛蛴☆^的擠壓狀態。作者在本部分首先討論了閉環人工智能的兩個主要功能：通過在線校正提高打印質量和通過在線跟蹤在運動目標上原位打印。隨后，機器人感知作為一種核心感知技術被討論，它可以實現閉環3D打印。
4.1 提高打印質量
由于打印環境中的干擾(例如溫度變化和振動)，以及材料特性(例如油墨粘度和材料形態)和機械行為(例如驅動機構中的運動誤差)中的不確定性，需要閉環控制以在原位3D印刷期間，實現材料分布的精確空間處理。照相機和應變儀等各種傳感器已被集成到3D打印平臺中，以觀察進料系統和打印結構的狀態。傳感數據被送到計算工具，如計算機視覺和機器學習算法，以識別打印缺陷，并向材料輸送和運動控制系統提供反饋，以糾正印刷錯誤。閉環人工智能提高了打印質量，并在質量控制的工業制造中開辟了新的機會，包括制造高精度零件。
4.2 移動目標上的3D打印
生物系統本質上是動態的。因此，對于原位3D打印，目標生物表面通常不能完全固定。例如，活體中的皮膚和軟器官發生變剛性變形和非剛性變形，這些變形由呼吸、心跳和外科手術(例如氣體吹入)引起。在這些動態變化的幾何圖形上進行原位打印，需要通過基于傳感數據的在線更新來調整刀具路徑。

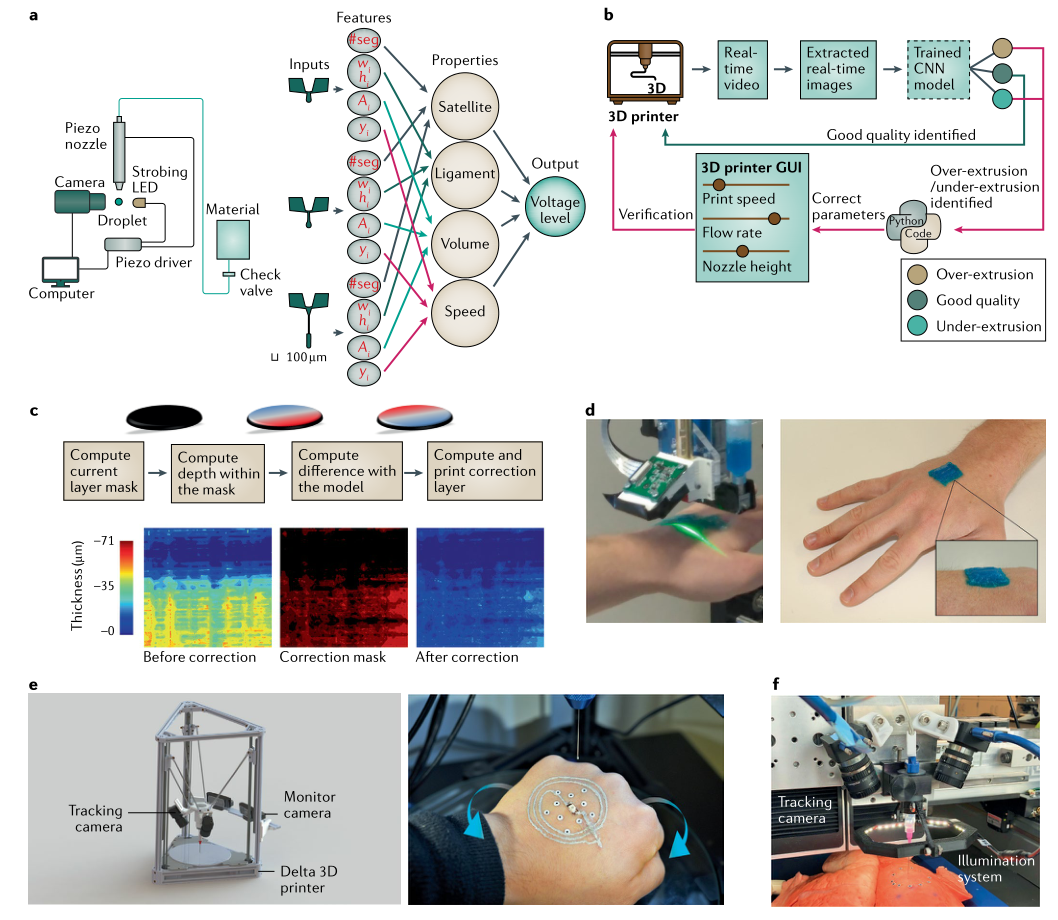

圖5 具有閉環校正的3D打印和移動目標上的3D打印。
4.3 用于原位3D打印的機器人感知
為了在人體脆弱的器官和組織上安全地進行3D打印，可以使用3D打印機和“機器人外科醫生”的混合體。這種混合體應該具備感知能力，能夠識別器官組織的幾何形狀和機械特性，以及動態系統中的干擾和不確定性。感知幾何屬性(如表面變形和運動)與實現打印過程的空間控制直接相關。與用于實時3D重建的醫學成像方法，如磁共振成像和CT相比，基于視覺的感測方法不需要龐大的數據采集設備，因此，可以集成到微創手術機器人中，使用小型圖像傳感器(如內窺鏡攝像機)來幫助在人體上或人體內進行原位手術。
在文中，作者區分低級和高級視覺感知系統，并分別對它們進行了討論。低級感知類似于人類的視覺感知，它利用成像系統和圖像處理算法來檢測捕獲圖像中的視覺特征，例如顏色和紋理，以進行3D重建。高級感知類似于大腦和神經系統的感知；在3D打印中，它理解由低級感知重建的3D場景的語義，用于后續的刀具路徑規劃。

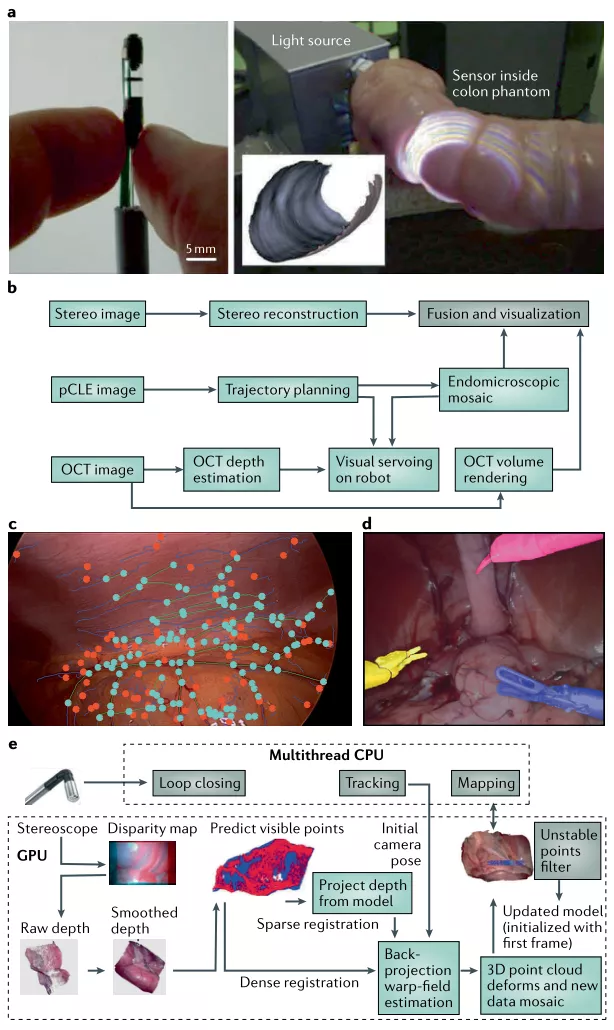

圖6 用于原位3D打印的機器人感知。
5. 3D打印的預測人工智能
在活體器官或生物體上進行3D打印的能力，從根本上受到傳感、控制和計算固有延遲的限制。3D打印機器人無法響應組織表面的變形可能會導致機器人設備碰撞或刺入組織，從而影響打印質量、損壞組織，并導致安全問題。這需要預測性人工智能，它不僅能理解當前的狀態，還能根據過去的經驗預測未來的狀態，預測周圍組織的未來變形，并為有效減少或消除打印錯誤的未來命令進行規劃。未來的3D打印機器人可以配備，由復雜的機器學習算法訓練的預測人工智能，這將使打印更加適應、交互式和準確。
6. 用于原位3D打印的手術機器人
在醫學領域，原位3D打印可用于通過精確的空間控制，將具有所需電、化學和生物功能的生物材料直接輸送到人體。這可以在很多方面幫助現代醫學治療，比如用外科膠水代替縫合線，為神經接口植入電極陣列，用工程細胞打印生物支架來修復或替換受損組織。已經開發了復雜的手持式打印工具，用于將兩個生物鏈接同軸打印成殼-核結構(圖7a)和打印多層薄膜皮膚移植物(圖7b)。這些打印工具目前用于在固定的3D結構中打印有限類型的墨水，并且目前受限于人體解剖結構的不同部分容納多用途材料的能力。
另外，在不同的打印場景中，與手動操作相關聯的打印質量是不一致的。相反，目前用于3D打印行業的機器控制打印平臺不能完全滿足現場材料要求。它們建立在XYZ構臺系統或三角機器人的基礎上，通常具有較大的外形尺寸，打印工作空間封閉在框架結構中。這種類型的3D打印機適用于表皮手術，如紋身和在開放傷口上打印皮膚細胞，但這些3D打印機的大尺寸不適合體內手術。
與3D打印的發展同步，自1980年1999年以來，機器人輔助管理信息系統技術一直在發展，并提供了一個可行的平臺，以在人體深處的不同部位(如神經系統和腹部)執行原位3D打印，用于組織修復、藥物輸送和功能性添加。這些機器人平臺具有先進的傳感(如視覺和力反饋)和精確的運動控制能力，可以實現“更智能”的手術，以減少因醫療錯誤造成的死亡或受傷。

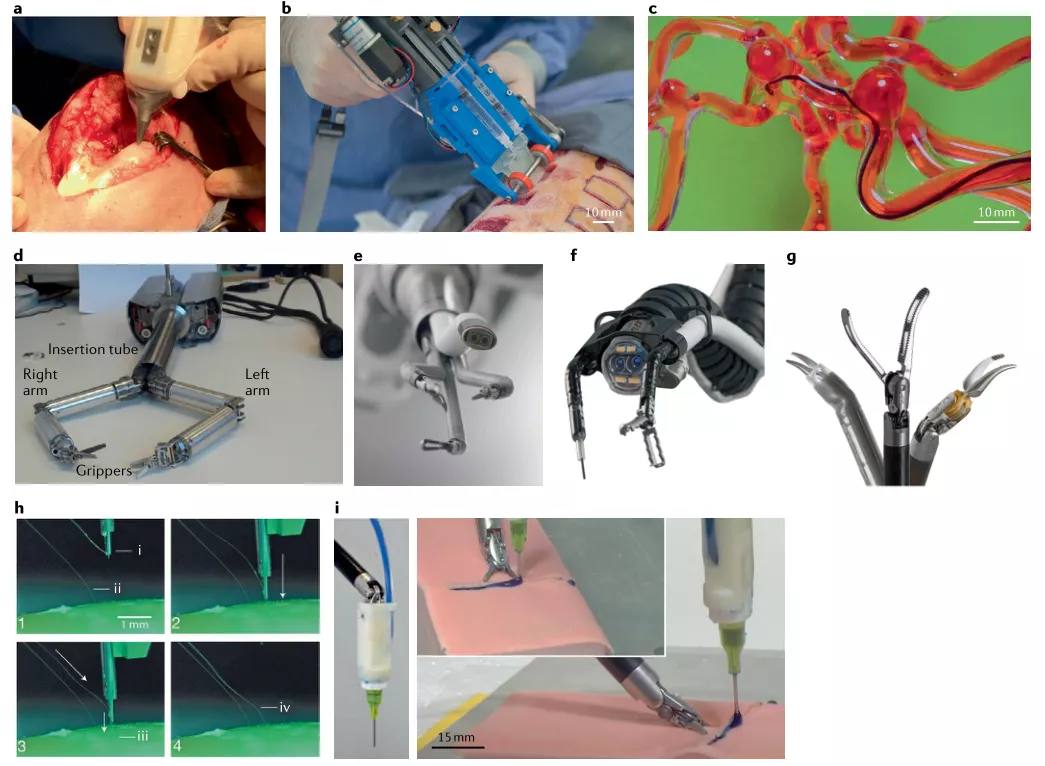

圖7 用手術機器人進行3D打印。
五、小結
盡管，在這篇綜述中討論的3D打印技術顯示出巨大的希望，但是人工智能集成仍然處于初級階段，我們?nèi)匀蝗狈?D打印機器人和普通用戶之間的智能交互界面。人工智能不僅要了解打印環境的狀態，還要了解打印任務，并與人類專家甚至新手共享控制權，人工智能應該與這些人進行密切的交互，這將有助于識別目標的物理屬性，以重新設計打印方案，從而精確操作手持打印機，并在線評估打印質量以完成任務。當增強現實和虛擬現實等新界面被集成到3D打印過程中時，人工智能將指導整個端到端的過程，從計算設計到基于大型人機交互數據庫的特定目標輸出。作者認為這種交互式3D打印是走向多功能3D打印普適應用的重要方向。
六、參考文獻及原文鏈接
[1] Zhijie Zhu, et al. 3D-printed multifunctional materials enabled by artificial-intelligence-assisted fabrication technologies, Nature Reviews Materials, 2020.
DOI: 10.1038/s41578-020-00235-2
https://www.nature.com/articles/s41578-020-00235-2
