1. Nature Energy：NiCo-MOF中組成/OER催化性能關(guān)系表征

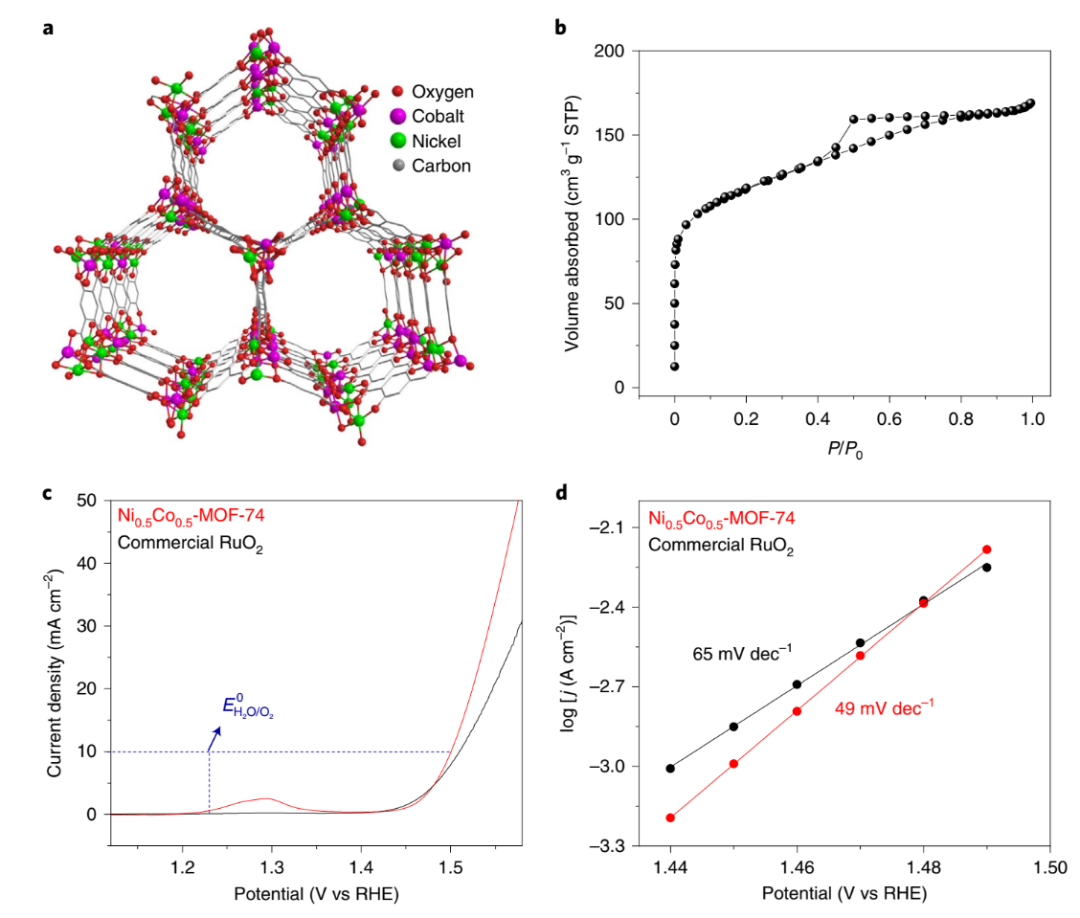

MOF在電催化產(chǎn)氧反應(yīng)中的活性目前越來越受到關(guān)注，除了其較高的催化性能，關(guān)于其結(jié)構(gòu)-活性之間的關(guān)系（特別是活性位點）仍未得到很好的理解，有鑒于此，國家納米科學(xué)中心唐智勇、中國科學(xué)院高能物理研究所董俊才、哈工大劉紹琴等報道了Ni0.5Co0.5-MOF-74催化劑在OER反應(yīng)過程中通過現(xiàn)場X射線吸收光譜學(xué)進(jìn)行分析，通過高分辨TEM進(jìn)行分析。作者發(fā)現(xiàn)Ni0.5Co0.5-MOF-74材料在OER過程中原位生成較高缺陷和較高化學(xué)價，是催化劑較高OER性能的原因。當(dāng)材料中Ni、Co的比例改變時，催化劑中原位生成的活性物種組成結(jié)構(gòu)、電子結(jié)構(gòu)會發(fā)生變化，因此催化活性得以調(diào)控。當(dāng)組成為Ni0.9Fe0.1-MOF時，電催化性能在10 mA cm-2和20 mA cm-2中過電勢分別為198 mV和231 mV。
本文要點：
1）在NiCo-MOF-74催化劑的OER反應(yīng)過程中，經(jīng)歷了兩步和電壓相關(guān)的結(jié)構(gòu)重組過程，其中催化性能較高的氧缺陷結(jié)構(gòu)（Vo..-Ni0.5Co0.5OOH0.75）是來源于Ni0.5Co0.5(OH)2通過Jahn-Teller效應(yīng)轉(zhuǎn)變得到，當(dāng)將電壓除去催化劑暴露于空氣氣氛中，發(fā)現(xiàn)羥基氧化物（oxyhydroxide）（催化狀態(tài)，catalytic）會變?yōu)闅溲趸铮ù呋皯B(tài)，pre-catalytic），再變?yōu)楸緛淼腘iCo-MOF-74結(jié)構(gòu)（本來狀態(tài)，resting）。該現(xiàn)象和目前相關(guān)報道的無機(jī)鈣鈦礦、金屬氧化物、Prussian藍(lán)類似物、金屬-有機(jī)配合物、ZIF結(jié)構(gòu)中有所區(qū)別。
2）通過對催化劑中Ni、Co比例調(diào)控，能夠?qū)Υ呋钚院碗姶呋桦妷憾歼M(jìn)行調(diào)節(jié)。該研究為OER活性和催化劑結(jié)構(gòu)之間建立了關(guān)系，同時為開發(fā)新型結(jié)構(gòu)催化劑提供經(jīng)驗和指導(dǎo)。
電催化學(xué)術(shù)QQ群：740997841
Shenlong Zhao et. al. Structural transformation of highly active metal–organic framework electrocatalysts during the oxygen evolution reaction, Nature Energy 2020
DOI：10.1038/s41560-020-00709-1
https://doi.org/10.1038/s41560-020-00709-1
2. Nature Sustain.：一種高效摩擦電負(fù)離子發(fā)生器
空氣負(fù)離子（NAIs）已被廣泛應(yīng)用于空氣污染物的去除及其對人體健康的有益影響，包括過敏緩解和神經(jīng)遞質(zhì)調(diào)節(jié)。近日，中科院北京納米能源與系統(tǒng)研究所和美國佐治亞理工學(xué)院Vincent K. S. Hsiao等報道了一種電暈式、機(jī)械激勵的摩擦電NAI發(fā)生器。
本文要點：

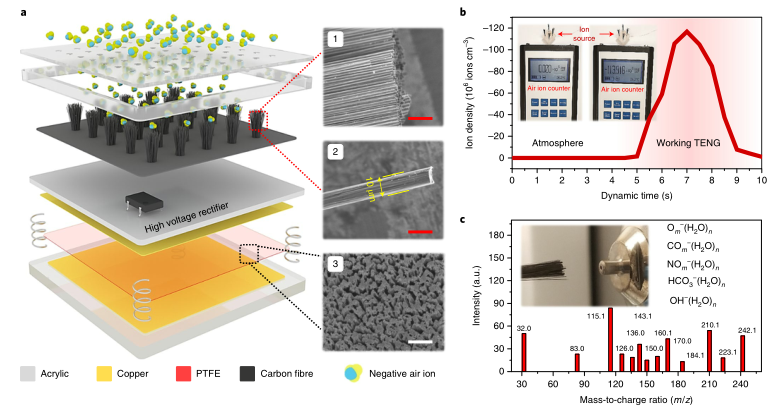

1）利用摩擦電納米發(fā)電機(jī)的高輸出電壓，空氣分子可以通過各種運動從碳纖維電極上局部電離，電子-離子轉(zhuǎn)換效率高達(dá)97%。
2）實驗結(jié)果顯示，使用手掌大小的裝置，在一次滑動運動中可產(chǎn)生1?×?1013NAIs（理論上，在100?m3空間中，可達(dá)到1?×?105 ions??cm?3），在0.25 Hz的工作頻率下，顆粒物（PM2.5）可以在80?s內(nèi)從999 μg?m?3迅速減少到0?μg?m?3(在5086?cm-3玻璃腔中)。
這種摩擦電動NAI發(fā)生器具有簡單、安全和有效等特性，為改善人類健康和促進(jìn)更清潔的環(huán)境提供了一種有效的替代、可持續(xù)的途徑。
納米發(fā)電機(jī)學(xué)術(shù)QQ群：1083351908
Guo, H., Chen, J., Wang, L. et al. A highly efficient triboelectric negative air ion generator. Nat Sustain (2020)
DOI: 10.1038/s41893-020-00628-9
https://doi.org/10.1038/s41893-020-00628-9
3. Nature Communications：蛋白質(zhì)分子免疫鋰金屬負(fù)極以防止枝晶生長用于高能電池
鋰金屬負(fù)極在高能量密度鋰金屬電池中的實際應(yīng)用由于其鋰枝晶的形成和生長而受到嚴(yán)重阻礙。近日，澳大利亞悉尼科技大學(xué)汪國秀教授，Bing Sun，美國斯坦福大學(xué)崔屹教授，西班牙CIC Energigune能源合作研究中心的Michel Armand報道了某些蛋白質(zhì)可以有效地阻止和消除鋰枝晶的生長，從而延長鋰金屬負(fù)極的循環(huán)壽命以及提高庫侖效率。
本文要點：
1）蛋白質(zhì)分子起到了“自衛(wèi)”的作用，減輕了鋰胚胎的形成，從而模仿了自然的、病理性的免疫機(jī)制。

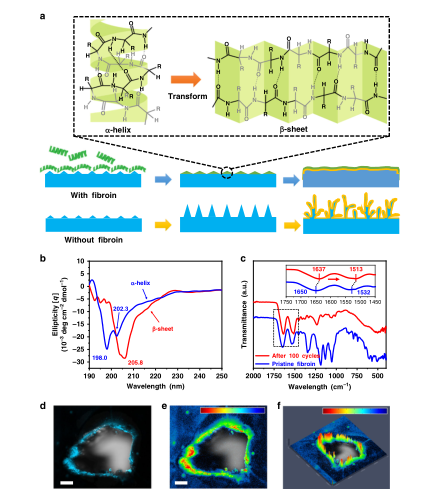

2）研究人員將蛋白質(zhì)分子加入電解液后，通過空間構(gòu)象和二級結(jié)構(gòu)從α-螺旋到β-Sheet的轉(zhuǎn)變，蛋白質(zhì)分子自動吸附在鋰金屬負(fù)極表面，特別是鋰的尖端。這有效地改變了鋰電極尖端周圍的電場分布，導(dǎo)致鋰金屬負(fù)極均勻電鍍和剝離。
3）研究人員開發(fā)了一種緩釋策略來克服蛋白質(zhì)在醚基電解液中的有限分散性，并實現(xiàn)了金屬鋰電池2000次以上循環(huán)性能的顯著提高。
這種由天然蛋白質(zhì)分子賦能的自我防御機(jī)制，無疑將為實現(xiàn)安全、高能量密度的金屬鋰電池的開發(fā)帶來靈感。
電池學(xué)術(shù)QQ群：924176072
Wang, T., Li, Y., Zhang, J. et al. Immunizing lithium metal anodes against dendrite growth using protein molecules to achieve high energy batteries. Nat Commun 11, 5429 (2020)
DOI：10.1038/s41467-020-19246-2
https://doi.org/10.1038/s41467-020-19246-2
4. Nature Communications：淀粉樣蛋白原纖維液晶類晶團(tuán)聚體的流動誘導(dǎo)有序-有序轉(zhuǎn)變

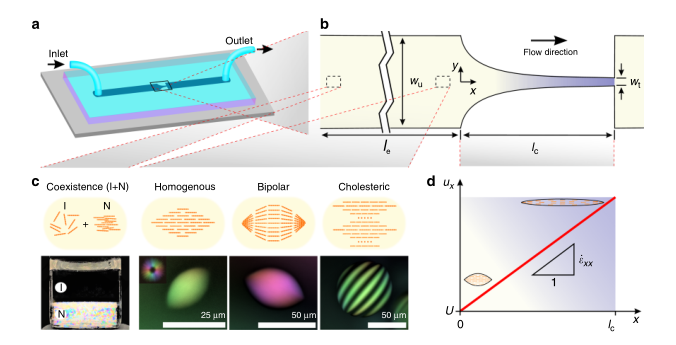

在各向同性相和向列相共存的相圖區(qū)域內(nèi)由形核和生長形成的液晶液滴，也被稱為類晶團(tuán)聚體（tactoid），由于各向異性的表面邊界在極小的界面張力下，導(dǎo)致復(fù)雜的、非球形的形狀。，由于基本都是是在靜態(tài)、準(zhǔn)平衡條件下研究類晶團(tuán)聚體，因此，關(guān)于其動力學(xué)性質(zhì)，人們知之甚少。近日，瑞士蘇黎世聯(lián)邦理工學(xué)院Raffaele Mezzenga報道了不同類型的基于淀粉樣蛋白的向列型和膽甾型類晶團(tuán)聚體通過流動誘導(dǎo)其形狀的變形經(jīng)歷了有序-有序轉(zhuǎn)變。
本文要點：
1）類晶團(tuán)聚體在伸展流動下排列，經(jīng)歷極端變形成高度拉長的形狀，膽甾的節(jié)距隨著類晶團(tuán)聚體長寬比的反冪律而減小。
2）研究人員將自由能泛函理論和實驗測量相結(jié)合以合理化臨界伸長率，在該臨界伸長率之上，類晶團(tuán)聚體的指向矢場構(gòu)型從雙極性和單軸膽甾型轉(zhuǎn)變?yōu)榫|(zhì)。此外，討論了這些轉(zhuǎn)變的熱力學(xué)性質(zhì)。
研究結(jié)果為研究極小界面張力下膠體體系的約束誘導(dǎo)特性開辟了一扇新的窗口，并為設(shè)計自組裝復(fù)雜流體的新策略鋪平了道路。
生物材料學(xué)術(shù)QQ群：1067866501
Almohammadi, H., Bagnani, M. & Mezzenga, R. Flow-induced order–order transitions in amyloid fibril liquid crystalline tactoids. Nat Commun 11, 5416 (2020)
DOI：10.1038/s41467-020-19213-x
https://doi.org/10.1038/s41467-020-19213-x
5. Nature Communications：檸檬酸鹽包覆的金屬納米粒子在鹽溶液中的分散狀態(tài)相圖
目前，人們尚不清楚檸檬酸鹽介導(dǎo)的金屬納米粒子化學(xué)穩(wěn)定性的基本相互作用及其指示顆粒在水溶液中分散/聚集的表面特性。近日，意大利理工學(xué)院Marco De Vivo，Pier Paolo Pompa，挪威奧斯陸大學(xué)Michele Cascella報道了一個理論模型來估算化學(xué)吸附到球形金屬納米顆粒上的帶電荷的小配體（如檸檬酸鹽）的化學(xué)計量，并將其與原子分子動力學(xué)模擬相結(jié)合，以定義納米顆粒的未覆蓋溶劑可及表面積。
本文要點：

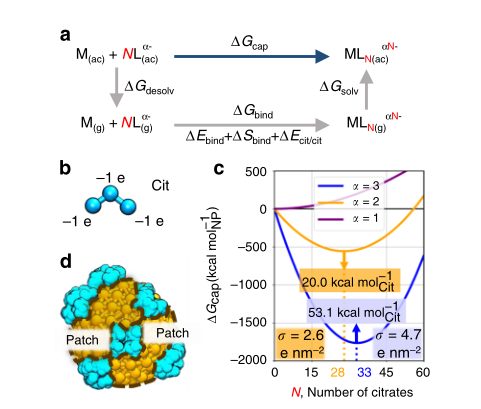

1）研究人員將粗粒度的分子動力學(xué)模擬和兩體自由能計算進(jìn)行集成，以定義帶電金屬納米粒子在中等離子強(qiáng)度范圍內(nèi)（已知的聚集觸發(fā)條件）的分散狀態(tài)相圖。
2）檸檬酸鹽封端的納米膠體的紫外-可見光譜實驗結(jié)果驗證了預(yù)測，并將結(jié)果擴(kuò)展到了35 nm以下的納米顆粒。
研究結(jié)果揭示了粒徑，其表面電荷密度和介質(zhì)的離子強(qiáng)度之間的復(fù)雜相互作用，并最終闡明了這些變量如何影響膠體穩(wěn)定性。
納米合成學(xué)術(shù)QQ群：1050846953
Franco-Ulloa, S., Tatulli, G., Bore, S.L. et al. Dispersion state phase diagram of citrate-coated metallic nanoparticles in saline solutions. Nat Commun 11, 5422 (2020)
DOI：10.1038/s41467-020-19164-3
https://doi.org/10.1038/s41467-020-19164-3
6. Angew：快充電電池中的局部高濃度電解質(zhì)抑制石墨負(fù)極中的溶劑共嵌入
鋰離子電池（LIBs）被認(rèn)為是儲能技術(shù)中的主要競爭者。然而，具有常規(guī)碳酸酯電解質(zhì)的電池并不能表現(xiàn)出令人滿意的快充電性能，并且在低溫下會形成鋰鍍層。
近日，清華大學(xué)張強(qiáng)教授報道了由在二甲氧基乙烷中的1.5 M雙（氟磺酰基）酰亞胺鋰與雙（2,2,2-三氟乙基）醚作為稀釋劑組成的局部高濃度電解質(zhì)，實現(xiàn)了工作電池的快速充電。
本文要點：
1）通過優(yōu)先分解陰離子，石墨表面上形成了均勻而堅固的固體電解質(zhì)相（SEI）。SEI可以顯著抑制醚溶劑共嵌入石墨中，并實現(xiàn)高度可逆的Li+嵌入/脫嵌。
2）該石墨|鋰電池具有快速充電的潛力（0.2 C時為340 mAh g-1，4 C時為220 mAh g-1），出色的循環(huán)穩(wěn)定性（4 C時200次循環(huán)的初始容量保持率約為85.5％）以及令人印象深刻的低溫性能。
研究策略將局部高濃度電解質(zhì)的應(yīng)用擴(kuò)展到具有快速充電的LIBs，并提供了一種有效的方法來抑制下一代LIBs的溶劑共嵌入。
電池學(xué)術(shù)QQ群：924176072
Li-Li Jiang, et al, Inhibiting Solvent Co-Intercalation in Graphite Anode by Localized High-Concentration Electrolyte in Fast-Charging Batteries, Angew. Chem. Int. Ed.
DOI: 10.1002/anie.202009738
https://doi.org/10.1002/anie.202009738
7. AM綜述：木質(zhì)結(jié)構(gòu)中的納米級離子調(diào)控及其器件應(yīng)用
離子傳輸和調(diào)節(jié)是與能量存儲和轉(zhuǎn)換、環(huán)境修復(fù)、傳感、離子電子學(xué)和生物技術(shù)相關(guān)的各種設(shè)備和應(yīng)用的基本過程。基于自上而下或自下而上的方法制造的木質(zhì)材料，具有獨特的層次化多孔纖維結(jié)構(gòu)，為多尺度離子調(diào)節(jié)提供了一個有吸引力的材料平臺。這些材料中的離子傳輸行為可以通過從宏觀尺度到納米尺度的結(jié)構(gòu)和組成工程來調(diào)節(jié)，從而賦予木質(zhì)材料多種功能，以滿足一系列新興的應(yīng)用。對木質(zhì)結(jié)構(gòu)中離子傳輸行為的基本了解提高了設(shè)計高性能離子調(diào)節(jié)裝置的能力，并促進(jìn)了可持續(xù)木質(zhì)材料的利用。將這種獨特的離子調(diào)節(jié)能力與現(xiàn)有的可再生和經(jīng)濟(jì)高效的原材料相結(jié)合，木材及其衍生物是實現(xiàn)可持續(xù)發(fā)展的自然選擇。
近日，美國馬里蘭大學(xué)胡良兵教授綜述了多尺度結(jié)構(gòu)工程在木基結(jié)構(gòu)離子調(diào)節(jié)方面的最新進(jìn)展，這些應(yīng)用包括電池、超級電容器、熱電、鹽梯度發(fā)電機(jī)、太陽能海水淡化膜、濾水器、離子納米流體、晶體管、傳感器和生物器件。
本文要點：
1）作者首先總結(jié)了木材的層次化蜂窩結(jié)構(gòu)和木質(zhì)結(jié)構(gòu)的改性策略，以及液基多孔介質(zhì)中的基本離子傳輸行為。
2）作者進(jìn)一步闡述了木質(zhì)結(jié)構(gòu)中離子傳輸行為的關(guān)鍵影響因素和調(diào)控策略，包括孔結(jié)構(gòu)（如孔徑、孔隙率和曲折度）、表面性質(zhì)（如表面電荷密度和電位）的調(diào)整，或兩者兼而有之。此外，作者還總結(jié)了木質(zhì)結(jié)構(gòu)在各種器件中的離子傳輸行為和調(diào)節(jié)策略，重點闡明了它們的結(jié)構(gòu)-性能關(guān)系。
3）作者最后就該領(lǐng)域研究目前所面臨的挑戰(zhàn)以及未來的研究和商業(yè)化機(jī)會提供個人見解。
光電器件學(xué)術(shù)QQ群：474948391
Chaoji Chen and Liangbing Hu, Nanoscale Ion Regulation in Wood-Based Structures and Their Device Applications, Adv. Mater. 2020
DOI: 10.1002/adma.202002890
https://doi.org/10.1002/adma.202002890
8. ACS Nano：通過手性二維鈣鈦礦/單層過渡金屬二硫化物異質(zhì)結(jié)構(gòu)的選擇性自旋注入操縱谷贗自旋
單層二維（2D）過渡金屬二硫化物（TMDs）因其自旋谷鎖定效應(yīng)，在自旋電子學(xué)和谷電子學(xué)領(lǐng)域引起了極大的興趣。對于基于谷的電子器件和光電器件而言，有效地控制和操縱谷贗自旋至關(guān)重要。人們已經(jīng)開發(fā)出多種策略來解決谷贗自旋，包括光學(xué)，電學(xué)和磁學(xué)方法。然而，它們需要低于液氮的溫度或外部磁場條件，這增加了設(shè)備的成本和復(fù)雜性。近日，華中科技大學(xué)Dehui Li，加州大學(xué)洛杉磯分校段鑲鋒等報道了一種通過在手性2D鈣鈦礦/單層TMDs（例如MoS2和WSe2）范德華異質(zhì)結(jié)構(gòu)中進(jìn)行選擇性自旋注入而無需外部磁場或經(jīng)過特殊設(shè)計的器件結(jié)構(gòu)來操縱單層TMDs中谷極化的直接方法。
本文要點：

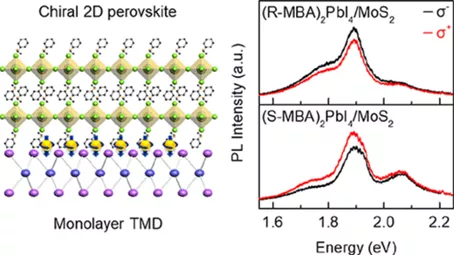

1）研究表明，無懸空鍵的vdW界面可以實現(xiàn)78％的平均自旋注入效率，從而在液氮溫度至200 K以上，10％以上的單層MoS2（WSe2）中產(chǎn)生持續(xù)的谷極化。
2）作者將單層MoS2（WSe2）的谷極化歸因于手性2D鈣鈦礦的選擇性自旋注入，它可以高效地在單層MoS2（WSe2）的谷之間引入總體不平衡。
該工作的發(fā)現(xiàn)提供了一種替代策略，不需要圓偏振光激發(fā)，液氮溫度或外部磁場的情況下操縱TMDs中的谷極化，從而促進(jìn)了基于鈣鈦礦的自旋電子和谷電子器件的發(fā)展。
光伏器件學(xué)術(shù)QQ群：708759169
Yingying Chen, et al. Manipulation of Valley Pseudospin by Selective Spin Injection in Chiral Two-Dimensional Perovskite/Monolayer Transition Metal Dichalcogenide Heterostructures. ACS Nano, 2020
DOI: 10.1021/acsnano.0c05343
https://pubs.acs.org/doi/10.1021/acsnano.0c05343
9. Biomaterials綜述：自由基用于癌癥治療

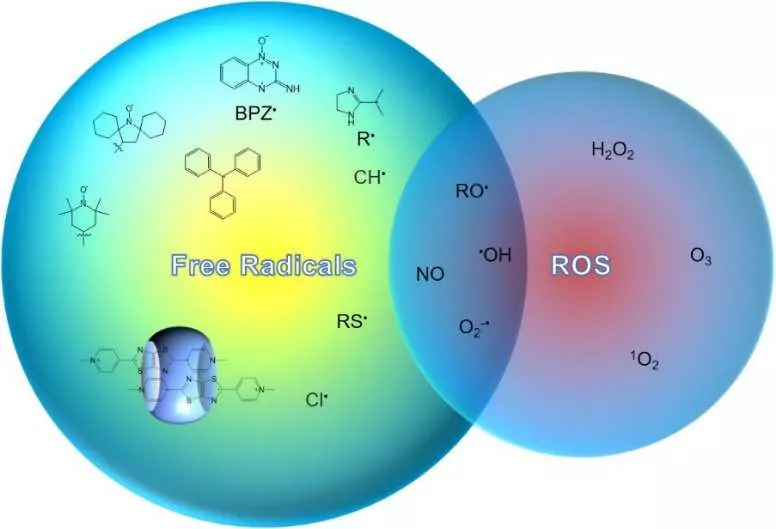

武漢大學(xué)張先正教授對自由基在癌癥治療領(lǐng)域中的應(yīng)用研究進(jìn)展進(jìn)行了綜述。
本文要點：
1）自由基通常被認(rèn)為是一類具有高活性、短暫性和有害性的物種。事實上，也有一些自由基是不活躍，長壽并對人類健康有益的。由于具有這些獨特的性質(zhì)，自由基在多個領(lǐng)域都有著廣泛的應(yīng)用。其中，得益于其開殼層的電子結(jié)構(gòu)，自由基在生物醫(yī)學(xué)領(lǐng)域也有著獨特的優(yōu)勢，如高反應(yīng)性、光聲和光熱轉(zhuǎn)換能力和分子磁性等。
2）作者在文中綜述了近年來自由基在癌癥治療領(lǐng)域中的應(yīng)用研究進(jìn)展；介紹了一些能夠可控產(chǎn)生自由基的典型材料及其在光動力治療(PDT)、化學(xué)動力學(xué)治療(CDT)、聲動力治療(SDT)、氣體治療、乏氧癌癥治療、光熱治療(PTT)、光聲成像(PAI)和磁共振成像(MRI)中的應(yīng)用實例。
生物醫(yī)藥學(xué)術(shù)QQ群：1033214008
Xiao Qiang Wang. et al. Free Radicals for Cancer Theranostics. Biomaterials. 2020
https://www.sciencedirect.com/science/article/pii/S0142961220307201
10. ACS Nano：六方氮化硼對硫的腐蝕抑制作用
硫化物的腐蝕在許多工程應(yīng)用中是一個長期存在的挑戰(zhàn)。具體地說，設(shè)計一種既能保護(hù)金屬免受非生物形式的硫腐蝕，又能保護(hù)金屬免受生物形式硫腐蝕的涂層依然是一個難以實現(xiàn)的目標(biāo)。
近日，美國萊斯大學(xué)Muhammad M. Rahman，Pulickel M. Ajayan，南達(dá)科他礦業(yè)及理工學(xué)院Venkataramana Gadhamshetty報道了通過化學(xué)氣相沉積(CVD)合成的hBN涂層的高晶態(tài)原子層的有效性，以保護(hù)銅免受一系列侵蝕性的非生物和生物硫環(huán)境的影響。
本文要點：

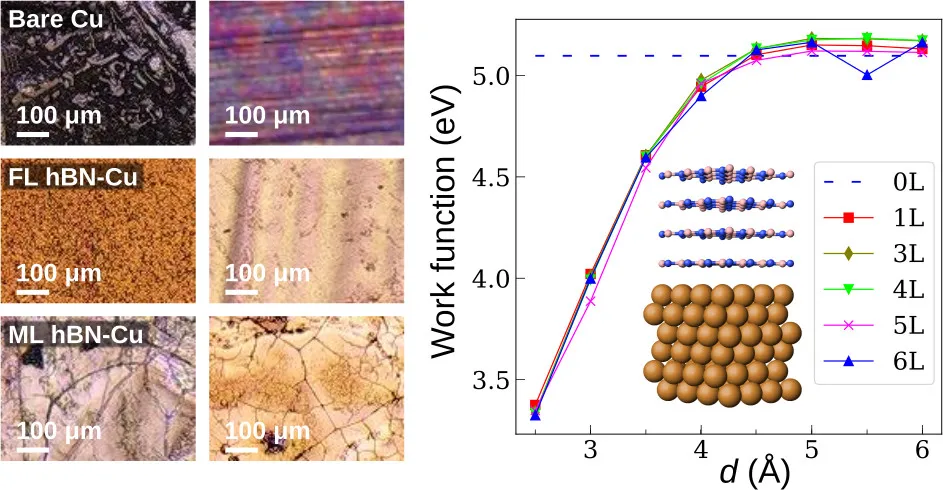

1）盡管單層hBN可以在生物和非生物環(huán)境中充分保護(hù)底層金屬，但在不影響機(jī)械強(qiáng)度和鈍化特性的情況下，合理設(shè)計和合成多層hBN涂層要容易得多。研究人員合成了少量層（FL-hBN）和多層hBN(ML-hBN)，研究了層數(shù)對防腐性能的影響。首先，通過顯微鏡和光譜技術(shù)對CVD生長的涂層進(jìn)行了表征。然后，利用電化學(xué)方法對腐蝕速率進(jìn)行了量化，并闡明了腐蝕行為背后的機(jī)理。
2）研究發(fā)現(xiàn)，F(xiàn)L-hBN和ML-hBN涂層在非生物（侵蝕性的硫酸和硫化物）和生物環(huán)境中都具有極好的控制硫腐蝕的能力。有趣的是，F(xiàn)L-hBN與ML-hBN相比，在D. alaskensis cells（一種遺傳上易馴化的硫酸鹽還原菌株）存在的情況下，對生物來源的硫化物攻擊提供了更好的抵抗力。
3）盡管hBN涂層中較高的層數(shù)有望增強(qiáng)阻隔性能，但研究人員揭示了ML-hBN涂層的異常行為，即由于具有更強(qiáng)的上調(diào)編碼細(xì)胞附著和生物膜生長的關(guān)鍵基因的能力，進(jìn)而導(dǎo)致更高的生物硫化物侵蝕性。
4）研究人員還研究了缺陷和晶界對hBN涂層性能的影響。
二維材料學(xué)術(shù)QQ群：1049353403
Govind Chilkoor, et al, Hexagonal Boron Nitride for Sulfur Corrosion Inhibition, ACS Nano, 2020
DOI: 10.1021/acsnano.0c03625
https://dx.doi.org/10.1021/acsnano.0c03625
11. Nano Letters：利用空穴傳輸層實現(xiàn)硅納米線的半導(dǎo)體轉(zhuǎn)變
具有n型和/或p型的半導(dǎo)體是構(gòu)成整個電子工業(yè)的半導(dǎo)體器件的基礎(chǔ)。傳統(tǒng)的控制半導(dǎo)體類型，即n型(電子遷移率)和p型(空穴遷移率)的策略是通過在本征半導(dǎo)體中摻雜含有不同價電子的異質(zhì)元素來實現(xiàn)。當(dāng)半導(dǎo)體達(dá)到納米尺度時，這一過程會受到表面的影響或放大，對納米材料中造成了重大缺陷，同時其性質(zhì)與塊體材料有很大的不同，但直接調(diào)節(jié)半導(dǎo)體類型的報道還很少見。實現(xiàn)這一過程的一種有效策略是基于表面電荷轉(zhuǎn)移摻雜(SCTD)，其以原子/分子終止表面，以在表面產(chǎn)生傳輸層。因此，不僅能夠調(diào)節(jié)摻雜輪廓，而且能夠調(diào)節(jié)表面電位和能帶彎曲。

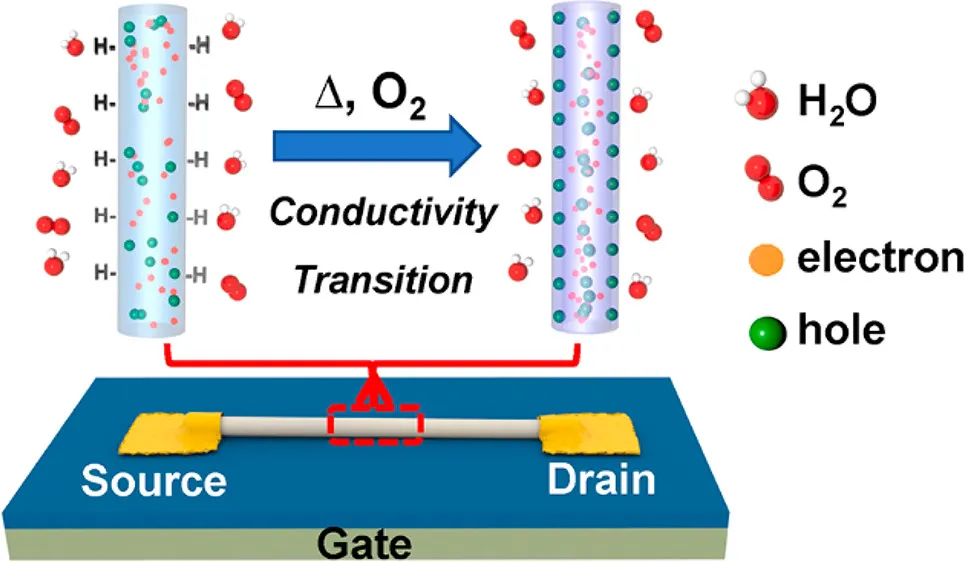

近日，以色列本·古里安大學(xué)Muhammad Y. Bashouti報道了通過使用基于電化學(xué)反應(yīng)的非平衡位置在表面產(chǎn)生空穴傳輸層來增強(qiáng)表面電荷轉(zhuǎn)移的影響。成功地將硅納米線（SiNWs）器件的半導(dǎo)性從n型轉(zhuǎn)變?yōu)閜型。并對其機(jī)理進(jìn)行了深入的理論和實驗研究。
本文要點：
1）研究人員通過在低溫(低于400 °C)下施加不同的退火脈沖來保留表面的氫鍵。在每個退火脈沖后，基于XPS、開爾文探針測量和基于單個Si NW的場效應(yīng)管測量電導(dǎo)率來表征表面。
2）第一性原理計算結(jié)果表明，氧化初期表面存在Si?O?Si、Si?H和(Si?OH)+表面官能化，陷阱充放電過程可以解釋I?V曲線中觀察到的磁滯回線。
研究結(jié)果量化了納米區(qū)域中表面化學(xué)動力學(xué)對納米材料電子特性的重要作用，并闡明了將基于納米半導(dǎo)體的器件集成到納米技術(shù)研究和工業(yè)中對表面特性的影響。
光電器件學(xué)術(shù)QQ群：474948391
Awad Shalabny, et al, Semiconductivity Transition in Silicon Nanowires by Hole Transport Layer, Nano Letters, 2020
DOI: 10.1021/acs.nanolett.0c03543
https://dx.doi.org/10.1021/acs.nanolett.0c03543
12. Nano Letters：二維材料中的自發(fā)有序二維皺紋圖案

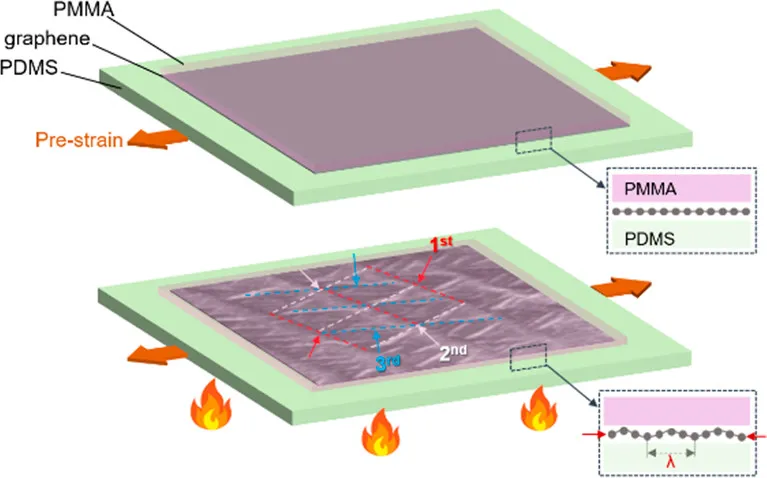

獲得二維有序的表面皺紋圖案不僅對原子厚的2D材料，而且對于所有的軟表面來說都充滿挑戰(zhàn)性。通常情況下，各向同性表面上的無序2D褶皺圖案可以通過雙向應(yīng)變來展現(xiàn)。近日，香港城市大學(xué)Thuc Hue Ly，香港理工大學(xué)Jiong Zhao報道了通過熱應(yīng)變和垂直空間約束控制的順序褶皺來產(chǎn)生具有一維和二維有序褶皺圖案的2D材料。
本文要點：
1）所獲得的2D材料中的各種層狀圖案具有高度周期性，并且遵循六方晶體對稱性。更有趣的是，這些圖案在從下表面剝離后可以保持在懸浮的單層中，顯示出巨大的應(yīng)用潛力。
2）與傳統(tǒng)的光刻方法相比，新策略可以簡化2D層狀材料上的圖案化過程，降低損壞的風(fēng)險，并且可以支持許多需要納米級有序表面紋理的工程應(yīng)用。
二維材料學(xué)術(shù)QQ群：1049353403
Quoc Huy Thi, et al, Spontaneously Ordered Hierarchical Two-Dimensional Wrinkle Patterns in Two-Dimensional Materials, Nano, Letters, 2020
DOI: 10.1021/acs.nanolett.0c03819
https://dx.doi.org/10.1021/acs.nanolett.0c03819
