二維共價有機框架化合物（2D COF）泛指一類由有機小分子單元通過局限于二維平面的共價鍵連接延伸而構成的晶體框架材料。確切而論，文章中常常提到的2D COF并非二維，而是通過非共價相互作用（范德華力，分子偶極，氫鍵）堆疊而成的層狀塊體材料。
那么，為了得到名副其實的2D COF，我們可否像剝離石墨（graphite）得到石墨烯(graphene)那樣，把層狀共價有機框架（Layered COF）變成 “共價有機框架烯”（COFene）呢？
剝離很難
通常情況下，降低塊體二維材料的厚度，伴隨著新的物理化學性質的展現，這樣一來COFene (COF單層) 材料的探索首先受限于如何達到精準有效的制備剝離。打破層與層之間的相互作用力，剝離得到的分子層厚度（molecularly thin）COFene作為一類新型的有機系二維材料豐富了二維材料的大家族。
然而，COF迥異于傳統二維材料（石墨烯，二維過渡金屬硫化物等）的晶體結構，讓機械剝離COFene多數無功而返。
在傳統二維材料中，二維平面通過緊密相鄰的“強壯有力”共價鍵原子連接而成，像是石墨中的共軛緊密稠環，致使其層內相互作用遠遠超過層間，從而簡易了二維材料的機械剝離。
但是在層狀COF偌大的晶胞中，原子的填充極其稀疏，在二維平面內留下了大面積的真空區域，模糊了層內與層間相互作用力的大小關系。在機械力下，孱弱稀疏的共價鍵讓層狀COF的切割晶面通常極不明確，超聲層狀COF往往得到的是納米顆粒、纖維等等，少數情況下得到的層狀形貌也往往厚度不均。
此外，機械剝離往往會導致COF晶型喪失。
外力介入

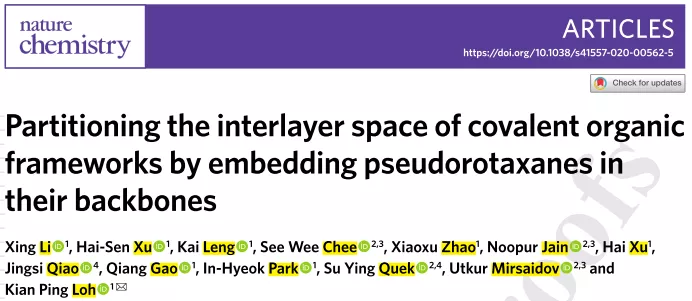

為了實現薄層COF精準層數的可控剝離，新加坡國立大學Loh Kian Ping（羅健平）課題組在Nature Chemistry上發表了題為“Partitioning the interlayer space of covalent organic frameworks by embedding pseudorotaxanes in their backbones”的研究論文，作者李興博士等人報道了一種通過引入偽輪烷筑體實現層狀COF精準剝離的策略。
第一作者：Li Xing (李興)
通訊作者：Loh Kian Ping (羅健平)
第一單位：National University of Singapore （新加坡國立大學）
研究亮點：
1. 提出了利用機械互鎖結構分子筑體，層數可控剝離層狀COF的策略。
2. 通過引入大環筑體，設計合成了一類新型雙疊層2D COF。
3. 通過引入偽輪烷筑體，利用超分子作用實現了單層與雙層COF的精準剝離。
4. 首次在單層COF正反面中引入非對稱官能團，為合成Janus COF單層奠定了基礎。
首先，作者認為在COF骨架中引入大位阻的離子集團，可以通過空間位阻、靜電排斥等作用，來減弱層狀COF的層間相互作用力，引起COF的亂層堆疊，從而促進COF的剝離。
其次，共價鍵、機械鍵可以用來耦合不同層數的COFene，進而在機械力下控制不同層數的剝離。
作者們認為機械互鎖結構分子（MIMA）可以同時滿足以上兩種需求。在巧妙地設計下，本文提出了一種通過引入MIMA筑體來實現層數可控的COF剝離策略（圖一）。

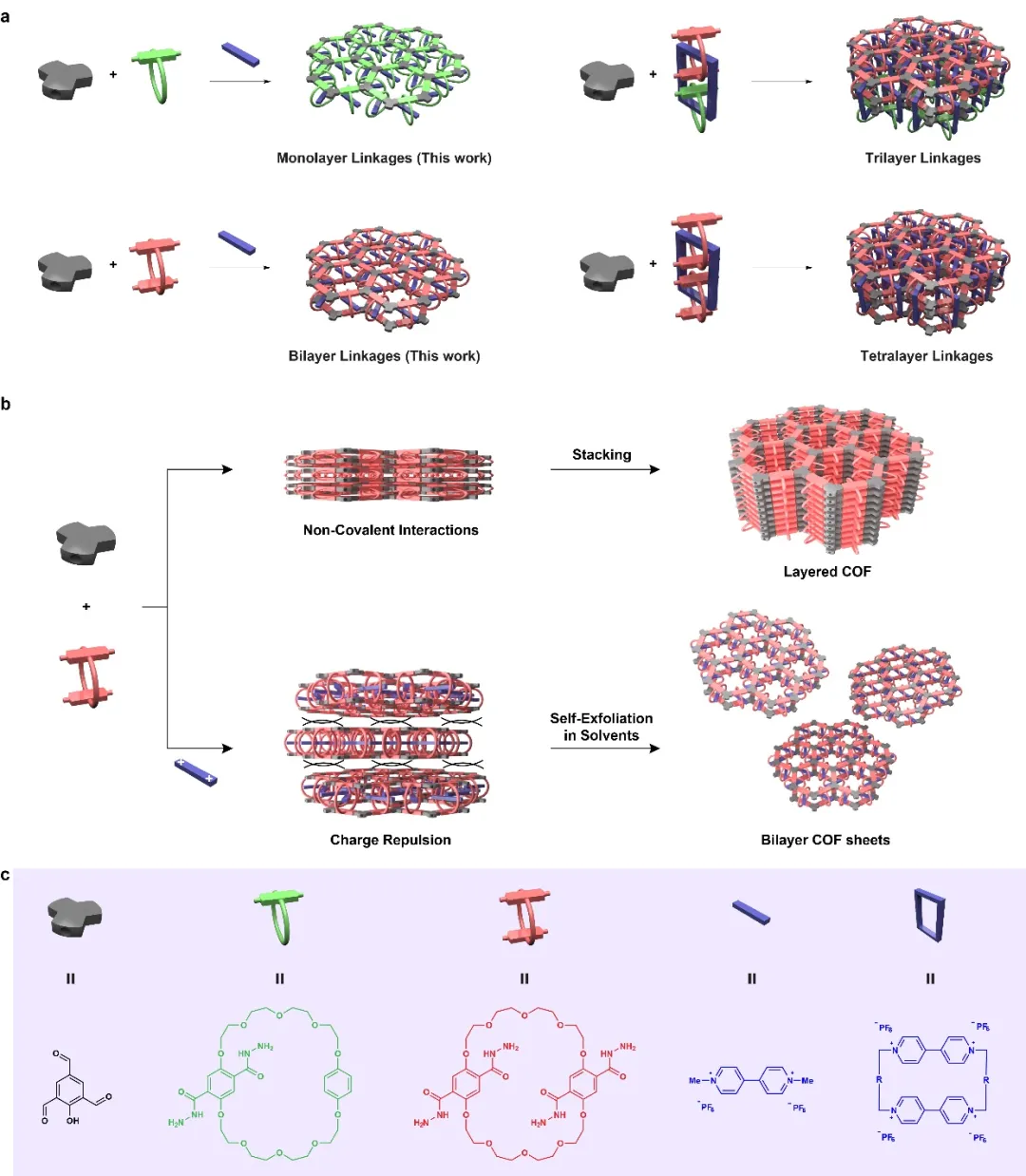

圖1. 層數可控的COF剝離策略。
從假設到求證
如此復雜的MIMA結構，怎樣才能引入COF中并保持其晶型呢？
為了解決這個問題，作者巧妙地設計了兩種含有冠醚大環的COF筑體, 名為CyHz1和CyHz0。CyHz1是由雙（對亞苯基）-34冠-10-醚和4個酰肼基團組成的4齒筑體，而CyHz0則是由相同冠醚但同層2個酰肼基團組成的兩齒筑體。
這樣的設計可以允許冠醚中的亞苯基進行π-π堆積，同時酰肼與側鏈多醚的氫鍵可以將筑體平面化，從而保證了2D COF晶體合成的先決條件。通過和三齒醛的縮合反應，CyHz1和CyHz0分別可以借由[4+3]與[2+3]的組合形成二維酰腙COF。
通過兩齒筑體形成的COF, 一個晶胞中有兩層亞苯基基團但只有一層有酰腙連接鍵，形成一種上下兩面非對稱結構；通過4齒筑體形成的COF，每?jī)蓪佣加啥S平面外的側鏈多醚通過共價鍵相連，形成雙疊層結構。
在沒有引入紫精分子的條件下，作者先通過以上設計合成了兩種層狀準二維COF：MCOF-1和MCOF-0。粉晶X-射線衍射（PXRD）和透射電子顯微鏡（TEM）等研究表明了層狀COF中上佳的晶型。該篇作者先前的一篇研究指出，側鏈有烴氧基取代的層狀酰腙COF，由于分子偶極作用會采取反平行堆積。同理，MCOF-1也應為反平行堆積。
首先，作者比對了實驗與模擬的PXRD數據，反平行堆積構型和實驗值最為接近。其次，小分子模型化合物的單晶結構也支持了MCOF-1應為反平行堆積。最后，DFT理論模擬計算指出反平行結構擁有最低的總能。
此外，作者也考慮了冠醚大環錯層出現，形成“階梯”結構的可能性。
其一，錯層結構會嚴重破壞反平行堆積的結構對稱性，進而破壞反平行堆積，與分子偶極作用相悖，所以減弱了錯層的可能性；
其二，錯層“階梯”結構會導致每層COF都由共價鍵相連，導致其密不可分，然而超聲剝離MCOF-1依然會得到少數的二維薄層，反證了錯層的極小可能性。MCOF-0由于非對稱結構的設計，致使其堆疊方式具有更多的可能性。通過減少一層酰腙連接鍵的方式，層間分子偶極作用可被有效減弱，為促進COF剝離打下基礎。

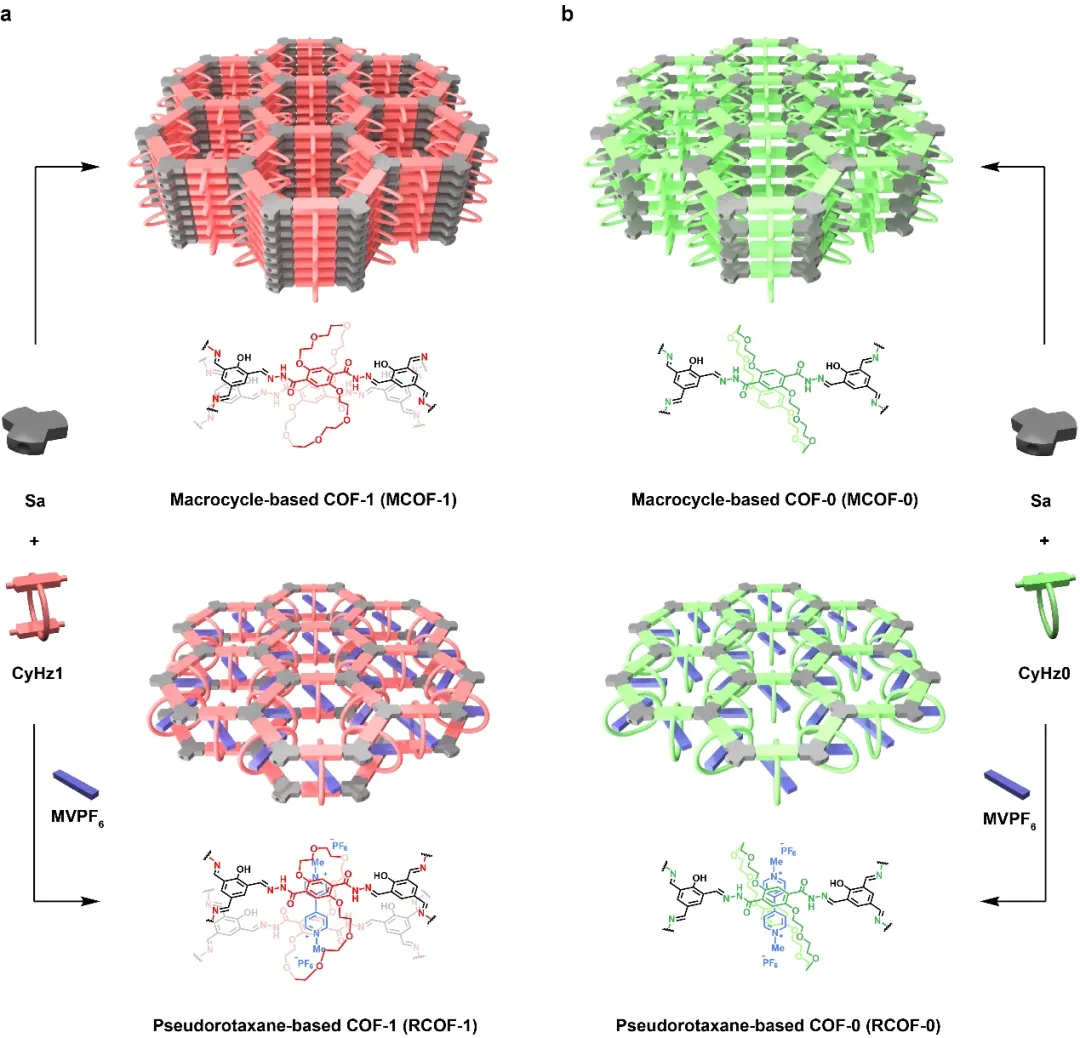

圖二. 大環和偽輪烷COF的合成
隨后，作者在引入紫精分子的條件下，嘗試了COF了的合成。
固態核磁共振，傅里葉變換紅外，紫外可見光吸收，熒光等研究表明，紫精分子有效地在COF中與冠醚大環形成了配合物。和MCOF相比，配位紫精分子的RCOF-1和RCOF-0獲得了極佳的溶液分散性，在輕輕搖晃或是幾秒鐘的超聲下，RCOF粉末便可在一系列常見有機溶劑甚至水中均勻分散，并展現出明顯的丁達爾效應。這是因?yàn)樽暇肿拥牟迦耄T導了電荷轉移，大大減弱了層間的分子偶極作用，同時空間位阻與靜電排斥減弱了層間的π-π堆積，從而促進了COF的剝離。
把分散的RCOF膠體滴加到二氧化硅基底上，即可觀測到剝離的COFene薄層。選區電子衍射（SAED）和同步輻射掠角入射X射線衍射（GIXRD）等研究表明了剝離COFene保持了原層狀COF的二維晶型。
有趣的是，原子力顯微鏡（AFM）驗證了引入偽輪烷筑體來達成COF層數可控剝離的設想。由于RCOF-0非對稱曲折的表面結構，在對稱性上消除了分子偶極作用，最大限度地減弱了層間相互作用，剝離樣品展現出大面積的單層晶胞厚度。而RCOF-1中，每層晶胞之間依然存在著反平行堆積的分子偶極作用，致使剝離樣品展現雙層晶胞厚度。

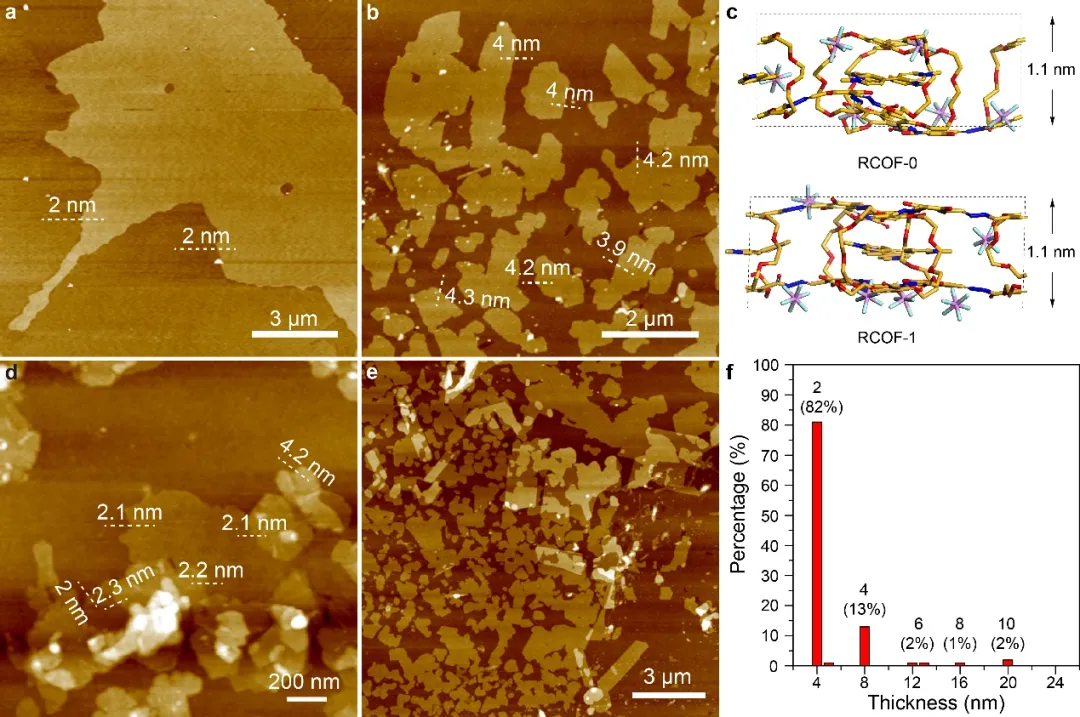

圖三. COF單層與雙層的AFM研究。
結語
此工作提出了COF層數厚度可控剝離的新策略。通過引入帶有電荷機械互鎖結構，不同層數的大面積COF可以被精確可控的分割。此外，該工作成功的結合了COF和分子機器兩個領域，為開發新型有機系二維材料分子機器打下了基礎。
參考文獻：
Li, X., Xu, H.-S., Leng, K. et al. Partitioning the interlayer space of covalent organic frameworks by embedding pseudorotaxanes in their backbones. Nat. Chem. 2020.
DOI: 10.1038/s41557-020-00562-5.
https://www.nature.com/articles/s41557-020-00562-5
