想想你最喜歡的T恤，你已經穿了上百次，洗了很多遍，多到你自己都記不得了，而且還經歷過食物飲料弄臟過，被你不斷拉伸過，甚至還有可能靠在爐子上烤焦過。作為一件普普通通的衣服，它表示太難了！
換位思考，如果想要未來智能織物能走進千萬家，那就需要制造智能織物的材料能扛得住我們對它們的上述的蹂躪。
目前，基于軟材料的傳感器技術在設備設計方面具有廣闊的前景，可提供高度的機械順應性，并在各種領域提供功能，例如軟操縱、可植入或皮膚安裝的電子設備和可穿戴機器人。許多已報告的軟應變傳感器機制都集中于實現較大的應變（例如，> 100％），而相對較少的集中于小應變（例如，<5％）的高靈敏度（即應變計）。
但是，由于阻抗不匹配、低應變敏感性以及將不可伸長的聚合物薄膜基設備集成到高度變形的機器中的挑戰，這些應變儀很少用于柔性系統中。此外，為了促進支持傳感器的軟技術的成熟和廣泛部署，還需要許多傳感器屬性，包括線性應變響應、應變靈敏度、應變循環能力等等。
那么，擺在面前的問題是：設備能否兼具高機械彈性和傳感器高靈敏性？
成果簡介
鑒于此，美國哈佛大學 Robert J. Wood，Oluwaseun A. Araromi等人提出了一種基于各向異性電阻結構（SCARS）中應變介導的接觸的高靈敏應變檢測的通用轉導機械裝置，開發出一種超靈敏、高度彈性的應變傳感器，可以嵌入紡織品和軟機器人系統中。成果發表在Nature雜志上。
整體設計思路
整體思路也很簡單，主要是利用了中學物理的基本公式：材料的電阻大小與材料的長度成正比，而與其截面積成反比。具體而言，它主要是依賴于由可拉伸薄膜包裹的堅硬、微結構、各向異性導電彎管之間歐姆接觸的變化。
詳細點來講就是，先將線路曲折，并使曲折相鄰的線路接觸，這就使得兩端電路長度變小，電阻相應減小。然后兩端拉伸時候，曲折線路相鄰的接觸就被慢慢拉開，這導致兩端的電阻增加，直到飽和為止，而飽和時的曲折跡線之間的接觸面積達到零。所以，即使應變很小，也會發生此過程，這是傳感器具有高靈敏度的關鍵。

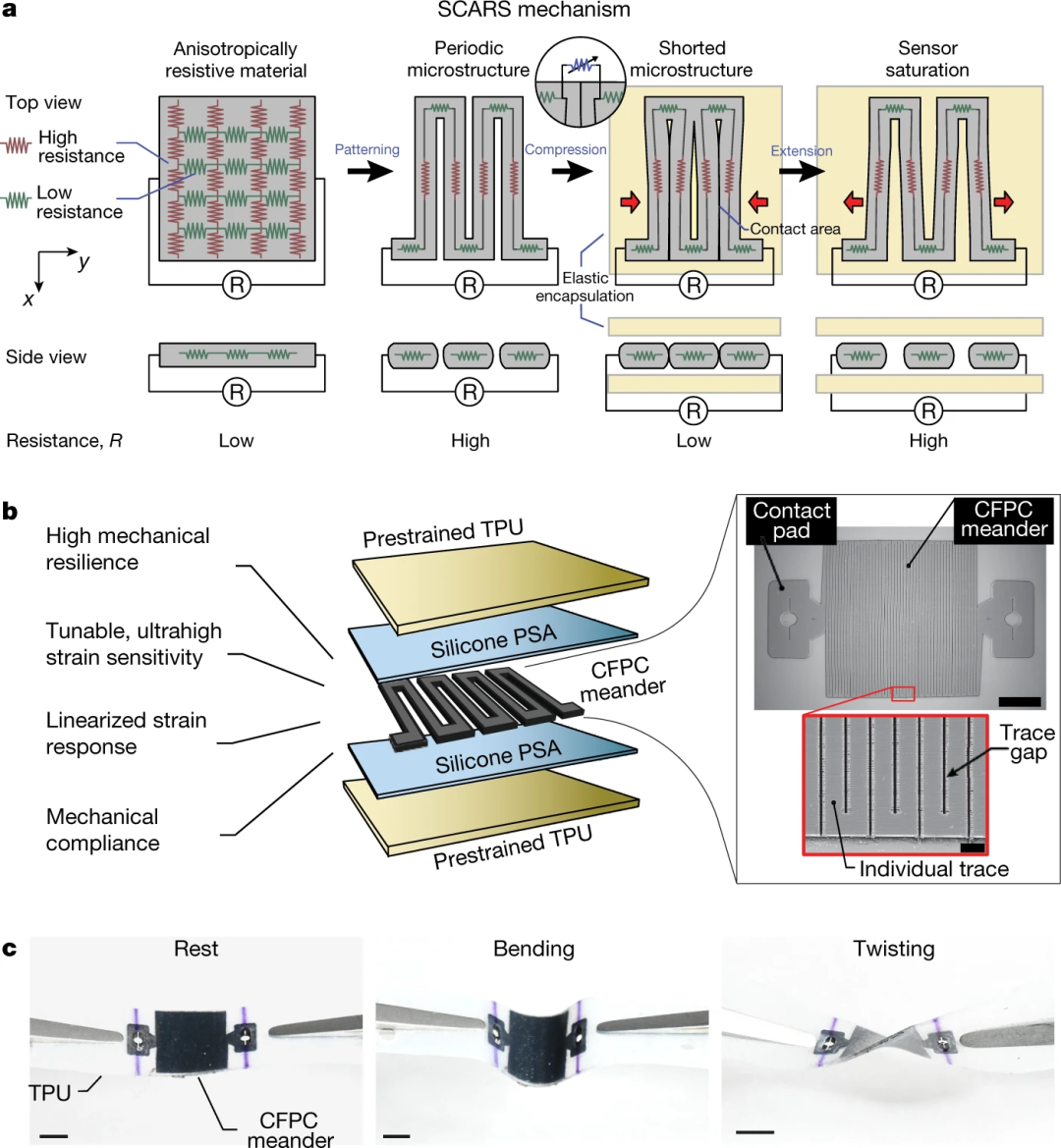

圖|SCARS傳感器概述
無需特殊技術制造
與目前依靠硅或金納米線等奇異材料的高靈敏度可拉伸傳感器不同，該傳感器不需要特殊的制造技術，甚至不需要潔凈室。而且，SCARS機械裝置與任何大塊的柔性導電材料都兼容，并能夠使用微加工的高強度導體生產具有超高應變敏感性的傳感器。
該機械裝置具有很高的靈敏度，應變靈敏度因數大于85,000。此外，該傳感機制還表現出高度的線性度，以及對彎曲和扭曲變形的不敏感性，這些特征對于軟機器的應用至關重要。
汽車碾壓都不是事兒
該傳感器有多強？研究人員展示了SCARS傳感器能夠承受1,000個應變循環的能力，他們搬來了手術刀、錘子、洗衣機、以及汽車，一一對其進行試驗，最后結果表示高傳感器還是很能扛打，所有這些對于可穿戴軟系統都很重要。

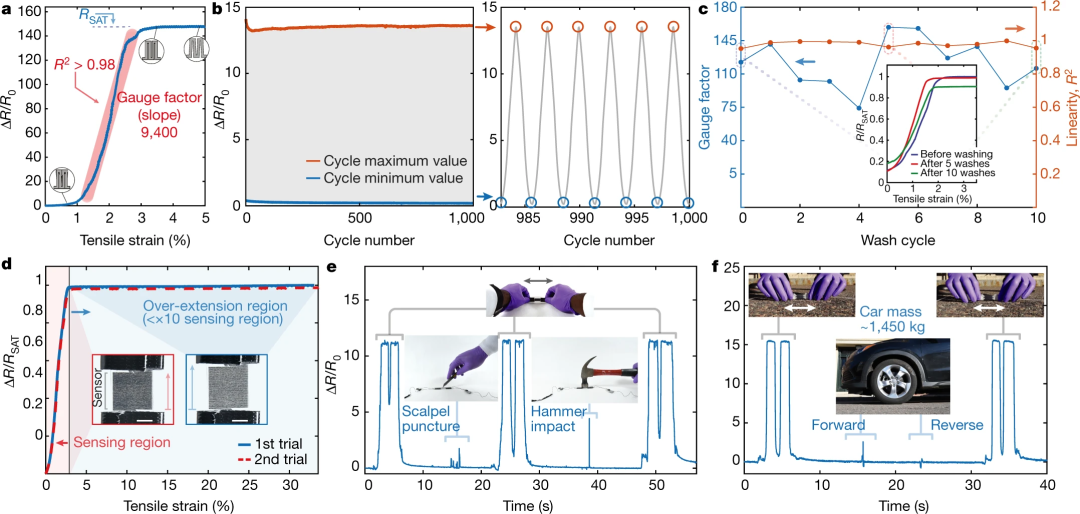

圖|展示傳感器的靈敏度和堅固性
高靈敏識別手勢
為了證明其靈敏度，研究人員將傳感器嵌入到織物臂套中，并要求參與者用不同的手勢進行動作，包括拳頭、手掌張開和捏捏動作。傳感器通過織物檢測到受試者前臂肌肉的細微變化，并且機器學習算法能夠成功地對這些手勢進行分類，分類準確率達88.29％。
圖|演示用于手部動作檢測的基于紡織品的集成傳感器的袖套
小結：
該袖套系統是首個非手套、全紡織設備，可顯示離散和連續的手部運動跟蹤以及定性的力施加跟蹤。盡管只經過初步探索，該袖套設備還是在一個逼真的服裝樣系統中彰顯了SCARS傳感器的功效，能夠檢測出高柔順性紡織品中的細微變形。因此，袖套演示傳達了SCARS傳感器技術的廣泛適用性，并勾勒了通往未來基于服裝的生物力學反饋系統、用戶界面和其他軟設備的有希望的途徑。
智能衣服，正向生活化進發！
參考文獻：

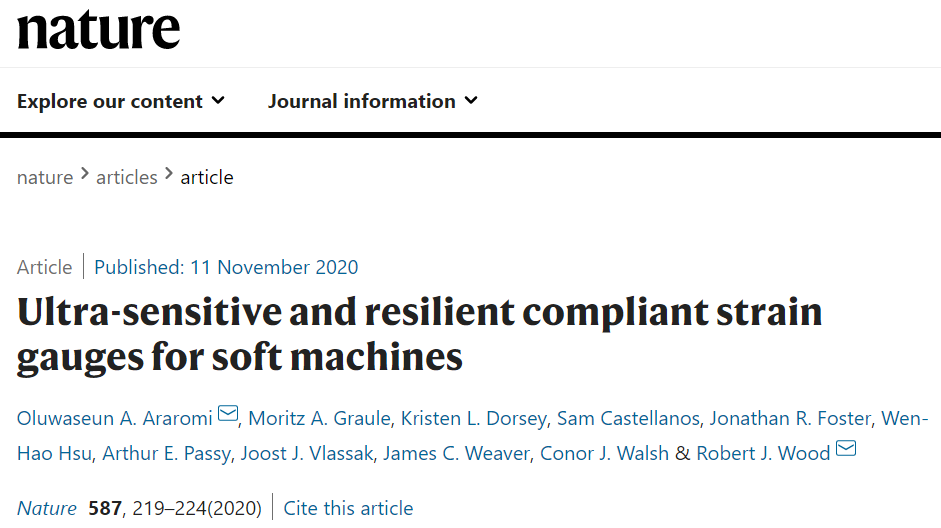

Araromi, O.A., et al. Ultra-sensitive and resilient compliant strain gauges for soft machines. Nature 587, 219–224 (2020).
https://doi.org/10.1038/s41586-020-2892-6
