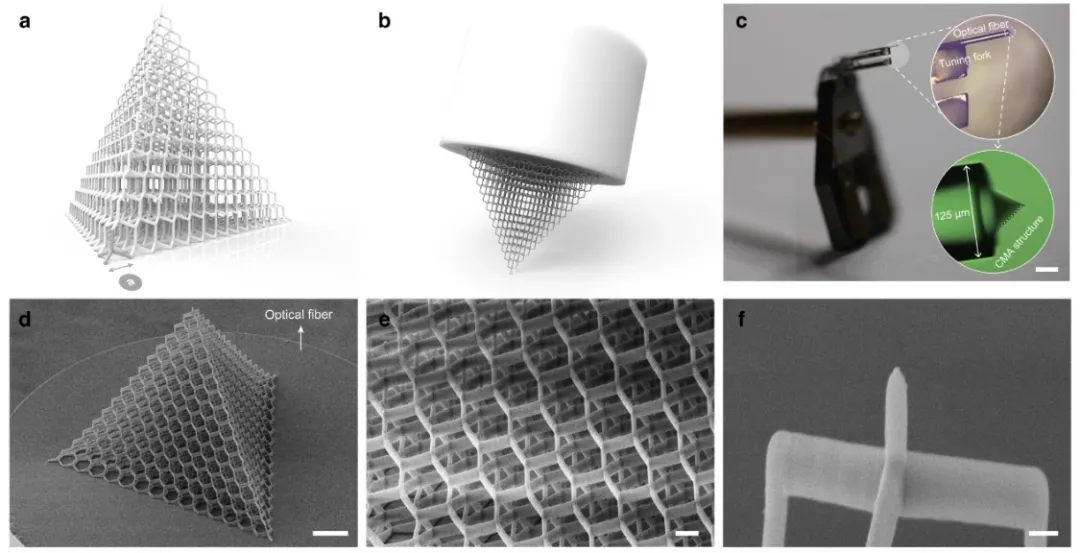

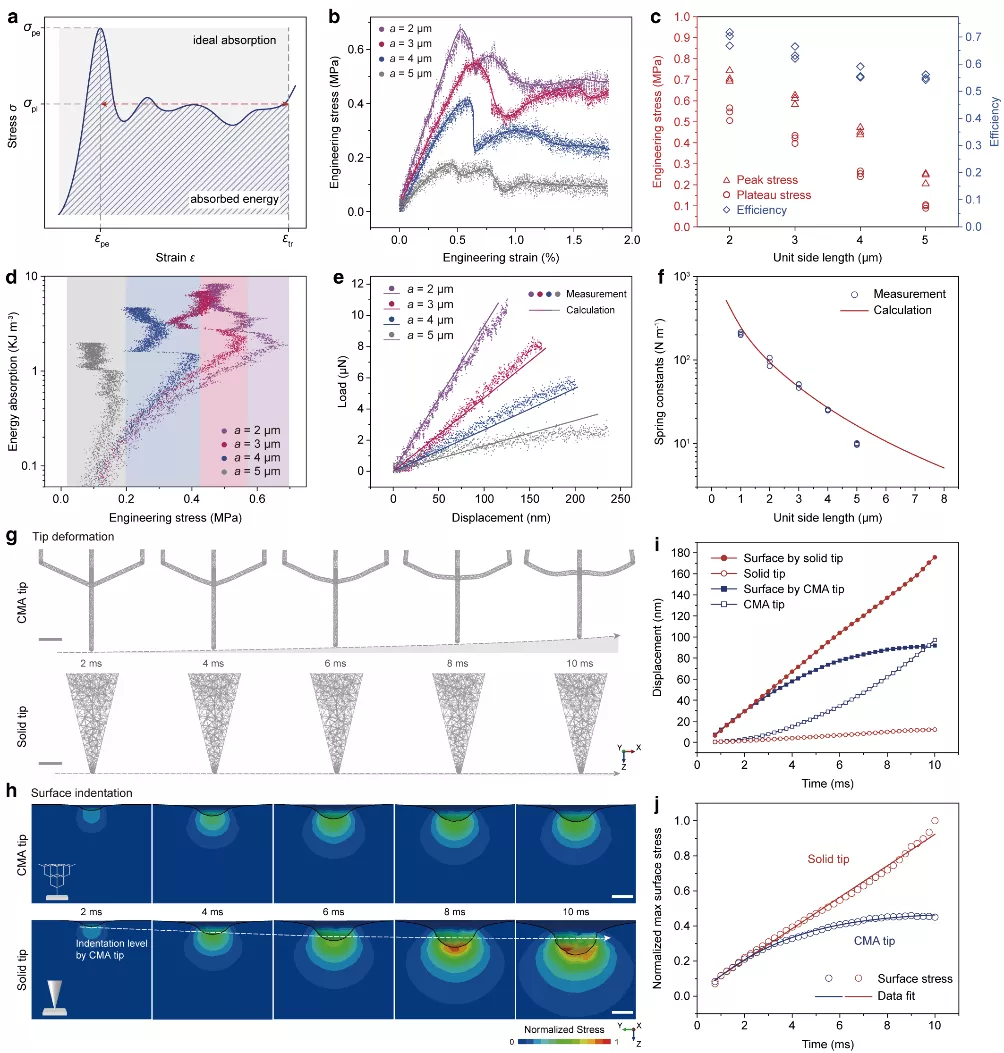

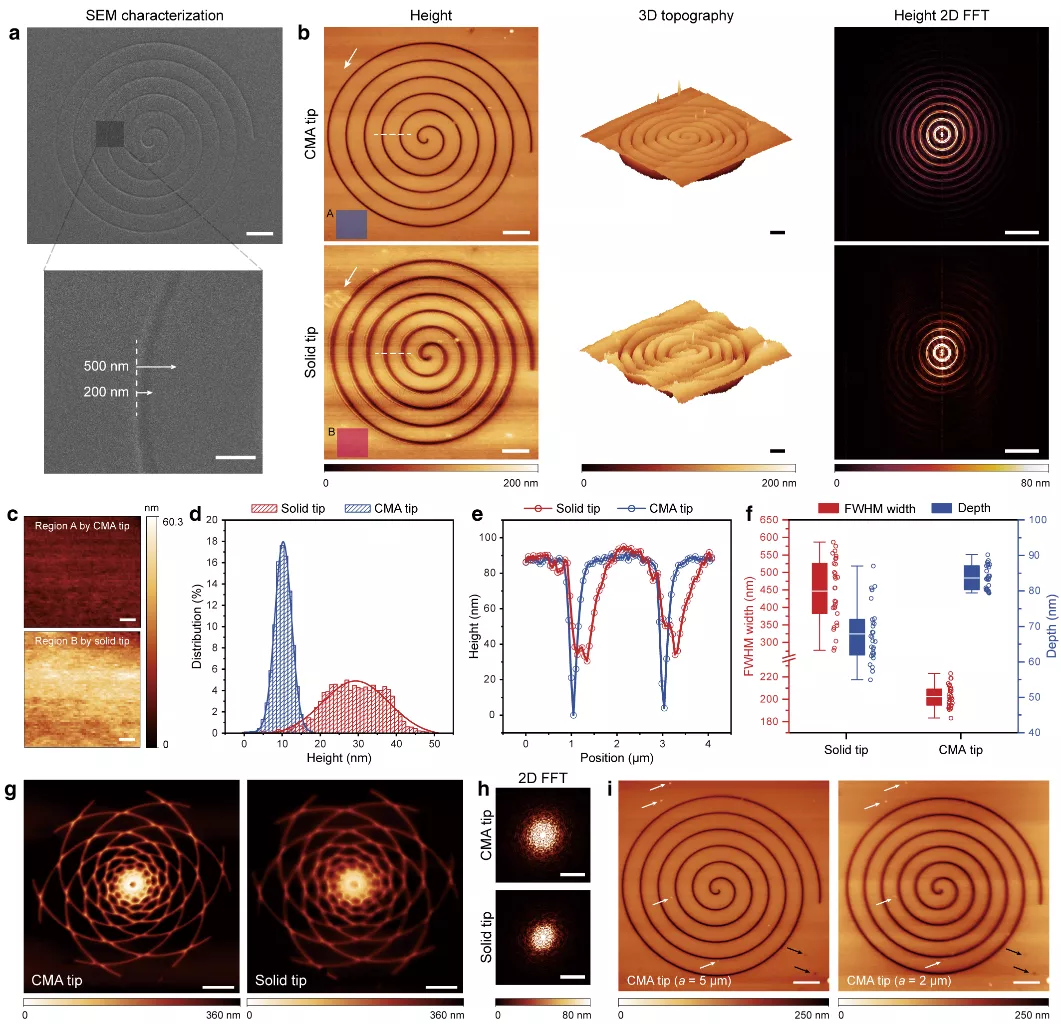

藉由探頭與樣品交互作用，以用于探索待測物微納米表面形貌的重要工具，探針掃描成像技術被加以廣泛的實驗和理論研究。然而，掃描探針受限于傳統加工工藝，在組成材料和幾何構造等方面在過去幾十年中沒有顯著的研究進展，這限制了基于力傳感反饋的測量性能。特別地，在輕敲模式下，掃描頭和樣品之間的敲擊接觸必然產生機械相互作用。如何減少甚至避免因此帶來的柔軟樣品表面的形變,以實現對原始表面的精確成像一直是一個重要議題。在剪切成像的模式下，探針的運動包括縱向進針-退針和橫向的微剪切運動，此時難以配置傳統的光杠桿反饋調節接觸狀態，且難以應用改變懸臂梁尺寸調節硬度系數改變縱向運動狀態。因此，該成像模式下對于減弱探針-樣品的機械作用沒有比較好的解決方案。近日，東南大學生物科學與醫學工程學院、生物電子學國家重點實驗室顧忠澤教授，趙祥偉教授（通訊作者）等人報道了一種新的掃描探針設計和加工方案，旨在利用探針自身機械特性來減少探針-樣品的過度機械作用。在該工作中，研究人員借鑒生物組織的多孔構造在能量吸收，傳導，緩釋的有效作用，提出了低密度的微結構可控機械材料（Materials with Controlled Microstructural Architecture, MCMA），作為探針本體的構筑設計，并且通過先進的微納米的增材制造技術進行激光直寫制備。在每一次進針撞擊基底過程中，探針自身作為可壓縮的介質，通過自身形變存儲部分運動動能，加速系統能量衰減耗散，促使探針快速減速至穩定接觸狀態，防止基底表面的過度的作用力及不期望的形變。該工作采用了動態和準靜態加載的兩種仿真條件對材料機械特性和撞擊響應進行計算評估，并且通過多組對比實驗反復測試了包括硅、PDMS、和生物樣本在內的三種微圖案樣本，驗證了微結構探針的在成像優化上的準確性和有效性。該工作不僅給多孔材料在能量吸收特性上開辟了一個嶄新的應用方向，對原子力探針成像優化做出了積極貢獻，更重要地，為三維激光直寫技術所賦予的自由構型方法及其所衍生的可控特性設計提供了全新的靈感和思路。要點1：微結構探針設計及制備圖1. （a-b）微結構探針設計。（b-f）微結構探針制備，尖端曲率半徑47 nm。要點2：微結構材料機械特性圖2.（a-d）微結構能量吸收特性表征。（e-j）基于動態/靜態加載條件下的機械作用過程仿真計算要點3：微結構探針與實體探針對PDMS圖案的掃描成像對比圖3.（a）原始掃描圖案電鏡表征。（b-h）微結構探針與實體探針對PDMS圖案成像效果對比。定量參數包括表面粗糙度，測量的高度和寬度。（i）不同規格的微結構探針成像對比。綜上所述，作者提出了一種基于層次堆疊單元的低密度三維微結構用于掃描探針構造。其中，利用微結構能量吸收緩沖特性，促使探針能夠作為有效的抗沖擊部件，減輕從針尖到樣品表面的整體機械沖擊強度，從而提升掃描過程中的成像效果。微結構緩沖材料與掃描成像系統的創新集成為尖端控制成像方案開辟了另一條道路，有力促進了基于三維激光直寫制備的多功能掃描探針成像系統的發展。Sun, L., Gu, H., Liu, X. et al. 3D-printed cellular tips for tuning fork atomic force microscopy in shear mode. Nat Commun 11, 5732 (2020).DOI: 10.1038/s41467-020-19536-9https://doi.org/10.1038/s41467-020-19536-9
