能源和環保，是當今時代揮之不去的話題。
衣食住行，沒有哪一樣，都是無法度日的。無論是手機、電腦、空調，還是汽車、飛機、照明，甚至是比特幣挖礦，都在不停地消耗日趨減少的化石能源，并為環境帶來一些負擔。如何更高效地使用可再生能源，是科學家孜孜不倦的追求。
紡織品是人類最早的發明之一，既可以抵御寒冷，又可以保持美觀。現在，全球變暖的緊迫威脅對創新紡織品提出了更高的要求，未來，我們的紡衣服甚至可以隨外部溫度環境變化而自己降溫。2020年11月13日，杜克大學徐伯均, 李秀強等人在Science發表述評，詳細闡述了與“衣”有關的光子輻射制冷智能織物的原理、進展和未來基于與挑戰。
最近，他們又在與“住”有關的建筑節能方面，取得了新的突破！
建筑節能的重要性
目前，建筑能耗大約占全球能耗總量的30％以上，占全球溫室氣體排放量的~20％。而在建筑能耗中，有將近一半的能量用于建筑的供熱和制冷。因此，建筑領域的節能減排是全球節能工作的重點。
據預測，在2010年至2050年期間，由于氣候變化和人口增長，建筑物的供熱和制冷能耗將分別增長79％和83％。因此，發展可再生能源用于建筑節能是重要且迫切的需求。
Heating and cooling 結合的必要性
自2014年斯坦福大學的Shanhui Fan 課題組首次提出白天輻射制冷的概念以來，輻射制冷技術得到了快速的發展，一批優秀的成果被相繼報道。但這些技術很難滿足建筑對制熱和制冷的動態需求。
事實上，大多數建筑處在晝夜或季節波動溫差較大的地區。以杜克大學所在地北卡羅來納州達勒姆市為例，5月至10月以制冷為主，其余6個月則以供暖為主。我們不難發現，器件較優的方式是可以在制熱和制冷之間自由切換。
創新性突破
有鑒于此，杜克大學徐伯均, 李秀強和懷俄明大學譚剛等人通過完成一系列的光學，機械和熱學設計，創造性的將太陽能選擇性吸收體制熱和白天輻射制冷結合 (Dual-mode)起來用于建筑節能。研究結果表明，建筑屋頂使用所設計的Dual-mode器件后，可為建筑節約~20%的供熱和制冷能耗。
第一作者：Xiuqiang Li (李秀強)
通訊作者：Po-Chun Hsu(徐伯均), Gang Tan(譚剛)
通訊單位：Duke University (杜克大學), University of Wyoming (懷俄明大學)
基本原理
通過一系列材料光學，機械和熱學設計后，Dual-mode器件可以的在Heating 和 Cooling 之間自由切換。在cooling模式下，cooling材料 (PDMS/Ag) 可以反射~97%的太陽光，并且通過輻射自身能量穿過大氣窗口（8-13 μm）進入外太空而實現自身冷卻。在heating模式下，選擇性吸收體 (Zn薄膜/Cu納米粒子) 可吸收~93% 的太陽能，并可有效抑制自身長波紅外輻射，從而獲得高效的制熱效率。Dual-mode器件主要由一對旋轉滾輪來roll-to-roll的轉換制熱和熱冷薄膜，來適應外界氣候的變化。
在本實驗中，實現高效heating 和 cooling 自適應性轉換的四個關鍵點是：
1) 需要獲得性能突出的heating和cooling材料。
2）材料自身需要具有低的熱阻，才能充分利用所產生的制熱/制冷功率或溫度差。3）材料在滾動驅動過程中需要表現出高的柔韌性和耐久性。
4）需要克服柔性材料與基板(熱交換器)之間接觸熱阻與切換靈活性之間的trade off，才能同時保證高效的熱傳輸和運動的靈活性。

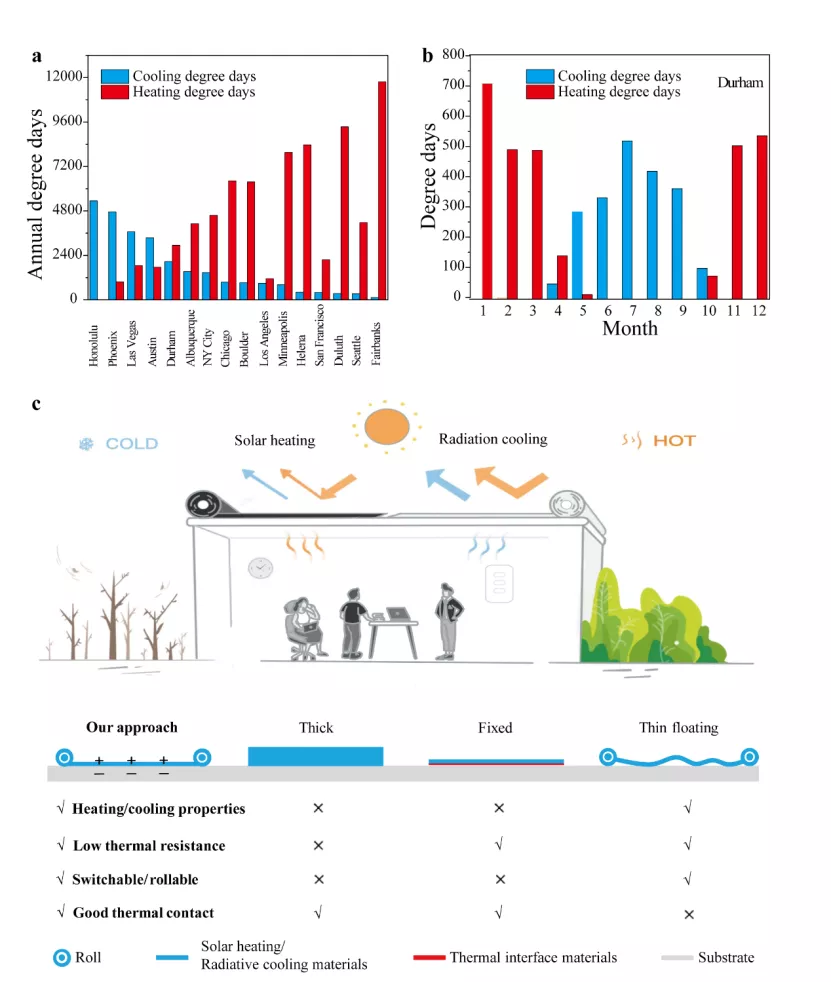

圖1. Dual-mode器件的概念。
控制接觸熱阻
為了克服柔性材料與基板(熱交換器)之間接觸熱阻與切換靈活性之間的trade off。本實驗中，我們通過可逆的施加和去除靜電來有效的調控材料與基板的接觸，結果顯示這種方式不僅可有效的解決制熱/制冷材料和基板之間的接觸熱阻問題，而且有效地保證了器件的運動靈活性。
圖2. 靜電控制的熱接觸。
材料和器件性能
經過系列優化，我們所設計的材料在Heating 模式下，可以實現93.4%太陽光能量的吸收和低至14.2%的紅外發射率。在Cooling模式下，可以實現97.3%的太陽能量的反射率和94.1%的高紅外發射率。并且，表現出優異的卷曲性能和耐久性。
室外實驗研究表明, 在太陽光平均強度大于650 W/m2的條件下，Dual-mod器件平均的制冷功率可達71.6W/m2。在heating模式下, 超過93%的太陽能可被有效利用，并實現650 W/m2的制熱功率。基于該器件，單獨heating 和cooling 的性能都處于TOP系列，綜合性能則是目前最高的。

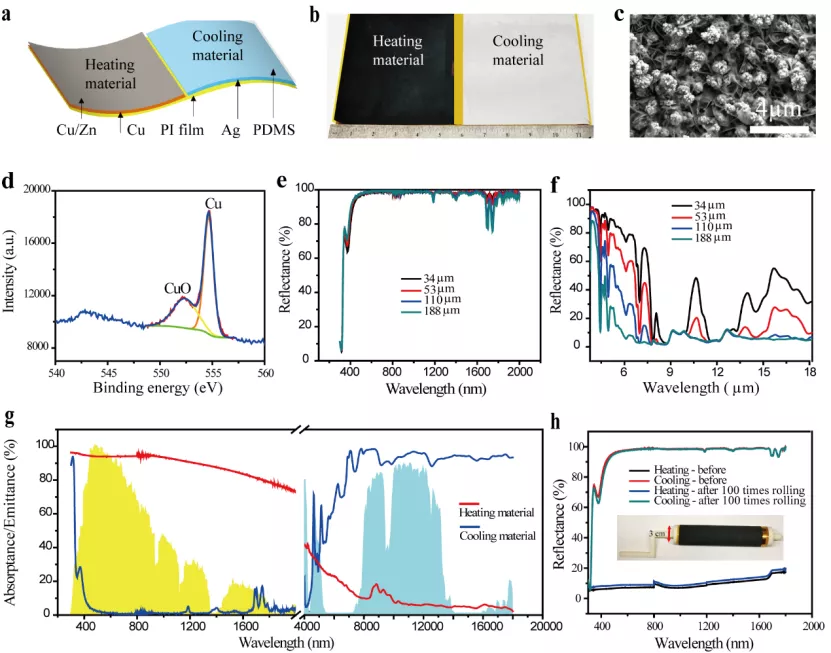

圖3. Heating和Cooling材料的光學特性。

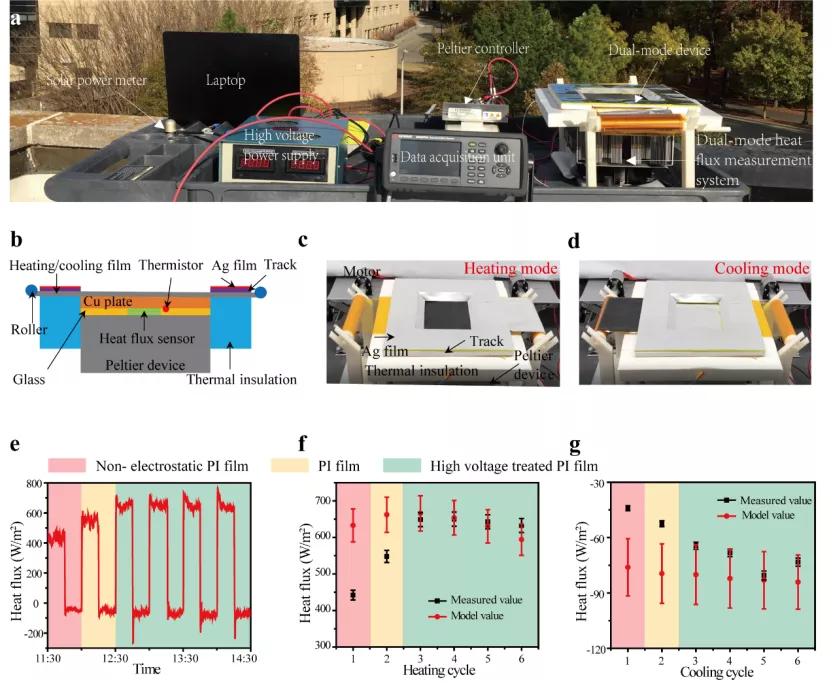

圖4. Dual-mode器件的戶外性能。
建筑節能模擬
建筑節能模擬結果顯示，所設計的器件對整個美國各個氣候區域都能有效的降低制熱和制冷的能源消耗，實現~20%的能源節約。(注: 計算過程中，所產生的Cooling, 18度以下直接用于室內制冷，18度以上用于冷卻空調冷凝端。所產生的heating直接用于室內制熱。)

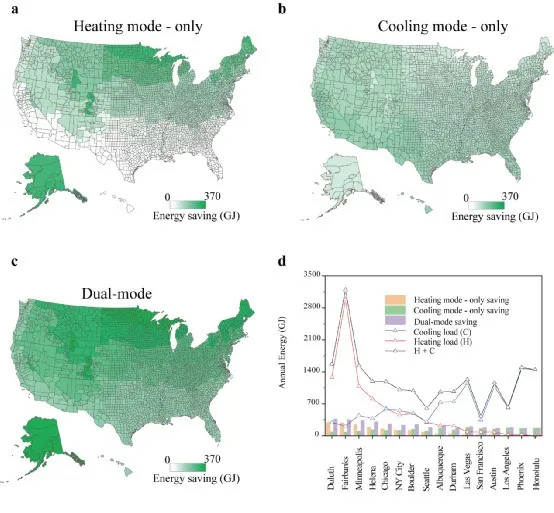

圖5. 節能效果模擬。
小結
這項工作通過實驗和計算證明了Dual-mode器件的節能效果。我們相信隨著將可再生，間歇的能源（例如太陽能和風能）納入電網，這種動態調控將變得越來越重要。
另一方面，不同地區氣候的差異，也要求我們要采用更具適應性的建筑節能方案來獲得更高的節能效率。我們也相信Dual-mode所展示出的能力能夠?yàn)閷W(xué)術界和工業界帶來巨大的價值，造福于社會。
納米人專訪
1. 建筑節能是全球能源和環保領域的重要議題，在科學原理、技術或者工程上，建筑節能領域制冷和制熱新技術目前亟待解決的核心問題是什么？
徐伯均課題組：近年來，隨著材料科學的進步，的確涌現出一些建筑節能的新技術，并且展現出較好的應用前景，如，白天輻射制冷，紅外透明織物，智能玻璃等。從學術上，揭示機理機制，追求更高的效率是合理的。同時，我們也不能忽視這歸根到底是一個前沿工學的研究課題。所以，材料、器件的耐久性和成本也是需要考慮的重要指標。
2. 本研究和現有相同研究或技術相比，最核心的優勢或創新點是什么？
徐伯均課題組：我們工作最大的優勢(創新點)就是可以動態、高效的利用太陽能選擇性吸收體和輻射制冷材料來應對外部氣候的變化對于制熱和制冷的需求。我們都知道建筑講究「冬暖夏涼」，而我們的工作正好提供了一種動態調控的解決方案，大幅增加了對可持續性冷／熱源的有效利用。
3. 該技術適合應用于哪些場景，如何安裝和使用？最有可能在哪些場景開始商業應用？
徐伯均課題組：該器件適用于晝夜或者季節有明顯溫差變化的地區。廣義來說，只要室內暖氣及空調在一年當中分別被使用，我們的器件就可以針對不同運作模式進行節能。在這些地區，可將器件直接安裝在屋頂，通過循環水系統連接室內或者空調冷凝端。最有可能優先應用在一些屋頂面積較大，樓層較低的建筑上，如(火車站，工廠廠房，等建筑上)。
4. 該技術所使用的材料和器件的成本如何？工藝是否有希望規模化制造？
徐伯均課題組：目前整個器件所使用到材料的成本都是相對低廉的，如PI 薄膜，PDMS圖層，等(Ag 層的厚度只有200-300 nm)。所采用的材料制備工藝，如蒸鍍、刮涂、電鍍等工藝都是工業產業化的工藝。
5. 該技術距離產業化還存在哪些主要障礙？
徐伯均課題組：目前，我們的器件尺寸設計只有十幾個厘米，然而產業化的需求要求我們要達到幾米，甚至幾十米。一方面我們需要對大規模，低成本的材料制備工藝進行進一步探索，另一方面我們也需要在真實的使用情況下去探索器件各方面的邊界條件。由于我們的目標是實現動態智能建筑節能，將來也需要針對各種不同的日照氣候條件、能源市場價格、住戶生活習慣等因素，做進一步的探討及優化。
參考文獻：
X. Li, B. Sun, C. Sui, A. Nandi, H. Fang, Y. Peng, G. Tan*, P.-C. Hsu*. Integration of daytime radiative cooling and solar heating for year-round energy saving in buildings. Nature Communications
DOI: 10.1038/s41467-020-19790-x
https://www.nature.com/articles/s41467-020-19790-x
