近日，Nature Catalysis上連續報道了Fe-N-C催化劑、Co-N-C催化劑用于質子交換膜燃料電池ORR催化，解析了催化劑中活性位點結構、分析了不同位點的穩定性/失活過程，闡釋了催化劑中復雜的多種活性位點結構和變化，比較了不同位點的相對活性強弱。美國太平洋西北國家實驗室Yuyan Shao、華盛頓大學（圣路易斯）Vijay Ramani、紐約州立大學布法羅分校Gang Wu等合成的Co-N-C催化劑展示了較好的催化活性和穩定性，性能實現了接近Pt/C的效果。蒙彼利埃第二大學Frédéric Jaouen等對Fe-N-C催化劑中不同活性位點的結構、性能強弱通過原位（in situ）、現場（operando）、催化反應后（end-of-test）多種方法進行解析。
1. Fe-N-C催化劑結構
第一作者：Jingkun Li
通訊作者：Frédéric Jaouen
通訊作者單位：蒙彼利埃第二大學
研究背景
雖然Fe-N-C催化劑在氧還原反應中展示了酸性聚合物燃料電池中可能替代Pt催化劑的前景，但是Fe-N-C催化劑的壽命難以令人滿意，催化劑衰減過程中的變化也沒有得到很好的理解。在Fe-N-C催化劑中存在兩種不同F(xiàn)eNx位點（S1、S2），其中S1在衰減過程中轉化為Fe2O3，S2位點在衰減過程中的轉變?nèi)詻](méi)有很好的解釋。
主要內容
有鑒于此，蒙彼利埃第二大學Frédéric Jaouen等報道了57Fe M?ssbauer波譜解析了兩種位點的ORR催化活性，發現在反應50 h后催化劑活性由S2位點提供。通過原位57Fe M?ssbauer波譜表征，在分別進行in situ, operando, end-of-test幾種模式測試后，給出了FeNx位點中的電子結構區別，發現兩種結構均為FeN4的催化活性位點，其中高自旋態S1位點、低自旋態S2位點的結構分別為FeN4C12、FeN4C10。

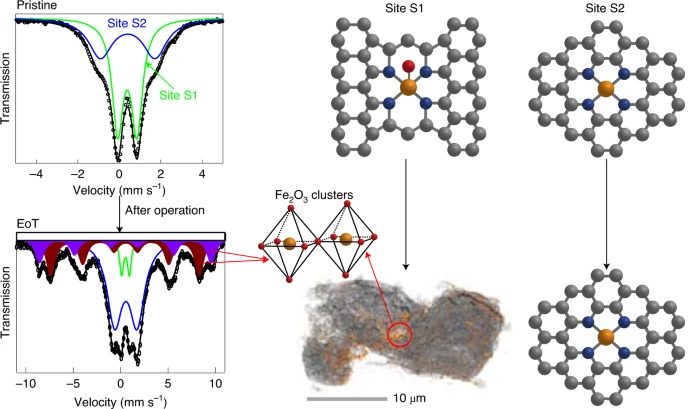

圖1. 57Fe M?ssbauer譜表征Fe-N-C催化劑結構
結構和性能
電化學測試結果顯示，S1位點在0~1 V區間變化過程中，F(xiàn)e的氧化態在III/II之間變化，S2位點在0~1 V區間內保持Fe的氧化態保持Fe(II)狀態。S1位點在PEMFC電催化過程中迅速轉變?yōu)镕e2O3，相比S2位點更加穩定，在0.5 V中工作50 h后沒有衰減。
穩定性

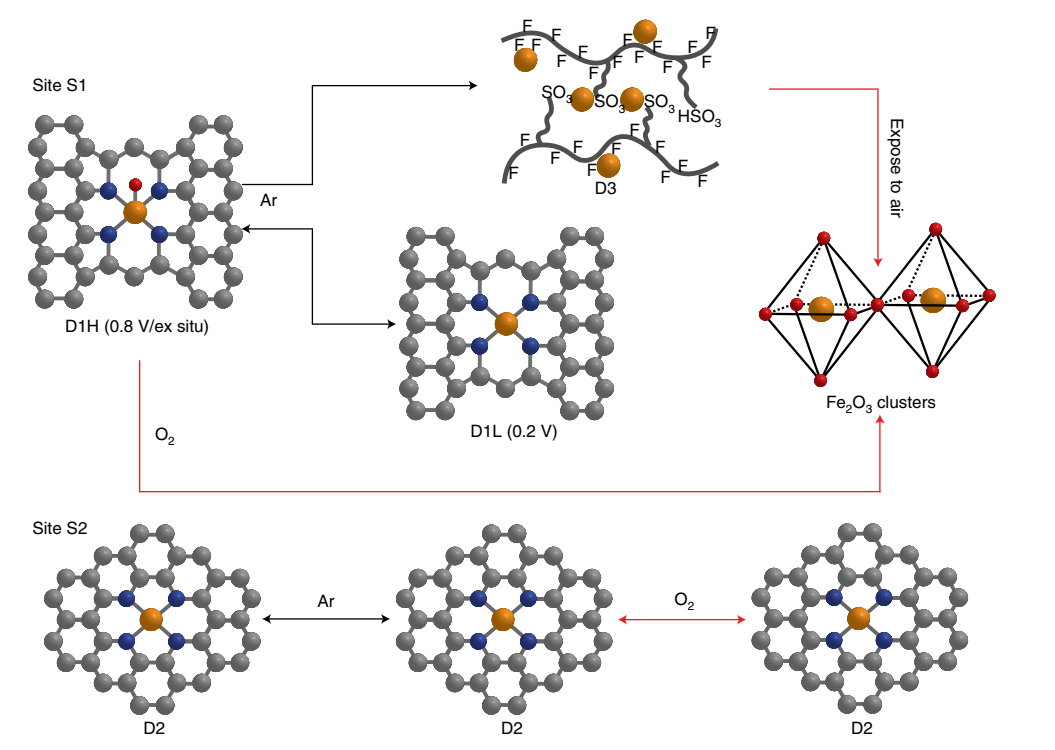

圖2. Fe-N-C的S1、S2位點穩定性和轉變
對催化劑的位點表征，發現S1轉變?yōu)镕e2O3的過程中伴隨著直接/間接的脫金屬化。在Ar氣氛中，S1結構中比較穩定的位點能夠可逆的脫除配位氧形成D1L結構的FeII位點（通過電壓調控，0.8 V和0.2 V中分別以D1H、D1L形式存在），S1結構中不太穩定的會不可逆的轉變?yōu)镈3（Fe從催化位點剝離，形成Fe2+離子狀態）。隨后通過end-of-test方法，Ar氣氛中的催化劑暴露大氣氣氛后，轉化為Fe2O3團簇。進而，作者認為S1位點在ORR催化過程中，通過形成D3等中間狀態，S1位點失活生成Fe2O3團簇。
在ORR催化反應過程中，S2位點由于局部結構類似石墨烯，導致在酸性環境中催化的穩定性更高。
2. 更高活性和更高穩定性的Co-N-C催化劑
第一作者：Xiaohong Xie, Cheng He
通訊作者：Yuyan Shao, Vijay Ramani, Gang Wu（武剛）
通訊作者單位：美國太平洋西北國家實驗室、華盛頓大學（圣路易斯）、紐約州立大學布法羅分校
主要內容
對于質子交換膜燃料電池，開發高活性高穩定性的非鉑基氧還原催化劑尤為重要，有鑒于此，美國太平洋西北國家實驗室Yuyan Shao、華盛頓大學（圣路易斯）Vijay Ramani、紐約州立大學布法羅分校Gang Wu等報道了一種原子分散的Co、N共修飾碳材料（Co-N-C），在氧還原反應中展示了類似Fe-N-C催化劑的活性，同時催化劑的壽命提高了4倍。Co-N-C催化劑在0.9 ViR-free電壓中實現了0.022 A cm-2的電流密度，在1 bar H2/O2的燃料電池中最高功率達到0.64 W cm-2，性能是迄今為止非鐵非鉑系催化劑的最好結果。
此外，作者鑒定了金屬(M)-N-C結構催化劑中失活的機理：自由基催化氧化機理、催化位點脫金屬化。作者發現Co-N-C催化劑的性能改善是由于Co離子對生成自由基的Fenton副反應的催化作用較低，因此顯著改善了催化位點上由于自由基氧化導致的脫金屬化。

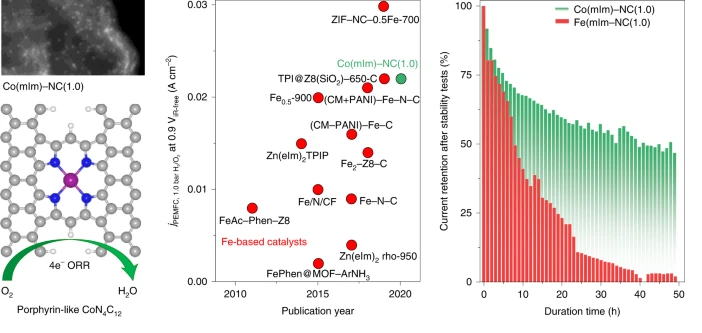

圖3. Co-N-C催化劑的結構、性能、穩定性
合成

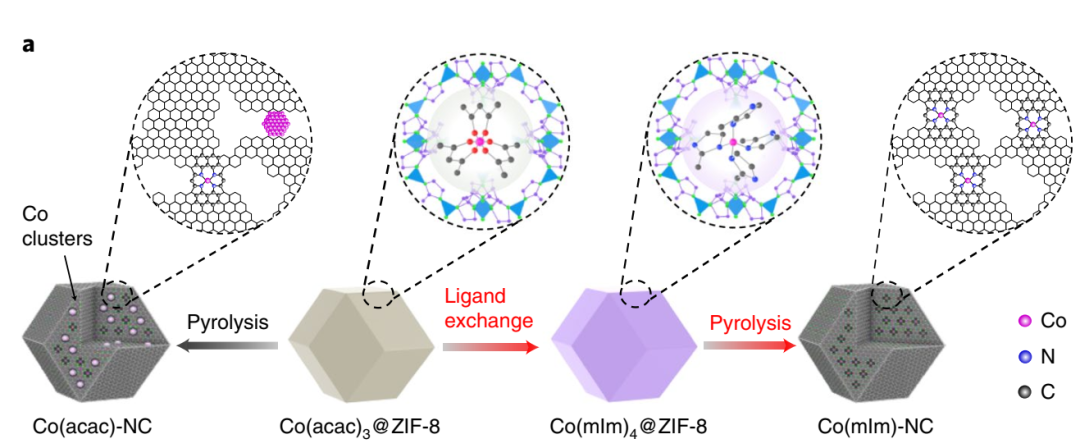

圖4. Co-N-C催化劑的合成
在ZIF-8中擔載Co(acac)3，隨后通過配體交換反應生成Co(mlm)4@ZIF-8，再在1000 ℃和Ar氣氛中進行熱解，從而生成單分散的Co-N-C催化劑。對比實驗顯示，當直接熱解Co(acac)3-ZIF-8，生成Co團簇-N-C催化劑。

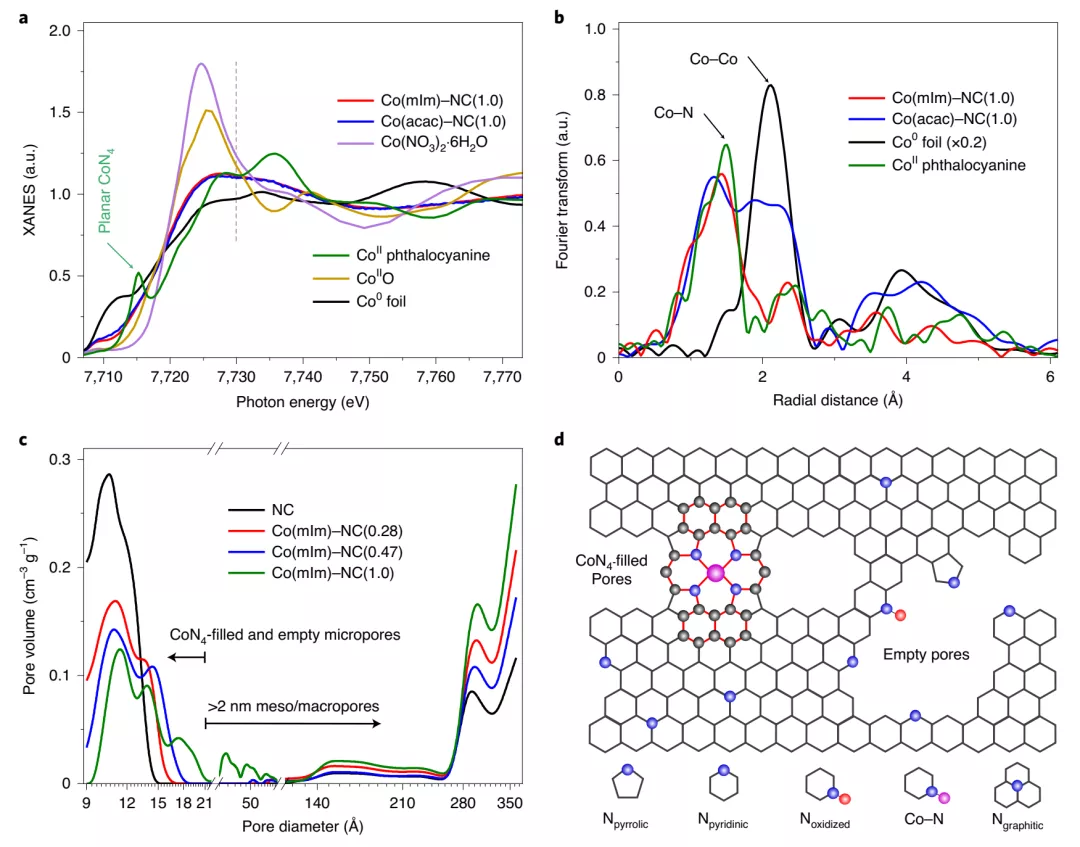

圖5. Co-N-C催化劑的結構
性能
ORR催化反應活性。通過電極測試發現，單分散的Co-N-C催化劑展示了較高的起始電壓Eonset=0.93 V，半波電位E1/2=0.82 V。該結果僅僅比20 % Pt/C催化劑的性能參數分別低-25 mV、-35 mV。在電化學催化反應中發現該催化劑的H2O2的選擇性低于1.5 %，說明該催化劑主要通過4e- ORR過程進行反應，而非2e-+2e-過程。
將性能較高的Co-N-C催化劑組裝為PEM燃料電池，在1 bar H2/O2燃料電池測試中發現，在0.9 ViR-free的電壓條件中電流密度達到0.022 A cm-2，在0.87 ViR-free的電壓中達到0.044 A cm-2電流密度，該性能僅僅比美國能源局提出的目標（0.9 ViR-free, 0.044 A cm-2）低0.03 V。
機理
該催化劑的高性能來自于，較高的催化劑活性位點濃度，活性位點較高的可接觸、可參與反應等特點。催化劑中含有＞2 nm的介孔和＞50 nm的大孔，有效的改善了催化反應的傳質，Nafion離子膜在催化劑層中的分布改善了離子傳輸、三相界面。
催化劑的穩定性和失活

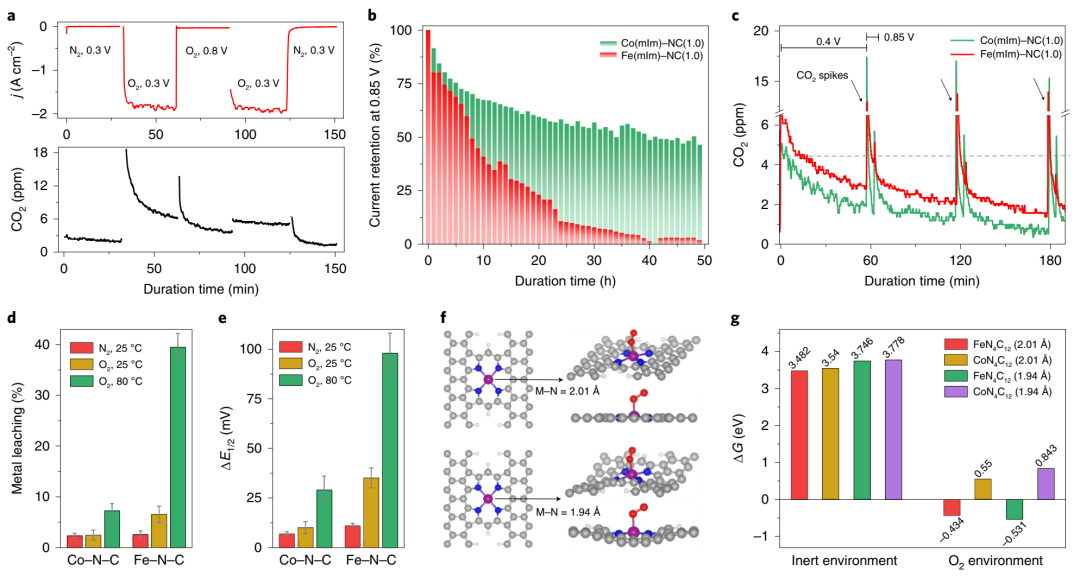

圖6. Co-N-C催化劑穩定性研究
通過類似過程合成單分散Fe-N-C催化劑，在對比催化性能衰減實驗中發現，Co-N-C的性能衰減比Fe-N-C的衰減低4倍。在100 h長時間穩定性測試中，當在0.7 V 0.5 M H2SO4 電解液中電催化反應，性能僅損失17 %，該結果遠遠比對比Fe-N-C電催化劑結果更好（性能損失58 %）。
通過監測PEM燃料電池工作過程中生成CO2的情況，對催化劑失活進行機理分析，首次發現并表征了催化劑在化學氧化過程中衰減過程，而非電化學氧化過程中。監測結果顯示，催化劑失活和降解過程中產生的CO2主要是由于催化劑化學氧化導致，而非電化學氧化導致。
通過分別在Ar-、O2-飽和的H2SO4電解液中，在0.6~1.0 V區間內進行電化學循環，通過ICP考察Co-N-C、Fe-N-C催化劑中金屬的剝離情況，發現Ar飽和電解液中催化劑基本上沒有發生脫金屬化，但是在O2飽和的電解液中Fe-N-C中的Fe剝離達到6.5 % (25 ℃)、40 %（80 ℃）；Co-N-C中Co剝離較少，在25 ℃中基本上沒有發生Co溶解，在80 ℃中的Co剝離為7.3 %。
參考文獻：

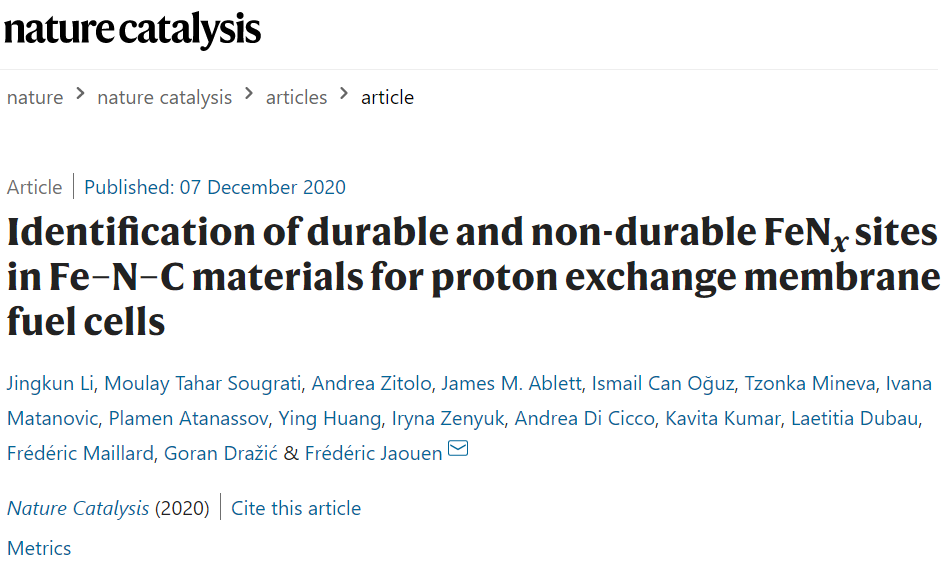

Li, J., Sougrati, M.T., Zitolo, A. et al. Identification of durable and non-durable FeNx sites in Fe–N–C materials for proton exchange membrane fuel cells. Nat Catal (2020).
DOI: 10.1038/s41929-020-00545-2
https://www.nature.com/articles/s41929-020-00545-2

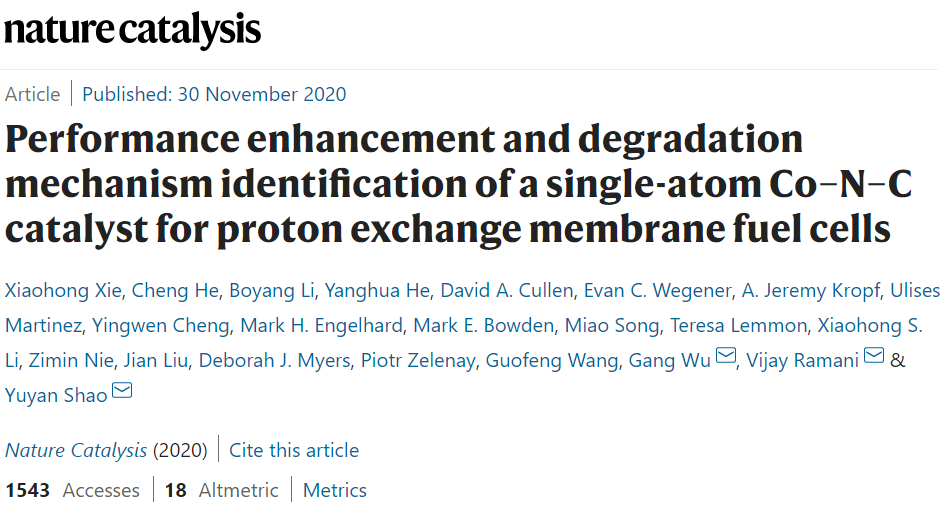

Xie, X., He, C., Li, B. et al. Performance enhancement and degradation mechanism identification of a single-atom Co–N–C catalyst for proton exchange membrane fuel cells. Nat Catal (2020).
DOI: 10.1038/s41929-020-00546-1
https://www.nature.com/articles/s41929-020-00546-1
